便携式等离子管材切割作业工装设备

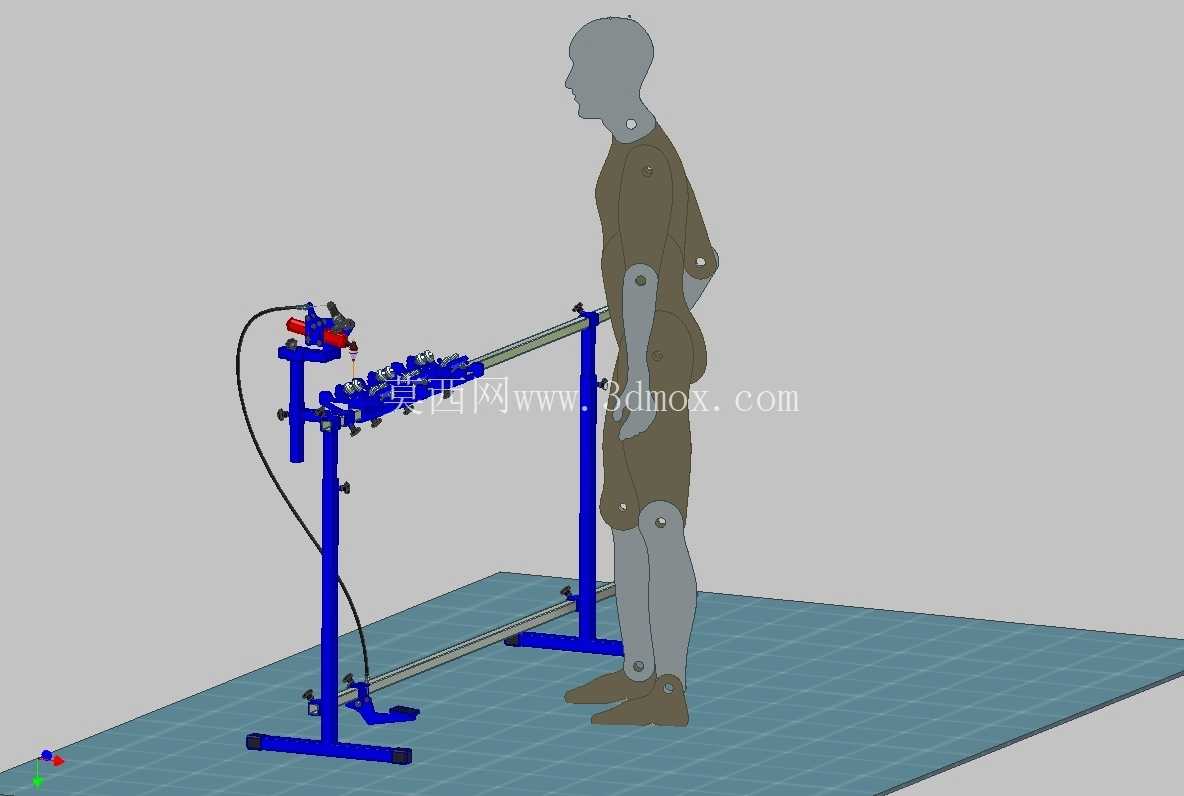

　　在现场管道预制、小型金属加工车间的管材下料环节，这类等离子管切割工装的适配性远高于大型台式数控切割设备，尤其针对小批量、多规格的圆管切断、坡口加工场景，不需要复杂的设备地基，也无需提前编写复杂的切割路径程序，普通操作工经过简单培训即可上手完成管料的定长裁切作业。整套设备采用立式双支撑机架结构，底部设置带调平脚垫的落地支撑脚，可直接放置在平整的车间水泥地面、工装平台上使用，单组支撑脚的横向跨距控制在合理范围，既保证切割作业时机架不会出现侧翻、晃动，也不会占用过多的车间作业空间，适配常见的6米以内定长金属圆管的上料作业，支撑端的可调托架可以根据管材直径调整托举高度，避免管材因自重产生弯曲变形影响切割断面的平整度。

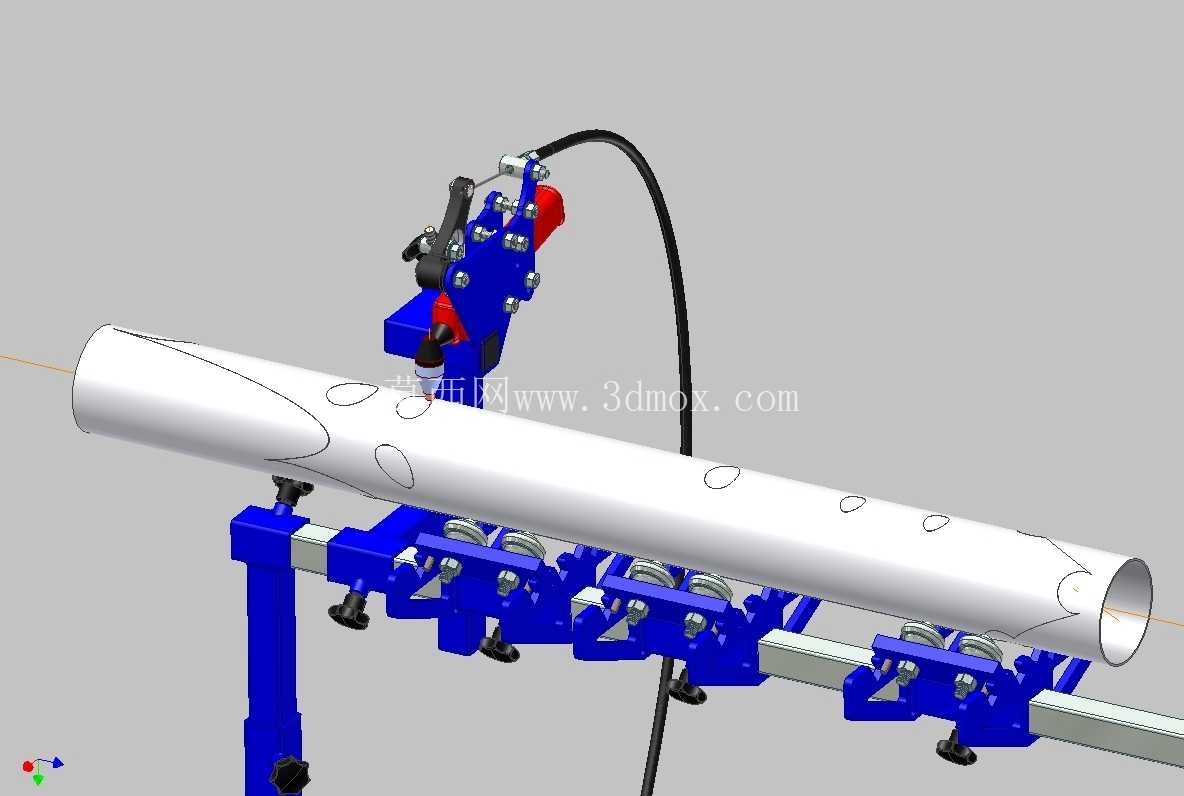

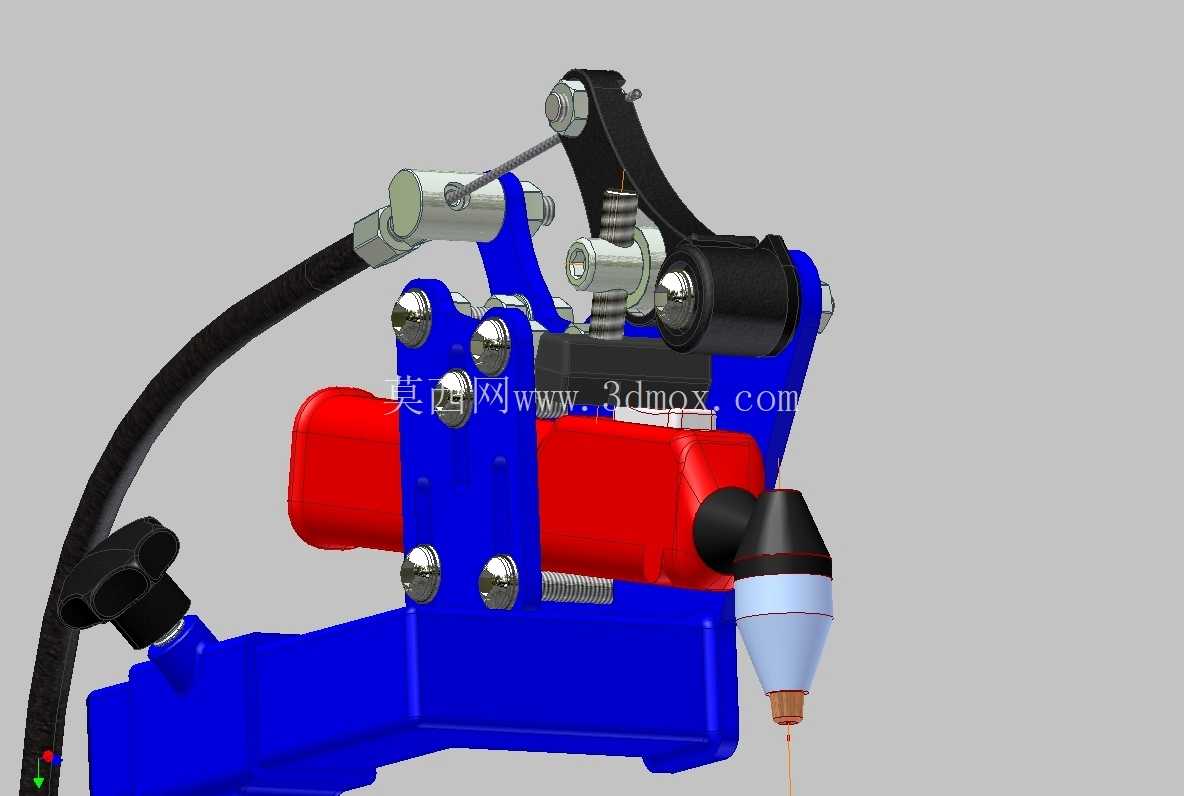

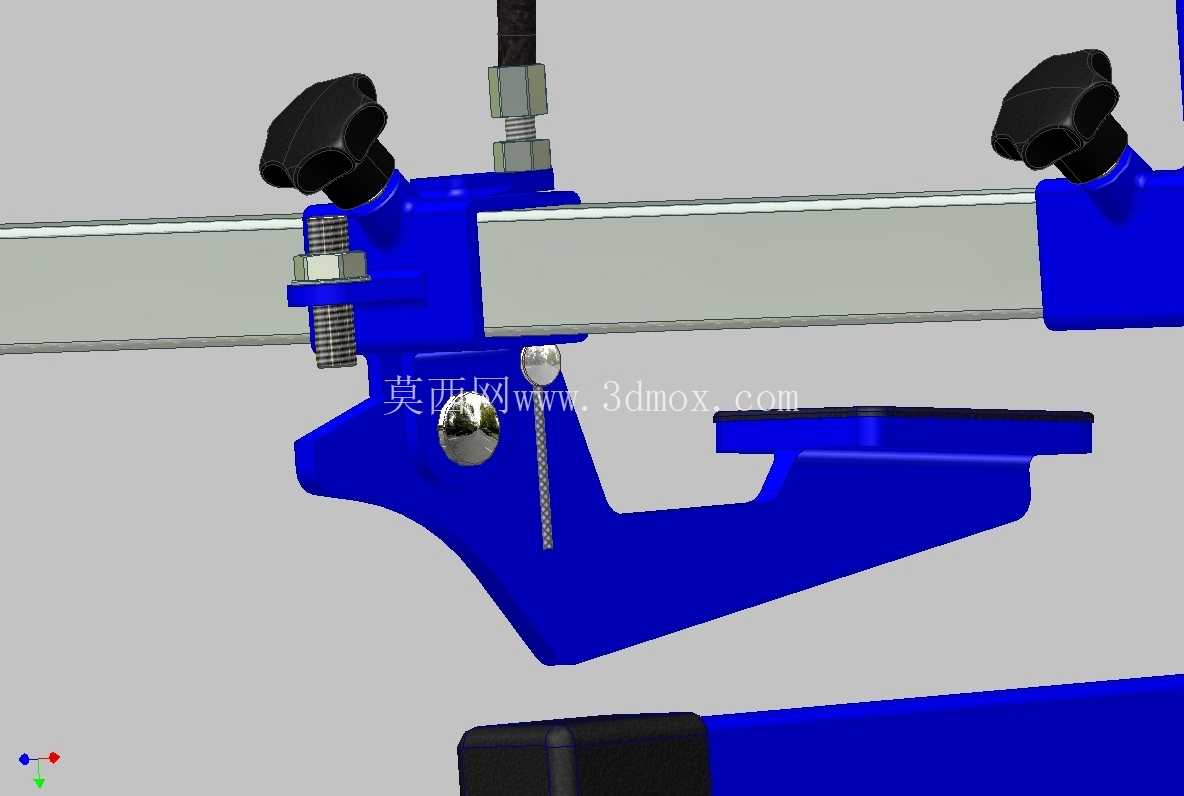

　　切割执行端搭载可沿横向导轨滑动的等离子割枪安装座，割枪固定夹具备多角度调节能力，既可以完成垂直于管材轴线的直切断作业，也可以调整割枪倾角完成焊接所需的V型、U型坡口加工，滑动座的进给采用手动推拉配合阻尼定位结构，操作工可以根据管材壁厚、材质调整进给速度，避免割枪移动过快出现切不透、移动过慢导致管材断面熔渣过多的问题。设备的进料端设置有可伸缩的长度定位挡杆，挡杆上带有刻度标识，上料时只需将管材端部顶到对应刻度的挡块位置，即可完成定长尺寸定位，不需要每次切割前重复测量划线，能有效减少批量下料时的尺寸误差，定位挡杆的锁紧结构采用快拆式手柄设计，调整尺寸时不需要额外使用扳手等工具，松开手柄即可滑动挡块到目标位置，锁紧后即可保证定位刚性，切割过程中不会出现挡块移位导致的尺寸偏差。从结构设计逻辑来看，这套工装没有采用复杂的电动回转、数控进给结构，核心是通过简化的机械结构满足现场切割的核心需求，所有转动、滑动配合部位都采用了防尘设计，避免金属切割产生的粉尘、熔渣进入配合间隙导致卡滞，割枪安装位置设置有防烫挡板，避免切割过程中飞溅的高温熔渣损坏导轨、锁紧手柄等部件，设备的整体重量控制在单人可短距离移位的范围，针对户外管网施工、现场维修的作业场景，可以配合小型移动焊机、等离子电源完成现场管材裁切，不需要将管材转运到固定加工车间，能大幅缩短现场施工的等待周期。

　　在安装边界方面，设备作业时的最大横向延伸长度根据可加工管材的最大长度适配，最小安装空间只需要预留比最长加工管材多0.8米的操作空间即可，机架的高度适配站立作业的人体工程学要求，操作工不需要弯腰或者登高即可完成割枪调整、上料定位的全部操作，两侧的支撑托架可以根据管材的长度调整安装位置，针对短管切割作业可以将两个托架调整到靠近切割端的位置，避免短管上料后出现悬臂下垂的问题，针对大直径厚壁管材的切割作业，还可以在机架底部加装压重块，进一步提升切割作业时的设备稳定性，避免大管转动过程中带动机架移位。

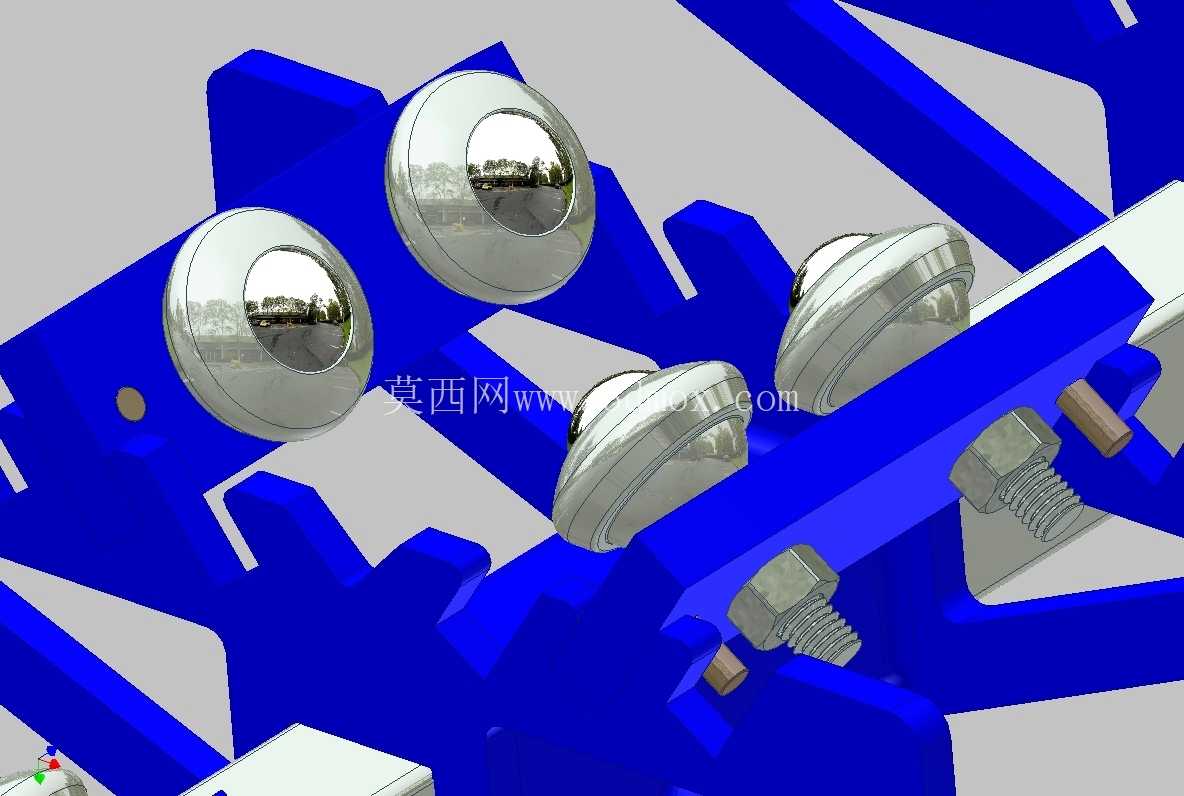

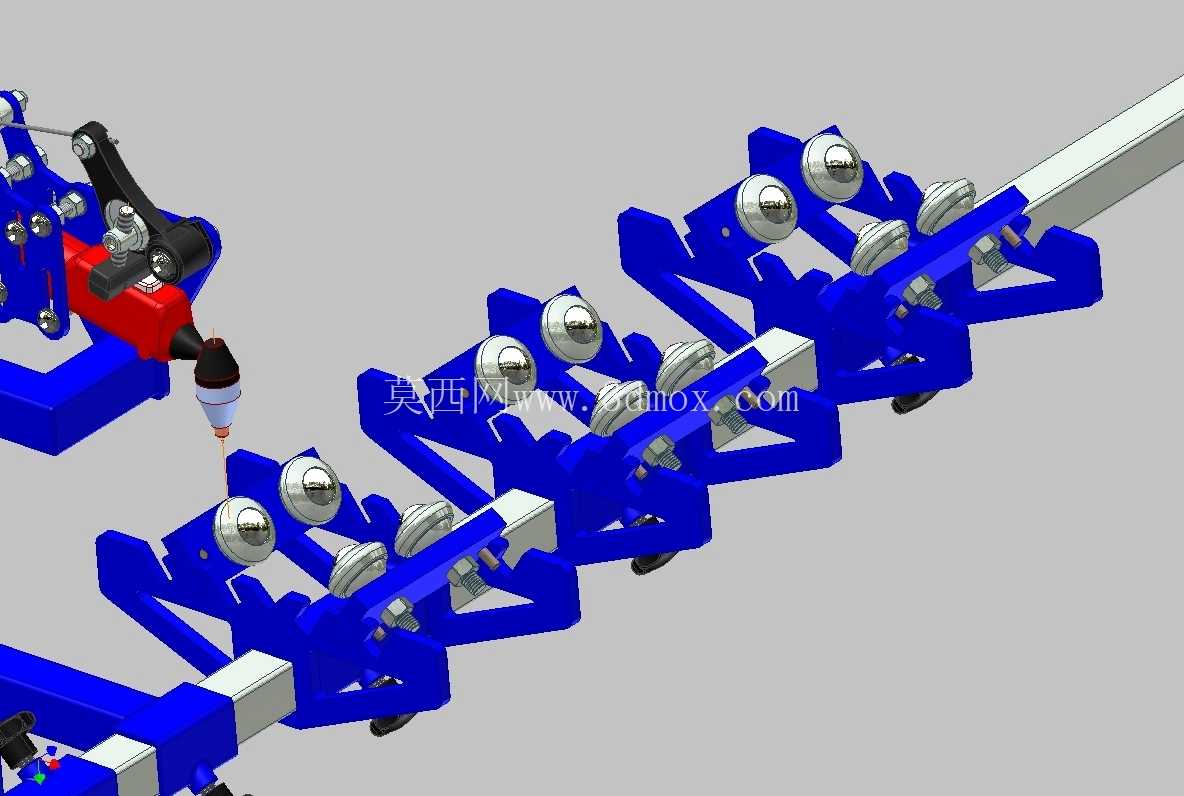

　　这套设备的割枪固定座兼容市面上多数手持式等离子割枪的安装尺寸，不需要对割枪进行额外改装即可直接装夹使用，切割时管材放置在两侧的托轮上，操作工可以手动转动管材配合割枪进给完成整圈切断，托轮的材质采用耐高温的金属材质，表面不会被飞溅的熔渣烫坏，长期使用后如果出现磨损也可以单独快速更换，不需要整体更换托架组件。针对不同壁厚的碳钢管、不锈钢管、合金管材切割，只需要调整等离子电源的输出电流，配合调整割枪与管材表面的距离即可完成作业，工装本身不需要做结构上的改动，适配的管材直径范围覆盖常见的小管径到中等管径的工业用管，能够满足给排水管道安装、钢结构网架加工、小型护栏制作等多个场景的管材下料需求，相比传统的砂轮切割机切割，等离子切割的断面毛刺更少，切割时不会产生大量的砂轮粉尘，作业噪音也更低，同时不会出现砂轮片碎裂的安全隐患。
