哈雷摩托变速器装配定位工装夹具

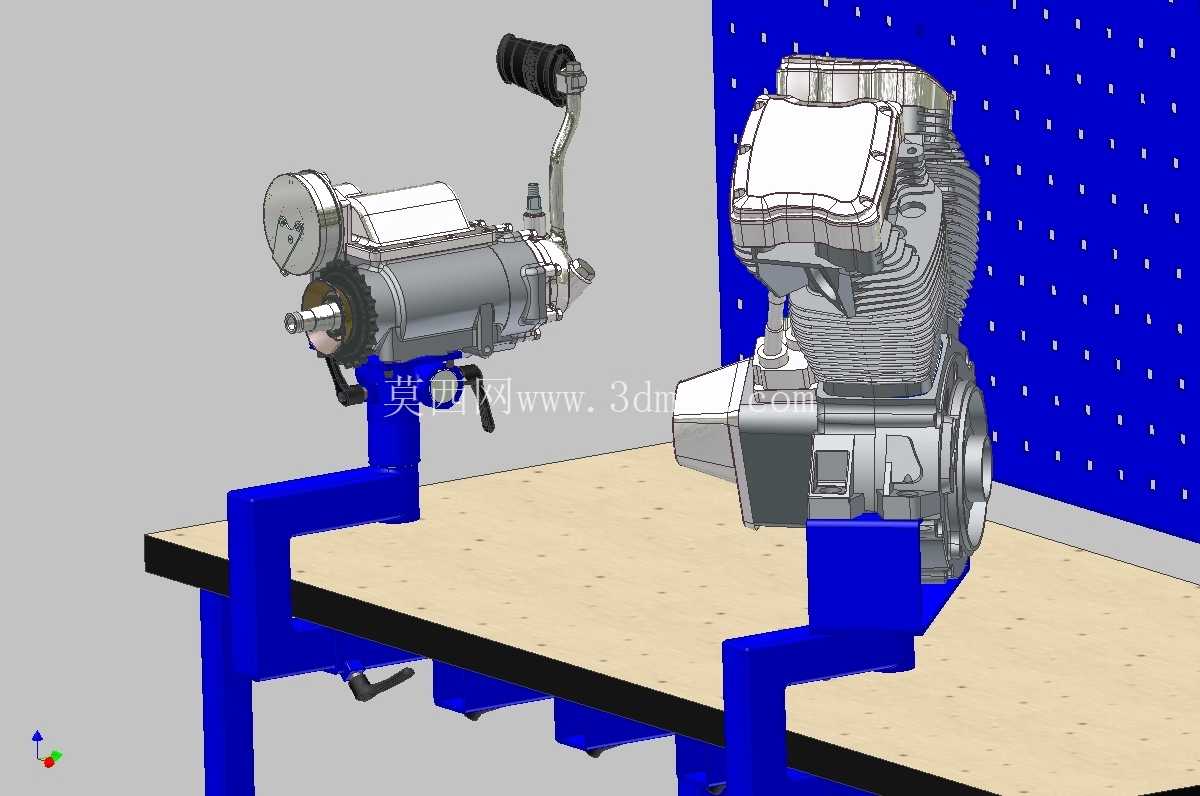

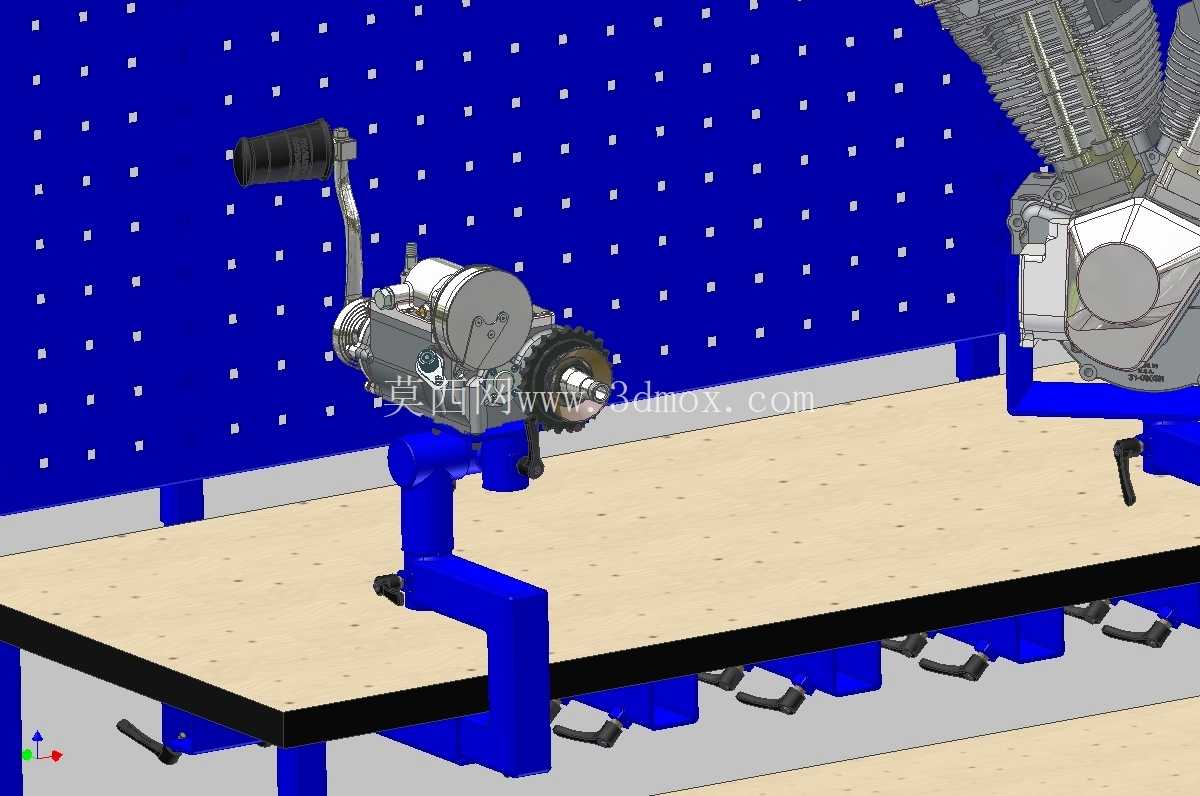

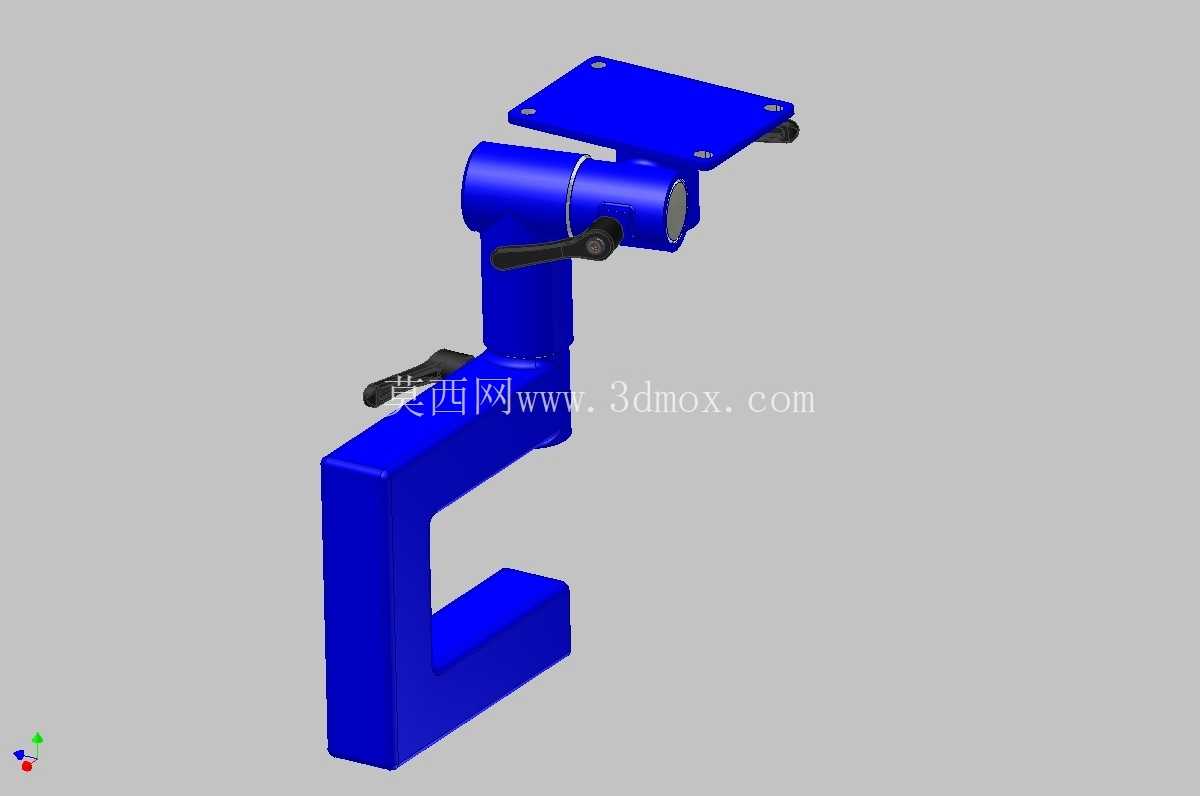

　　在摩托车动力总成装配与维修作业场景中，变速器作为核心传动部件，其装配过程的定位精度直接影响后续齿轮啮合间隙、换挡机构行程匹配度以及整体动力传递效率，这款针对哈雷系列变速器开发的专用装夹夹具，正是为解决该类大扭矩巡航摩托变速器拆装、检修、部装过程中的定位稳固问题而设计。从结构布局来看，夹具采用悬臂式C型支撑主体，整体支撑臂采用一体化弯折成型结构，避免了多段拼接带来的装配累积误差，支撑臂截面做了等强度优化，在保证整体刚性的前提下尽可能减少冗余材料，降低夹具自身重量，方便车间内工位间的周转移动。上部的安装定位板设置了多组对称分布的安装孔位，孔位位置完全匹配哈雷变速器壳体的原厂安装螺孔坐标，装夹时无需额外制作转接板，可直接通过螺栓将变速器壳体锁紧在定位板上，定位板与下方旋转轴座采用刚性连接，轴座内部设置了阻尼锁紧机构，扳动侧面的锁紧手柄即可实现轴座的角度锁止，作业人员可根据装配工序需求，将变速器调整至水平、倾斜甚至竖直姿态，锁止后不会出现自行偏转、滑落的问题，能覆盖变速器内部齿轮组装配、换挡拨片调试、密封端盖安装等全工序的操作角度需求。

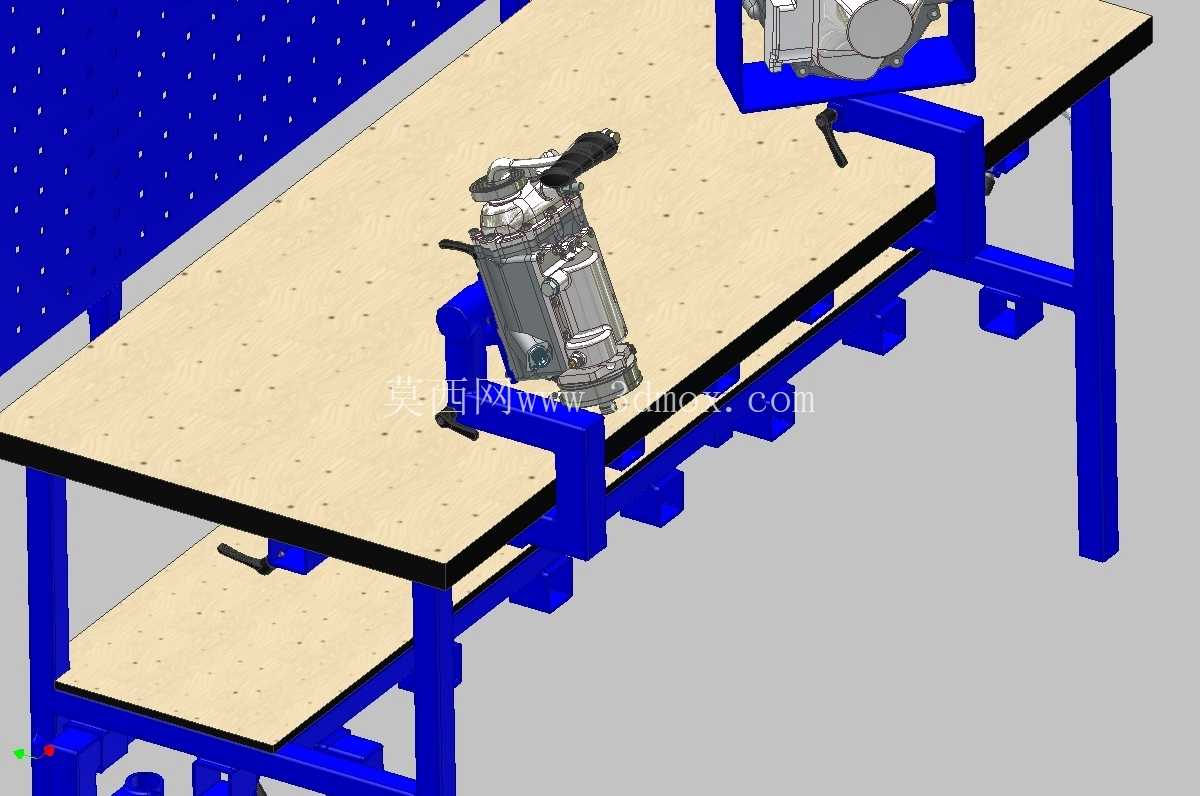

　　下部的C型开口结构可直接卡装在标准工作台边缘，也可配合T型槽螺栓固定在专用装配工位台面上，开口的夹持深度适配车间常用的50mm厚度工作台面板，夹持接触面做了防滑压纹处理，即使在较大的螺栓拧紧力矩作用下，夹具整体也不会出现移位、翘边问题。从设计思路层面，这款夹具完全围绕哈雷变速器的结构特征做定制化适配，没有采用通用台钳的万能装夹思路，避免了通用夹具装夹异形壳体时容易出现的压伤壳体、定位基准偏移问题，夹具的所有受力支撑点都对应变速器壳体的加强筋位置，装夹力不会作用在壳体薄壁区域，从根源上杜绝了装夹变形的风险。

　　旋转轴的旋转中心经过反复校核，与变速器的输入轴轴线保持平行，调整角度时不会改变输入轴的水平基准，方便作业人员在调试过程中使用百分表测量轴系跳动量，不需要反复重新找正基准。在实际应用场景中，该夹具可同时适配哈雷多款大排量巡航车型的变速器装夹需求，无论是生产线边的部装工位，还是售后维修车间的变速器大修工位，都能快速完成装夹固定，相比传统的螺栓压板式装夹方式，单台变速器的装夹准备时间可缩短60%以上，同时因为定位基准统一，不同作业人员操作时的装夹一致性大幅提升，能有效减少因装夹定位偏差导致的装配返工率。

　　夹具的所有操作手柄都设置在人员站立操作的顺手侧位，锁紧、角度调整、夹具固定的操作都不需要作业人员大幅度探身，符合工位作业的人机工程学要求，长时间作业也不容易产生操作疲劳。整体外露的金属结构表面做了耐磨涂层处理，日常使用中接触工具、磕碰产生的划痕不会影响夹具的定位精度，转动配合部位预留了润滑注油孔，定期加注润滑脂即可保证旋转机构长期顺畅运作，不需要复杂的维护保养。从安装边界来看，夹具固定在工作台面上后，上部旋转部件的最大回转半径控制在400mm以内，不会超出标准装配工位的操作空间范围，相邻工位的作业不会受到干涉，定位板上的安装孔位做了倒角导向处理，穿装固定螺栓时可快速导入，不需要反复对准孔位，进一步提升装夹效率。在变速器检修作业中，这款夹具还可配合扭矩扳手使用，因为整体刚性充足，拧紧壳体连接螺栓时夹具不会产生弹性形变，能保证螺栓拧紧力矩的准确性，避免出现力矩虚标导致的密封渗漏问题。针对变速器拆解过程中的轴承拆卸、齿轮压装等需要较大作用力的工序，夹具的支撑结构可承受最大500N的垂直压装力，不会出现结构变形或失稳问题，完全满足常规维修与装配作业的受力需求。
