本田汽车生产线专用定位装夹夹具结构

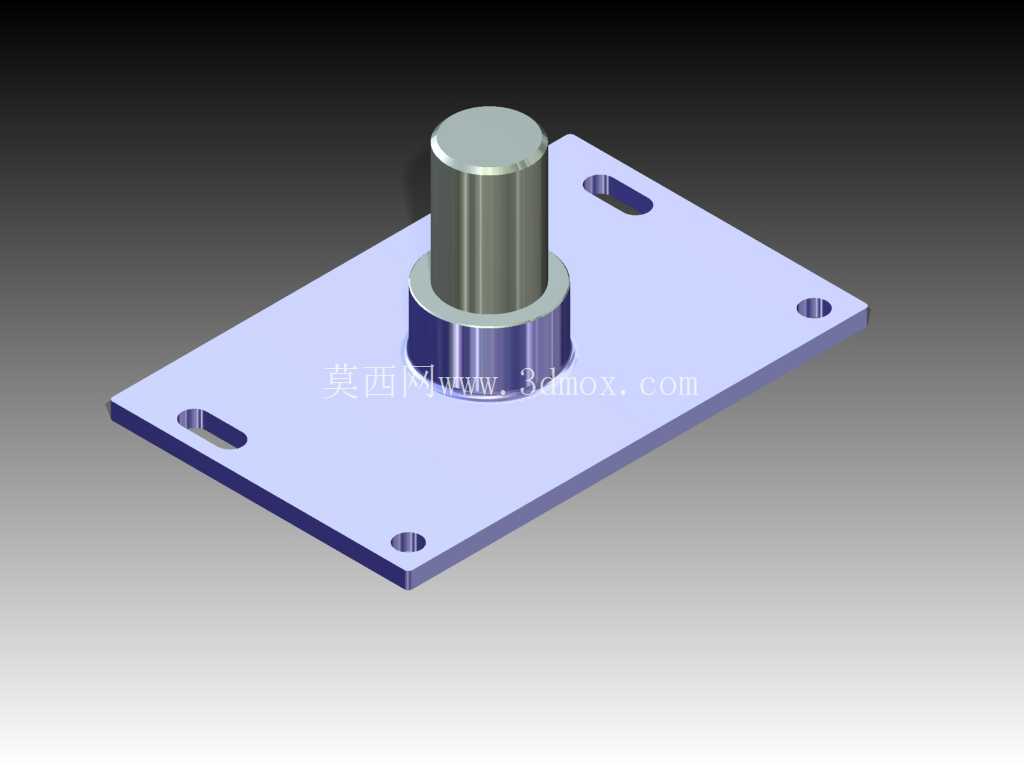

　　这套夹具结构主要应用在本田车型零部件焊装、机加工工位的工件定位环节，是生产线工位上承担工件基准固定功能的核心工装部件，区别于通用夹具，其安装基准、定位公差完全匹配对应本田车型零部件的装夹需求，能在高频次的生产线作业中保持稳定的装夹精度，避免工件在加工、焊接过程中出现位移偏差。从结构设计来看，整套夹具采用方形安装底板作为承载基体，底板上开设的两处长圆形安装孔可适配工位台面上的T型槽安装间距，允许安装时在一定范围内调整位置，抵消工位台面的安装孔位加工误差，另外两处圆形通孔用于最终锁紧固定，当位置调整到位后穿入螺栓完成刚性锁紧，避免作业过程中夹具出现窜动。

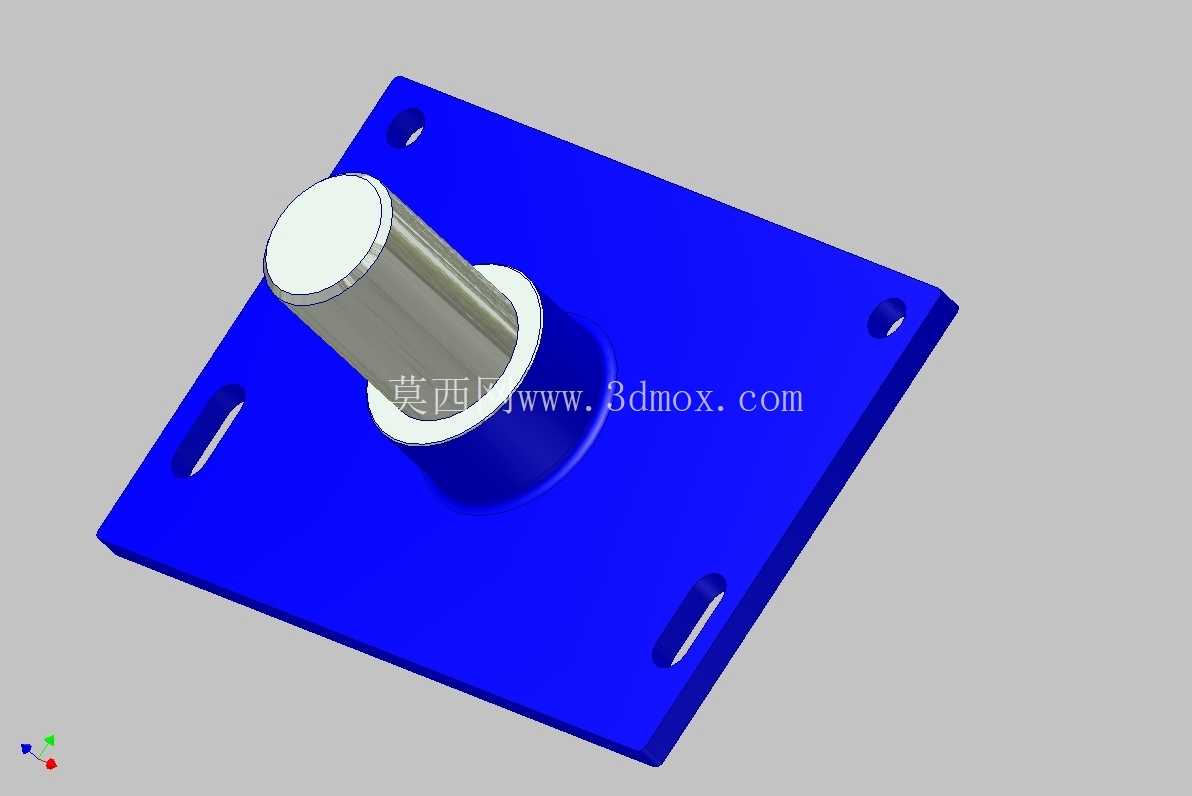

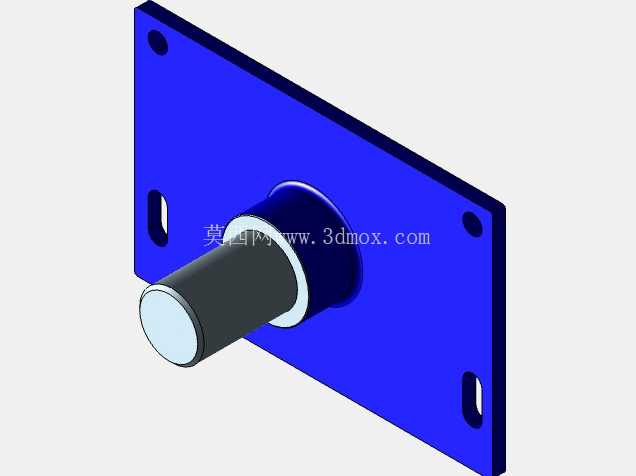

　　底板中心凸起的圆柱定位销是核心定位部件，圆柱部分采用精加工公差设计，与工件上的定位基准孔采用间隙配合，配合间隙控制在0.02mm以内，既保证工件可以顺利套入定位，又能限制工件在XY平面内的平移自由度，圆柱根部的凸台结构承担轴向支撑功能，工件安装后底面与凸台端面完全贴合，限制Z向的位移自由度，配合生产线上的外部压紧机构即可完成工件的完全固定。设计过程中优先考虑了生产线的作业节拍需求，定位销的导入端做了小角度倒角处理，操作人员或者上下料机械手放置工件时，即使存在少量位置偏差，也能顺着倒角滑入定位位置，不需要反复调整对位，能有效缩短单工位的上下料耗时。

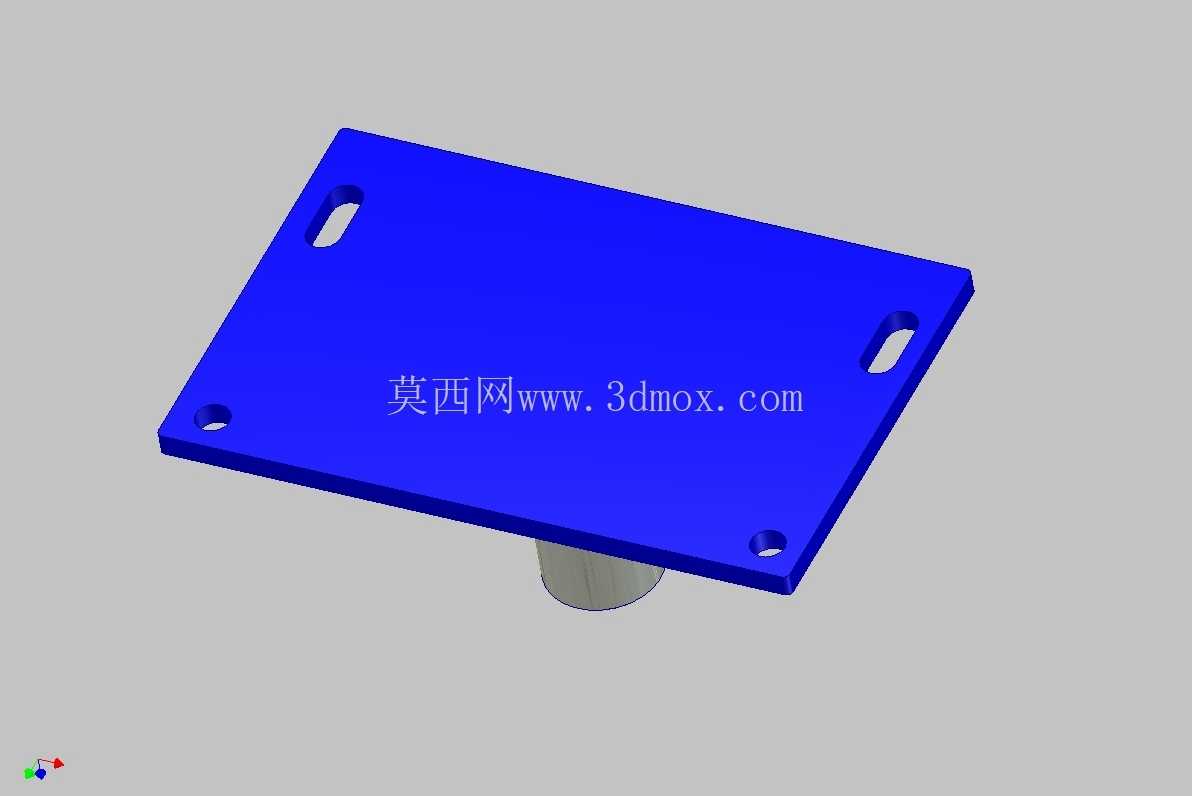

　　底板的厚度经过刚度校核，在承受工件重量以及加工过程中的切削力、焊接压紧力时，底板的最大变形量控制在0.01mm以内，不会因为结构变形影响定位精度，定位销与底板的连接采用过盈配合加焊接固定的方式，避免长期使用后定位销出现松动、歪斜的情况，延长整套夹具的使用寿命。从安装边界来看，方形底板的四个边角做了圆角处理，避免安装时边角划伤操作人员，也不会和相邻工位的其他工装出现干涉，整套夹具的总高度控制在120mm以内，不会超出工位的作业空间范围，适配现有生产线的工位布局，不需要对原有工位台面做额外改造即可直接安装使用。

　　在实际使用场景中，这类夹具通常会成组布置在工位台面上，分别对应工件上的多个定位基准点，每个夹具承担一个基准点的定位约束，共同组成完整的工件定位体系，相比一体式的大型夹具，这种分体式的定位夹具维护成本更低，单个定位部件出现磨损时只需要更换对应部件即可，不需要整体报废，也可以根据不同车型的工件定位需求，调整各个夹具的安装位置，实现一定范围内的多车型共线生产适配。定位销的圆柱部分表面做了淬火处理，表面硬度达到HRC45以上，耐磨性能优异，能承受长期上下料过程中的摩擦损耗，减少日常维护的频次，底板表面采用蓝色氧化处理，既可以起到防锈作用，也能和金属色的工件形成明显的视觉区分，方便操作人员快速确认夹具的安装位置是否正确，工件是否安装到位。
