立式阀门回路装配工装夹具结构设计

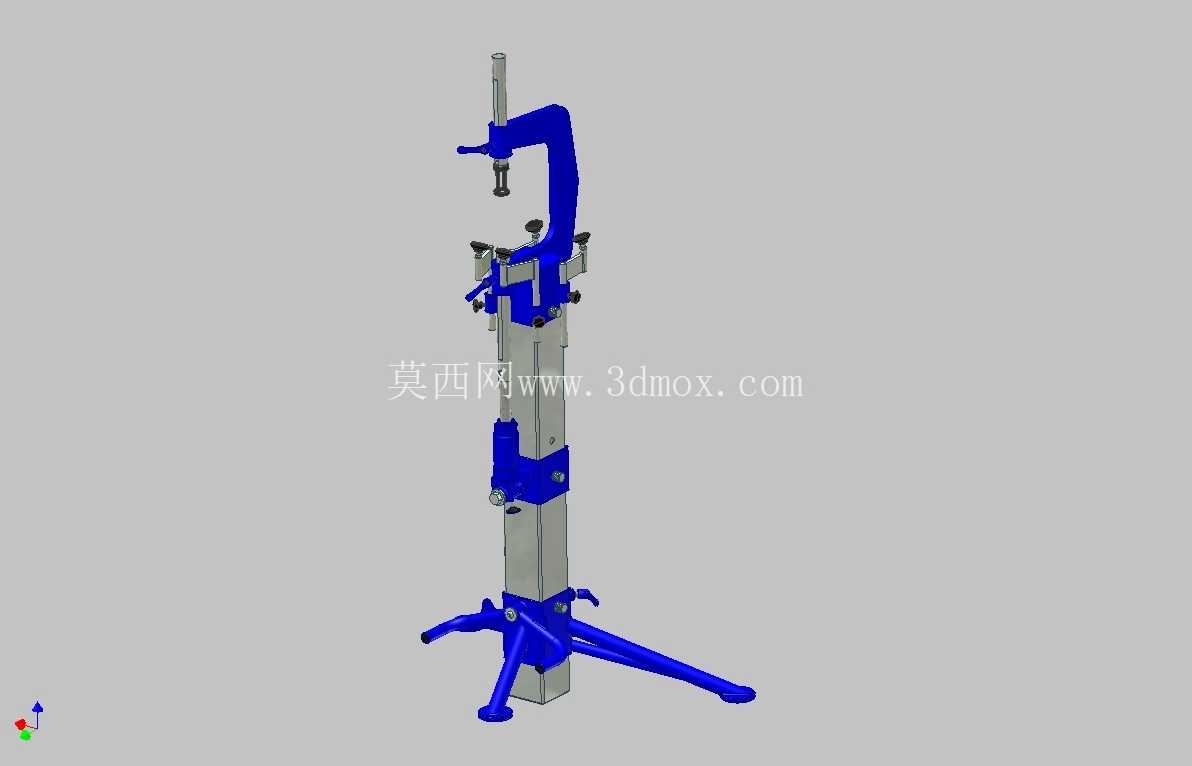

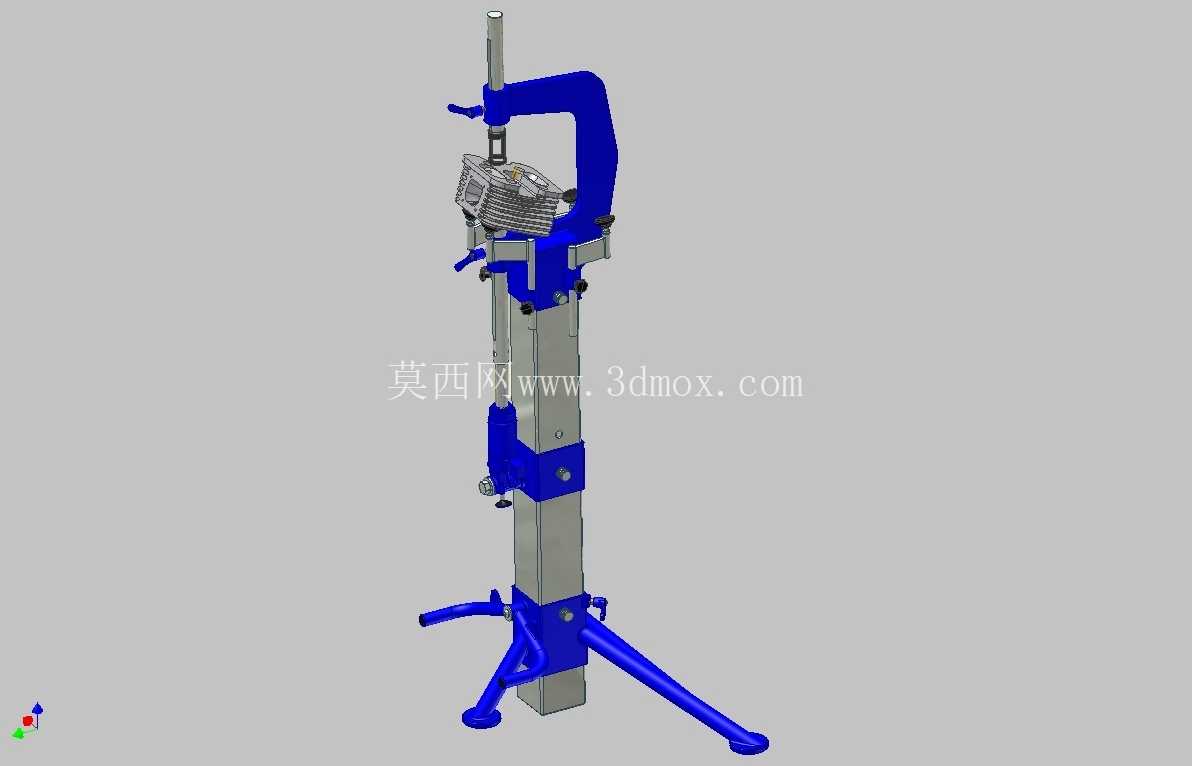

　　这套立式阀门回路装配工装，主要面向阀门类零部件的回路组装、阀芯调试、密封件压装工序设计，适配小批量多规格的截止阀、球阀类产品的线下装配作业场景，在阀门生产车间的装配工位、质检工位都能直接部署使用，替代传统台虎钳夹持易损伤阀体表面、夹持定位精度不足的问题。从结构布局来看，整套工装采用立式立柱承载结构，底部为三支点支脚布局，三支脚呈120度均匀分布，单支脚长度控制在280mm范围内，整套工装落地占用的平面边界尺寸控制在600mm600mm以内，不会过度占用装配工作台的操作空间，支脚末端预留了M10的安装孔位，可直接通过膨胀螺栓固定在水磨石地面或者加厚工作台面上，避免装配施压过程中工装出现侧倾偏移。

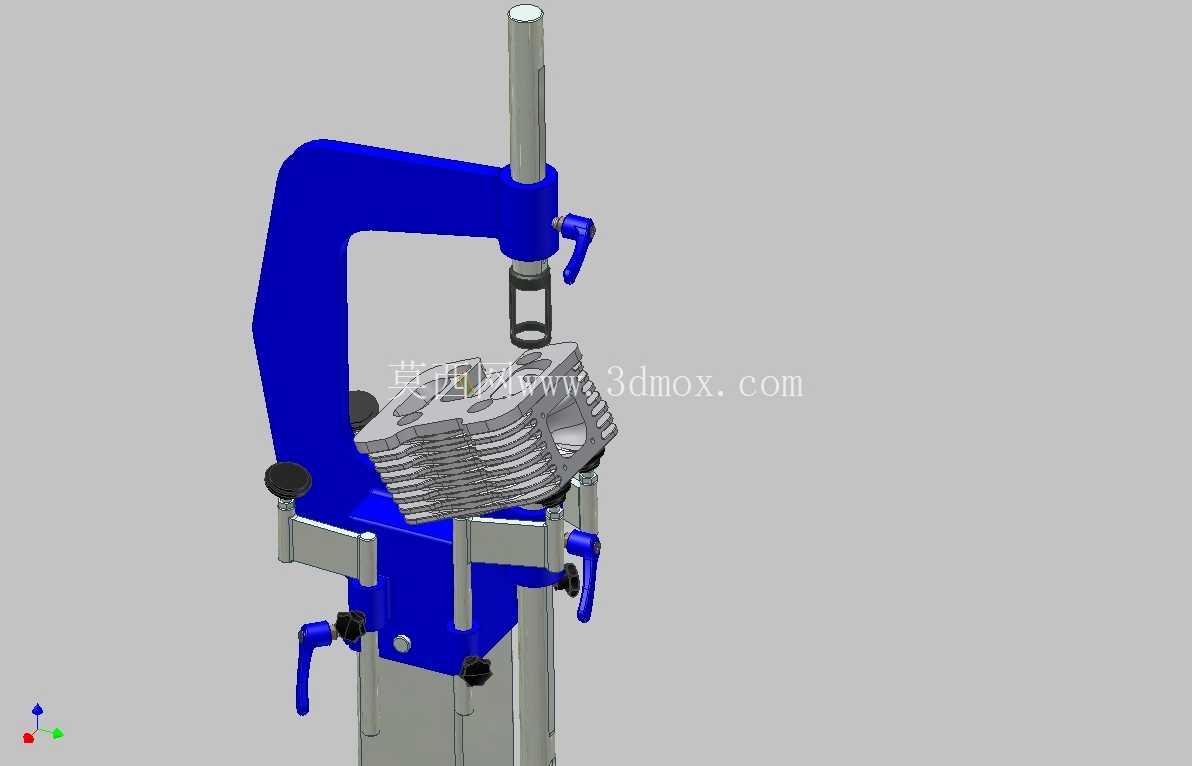

　　立柱主体采用矩形空心型钢作为承载基体，截面尺寸为80mm80mm，壁厚6mm，足够承受装配过程中最大1500N的垂直压装力，不会出现立柱弯曲变形的问题。上部的夹紧悬臂采用可升降调节结构，通过立柱上的等距调节孔配合快锁插销实现高度档位调整，调节行程覆盖300mm到800mm的高度区间，可适配高度在200mm到600mm之间的不同规格阀门阀体装夹需求，悬臂前端的夹紧头包覆了2mm厚的丁腈橡胶垫层，夹紧过程中不会刮伤阀体的铸造外表面，也能避免硬质金属接触导致的阀体镀层脱落。

　　下部的定位支撑座集成在立柱中下部位置，支撑面开有T型槽结构，可根据不同阀门的底部法兰安装孔位，灵活调整定位销的位置，实现不同通径阀门的快速定位，定位重复精度可控制在0.2mm以内，足够满足阀门回路装配过程中阀芯与阀杆的同轴度装配要求。在设计思路上，这套工装没有采用复杂的气动或者液压驱动结构，全部夹紧动作通过手动螺旋机构实现，侧面的操作手柄力臂长度设计为180mm，操作人员仅需施加不超过150N的手动力，即可实现夹紧头的锁紧，锁紧后具备自锁特性，不会因为装配过程中的振动出现夹紧松脱的问题，对于没有压缩空气气源的小型机加车间、维修班组也能直接使用，不需要额外配套动力源。

　　工装的上部还预留了阀杆导向套的安装位，在进行阀门回路的阀杆装配时，可直接换装对应规格的导向套，引导阀杆垂直穿入阀芯安装位，避免阀杆倾斜刮伤阀体内壁的密封面，降低装配过程中的密封件损耗率。从实际使用的角度出发，这套工装的所有活动连接部位都设计了防尘密封结构，避免车间内的金属切削碎屑、铸造粉尘进入铰接缝隙导致的操作卡滞，日常维护仅需每月在铰接点加注少量锂基脂即可，不需要复杂的保养流程。夹紧悬臂的水平方向也预留了50mm的调节余量，可针对偏心结构的阀体调整夹紧点位置，保证夹紧力作用在阀体的刚性加强筋位置，避免薄壁阀体被夹压变形。整套工装的可拆卸部件全部采用标准紧固件连接，易损的夹紧橡胶垫、定位销都采用通用标准件，出现磨损后可直接采购替换，不需要单独定制加工配件，降低了后期的使用维护成本。在装配阀门回路的密封测试环节，这套工装的夹紧结构也可直接配合气密测试接头使用，夹紧阀体后可直接连接测试气路，不需要二次装夹，能将单台阀门的装夹辅助时间压缩到15秒以内，相比传统台虎钳装夹的作业方式，装配效率可提升40%以上，同时能降低装夹过程中阀体磕碰损伤的不良率。
