管件焊接定位用框架式夹紧工装结构

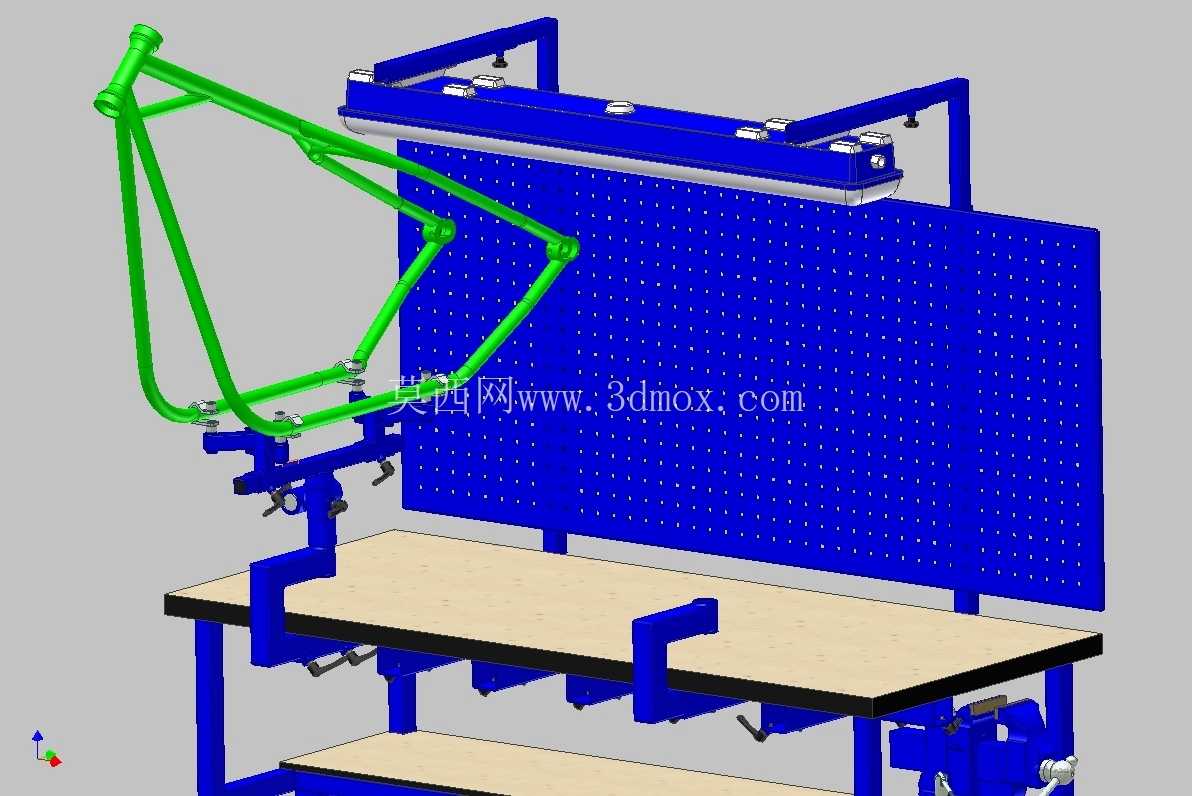

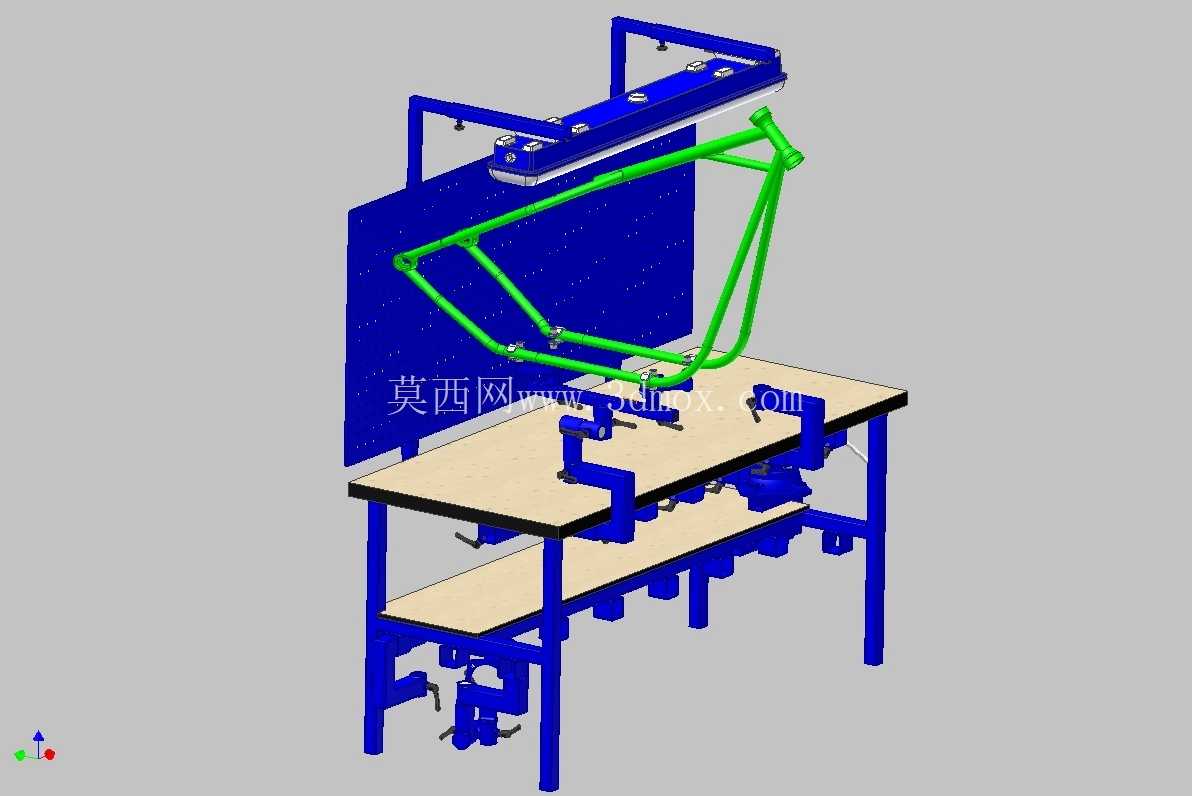

这套框架夹紧结构主要面向异形弯管类零件的组焊、装配工序设计，在汽车管路、工程机械液压管路、钢制家具框架焊接等生产场景中，这类工装的定位精度直接决定了后续管件对接的同轴度、整体框架的形位公差，能有效避免人工装夹时出现的管件偏移、焊接变形超差问题。从实际使用逻辑来看，该工装依托带孔系的工作台作为安装基准，所有夹紧单元都可以通过工作台的标准孔位快速调整安装位置，不需要针对每一批次的管件重新制作整体工装基板，适配不同弯折半径、不同排布走向的管件装夹需求，在多品种小批量的管件焊接生产中，能大幅压缩工装准备的周期。

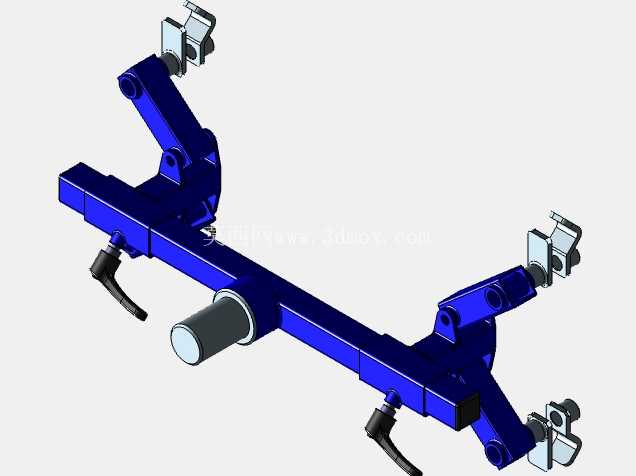

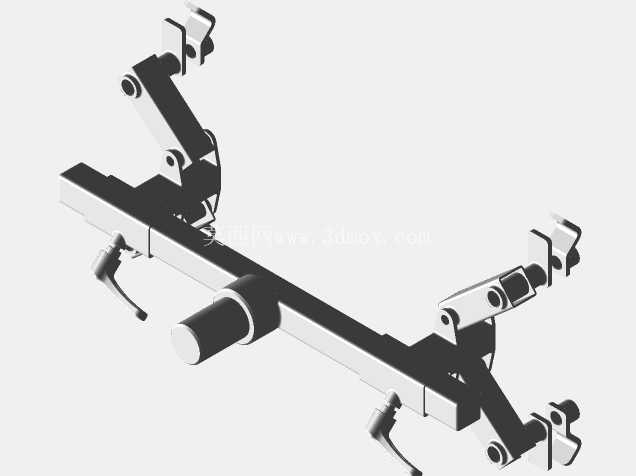

结构设计上，整套夹紧机构采用模块化分体设计，每个独立夹紧单元都包含垂直支撑座、水平延伸压臂、快速锁紧手柄三个核心部分：垂直支撑座通过底部的定位销与工作台孔系配合，可沿工作台平面任意调整固定位置，支撑座本身带有垂直方向的调节滑槽，能根据管件的中心高度调整压臂的安装高度，适配不同管径、不同悬空高度的管件装夹；水平延伸压臂的长度可根据管件的排布间距做伸缩调整，压头位置采用带缓冲的非金属垫块，避免夹紧过程中在管件表面留下压痕，同时能补偿管件本身的外径尺寸公差，保证夹紧力均匀作用在管件外壁，不会出现局部应力集中导致的管件变形；快速锁紧手柄采用偏心凸轮结构，操作人员只需要扳动手柄就能完成夹紧与松开动作，相比螺栓压紧的结构，单工位装夹时间能缩短60%以上，适合流水线批量作业的操作节奏。

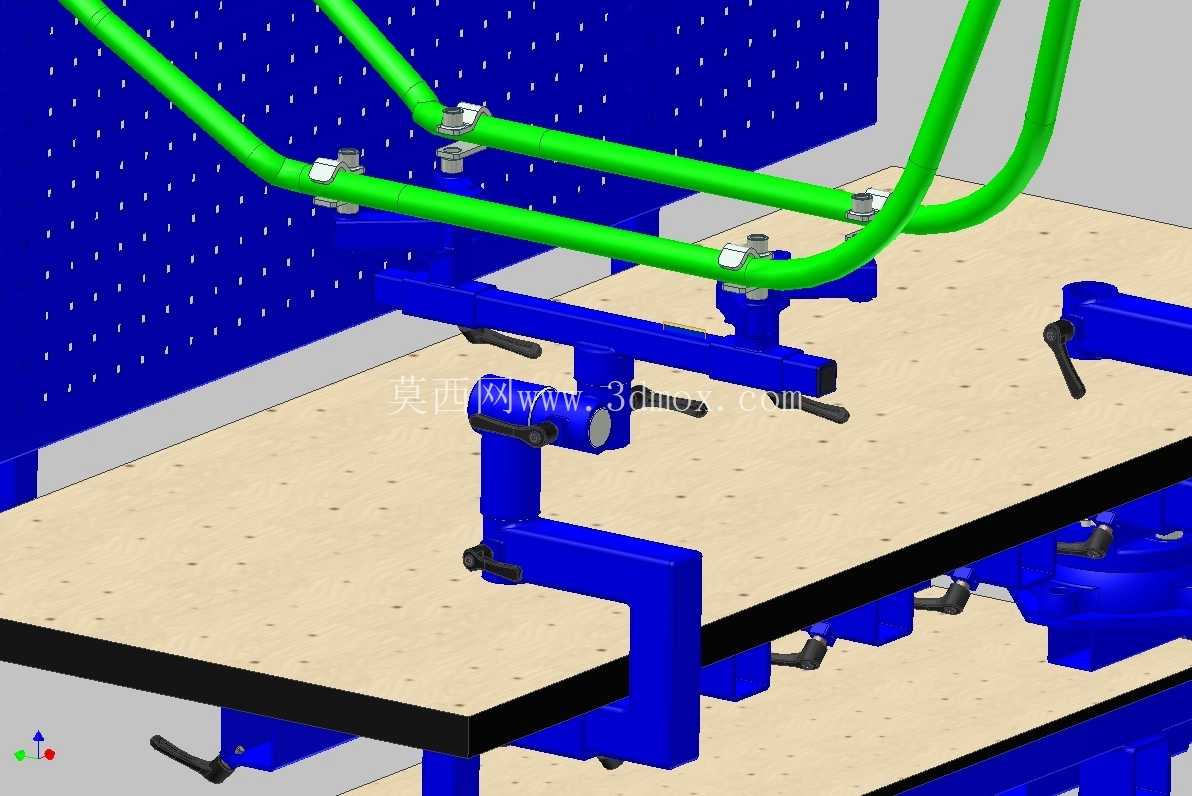

从安装边界来看，整套工装的所有夹紧单元安装高度都控制在工作台面以上200mm范围内，压臂的水平延伸最大长度不超过150mm，相邻夹紧单元的最小安装间距可以做到80mm，能够满足多根并行排布、空间走向复杂的弯管同时装夹需求，不会出现夹紧机构之间的运动干涉。工装的基准面直接复用三维柔性焊接工作台的台面，不需要额外加工专用的工装基板，所有连接部位都采用标准快拆结构，更换产品型号时只需要调整对应夹紧单元的位置，不需要整体拆卸工装，转产效率远高于传统的专用焊接夹具。

在功能实现层面，这套框架夹具不仅能完成管件的位置固定，还能通过调整各个夹紧点的高度与水平位置，预先给管件施加微量的反变形量，抵消焊接过程中因为热输入导致的管件收缩变形，保证焊接完成后的框架整体尺寸符合图纸要求。每个夹紧点的夹紧力可以通过压臂上的调节螺母做微调，针对薄壁管件可以适当降低夹紧力，避免夹扁管壁；针对厚壁刚性较强的管件可以增大夹紧力，保证焊接过程中管件不会因为焊接应力出现位置窜动。夹具体的主体部分采用高强度铸钢材质，长期在焊接飞溅、车间粉尘的环境下使用也不会出现快速磨损，所有活动连接部位都带有防尘密封结构，不需要频繁加注润滑脂就能保持操作的顺畅性，日常维护成本极低。

从三维建模的角度来看，这套模型完整还原了工装的所有运动部件行程，包含夹紧手柄的开合角度、压臂的伸缩调节范围、支撑座的高度调节滑槽细节，在做产线布局仿真、工装干涉检查时，可以直接调用模型模拟实际装夹过程，验证不同规格管件装夹时是否会出现机构碰撞，提前规避现场安装时可能出现的结构干涉问题。模型的各个零件都按实际加工要求做了细节还原，比如支撑座与工作台连接的定位销尺寸、压头的缓冲层厚度、偏心锁紧机构的凸轮轮廓都和实际零件一致，结构设计人员可以直接在这个模型基础上改型，适配自身产品的装夹需求，不需要从零开始搭建工装结构，能大幅缩短工装设计的周期。
