多层板结构金属注射成型模具结构

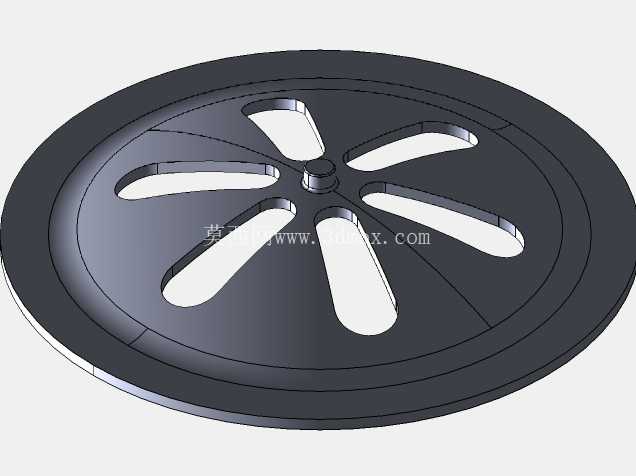

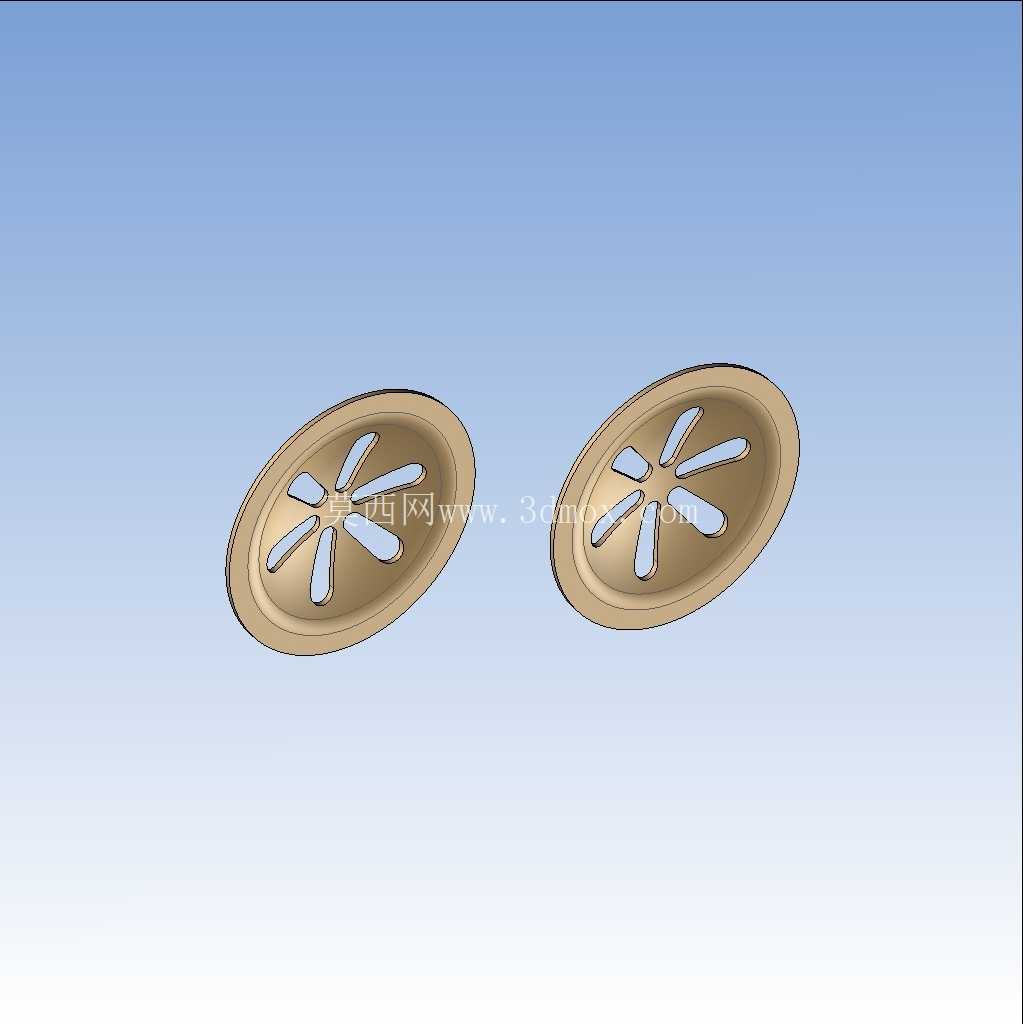

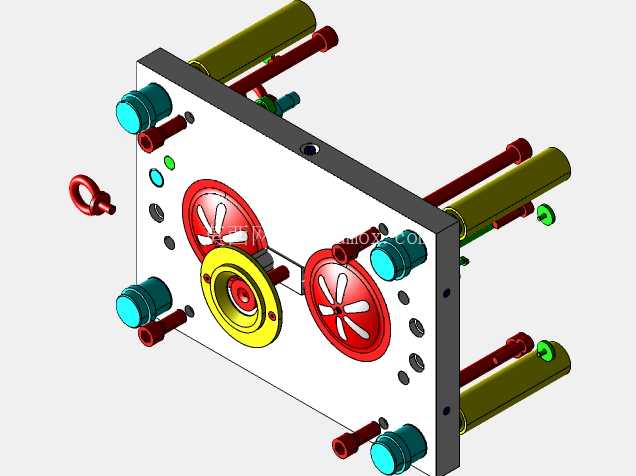

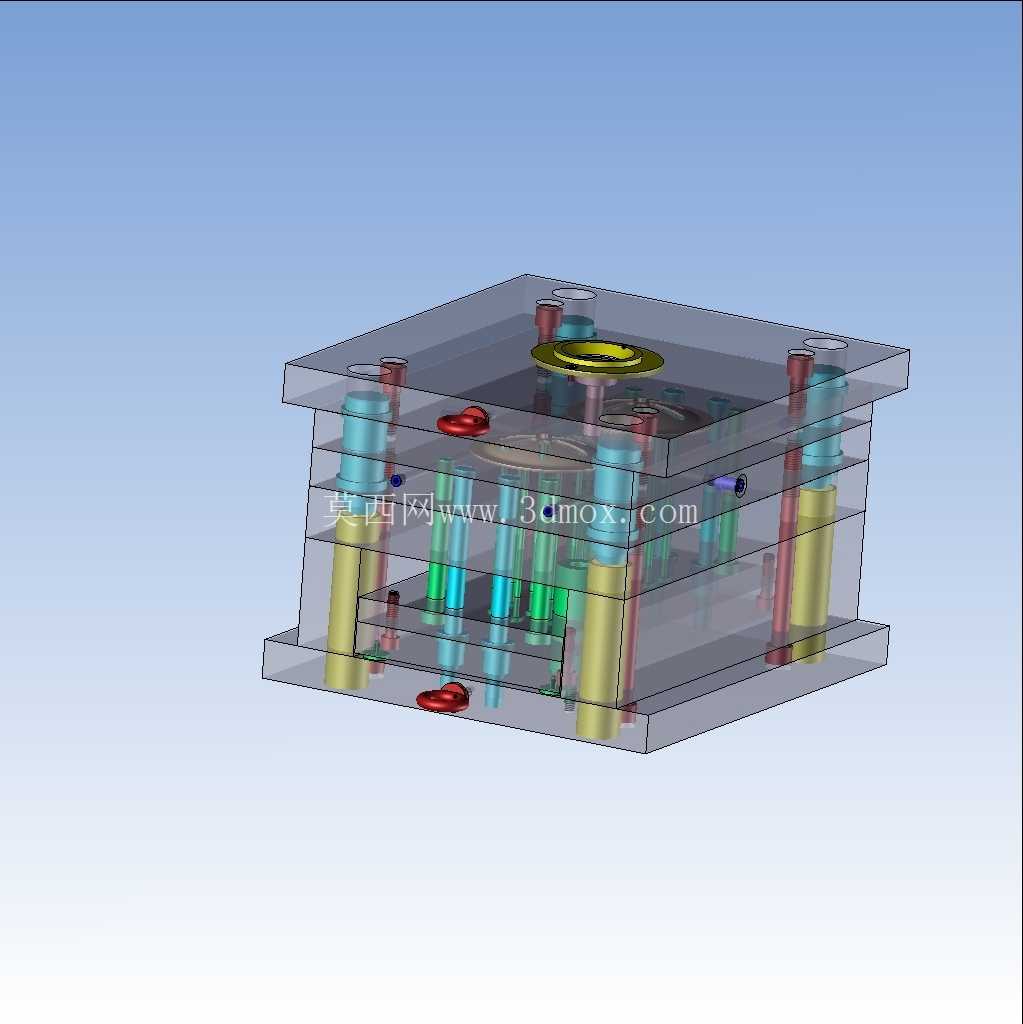

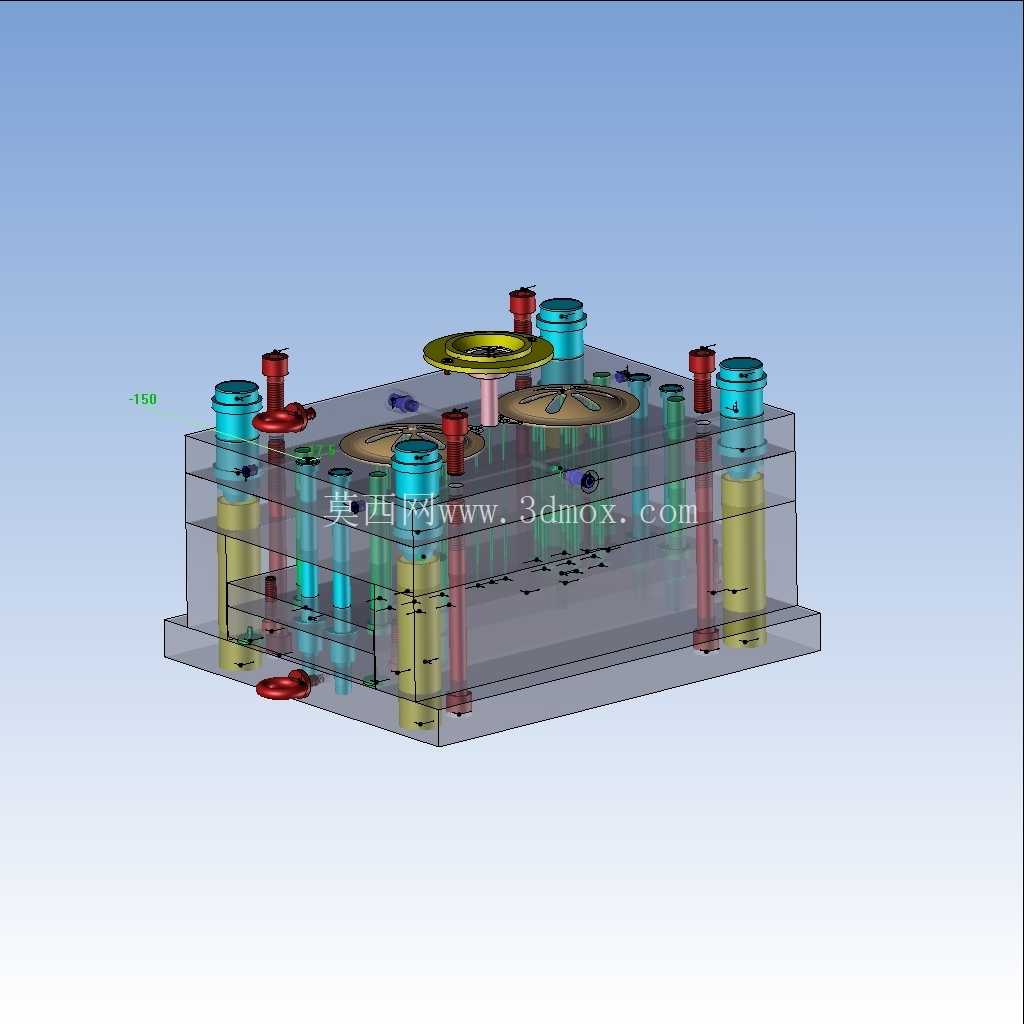

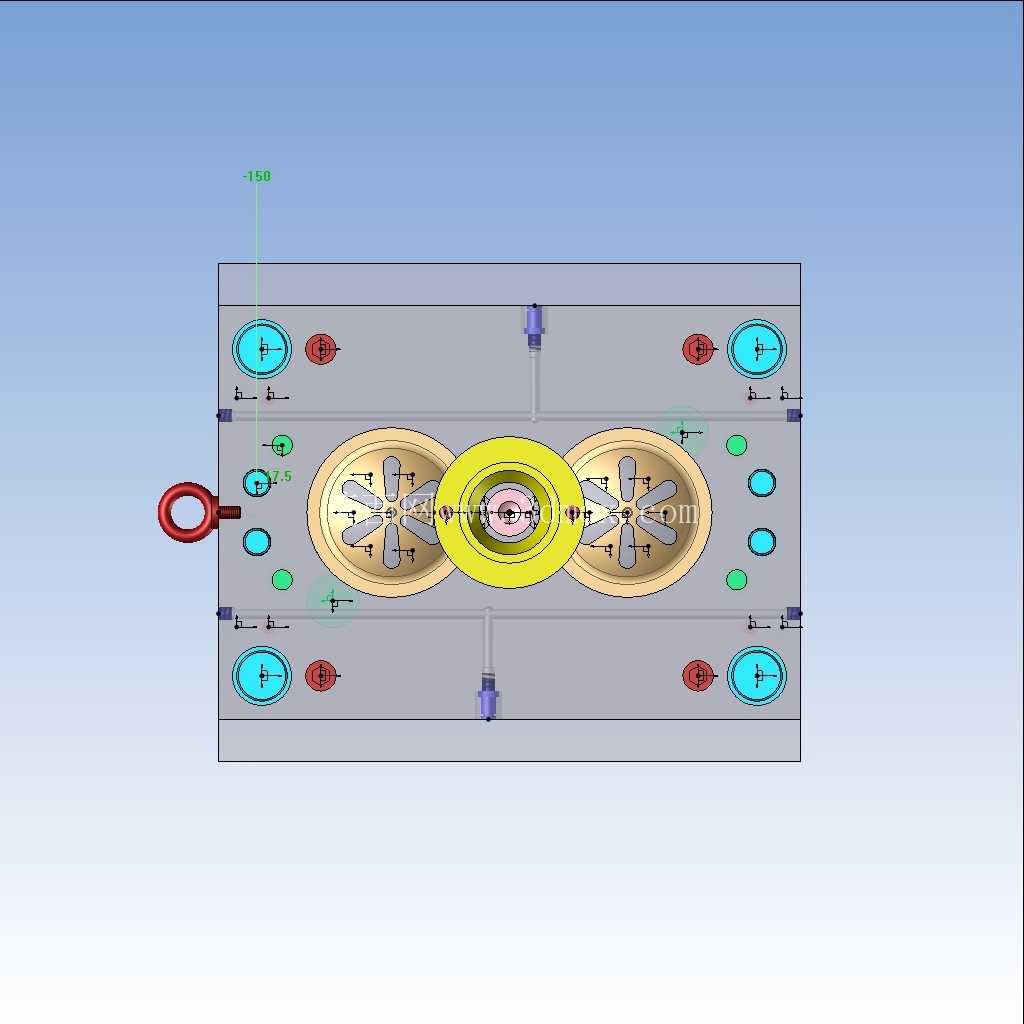

　　从结构布局来看，整套模具采用标准三板式模架叠加定制成型镶块的设计思路，上下模座采用标准模架通用尺寸，能适配市面上多数卧式压铸注射设备的安装接口，安装时只需匹配设备的拉杆间距、定位圈尺寸、顶出杆孔位即可完成装夹，不需要额外定制转接板，能大幅缩短模具上机调试的周期。模架内部的导向结构采用独立导柱配合导套的布置形式，四根主导柱分布在模架四角，导柱长度超出合模面足够距离，合模过程中导柱会提前进入导套完成初定位，避免合模过程中动定模出现错位拉伤型腔；针对内部有精密配合要求的成型镶块，额外增设了小直径精定位销，合模终了阶段精定位销会先完成镶块级的对位，将合模错位量控制在0.02mm以内，满足精密金属件的成型壁厚公差要求。这套模具结构针对金属注射成型工艺开发，核心适配小型精密金属结构件的批量生产场景，常见于消费电子金属结构件、汽车小型精密零部件、医疗器械金属配件的生产环节，这类零件普遍具备尺寸精度要求高、结构细节复杂、批量一致性要求严的特点，普通冲压或机加工方案要么难以实现复杂内腔成型，要么单件加工成本过高，金属注射成型搭配精密模架的方案，能在保证成型精度的前提下，将单件生产成本控制在合理区间。

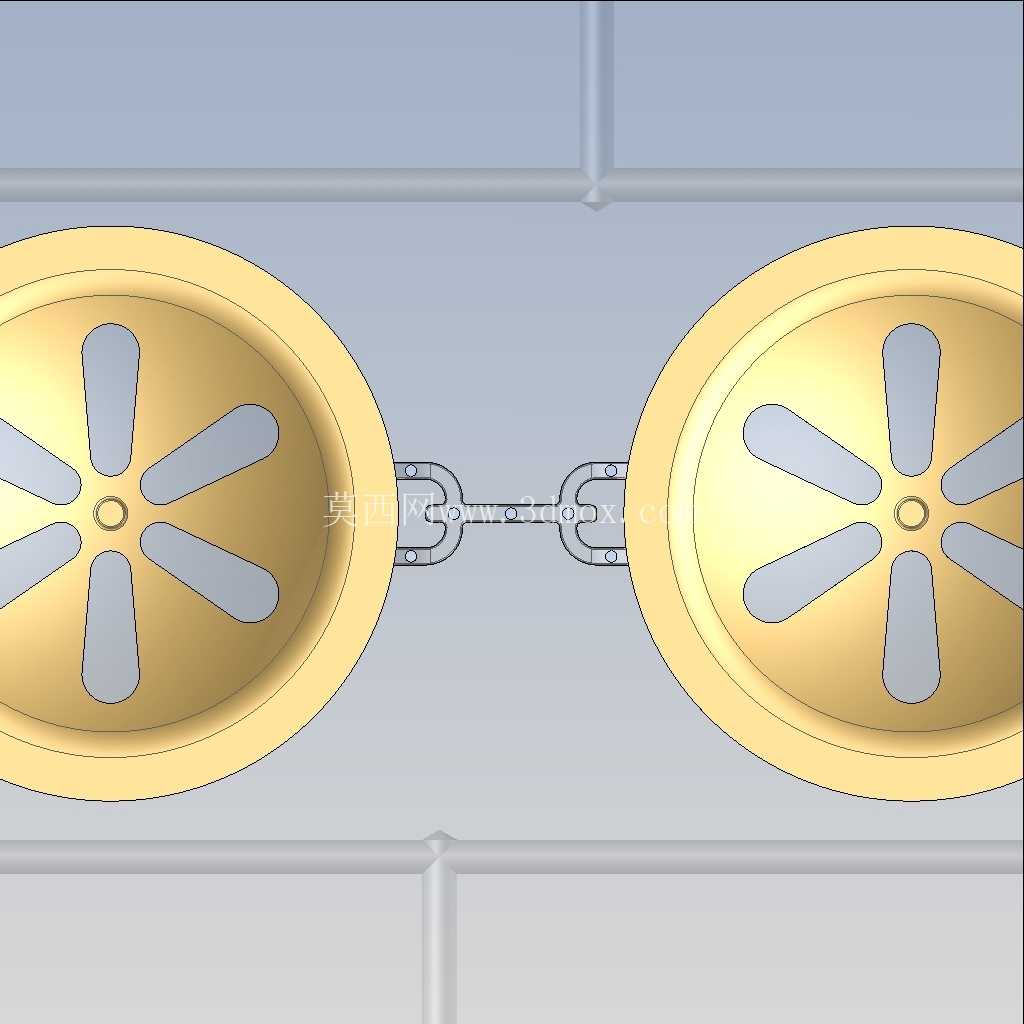

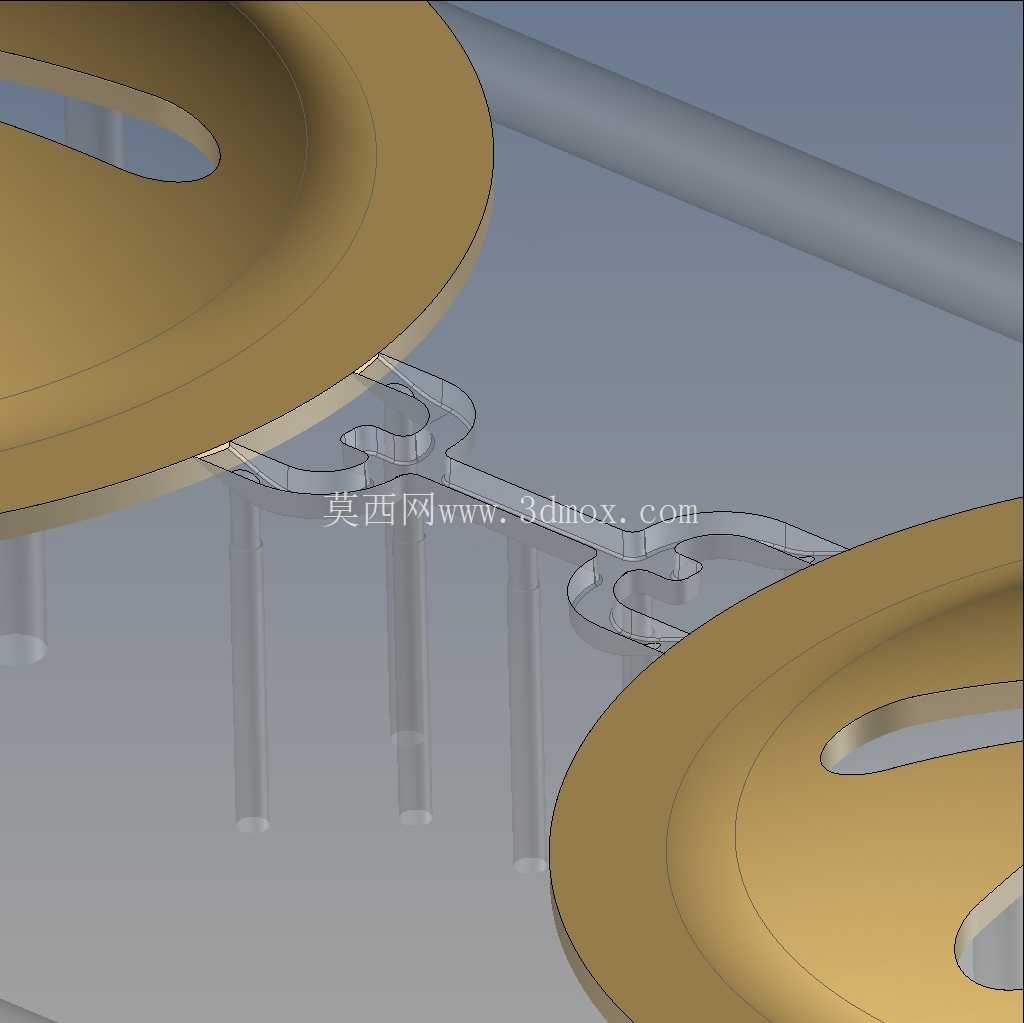

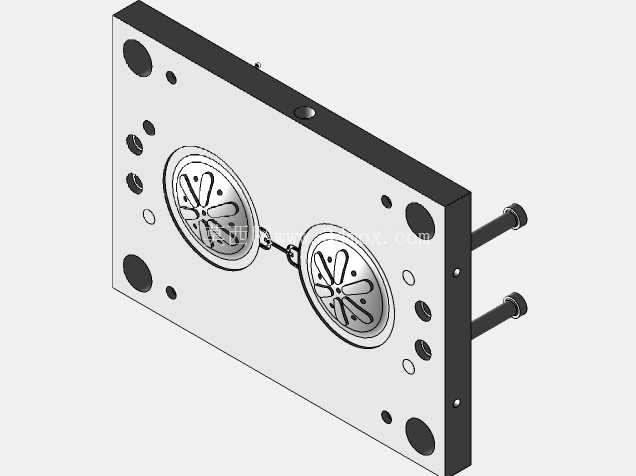

　　浇注系统采用侧浇口搭配分流道的布局，主流道设置在定模座板中心位置，对接设备喷嘴口，分流道沿着定模板的流道槽均匀分布到各个型腔，浇口位置选择在零件的非外观面，成型后去除浇口不会在零件外观面留下明显痕迹，流道的截面尺寸经过匹配设计，能保证金属熔体在填充过程中温度均匀，不会出现局部提前冷凝导致的填充不足、冷隔缺陷。冷却系统采用分层回路设计，定模板和动模板分别设置独立的冷却水路，水路距离型腔表面的距离保持均匀，避免出现局部冷却速度差异导致的零件变形、尺寸超差；针对成型过程中热量集中的浇口附近区域，额外增设了点冷回路，单独控制该区域的冷却速度，避免浇口位置出现粘模、浇口残留过高的问题。

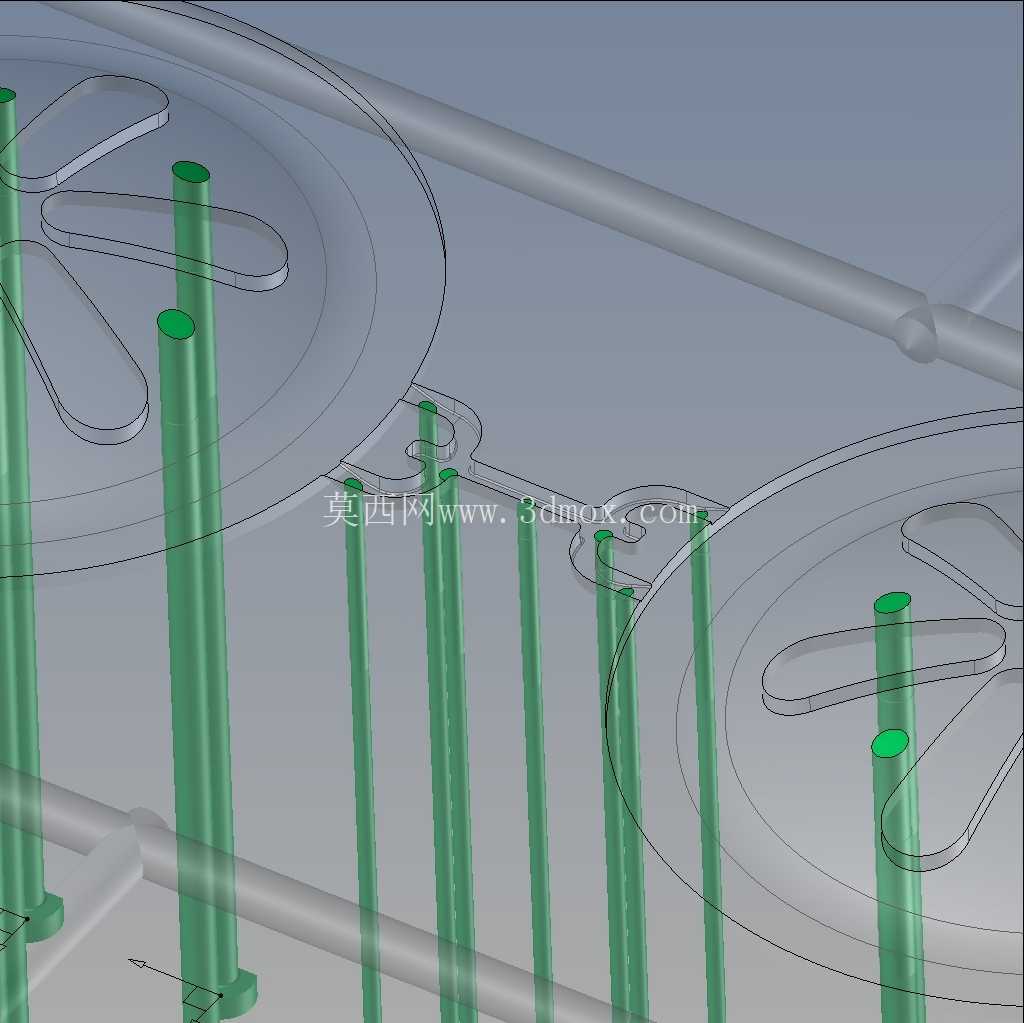

　　顶出机构采用顶杆顶出的结构形式，顶杆分布在零件的加强筋、凸台等结构强度较高的位置，顶出过程中顶出力均匀分布，不会出现顶白、顶穿零件的问题；顶杆的配合段采用精密间隙配合，既能保证顶杆顺畅滑动，又不会出现金属熔体飞边渗入配合间隙的问题，日常生产维护时只需定期清理顶杆表面的残留污垢，涂抹高温润滑脂即可保证长期稳定运行。整套模具的排气结构开设在型腔的填充末端，采用排气槽配合排气塞的组合形式，排气槽深度控制在金属熔体不溢料的临界值以下，能在熔体填充过程中快速将型腔内的空气排出，避免零件内部出现气孔、填充不密实的缺陷。

　　从安装边界来看，模架的闭合高度、开模行程都匹配常用吨位的金属注射设备，开模过程中定模板、卸料板、动模板会按设定的顺序依次开模，先完成流道凝料的自动脱落，再完成零件的顶出脱落，不需要人工手动取件，能适配自动化生产线的连续生产需求，生产过程中只需定期检查模具的导向部件磨损情况、冷却水路是否通畅、顶出机构是否顺畅，即可保证长期稳定的生产状态，成型后的零件尺寸一致性好，后续只需经过少量的去毛刺、烧结工序即可得到成品零件，相比传统加工方案能大幅缩短生产周期，降低批量生产的综合成本。
