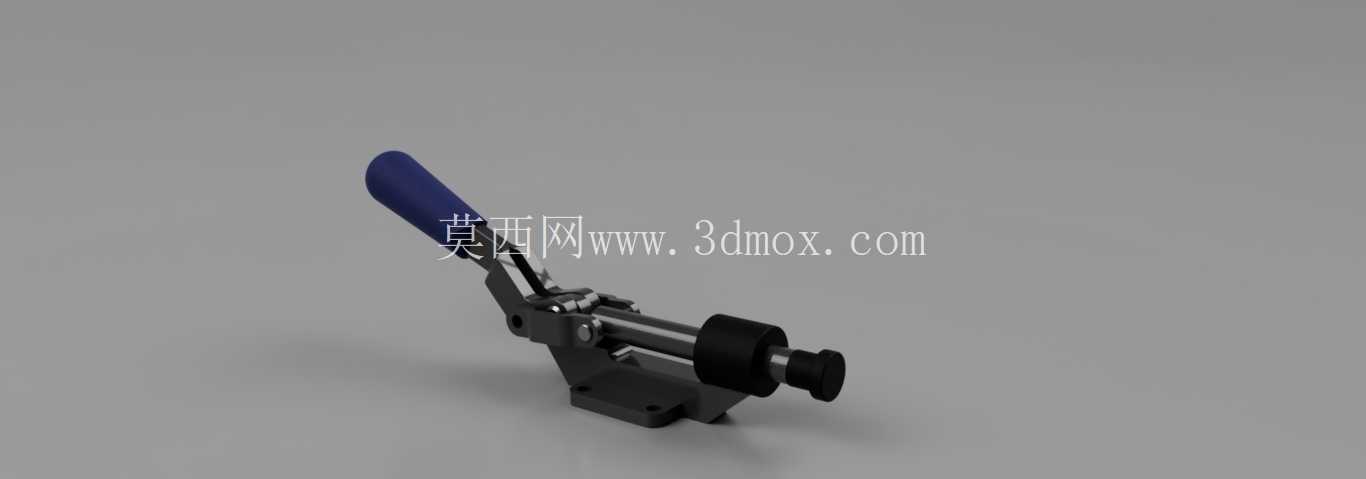

推拉式快速夹紧切换推夹工装结构

　　在工装夹具的实际应用场景里，这类推拉式夹紧结构常出现在小型零部件装配工位、焊接定位台、机加工辅助装夹环节，针对需要沿轴向快速顶紧、松开的工件提供稳定的夹持力，相比螺纹旋紧的夹紧方式，操作行程短，扳动操作杆即可完成锁紧与释放，能大幅缩减单件装夹的辅助时间，适配中小批量多品种的生产切换需求。从结构设计逻辑来看，整个推夹采用底座固定式安装，底座上预留的两个安装孔可通过内六角螺栓直接固定在工装基板、工作台面或者专用夹具座上，安装时需要保证推杆的轴向运动方向与工件被顶紧面垂直，避免侧向分力导致推杆磨损加快或者夹紧力偏移。

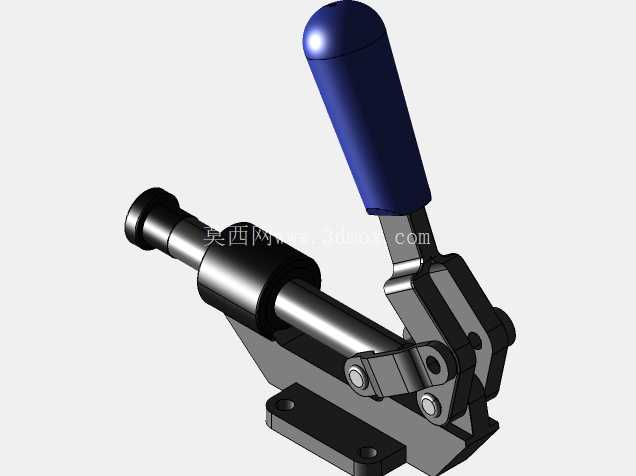

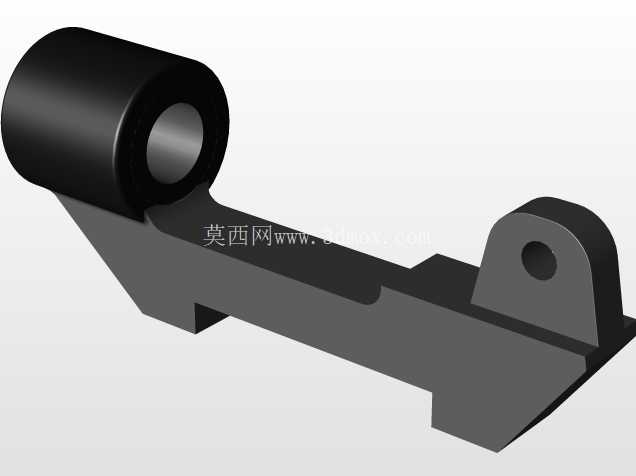

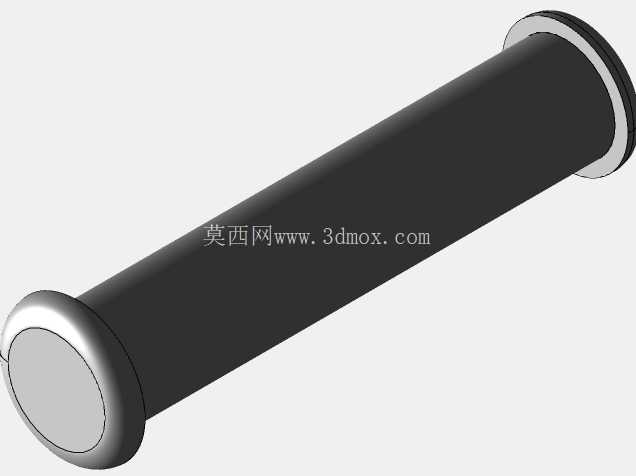

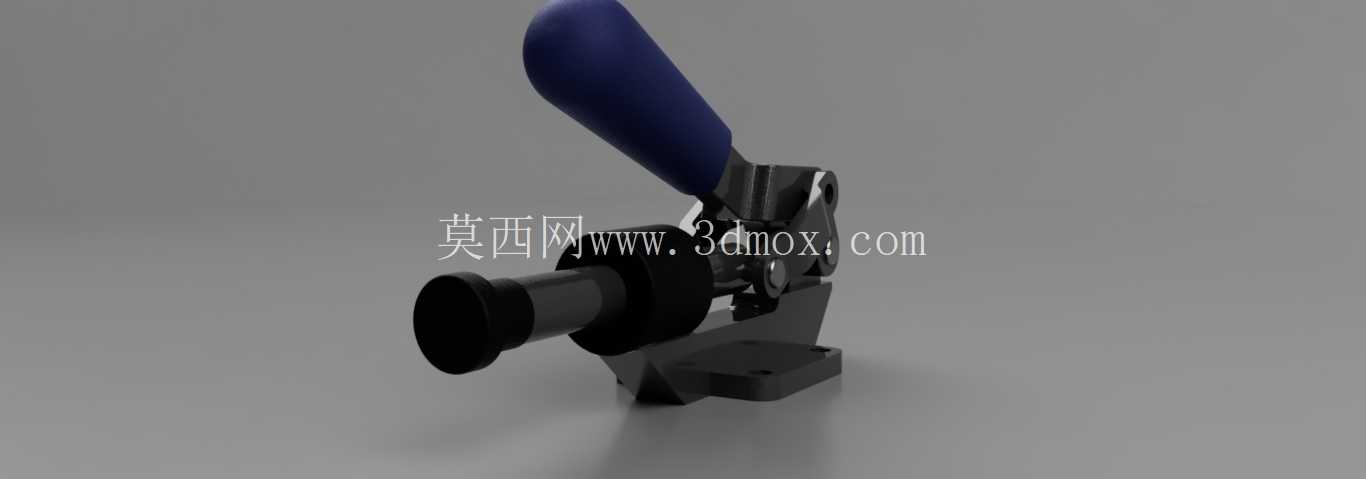

　　操作端的包胶手柄做了防滑处理，操作人员扳动手柄时，内部的连杆机构会完成力的放大与死点锁止，当手柄扳到锁紧位置时，连杆机构越过死点，此时即使工件受到加工过程中的振动、切削力反作用，推杆也不会出现松脱退回的情况，锁紧状态的保持不需要额外施加外力，这也是快速夹具区别于普通顶紧结构的核心设计点。前端的顶头采用可拆卸式结构，可根据被夹持工件的接触面形状更换橡胶顶头、金属平头顶头或者V型顶头，适配不同外形的工件，比如顶紧轴类零件时换V型顶头可以自动对中，顶紧薄壁件时换橡胶顶头可以避免压伤工件表面。推杆部分做了导向套设计，导向套与底座采用过盈配合装配，推杆表面做了淬火处理提升耐磨性能，长期往复运动也不会出现明显的间隙晃动，保证重复装夹的定位精度。

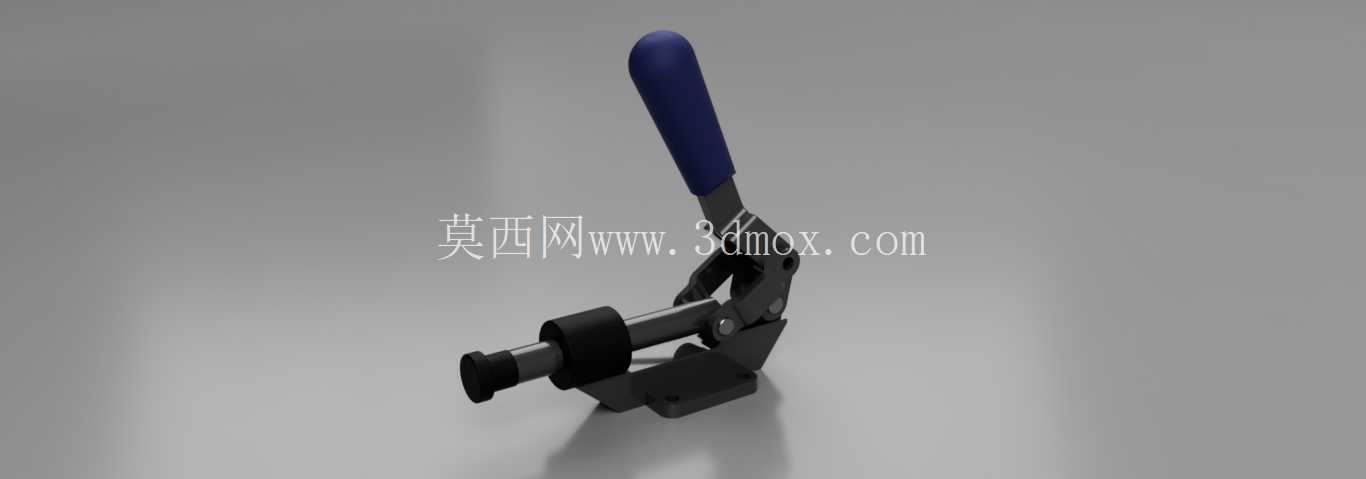

　　整个机构的外形尺寸紧凑，底座的安装孔距、推杆的伸出行程、手柄的操作高度都经过适配性设计，不会在工装台面上占用过多安装空间，在多工位排列使用时，相邻推夹之间不会出现操作干涉。在焊接工装场景中使用时，这类推夹可以快速定位薄板零件的侧边，配合其他方向的夹紧元件完成整个工件的全自由度约束，焊接完成后只需要扳动手柄即可快速松脱，不需要像螺栓压板那样反复松紧螺母；在小型零件的铣削加工工位，推夹可以作为辅助顶紧元件，配合台钳使用，顶住工件的悬空端，避免加工过程中工件出现振颤，提升加工表面质量；在装配线上，这类推夹可以用来固定待装配的壳体零件，操作人员双手可以同时进行零件装配操作，不需要额外扶持工件。

　　设计这类结构时需要重点关注几个核心边界：首先是锁紧死点的位置设计，必须保证手柄扳到终止位置时连杆刚好越过死点1-2度，既不会因为死点过深导致松开时需要过大的操作力，也不会因为死点余量不足在受振动时自动松脱；其次是推杆的行程设计，要保证松开状态下顶头与工件之间有足够的取放间隙，避免工件装卸时与顶头发生刮擦；另外是夹紧力的匹配，根据不同的使用场景选择对应力级的推夹，过大的夹紧力容易导致薄壁工件变形，过小的夹紧力则无法抵抗加工过程中的外力。整个结构的运动部件都做了润滑槽设计，日常维护时只需要定期在导向套、连杆铰接点涂抹少量润滑脂即可，不需要复杂的保养流程，铰接点的销轴采用铆接固定，不会因为长期使用出现销轴脱出的情况，整体结构的可靠性能够满足工业场景下长期高频次操作的使用要求。
