四英寸焊接连接管道用法兰结构

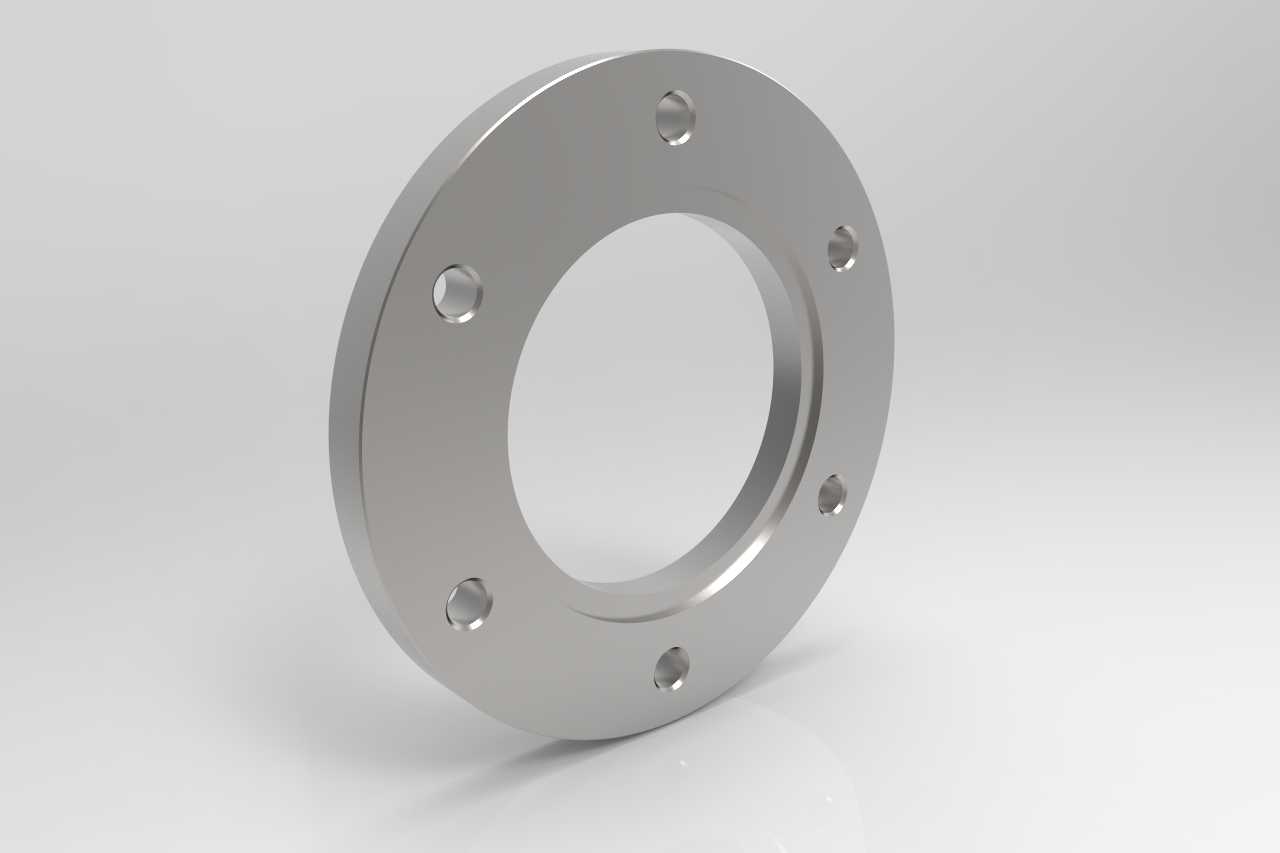

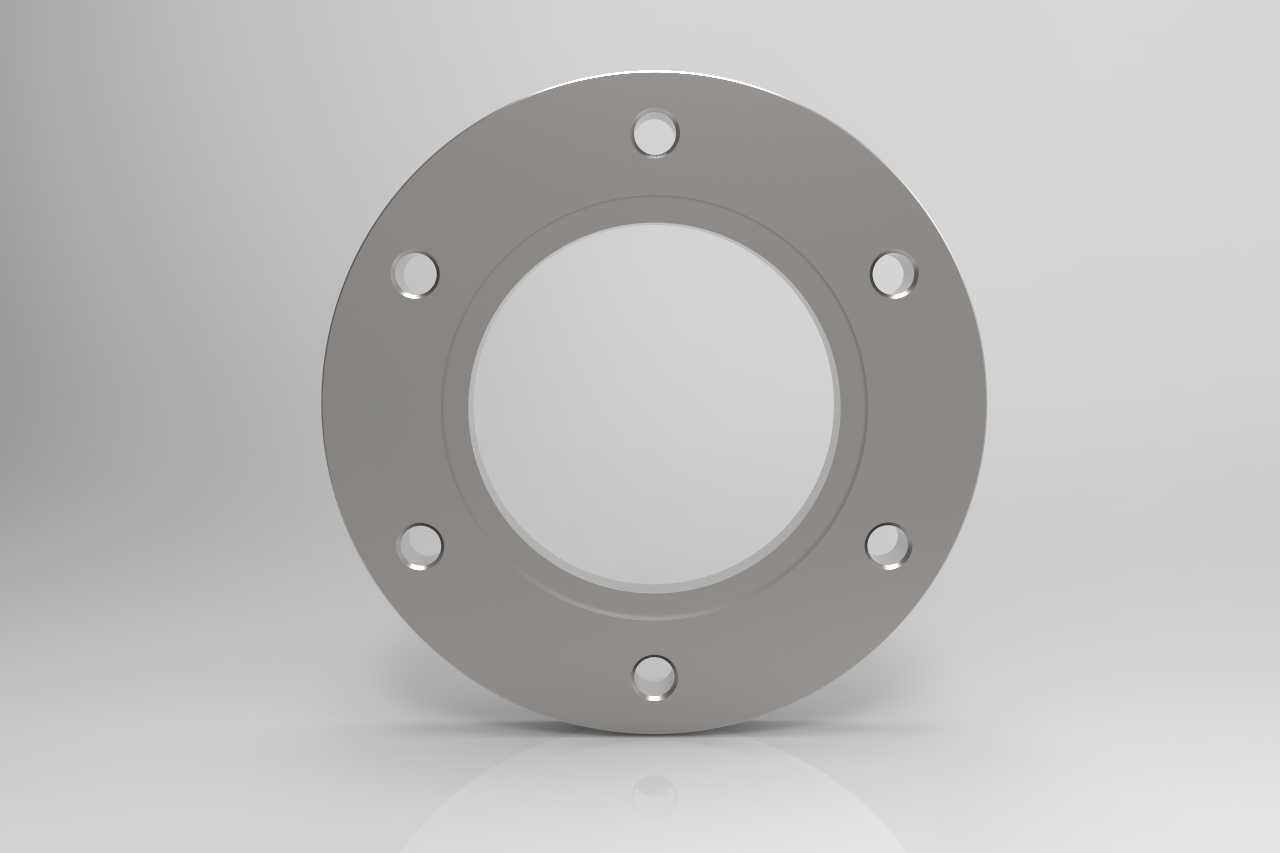

在工业管路系统的搭建作业中，法兰是实现管段之间、管段与设备端口之间刚性密封连接的核心部件，这款四英寸规格的焊接连接法兰，主要适配公称通径四英寸的金属管路对接场景，常见于化工流体输送、市政给排水、暖通循环管路、工业制程管线的布设环节。从结构设计来看，该法兰采用板式平焊的结构形式，中心通孔与适配管道的外径匹配，安装时将管道插入法兰内孔至指定深度后，沿法兰与管道的接缝处完成环向焊接，即可实现法兰与管段的牢固结合，相比螺纹连接法兰，焊接形式的连接强度更高，密封性能更稳定，可承受更高的管路压力与温度波动。法兰盘体上均匀分布六个螺栓通孔，安装时通过配对法兰之间的螺栓预紧力，挤压夹在两法兰密封面之间的密封垫片，实现管路接口的静密封，孔位的分度圆直径、通孔直径均匹配对应压力等级的法兰标准，可直接与同规格同压力等级的法兰、阀门、设备端口实现互换安装，无需额外进行孔位修配。设计过程中，法兰的密封面采用突面形式，这种密封面结构加工难度低，密封垫片接触面积均匀，适配橡胶垫片、石棉橡胶垫片、金属缠绕垫片等多种常用密封件，可覆盖多数常规工况的密封需求，盘体的厚度经过强度校核，可承受对应公称压力下的螺栓预紧力与管路内压产生的轴向载荷，避免运行过程中出现盘体变形导致的密封失效。从安装边界来看，该法兰的外径尺寸、螺栓孔中心距、密封面直径均严格遵循对应通径的法兰尺寸规范，安装时需预留足够的螺栓操作空间，方便使用扭矩扳手完成螺栓的对称紧固，焊接作业时需注意控制焊接热输入，避免法兰盘出现焊接变形导致密封面平面度超差，焊接完成后需对密封面进行平整度检查，若存在局部变形需进行修磨处理后再进行对接安装。在实际管路布设中，这类法兰多用于不需要经常拆卸的管路连接节点，相比法兰活接结构，焊接法兰的长期运行可靠性更高，维护成本更低，尤其适用于输送水、蒸汽、油品等常规介质的管路系统，在管路需要变向、变径、对接设备端口的位置，搭配对应规格的法兰即可快速完成管路组装，大幅降低现场施工的难度。建模过程中，对法兰的过渡圆角、孔口倒角都做了符合加工工艺的处理，盘体内孔与管道配合的部位预留了合理的焊接间隙，既方便现场管道的插入对位，也能保证焊接熔深满足连接强度要求，螺栓孔的位置度公差控制在标准允许范围内，保证现场安装时螺栓可顺利穿入，无需强行铰孔修正。
