小型工件自动进料推送机构结构设计

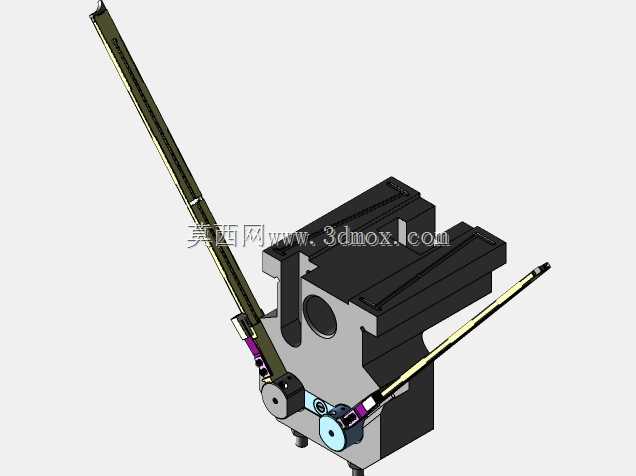

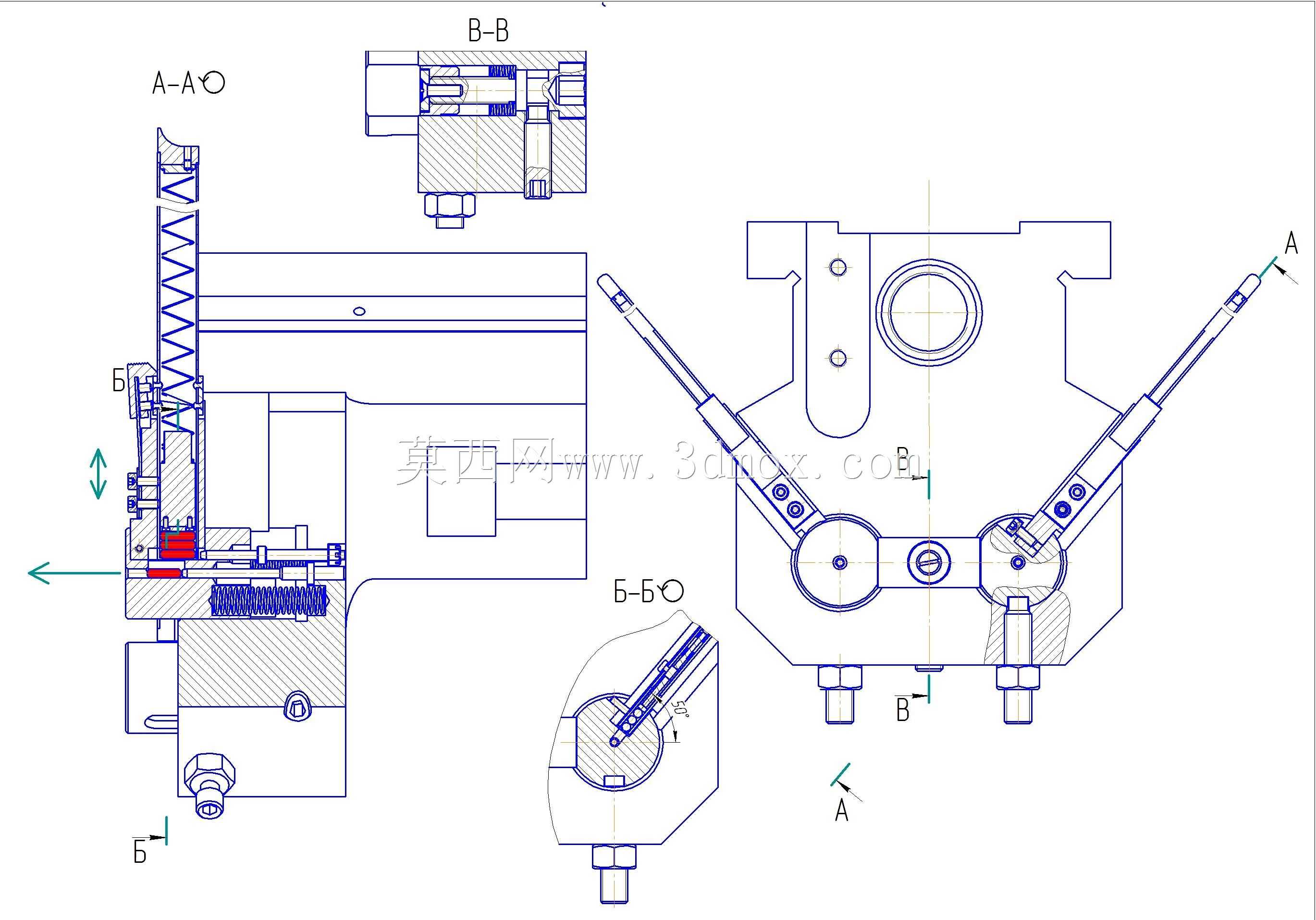

　　在小尺寸五金件、电子接插件的批量加工工序里，单工位冲床、小型装配台的上料环节一直是效率瓶颈——人工逐件放料不仅节拍不稳定，手部靠近作业工位也存在安全隐患，这款小型工件进料器正是针对这类窄工位、小行程送料需求开发的直推式给料机构。从结构布局来看，整体采用L型集成式壳体设计，横向段为料仓与推料行程腔，竖直段集成了复位驱动与导向组件，没有额外的外置管线或独立驱动架，安装时仅需通过底部的螺栓孔固定在作业工位的侧方台面上，不需要对原有设备的工作台做大规模改造，适配多数桌面级加工设备的安装边界，横向伸出长度控制在200mm以内，不会占用过多工位前方的操作空间，竖直段高度控制在180mm区间，避开了设备上方的刀具、压头运动行程，避免发生运动干涉。

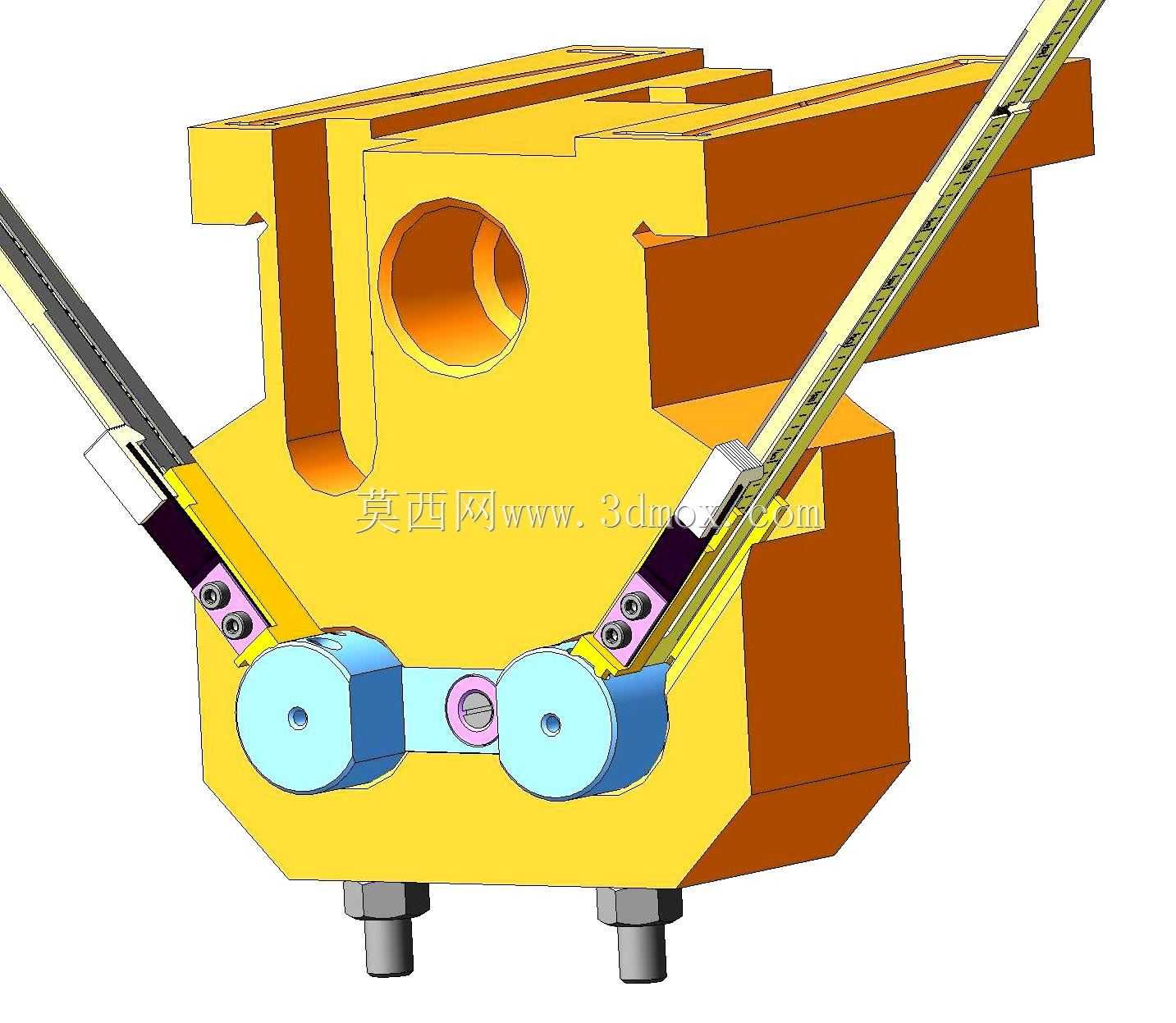

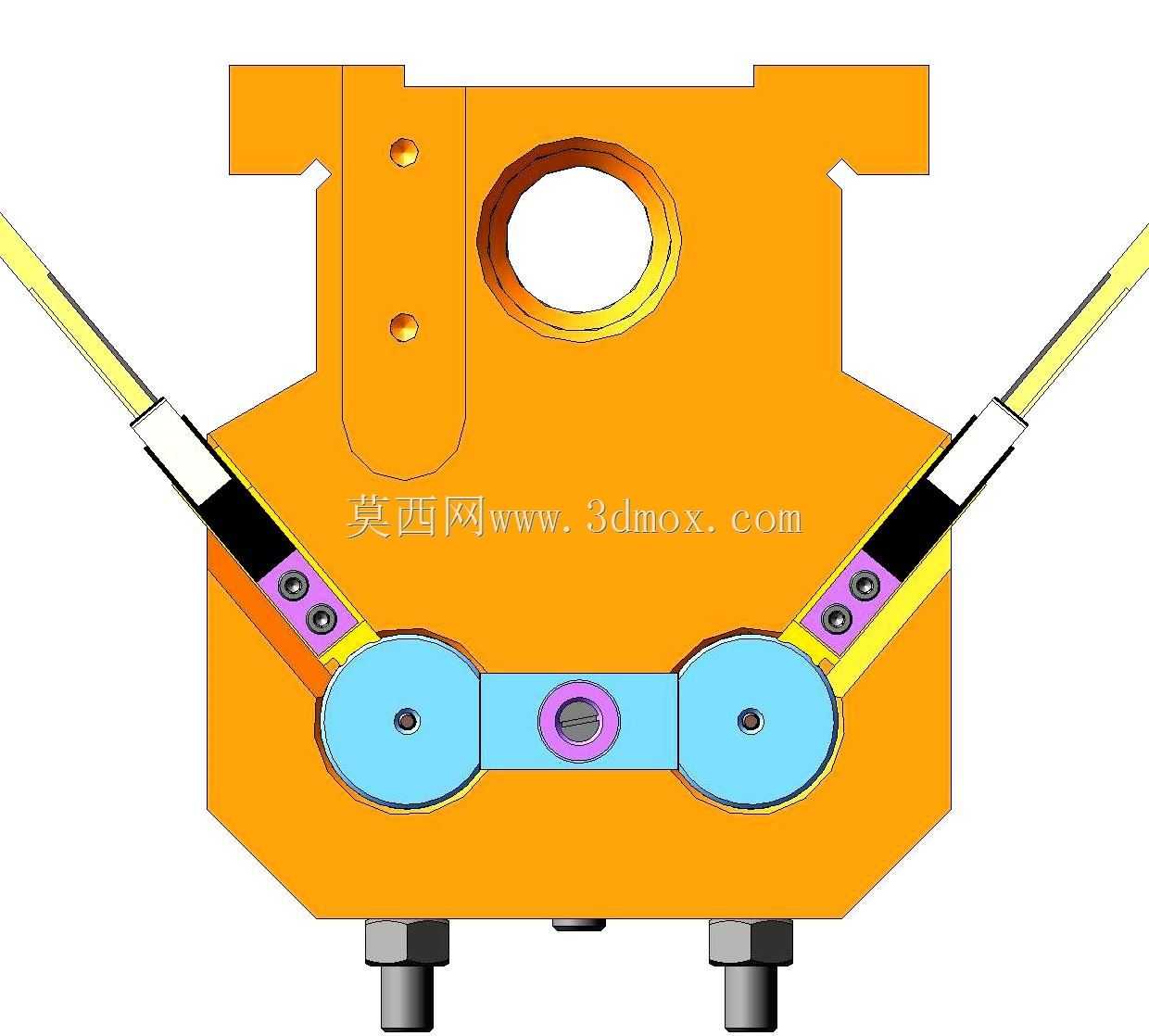

　　料仓部分采用直槽式叠层设计，可容纳同规格的扁平类、柱类小工件，依靠工件自重逐件落入下方的推料槽内，不需要额外的分料拨叉结构，减少了运动部件的数量，降低了卡料概率。推料执行端采用弹簧复位的滑台结构，滑台与料槽的配合间隙控制在0.05mm以内，既保证推送过程中工件不会偏移卡滞，也避免间隙过大导致的工件错位，滑台的推送行程可通过尾部的调节螺栓微调，适配长度在10-30mm区间的不同尺寸工件，不需要更换整套推料块，仅需调整限位位置即可完成换型，适配多品种小批量的加工场景。

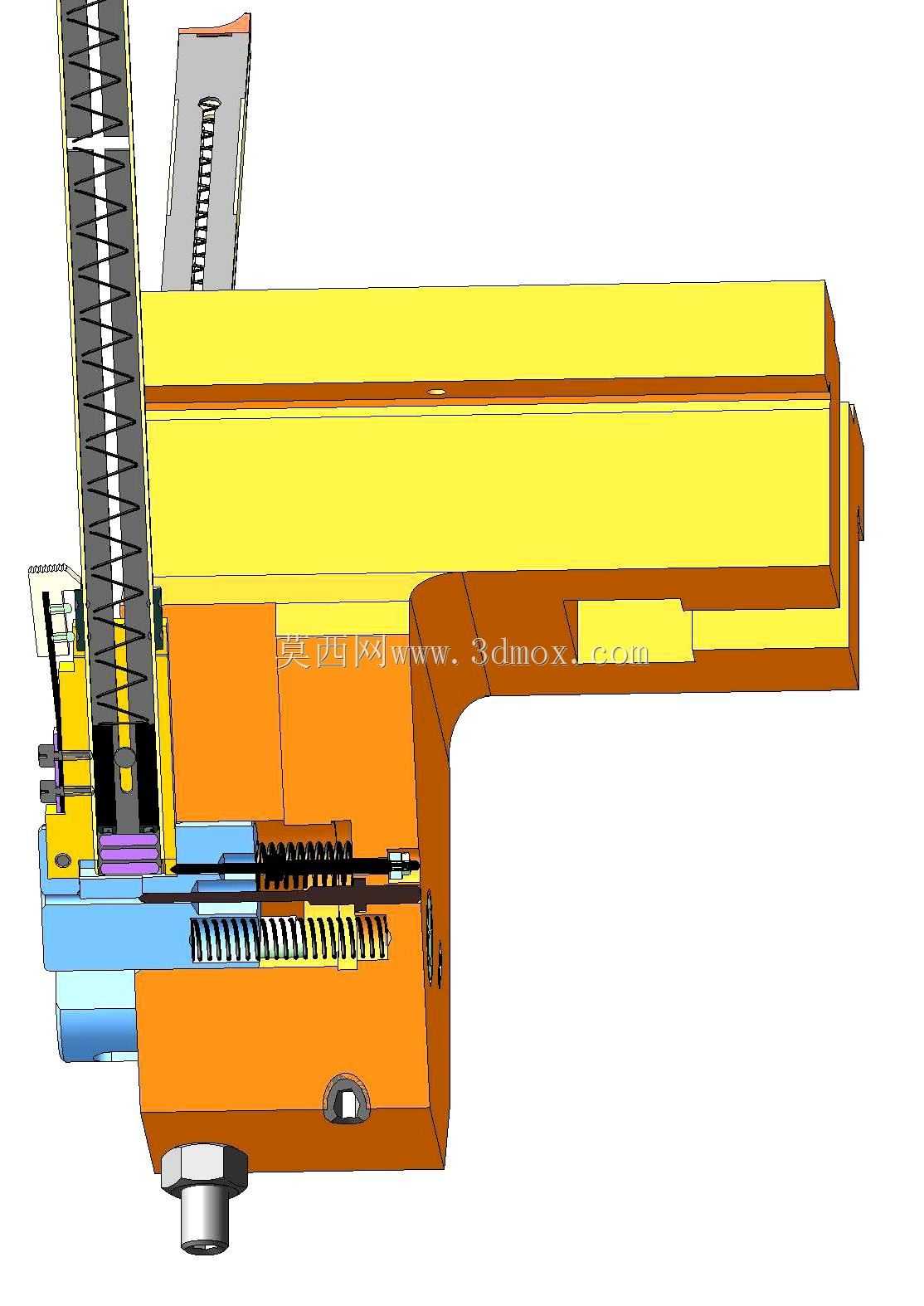

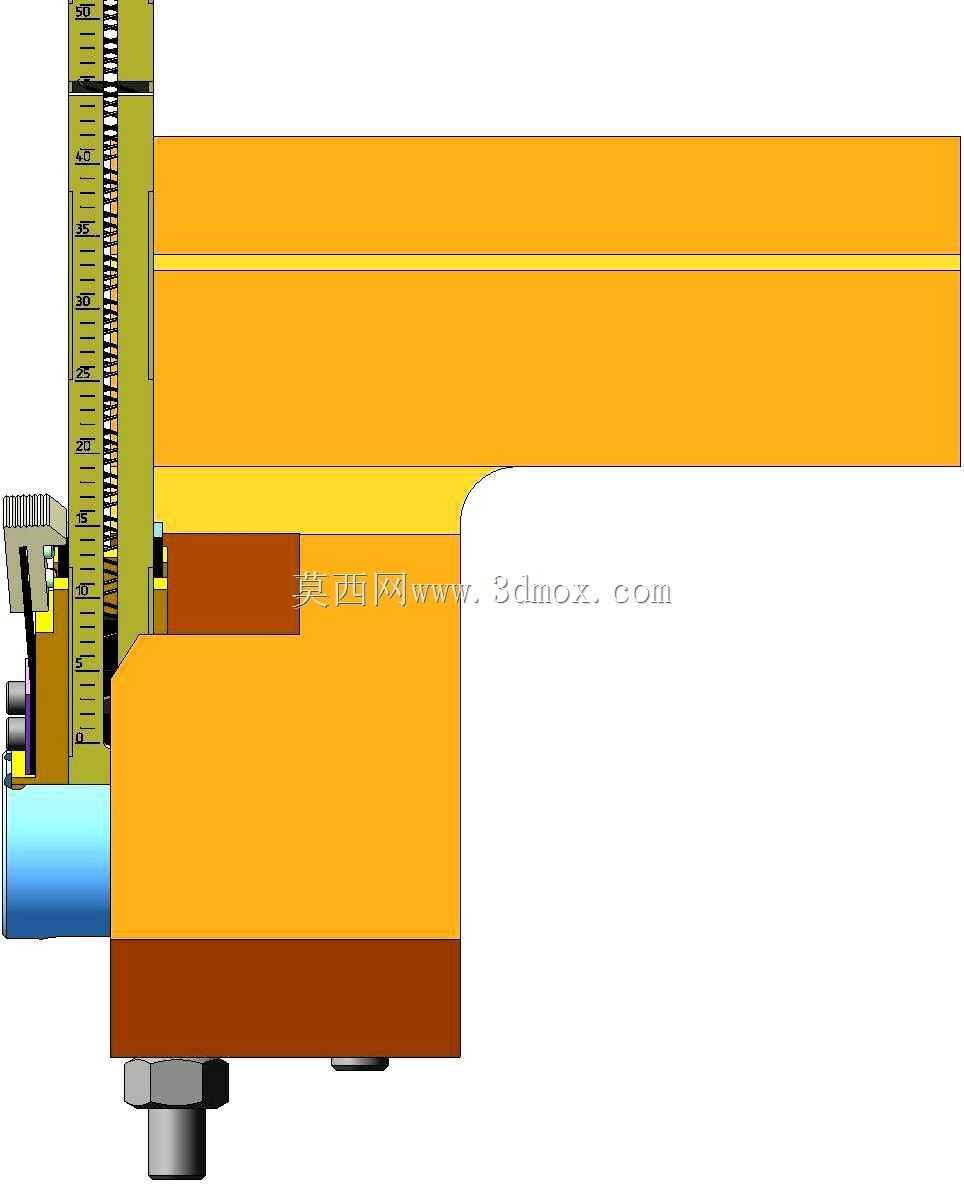

　　竖直段内置的齿条导向结构，主要作用是为推料滑台提供稳定的纵向限位，同时配合复位弹簧实现推料动作后的自动回位，不需要额外配置气缸或电机作为主动驱动源——可直接对接工位的凸轮轴、压头下行动作作为动力输入，当设备压头下行完成加工动作时，联动机构带动滑台退回，料仓内的下一个工件自动落入推料槽；当压头上行复位时，弹簧带动滑台向前推送，将工件精准送到加工定位位置，整套动作完全与设备原有作业节拍同步，不需要额外设置电控程序，也不存在信号延迟的问题，送料节拍最高可适配120次/分钟的加工频率，完全满足小型零件的高速加工需求。

　　从设计细节来看，所有与工件接触的槽面、推料端面都做了淬火硬化处理，表面粗糙度控制在Ra1.6以下，长期推送金属工件不会出现磨损起槽的问题，减少后期维护更换配件的频率；壳体采用分体式拼接结构，各个腔室都预留了清屑口，加工过程中产生的金属碎屑、灰尘可以通过定期打开清屑口清理，不会堆积在腔体内导致滑台卡滞；侧面预留的润滑注油孔，可定期给滑台导轨、复位弹簧加注润滑脂，保证运动部件长期运行的顺畅性，不需要完全拆解设备即可完成日常维护。

　　在实际应用场景中，这类进料器可直接配套在小型冲床的冲压工位、自动装配机的螺丝预装工位、端子压接机的送料位，替代传统的人工手持送料、简易溜槽送料方式，送料定位精度可控制在±0.1mm以内，完全满足小型零件加工的定位要求，同时将操作人员的手部从作业危险区移出，大幅降低工伤风险。相较于大型的振动盘送料机构，这款进料器没有振动噪音，也不需要搭配直振送料轨道，整体体积仅为振动盘送料机构的五分之一，采购与维护成本更低，针对单一规格工件的大批量加工场景，稳定性反而优于多轨道可调的通用送料设备，不会因为振动参数调整不当出现工件翻料、卡料的问题。设计过程中针对推料力做了精准核算，复位弹簧的推力根据工件重量、滑动摩擦系数做了匹配，既保证推送过程中工件不会因为推力过大出现弹飞、偏移，也不会因为推力不足导致送料不到位，所有运动部件的运动行程都做了硬限位设计，即使弹簧出现断裂失效，滑台也不会脱出壳体，不会对加工设备造成撞击损坏。
