手动台式冲床结构设计

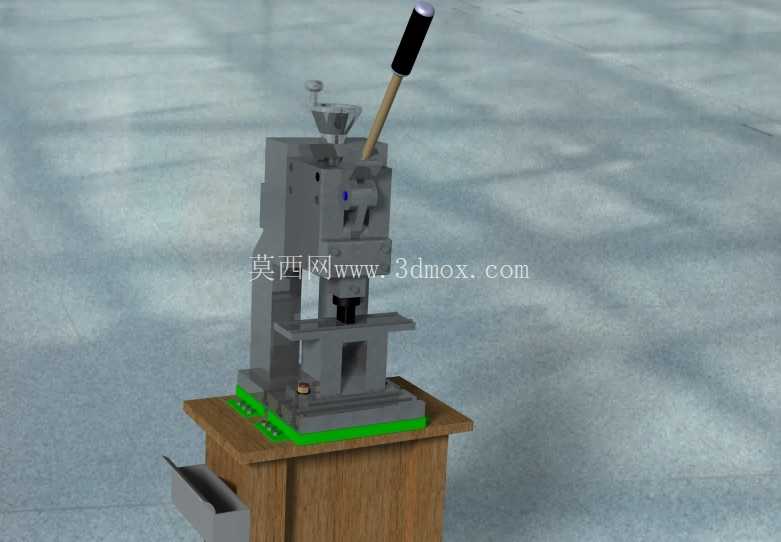

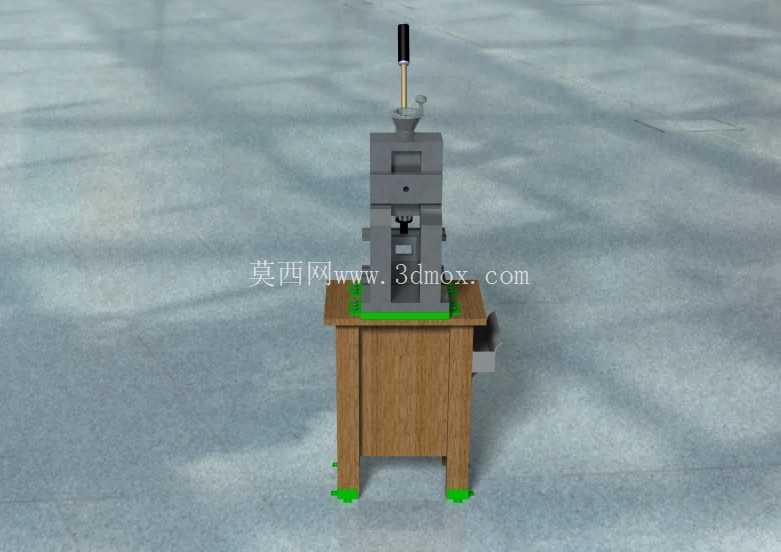

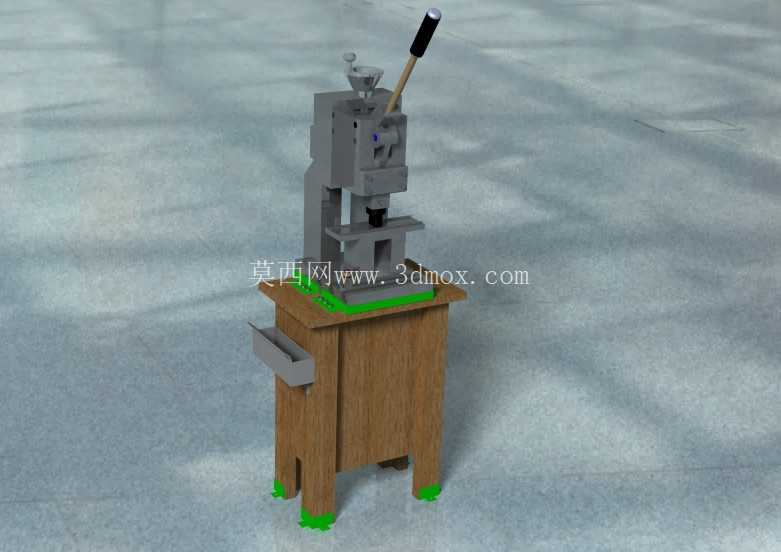

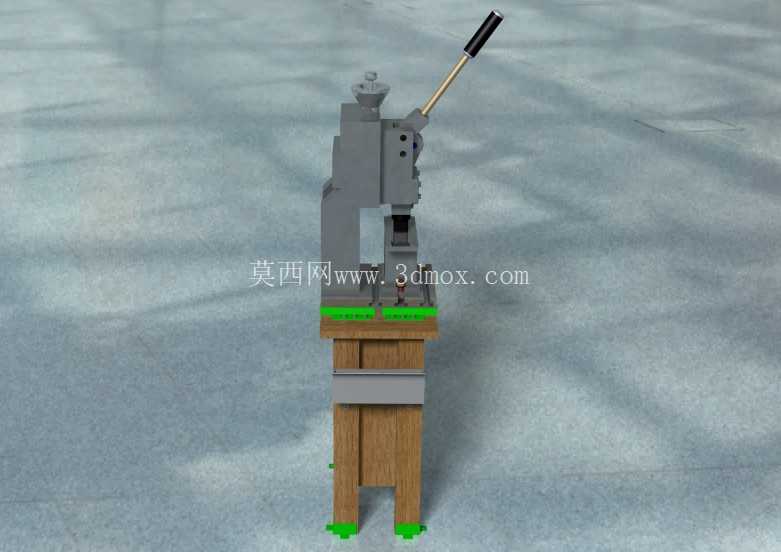

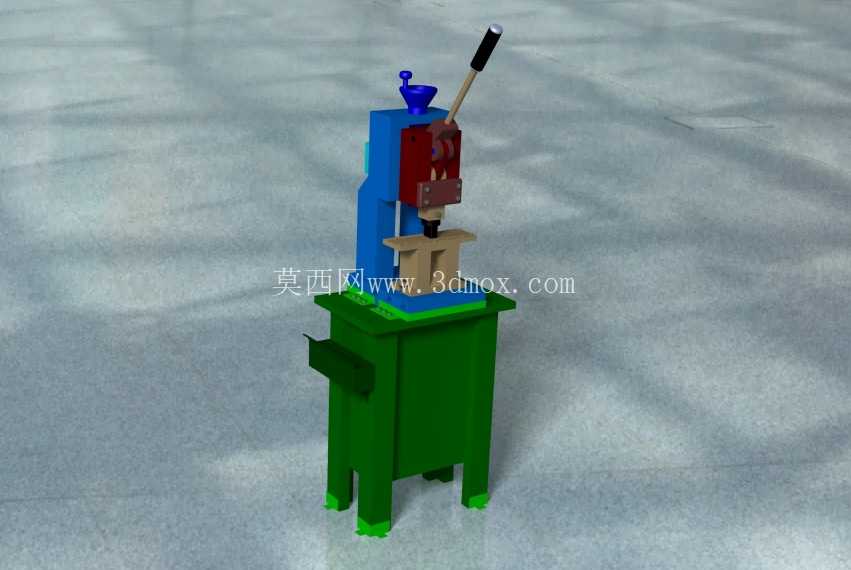

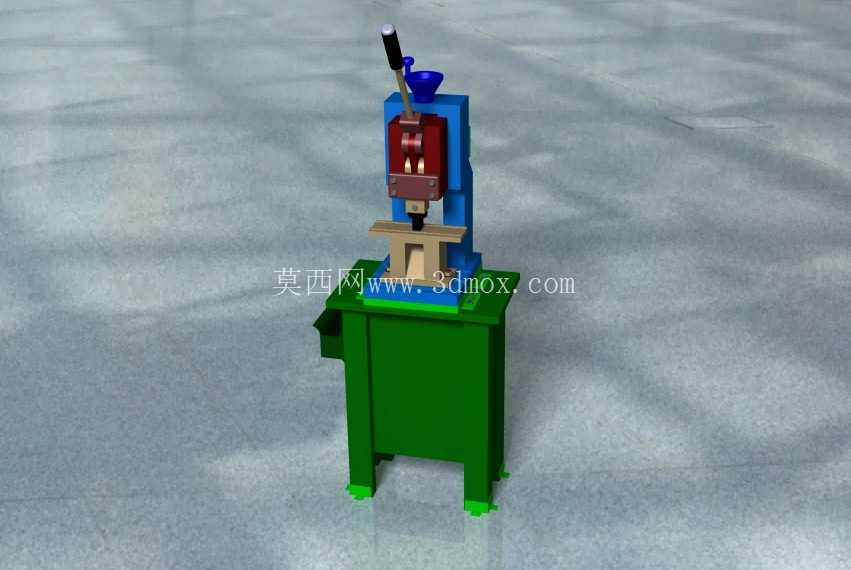

　　这款手动台式冲床主要面向小批量五金件加工、维修车间零散冲孔作业、教学实训场景设计，区别于大型气动、液压冲床的高占地、高能耗特性，它无需外接动力源，完全依靠人力操作杠杆手柄完成冲压动作，适合加工厚度1mm以内的冷轧钢板、薄铝板、铜皮等软质金属板材，也可完成小型零件的压装、铆接、浅拉伸工序，在五金维修铺、电子配件小作坊、职业院校金工实训工位中十分常见。从结构设计逻辑来看，整机采用立式落地布局，下部为实木支撑机架，四条支脚底部设置防滑减震垫，直接放置在平整水泥地面或工作台面上即可使用，无需打膨胀螺栓固定，安装边界灵活，整机占地尺寸约为400mm400mm1100mm，操作高度适配成年人员站立作业的人机工程要求，手柄操作力经过杠杆比优化，常规成年男性单手即可施加足够冲压力，无需借助额外助力工具。

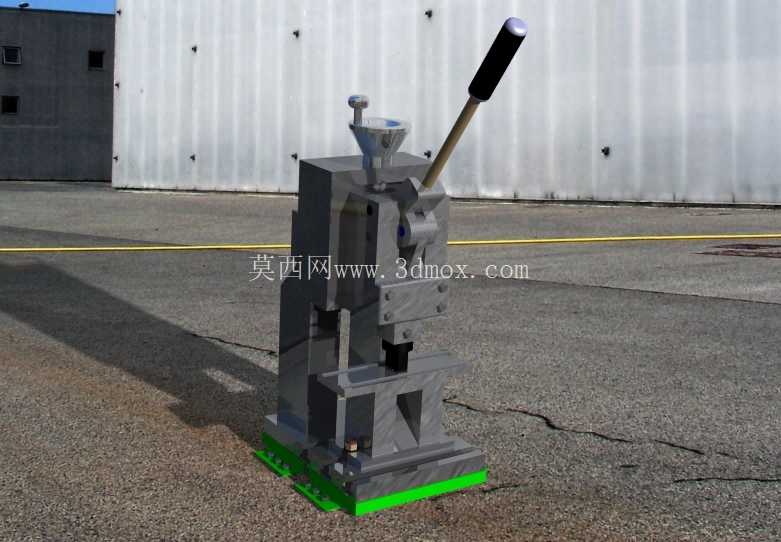

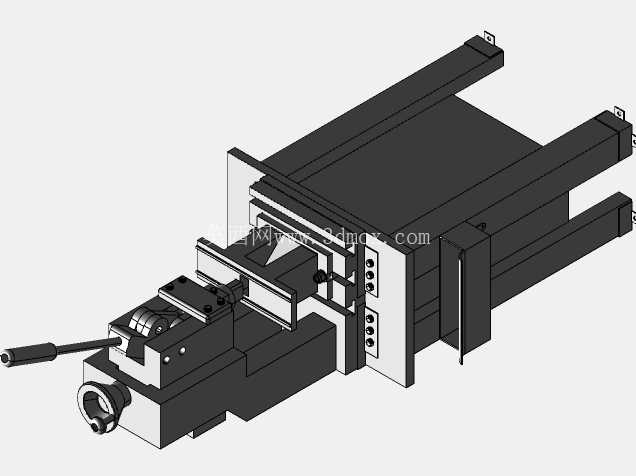

　　上部冲压主机身采用铸铁一体式框架结构，导向部位设置铜套滑动导轨，保证冲头上下运行的直线度，避免冲孔过程中出现偏载啃模的问题；冲头安装位置预留标准模柄孔，可快速更换不同规格的冲孔模、铆接头、压装工装，适配不同的加工需求；工作台面设置T型槽，用于快速装夹下模或者定位工装，调整模具对中时无需额外打孔固定，换模效率更高。机身侧面设置收料槽，冲压完成的成品或者废料可顺着槽体滑落到提前放置的收纳盒中，避免废料散落在地面增加清理负担。操作端的长手柄采用防滑木质握把，握持手感舒适，手柄与机身的铰接位置设置耐磨衬套，长期使用也不会出现松旷间隙，保证冲压行程的控制精度。

　　设计过程中重点考虑了手动操作的安全性，冲头下行行程设置有限位挡块，可根据加工零件的厚度调整最大下行距离，避免操作时行程过大压坏模具或者工件；同时机身框架将传动部位完全封闭，只有冲头工作区域外露，操作时手部不会接触到运动铰接部件，降低误操作带来的伤害风险。从实际使用场景来看，这类手动冲床常被用于小型五金厂的样品试制环节，不需要启动大型冲压设备就能快速完成小批量零件的冲孔加工，能耗为零且噪音极低，不会对车间其他作业造成干扰；在设备维修场景中，它可以完成薄铁皮配件的现场加工、轴承衬套的压装作业，不需要将零件转运到专门的冲压车间，大幅提升维修效率；在教学场景中，它没有高压动力源的安全风险，学生可以直观观察冲压作业的整个动作流程，理解冲压加工的基本原理，完成简单的金工实训任务。

　　结构设计上充分考虑了维护便捷性，所有铰接部位都设置了注油孔，日常保养只需要定期加注润滑脂即可，没有复杂的液压、气动元件，不存在密封件老化漏油、气管漏气等常见故障，普通机修人员即可完成日常维护，后期使用成本极低。机架的实木材质不仅具备足够的支撑强度，还能吸收冲压过程中产生的震动，避免整机作业时出现晃动移位，相比全金属焊接机架，它的自重更轻，需要转移工位时两名工作人员即可抬动，适配小型加工场地频繁调整工位的需求。冲头与工作台的平行度在装配时经过配刮调整，保证冲孔时上下模的贴合精度，冲出的孔位边缘无毛刺、无斜口，不需要额外的二次修边工序；手柄的杠杆行程经过优化，从初始位置到冲压完成位置的转动角度约为60度，操作时手臂不需要大幅度摆动，长时间重复作业也不容易产生疲劳。
