立式手动操作喷砂机柜体结构设计

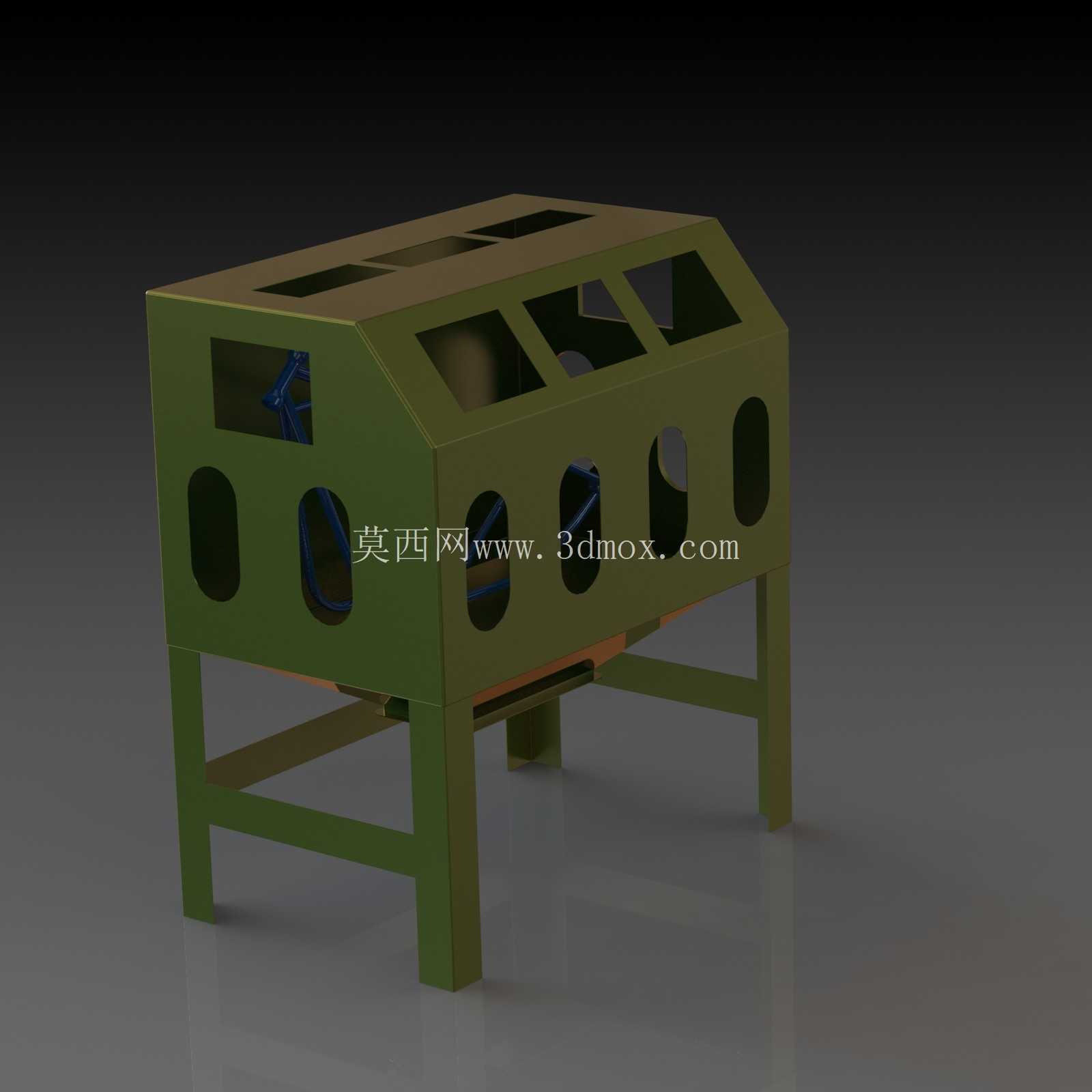

　　该喷砂柜主要面向中小型工件表面清理工序场景，常见于五金加工车间、铸造后处理工段、小型机加工班组的工位配套，可完成铸件去氧化皮、焊接件去焊渣、机加工件去毛刺、五金件表面粗化提升涂层附着力等作业，相比开放式喷砂作业，柜体结构可完全阻隔磨料飞溅，大幅降低车间扬尘，同时减少磨料散落损耗，适配工位固定的批量小件处理需求。从结构设计逻辑来看，整体采用方管焊接机架作为承重主体，机架底部预留150mm左右的地面调节间隙，四条支腿底部可加装可调脚杯，适配车间不平整地面的安装调平需求，机架整体宽度控制在1200mm、深度900mm、操作面高度850mm，符合成年操作人员站立作业的人机工程尺寸，无需额外搭配增高台即可完成双手操作。

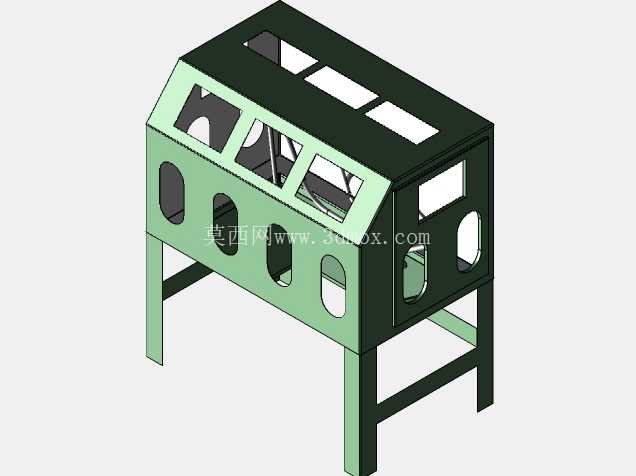

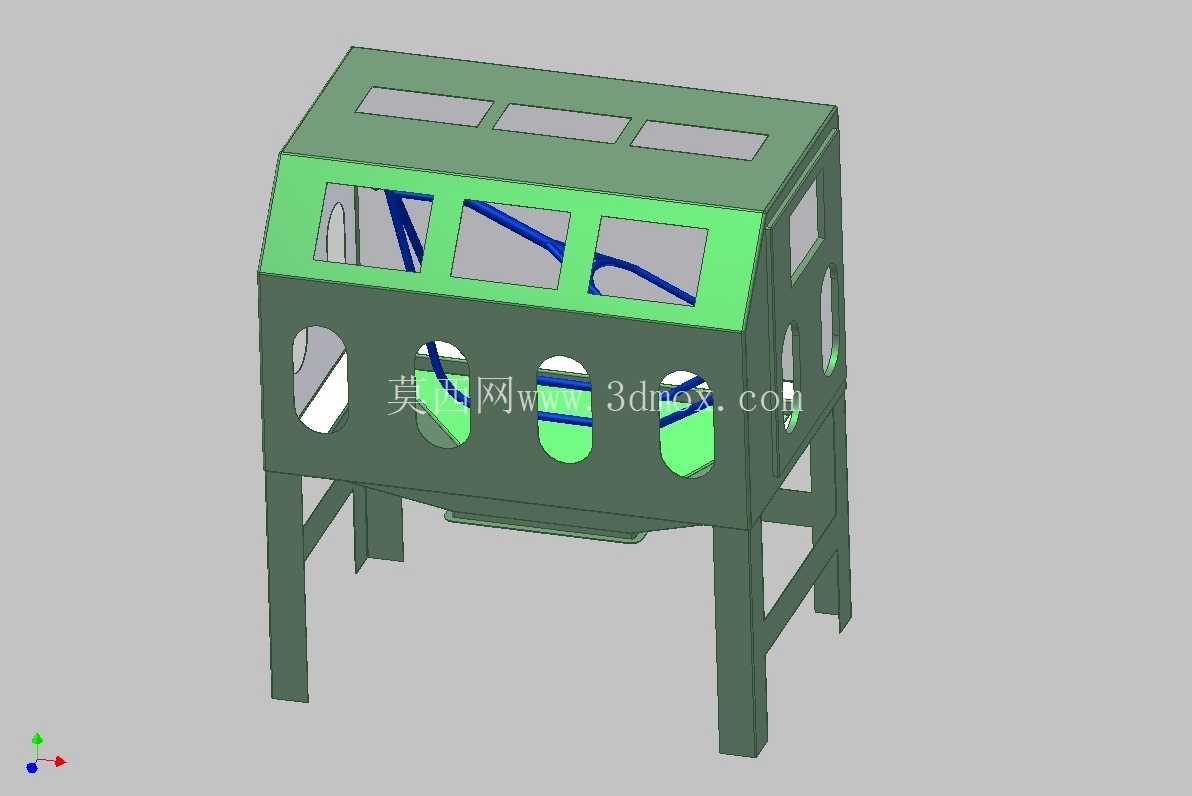

　　柜体上部采用倾斜式观察窗设计，观察窗与水平面呈30度夹角，操作人员站立时视线可垂直落在柜内作业区域，避免平面观察窗的反光干扰，观察窗预留钢化玻璃安装槽，可快速更换被磨料打花的玻璃面板，无需拆解整个柜体框架。柜体正面设置三个椭圆形操作手孔，手孔位置对应操作人员站立时的手臂自然伸展范围，手孔边缘设计有橡胶护圈安装位，可固定耐磨橡胶袖套，防止磨料从手孔缝隙飞出，同时避免手臂与金属孔边摩擦剐蹭。

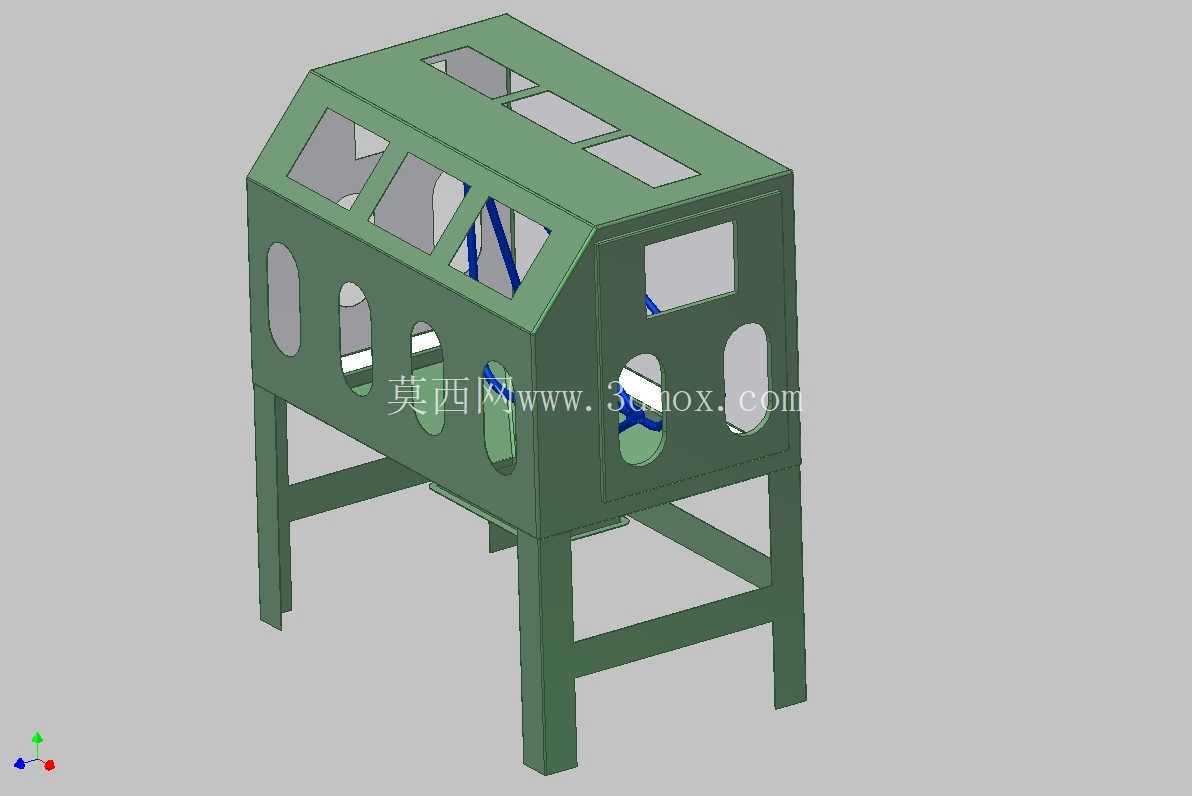

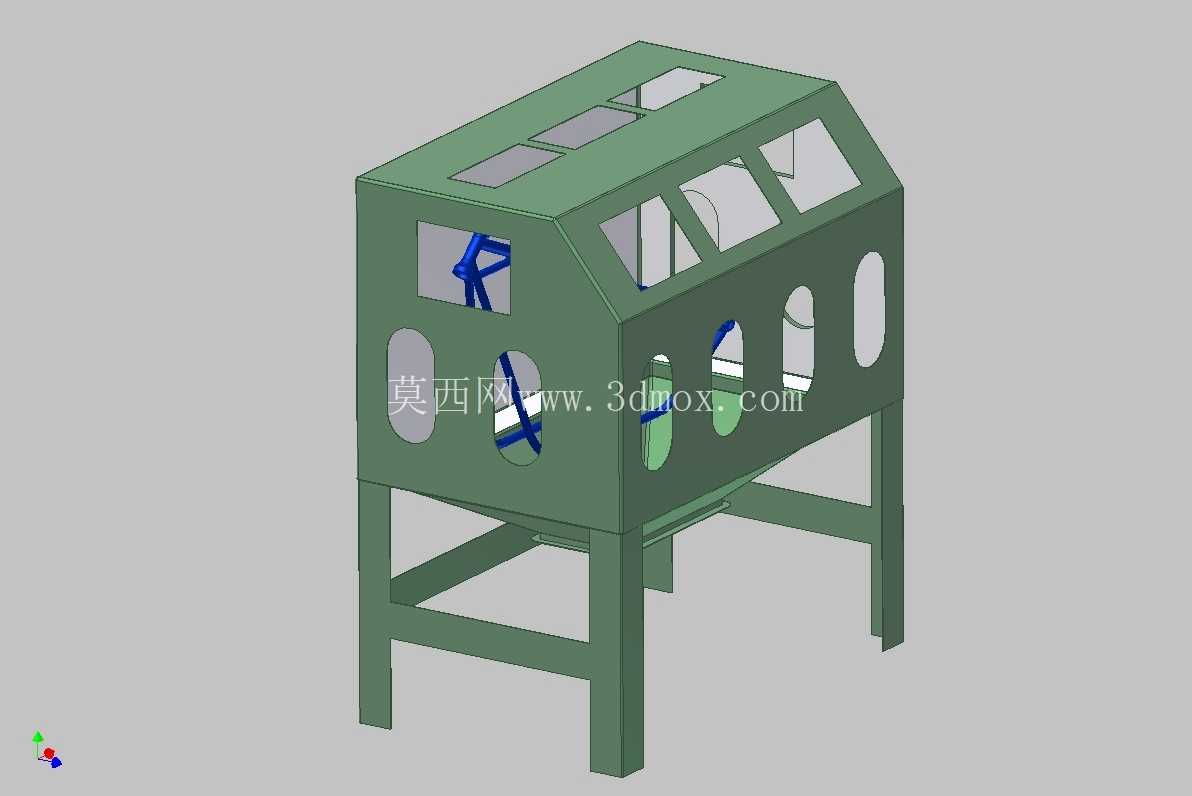

　　柜体顶部预留三个矩形开口，分别对应除尘管道接口、照明灯具安装位、磨料添加口，其中除尘接口位于柜体后侧顶部，可直接对接工业除尘机组，保证柜内作业时处于微负压状态，避免开门时粉尘外溢；照明位位于观察窗正上方，光线可无遮挡覆盖整个作业腔，不会被操作人员手臂遮挡形成阴影。柜体内部操作腔底部设计为倾斜式落砂面，磨料喷射后可沿斜面汇集到下方的磨料分选回收机构，无需人工频繁清理散落磨料，降低作业辅助时间。柜体侧面设置可开合的密封检修门，门体周边粘贴海绵密封条，关闭后可保证腔体密封性，检修门尺寸为500mm600mm，可方便放入尺寸较大的待处理工件，同时便于后期更换内部喷枪、清理回收槽堵塞物。

　　从安装边界来看，设备整体占地尺寸不超过1300mm1000mm，顶部距离地面总高度为1750mm，安装时仅需在柜体后侧预留200mm的管道连接空间，左右两侧各预留300mm的操作开门空间即可，不需要额外做地面基础固定，放置在硬化水泥地面上调平后即可对接电源、除尘管道投入使用。结构设计上所有钣金折弯件均预留2mm的焊接余量，方管机架连接处采用满焊后打磨处理，外部钣金件采用螺栓连接固定在机架上，后期若出现钣金磨损可单独更换，无需整体报废柜体。操作腔内部所有棱角均做圆弧过渡处理，避免磨料在棱角处堆积，同时减少高速磨料对柜体边角的冲蚀磨损，延长柜体整体使用寿命。手孔位置的设计同时兼顾了不同身高操作人员的使用需求，中间手孔对应常规身高作业人员，两侧手孔可用于处理腔体内边角位置的工件，无需频繁挪动工件位置即可完成全表面喷砂处理。柜体支腿之间设置横向方管拉筋，提升整体机架的刚性，即使长时间放置较重工件也不会出现机架变形问题，拉筋位置同时可作为脚踏区域，方便操作人员作业时借力调整站姿。
