哈斯VF6立式三轴加工中心结构模型

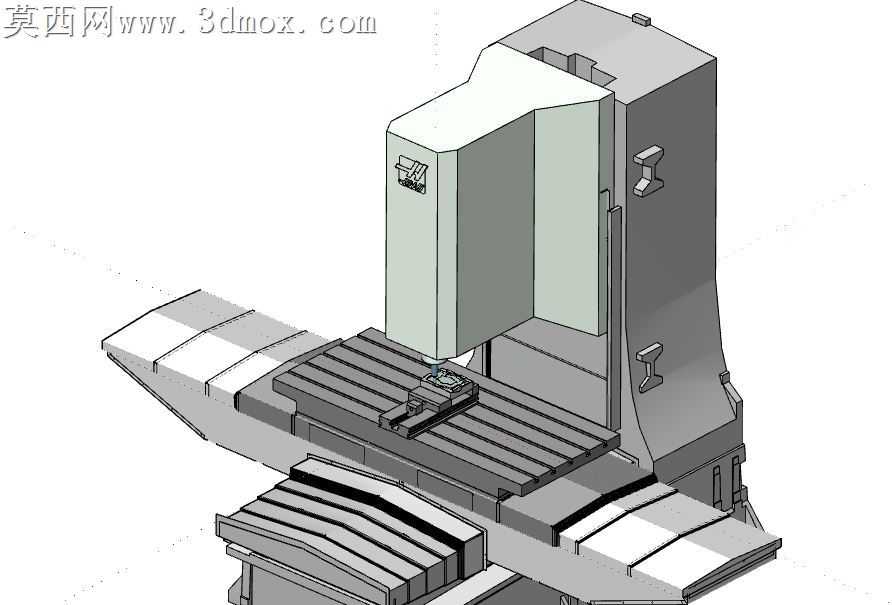

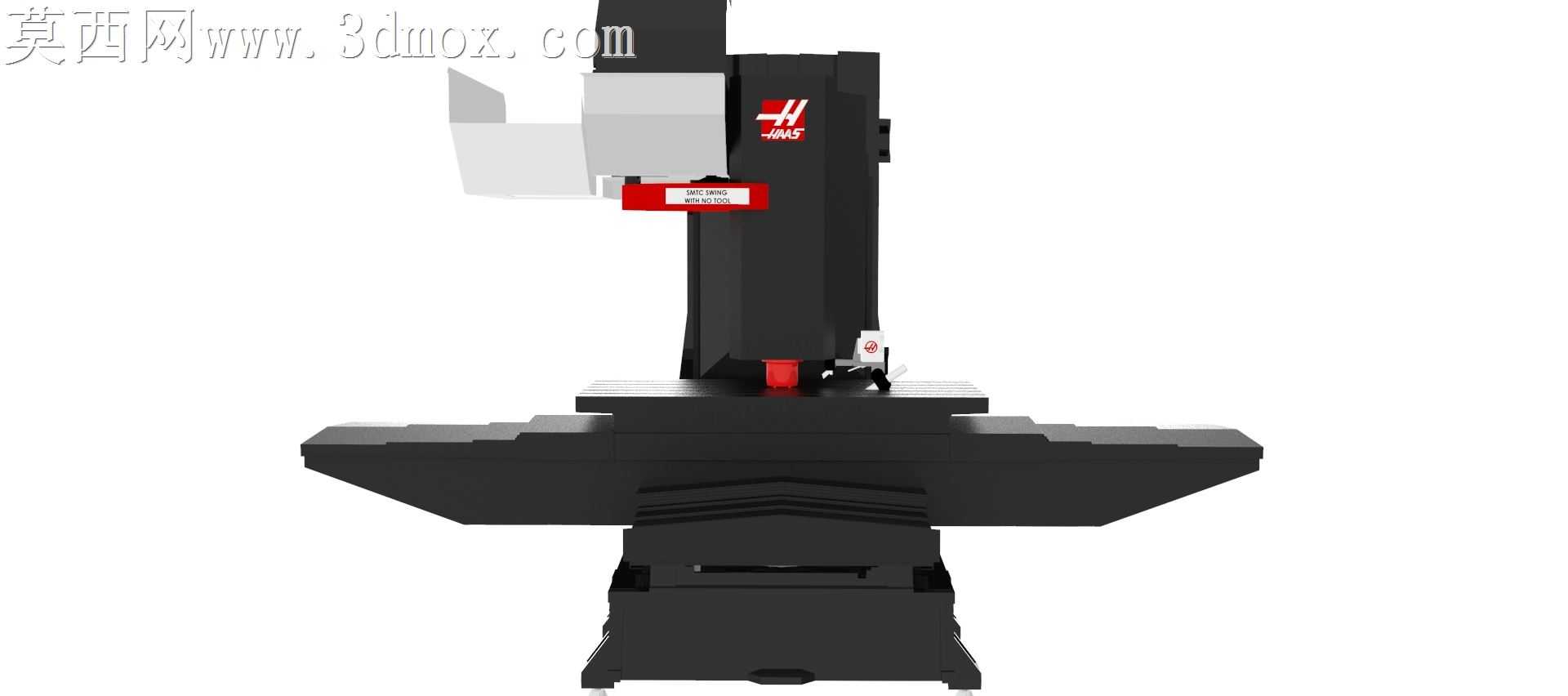

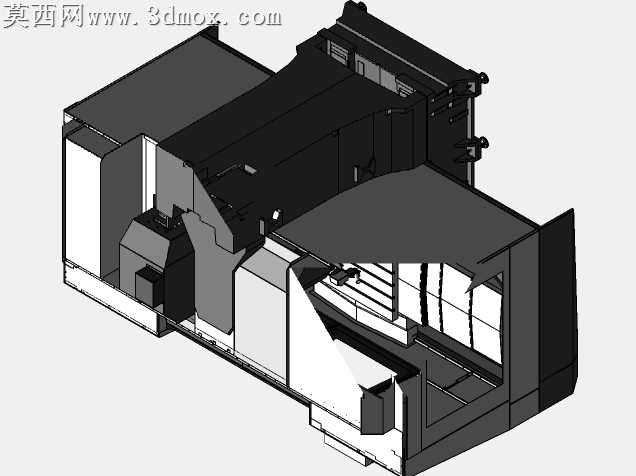

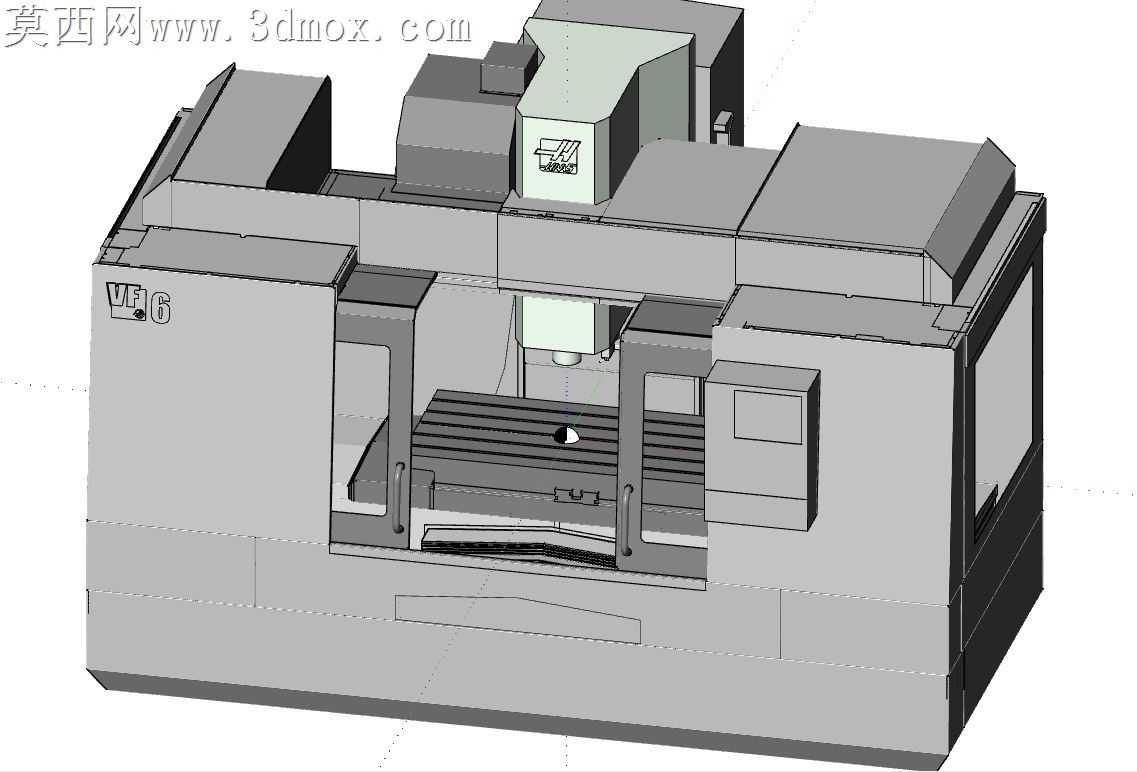

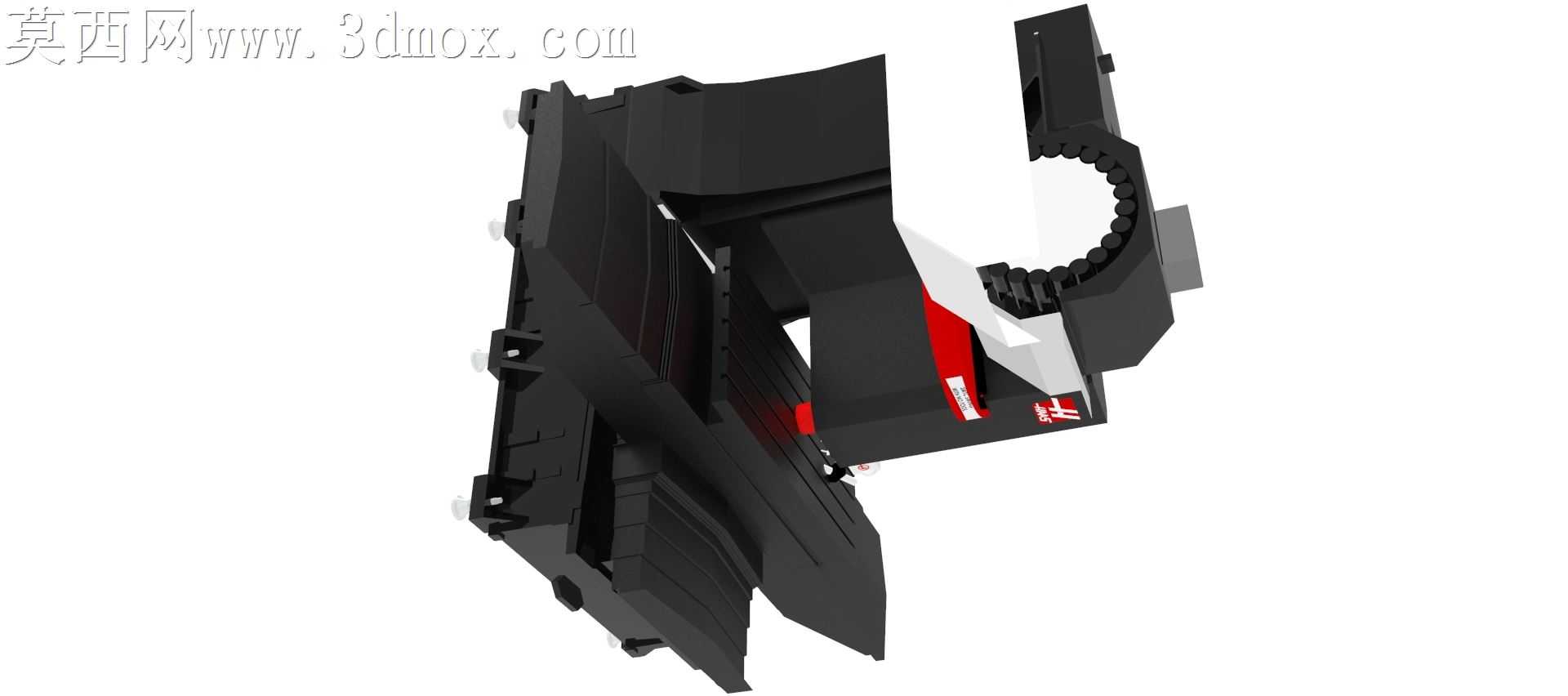

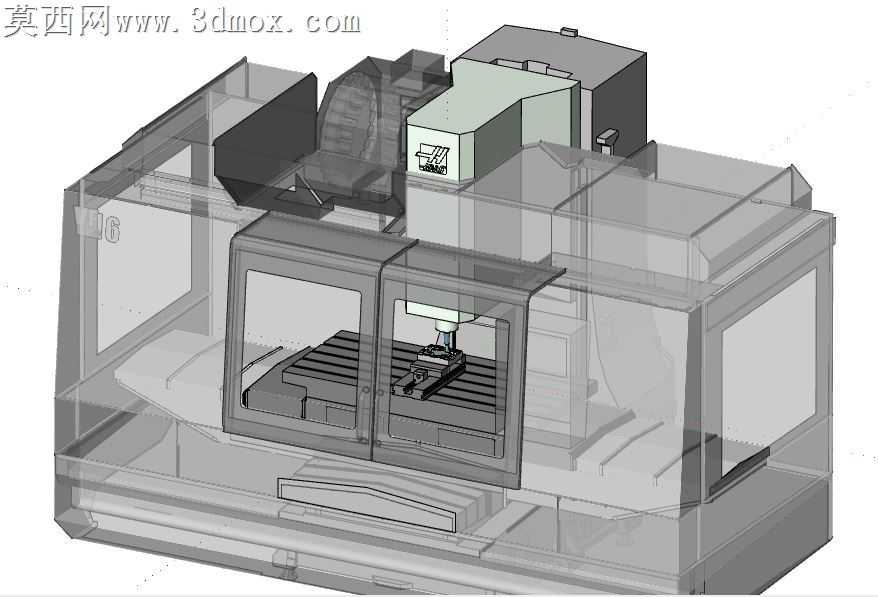

本模型为哈斯VF6立式三轴加工中心的完整三维结构建模成果，建模过程严格参照真实哈斯VF6机床的实际尺寸比例与结构布局搭建，完整还原了立式加工中心的核心组成部分。模型首先构建了机床的床身基座部分，采用灰铸铁材质的视觉渲染效果，还原了床身高刚性的结构特质，床身的加强筋布局、安装基准面的结构细节都做了精准还原，保证整体结构的力学合理性呈现。随后完成了立柱部分的建模，立柱采用固定立式布局，侧面的导轨安装面、主轴箱滑动配合面的结构都按照真实机床的装配关系搭建，主轴箱部分还原了主轴安装位、打刀缸结构、配重块连接位的细节，主轴端面的刀具安装接口也做了对应呈现，还原了主轴高速运转的结构基础。工作台部分完整还原了三轴运动的滑台结构，X轴、Y轴的滑台叠层布局清晰，导轨滑块的安装位置、丝杠螺母副的装配位置都做了精准定位，工作台面的T型槽结构按照真实加工中心的槽距、槽宽尺寸建模，可直观呈现工件装夹的基准结构。机床的外防护部分采用半包围式结构建模，钣金防护的折边、观察窗位置、操作面板安装位都做了对应还原，防护材质采用冷轧钢板喷塑的渲染效果，观察窗采用透明聚碳酸酯材质的半透明渲染，还原真实机床的防护视觉效果。模型还搭建了机床运动仿真的结构基础，各运动轴的配合关系按照真实机床的运动行程设置，可实现X、Y、Z三轴的进给运动模拟，同时还原了主轴的旋转运动结构，可用于机床加工运动学的演示验证。整体建模过程中，各零部件的装配约束完全按照真实机床的装配工艺设置，不存在结构干涉问题，各运动部件的行程范围符合哈斯VF6机床的真实参数，既可以用于机床结构的教学演示，也可作为数控加工仿真的虚拟机床载体，帮助使用者直观理解立式三轴加工中心的结构组成与运动原理。
