可调式棘轮快速扳手结构设计方案

　　在设备运维、产线装配、户外抢修等各类需要频繁拆装紧固件的作业场景里，常规开口或梅花扳手需要反复脱离螺栓调整卡位角度，在操作空间受限的工位上效率极低，这款棘轮结构的快速扳手正是针对这类痛点完成的结构设计。从实际使用逻辑出发，这款扳手的核心功能是在不脱离紧固件的前提下，通过单向棘轮结构实现小角度往复摆动即可完成螺栓的拧紧或松脱，作业时无需反复调整扳手与螺栓的啮合位置，尤其适合管路密集区、设备内部深腔、车架夹缝这类操作摆角不足30度的受限空间，能大幅减少无效动作占比，降低作业人员的操作强度。

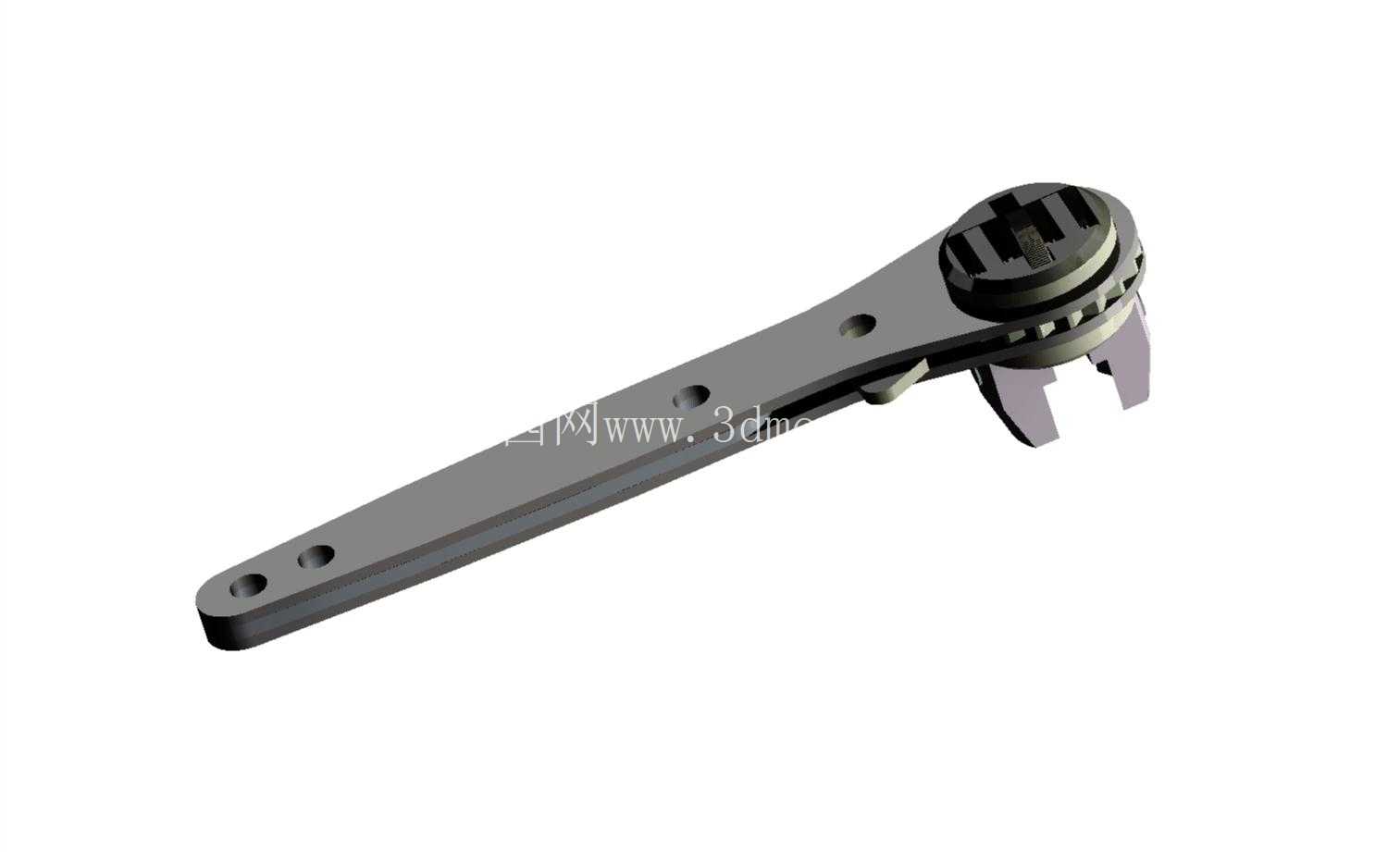

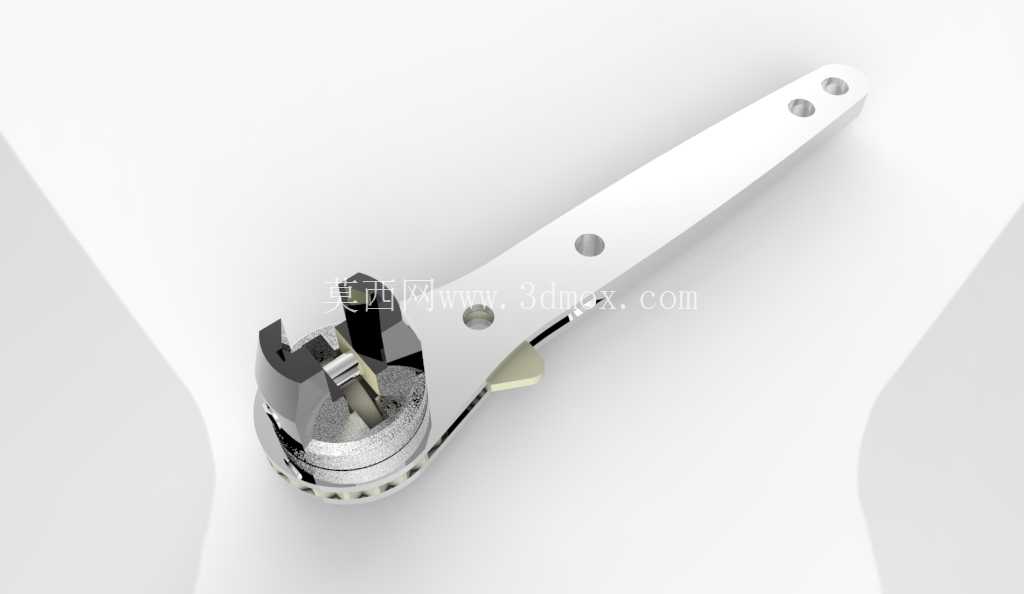

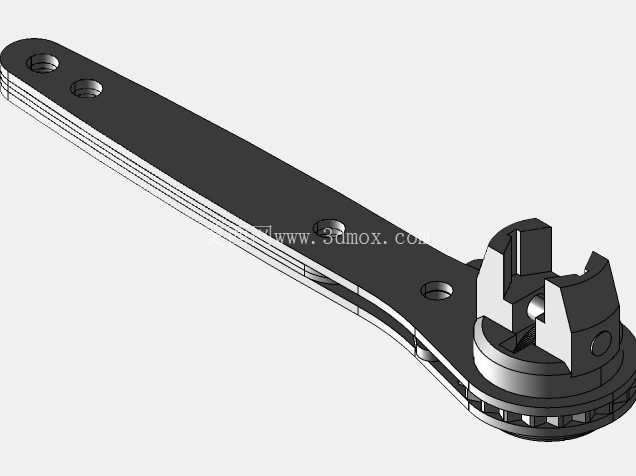

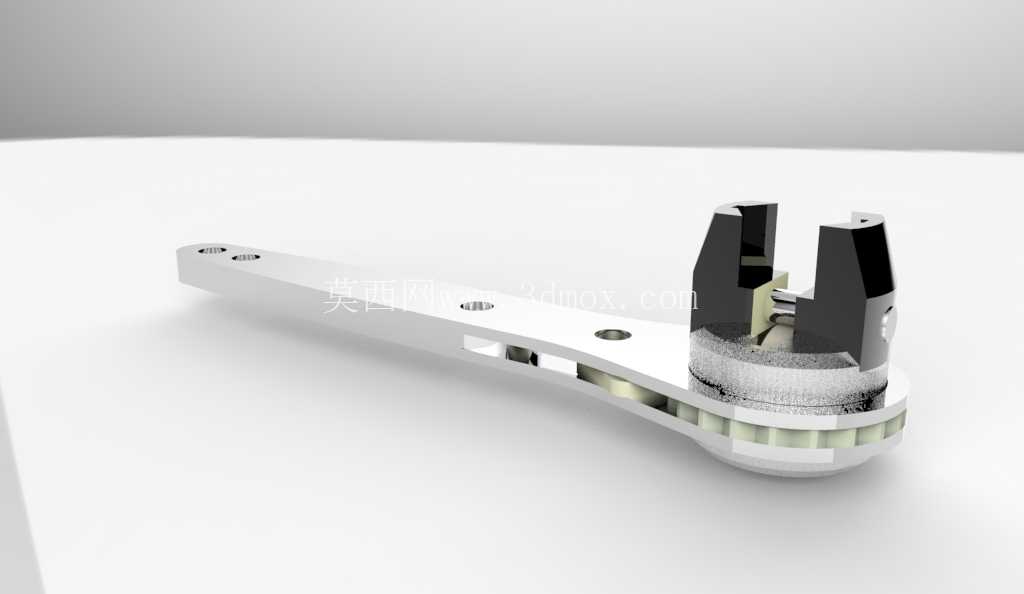

　　设计阶段首先敲定的是头部棘轮组件的啮合逻辑，采用棘爪与棘轮齿的单向锁止结构，头部夹块预留标准紧固件的卡位尺寸，可适配对应规格的外六角螺栓、螺母，夹块的开口公差按照通用紧固件的h6级配合精度设计，既保证卡位时不出现滑牙晃量，又能快速卡入紧固件头部，不会因为公差过紧导致卡位卡滞。扳手臂身采用长条形等强度结构设计，沿臂身长度方向预留了三个安装定位孔，这些孔位并非多余设计：一方面可根据作业力矩需求，在对应孔位加装加力杆延长力臂，应对大扭矩紧固需求；另一方面在批量装配工位上，可通过这些孔位将扳手固定在简易助力支架上，适配半自动装配工位的操作需求，减少手持作业的疲劳感。

　　臂身内部做了局部镂空减重设计，在保证扳手臂身抗弯强度的前提下，去除非受力区域的多余材料，整体重量控制在手动工具长时间作业可接受的范围内，不会因为臂身过重导致操作疲劳。尺寸边界上，这款扳手的整体长度按照手动操作的最优力臂区间设计，头部棘轮组件的外径控制在可适配常规M6-M12紧固件的尺寸范围内，头部厚度做了薄型化处理，可伸入深度较浅的沉头螺栓工位完成操作，不会因为头部过厚无法贴合紧固件安装面。臂身的宽度从头部向尾部逐步收窄，尾部做了圆弧过渡处理，避免操作时硌手，同时尾部的圆弧尺寸可适配简易挂绳安装，方便高空作业时将扳手系在安全绳上防止坠落。结构细节上，棘轮组件的棘爪采用弹簧顶紧结构，保证换向时棘爪能顺畅卡入棘轮齿槽，不会出现跳齿打滑的问题，齿形的受力角度经过反复验算，在额定力矩下齿面的接触应力处于材料许用应力范围内，长期使用不会出现齿面崩裂、磨损过快的问题。头部夹块与棘轮座采用分体式装配结构，夹块磨损后可单独更换，无需整体报废整个扳手，降低长期使用的耗材成本。臂身与头部的连接位置做了加厚过渡处理，这个位置是扳手受力时的应力集中区，通过圆弧过渡加厚的方式分散应力，避免大扭矩操作时出现臂身从头部断裂的风险。

　　实际应用中，这款扳手可覆盖汽车维保、机械设备装配、家电组装、管道安装等多个领域的紧固件作业需求，相比普通扳手，在连续拆装螺栓的工位上作业效率可提升60%以上，尤其是在需要快速完成大量同规格紧固件拆装的流水线工位，这种单向棘轮的结构设计能让作业人员的动作幅度大幅减小，单工位的作业节拍可得到明显优化。建模过程中对所有活动配合面都做了间隙预留，棘轮与棘爪的配合间隙控制在0.02-0.05mm之间，既保证转动灵活无卡滞，又不会因为间隙过大导致换向时出现空程过大的问题，臂身的所有棱边都做了倒圆角处理，不仅是为了握持舒适，也能消除热处理后的应力集中点，提升零件的整体结构强度。
