带导流口实验室耐温敞口水桶结构设计

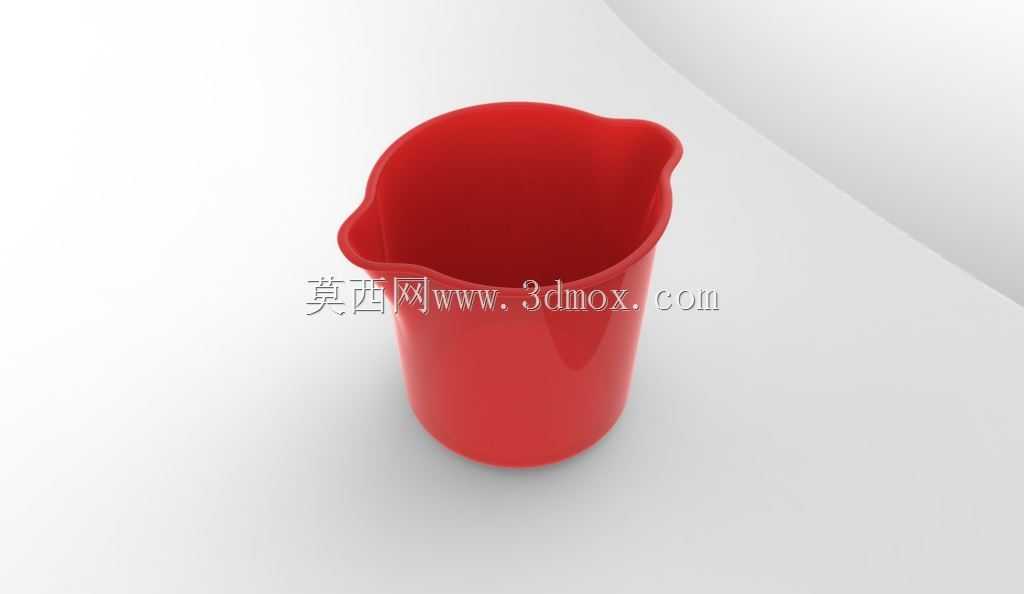

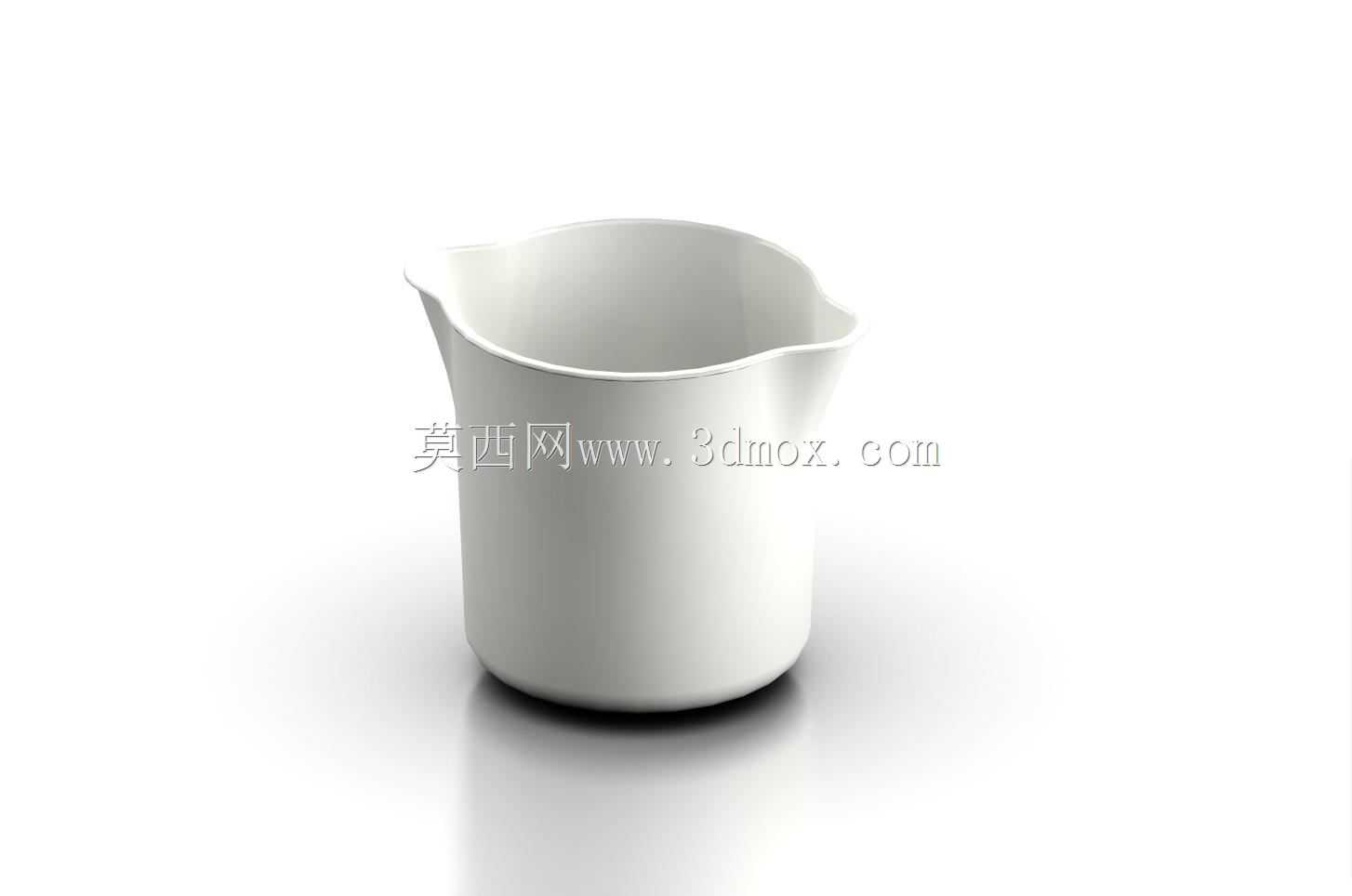

日常在实验室小批量试剂调配、生产车间工序间液态物料中转、小型加工环节切削液临时盛装的场景里，这类带双侧导流口的敞口水桶是出镜率极高的基础盛装器具，很多刚入行的结构设计人员容易把这类容器的结构想的过于简单，觉得就是一个带底的圆筒，实际落地使用时才会发现很多容易忽略的细节问题。首先从实际使用场景的需求倒推设计逻辑，这类敞口容器最常遇到的使用痛点，首先是倾倒液体时的流挂问题，普通直边圆筒在倾倒液态物料时，液体很容易顺着桶的外壁往下流，不仅会造成物料浪费，若是盛装具有腐蚀性的试剂或者带油污的切削液，还会污染操作台面、腐蚀桶身外壁的标识，甚至带来操作安全隐患，因此在桶口位置设计对称的两个导流口，就是为了适配左右手不同操作习惯的人员，不管是习惯左手持握还是右手持握倾倒，都能让液体顺着导流口的弧度形成稳定的液流柱，避免流挂现象出现。其次是桶身的壁厚设计，不能做等壁厚处理，很多新手建模时直接给整个桶身统一壁厚，实际生产不管是采用注塑成型还是陶瓷烧结工艺，桶底位置因为需要承受整桶液体的重量，同时放置时会和台面产生接触摩擦，壁厚要比桶身上部厚15%-20%，同时桶底和桶身的衔接位置要做足够半径的圆角过渡，避免应力集中，在盛装高温液体或者受到轻微磕碰时出现开裂的问题。桶身的高度和直径比例也需要结合实际使用场景做匹配，这类小容量的敞口水桶，高径比控制在1.1:1左右是比较合适的比例，既不会因为直径过大导致放置时占用过多操作台面空间，也不会因为高度过高导致重心偏上，盛装液体后容易被碰倒。桶口位置要做一圈微向外翻的卷边结构，这个结构有三个实际作用，第一是提升桶口的结构强度，避免敞口位置因为长期使用或者磕碰出现变形；第二是给操作人员提供持握的受力位置，倾倒液体时手指可以扣在卷边下方，发力更稳定；第三是可以适配配套的桶盖，若有临时密封需求，卷边结构可以和桶盖的密封圈形成稳定的贴合密封面。另外桶底的设计不能做成完全平整的平面，要在桶底最外侧做一圈高度0.5-1mm的凸台支撑环，这样桶身放置在台面上时，只有支撑环和台面接触，既可以避免桶底平面因为加工公差导致放置不稳，也能减少桶底和台面的摩擦面积，拖动的时候更顺畅，同时如果台面上有少量积水或者积液，凸台结构可以把桶底和积液隔开，避免桶底长期被液体浸泡出现腐蚀或者老化加速的问题。从建模的细节来看，桶身的内壁要做光滑过渡，不能有明显的台阶或者棱角，一方面是方便倾倒液体时残留的液体可以顺利流出，减少物料挂壁残留，另一方面也方便使用后的清洗工作，尤其是在实验室使用场景下，容器内壁无清洁死角是很重要的要求，避免不同试剂交叉污染。导流口的弧度设计要经过反复验证，导流口的最外侧边缘要做薄边处理，让液体的断裂点刚好在导流口的最尖端，这样倾倒结束后，残留的液滴会顺着导流口尖端回流到桶内，不会顺着外壁流淌。另外桶身的外壁不需要做多余的防滑纹路，因为这类小容量容器盛装液体后的总重量不会过大，光滑的外壁反而更方便清洁，若有防滑需求，可以在桶身中部靠下的位置做一圈内凹的持握区，持握区的弧度要贴合人手握拳时的手指弧度，提升持握时的贴合度，减少长时间持握的疲劳感。还要考虑温度适配的问题，这类容器经常会用来盛装高温液体或者低温冷却液，因此桶身的材料膨胀系数要和使用场景匹配，设计时要预留足够的形变余量，避免在极端温度下出现桶身变形导致放置不稳的问题。很多设计人员在做这类基础容器时，容易忽略放置的边界尺寸，实际上这类容器经常会被放在试剂架层板、机床旁的工具台、实验室通风橱内，因此桶身的最大外轮廓直径要适配常规的层板间距和操作位预留空间，不能出现尺寸过大放不进常规操作位的问题，同时桶身的重心要尽量靠下，也就是桶底位置的重量占比要适当提高，提升放置时的稳定性，即使被轻微碰触也不容易倾倒。另外，双侧导流口的对称设计，也让容器在流水线工位上使用时，不需要特意调整导流口的朝向，不管操作人员站在哪个方位，都能找到合适的倾倒位置，提升工序操作的效率。从结构强度验证的角度，设计时要考虑桶身装满液体后，提起桶身卷边位置时的结构强度，卷边和桶身的衔接位置要做圆角过渡，避免应力集中导致卷边开裂，桶底和桶身的衔接圆角半径不能过小，否则在承受满桶液体重量时，衔接位置容易出现应力开裂的问题。
