径向蜗壳风机金属蜗壳流道结构

　　该结构围绕离心式径向通风设备的蜗壳主体展开，蜗壳是离心风机中承接叶轮出口气流、完成动能向静压转换并引导介质沿切向排出的关键承压壳体。在实际工程现场，这类结构常见于车间局部排风、设备冷却风道、燃烧助风系统、物料气力输送前段以及小型工业增压单元中。气流从叶轮外缘进入蜗形通道后，沿螺旋扩压流道逐步改变方向，流通截面沿周向连续扩大，使高速气流的速度能被有序回收，降低直接转向带来的冲击损失。

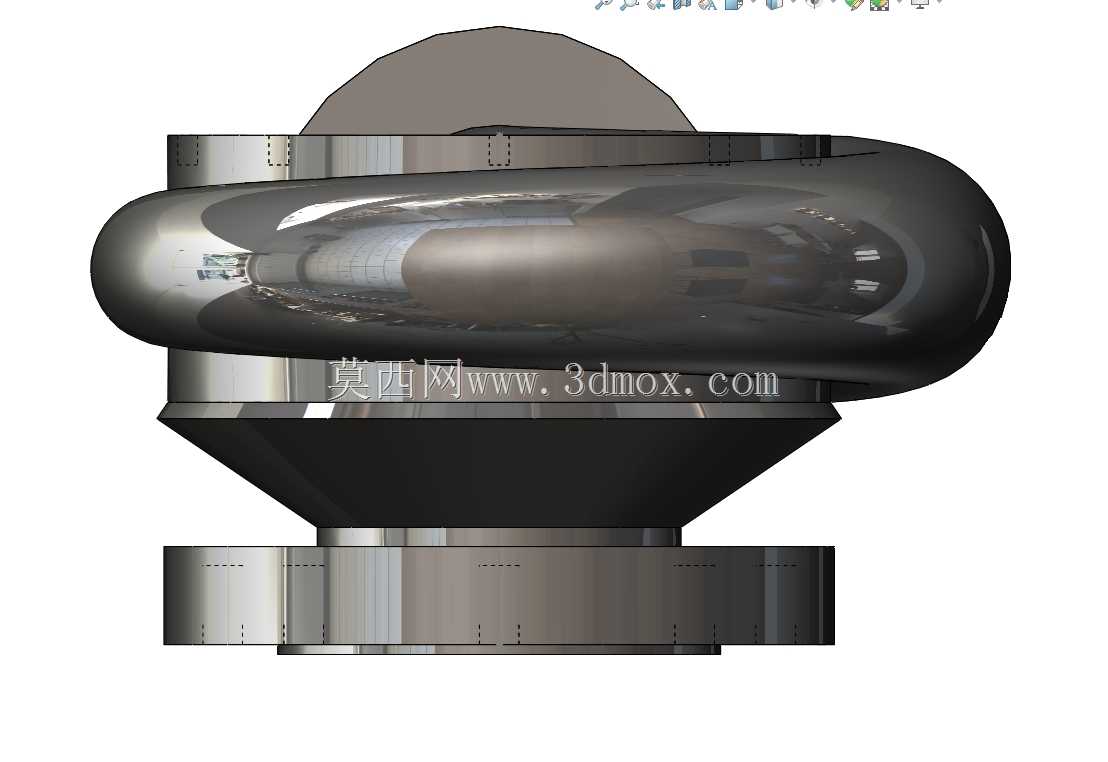

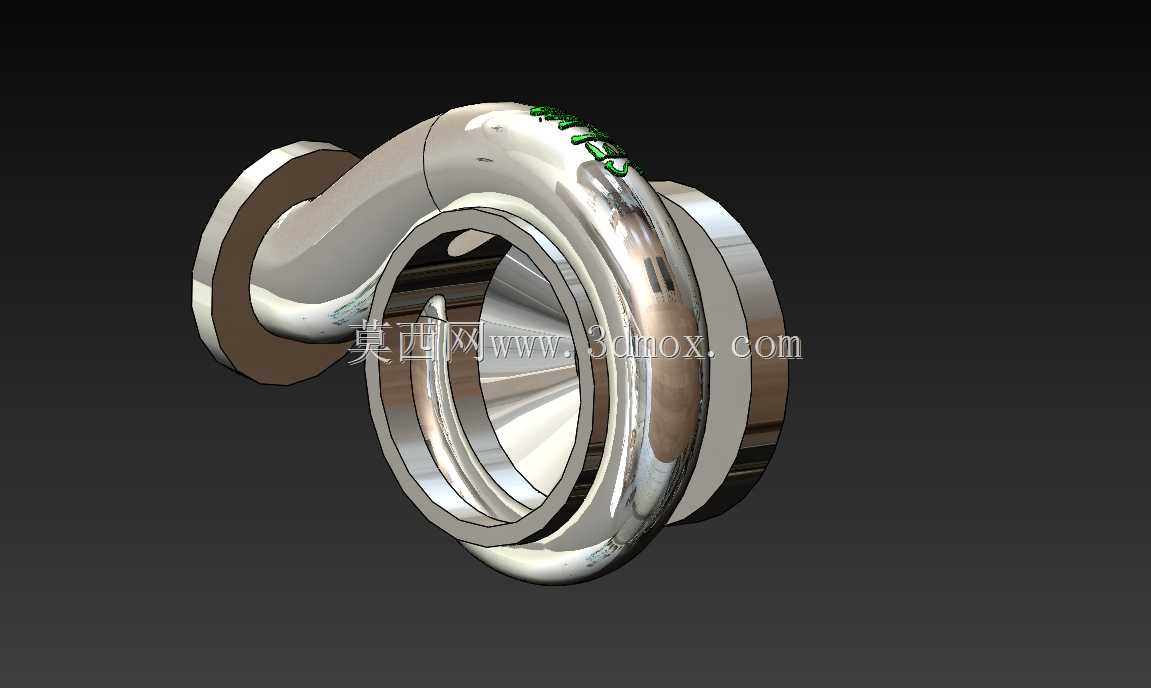

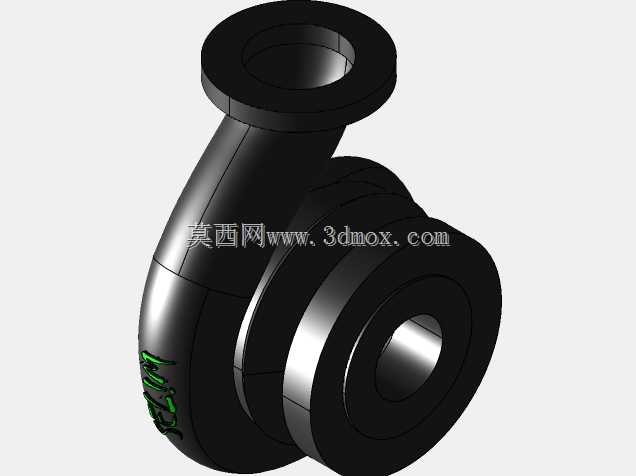

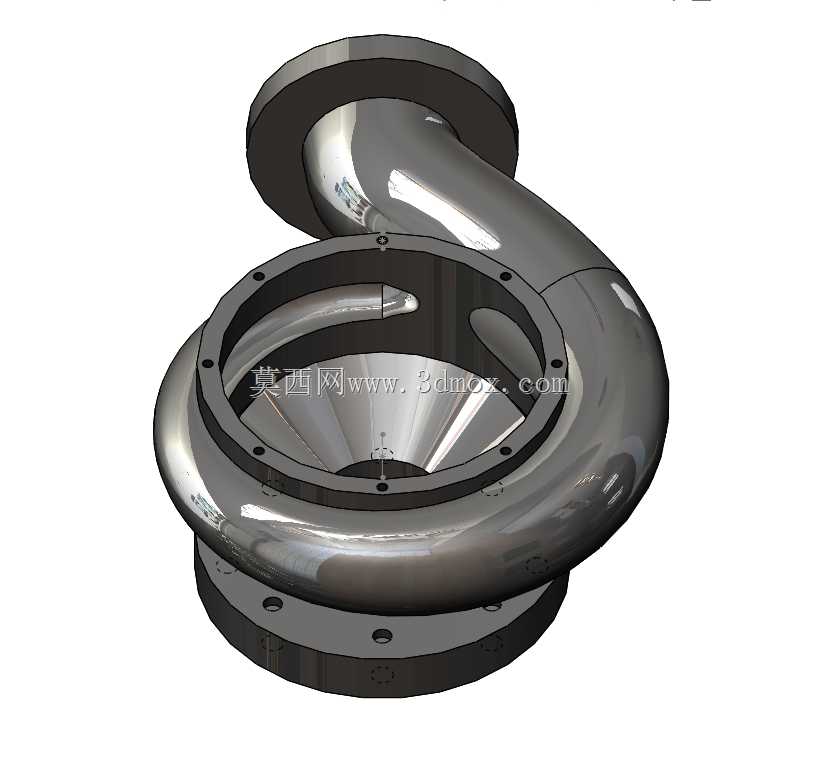

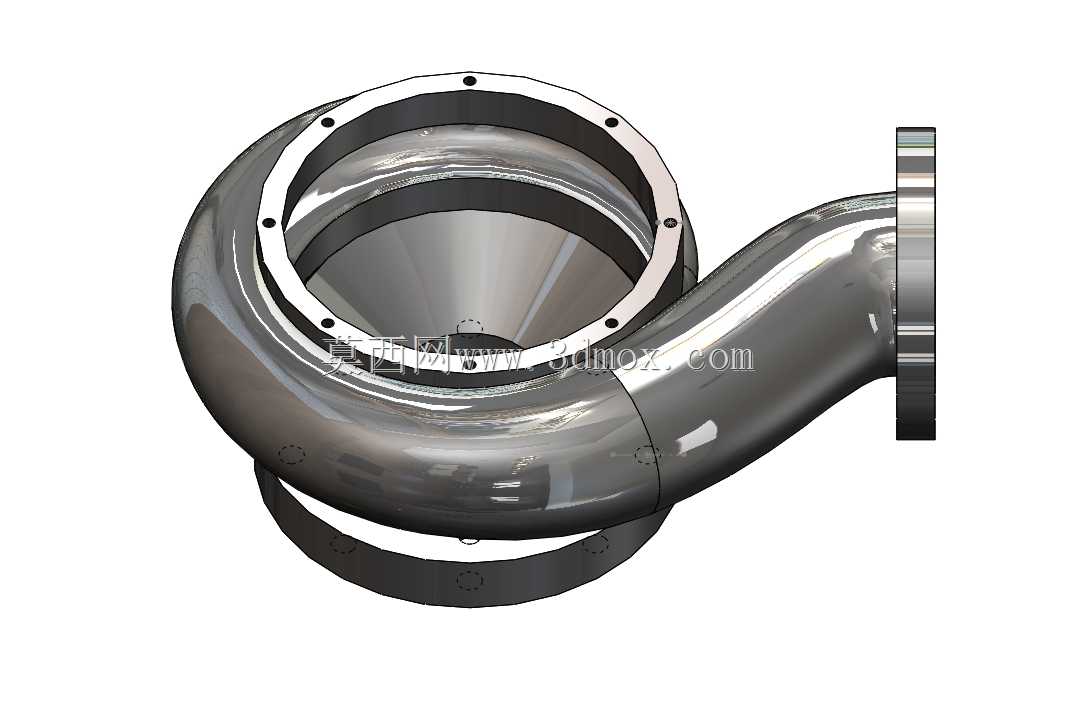

　　从建模处理上看，壳体外形采用连续变截面螺旋扫掠思路，蜗舌区域需要重点控制与叶轮外缘的间隙：间隙过小，转动件与固定件之间容易因制造偏差、热膨胀或振动产生擦碰，同时窄缝处会产生明显的离散频率噪声；间隙过大，从高压出口侧回流到叶轮入口附近的泄漏量增加，整机风压和效率都会受到影响。模型中蜗壳侧壁与环形叶轮容纳腔保持同轴关系，中心大开孔用于对应叶轮装配区域，侧方渐扩弯管则形成出风口连接边界。

　　结构设计时不能只关注外观曲面是否顺滑。蜗壳内壁的曲率变化直接决定气流分离位置，若局部扩压过快，边界层容易在侧壁或蜗舌附近脱离，形成涡流区，带来风量衰减和异常噪声；若扩压过缓，则壳体外形尺寸增大，占用安装空间并增加材料消耗。实际选型校核中，需要结合叶轮直径、出口宽度、设计风量和目标风压，确定蜗壳宽度、基圆直径、蜗壳张开度以及出口接管断面。金属壳体还需考虑板厚过渡、焊接或铸造工艺余量，以及法兰、支脚、加强筋等附件的连接位置。

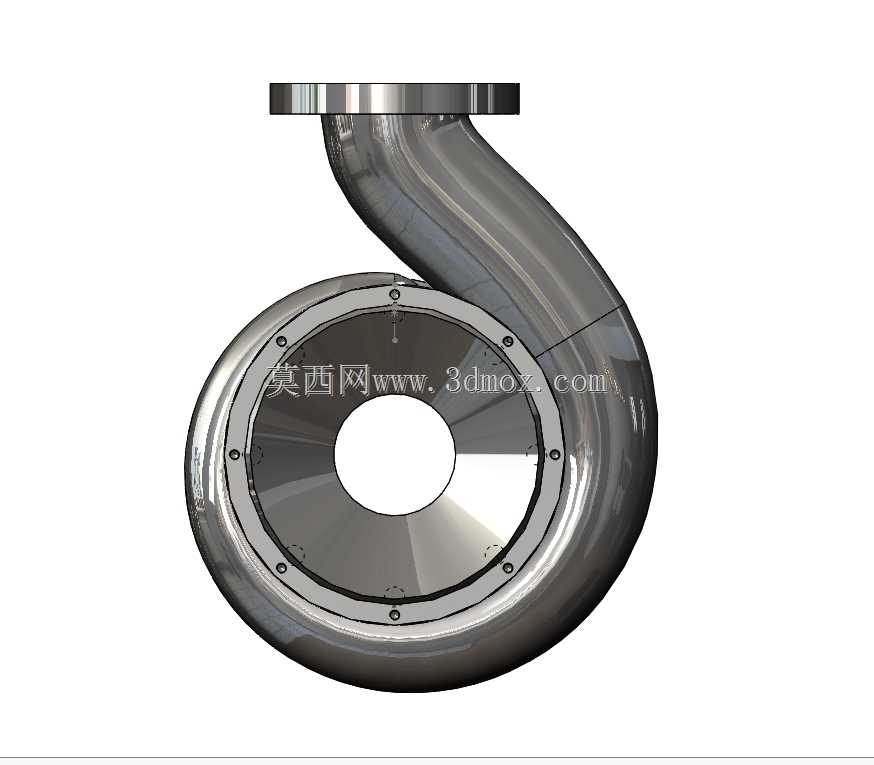

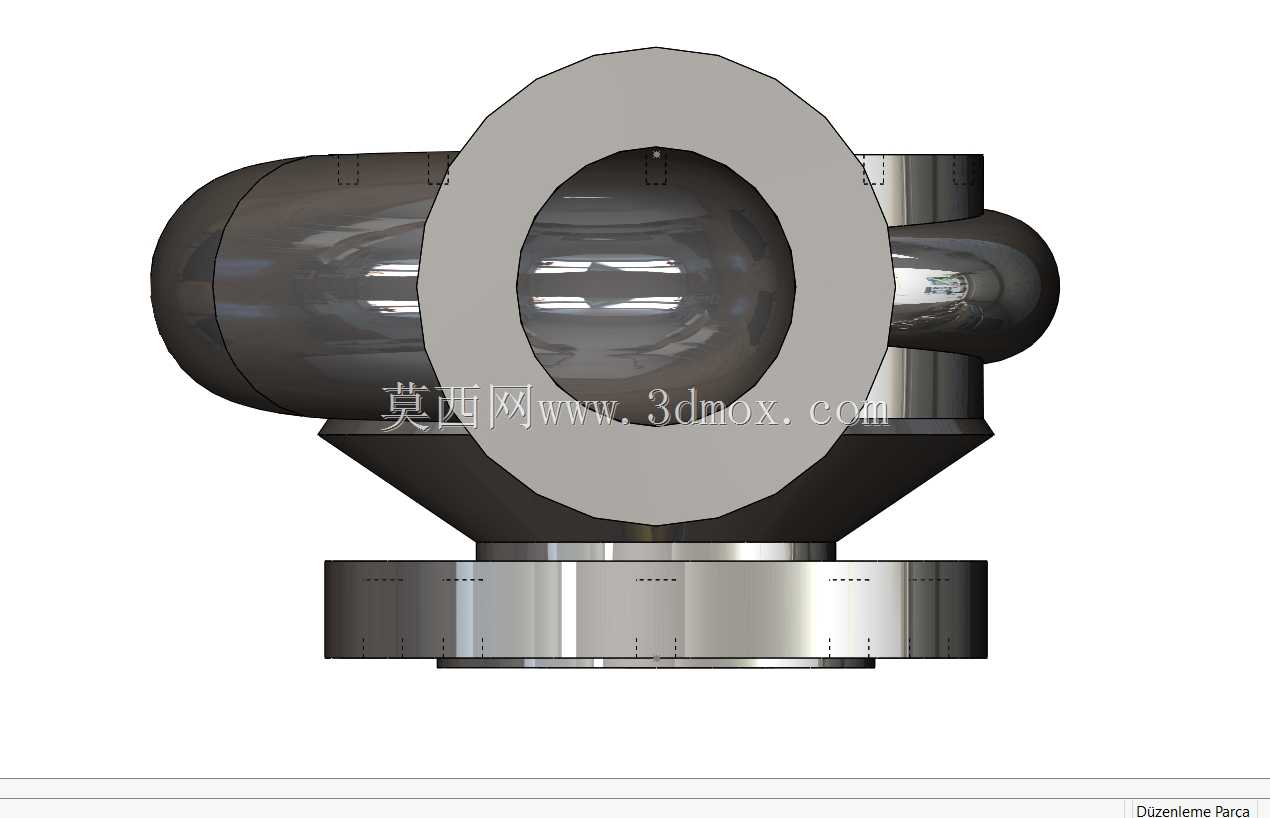

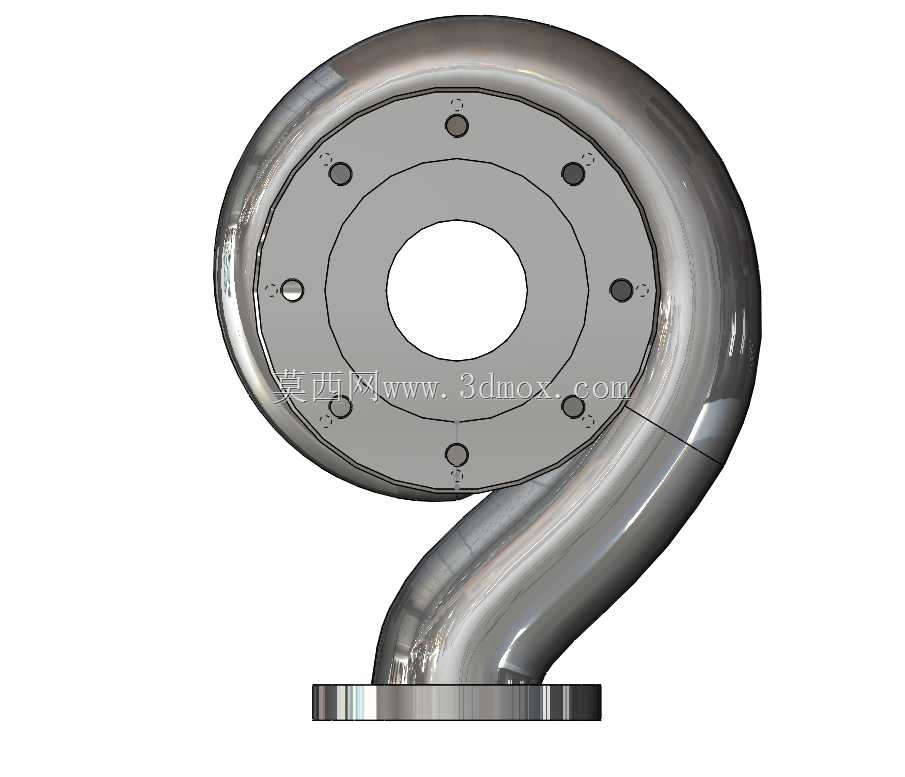

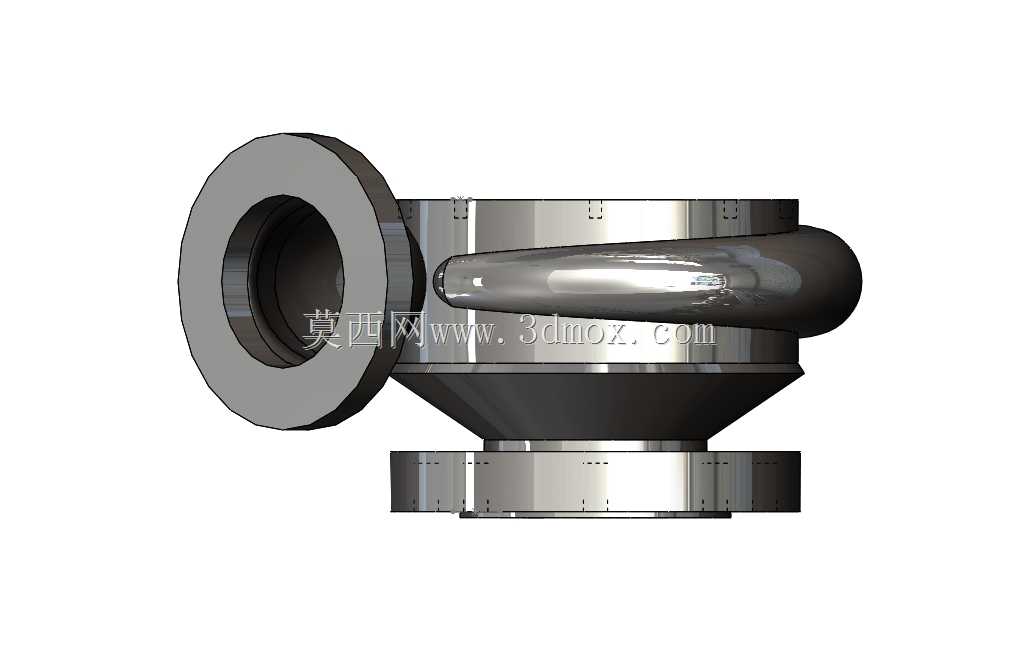

　　安装边界方面，中心环形端面通常作为与风机侧板、进风集流器或传动支架配合的基准面，装配时应保证该端面与叶轮旋转轴线垂直，否则会造成周向间隙不均。侧向出口在对接风管时应避免紧接急弯，若空间受限必须转弯，宜在出口后保留一段直管或设置导叶，以减少出口阻力反传至蜗壳内部。壳体下方和背部的支撑面需要承受整机重量及电机振动，螺栓孔位置应避开蜗壳薄壁高应力区，必要时在支座与壳体之间增加局部加厚块。

　　对于三维结构人员，该类模型的价值在于把气动流道、装配接口和制造约束放在同一壳体上检查。曲面建模时应保证螺旋流道在各角度截面上的连续性，出风口与蜗室相接处不能出现突兀折边；金属实体化后还要核查壁厚是否均匀、蜗舌处是否存在难以加工的尖角、检修空间是否允许叶轮从轴向装入。经过这些处理，蜗壳不仅承担导风功能，也成为连接叶轮、风管、机架和驱动部件的核心承载件。
