微型直通球阀拆解式三维结构设计

项目分类:阀门 发布时间:2022-06-09 ID:651245
  • 微型直通球阀拆解式三维结构设计
  • 微型直通球阀拆解式三维结构设计
  • 微型直通球阀拆解式三维结构设计
  • 微型直通球阀拆解式三维结构设计
  • 微型直通球阀拆解式三维结构设计
  • 微型直通球阀拆解式三维结构设计

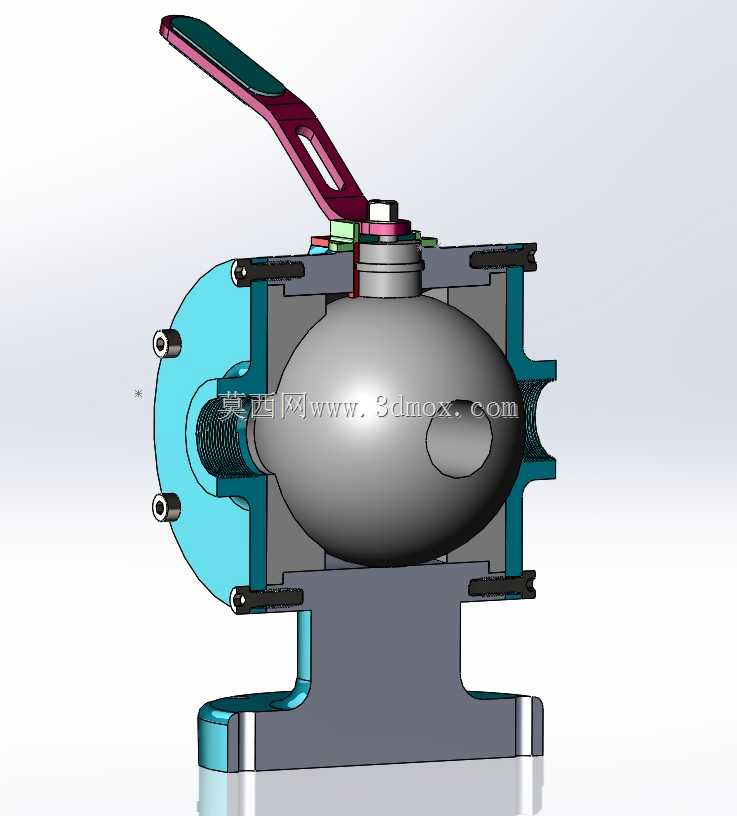

  这套微型球阀的三维结构围绕小通径管路的通断控制展开,核心采用中空穿孔球体作为启闭件,球体绕垂直于流道的轴线旋转90度即可完成全开与全关状态切换。全开状态下,球体通孔与进出口流道完全同轴,介质沿直线穿过阀腔,流阻集中在通孔入口倒角与出口扩压段,没有额外折流结构,适合清水、低压气体、低粘度润滑液等洁净介质的支路切断。全关状态下,球体通孔轴线转向垂直于流道,球面与两侧阀座密封面贴合,依靠手柄方位即可目视判断阀门状态,手柄长度方向与流道平行时为开启,垂直时为关闭,现场巡检无需拆解即可确认工位。

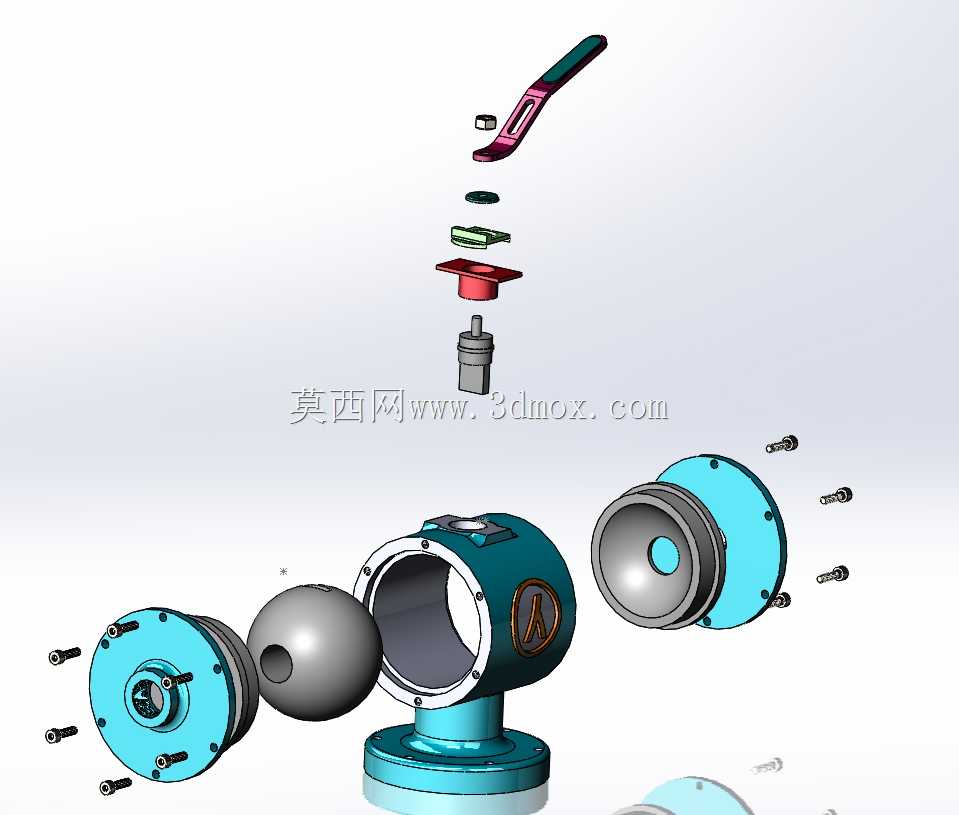

  从应用场景看,这类微型球阀多用于实验台架流体支路、小型自动化设备冷却回路、气动系统旁通、小型水处理模组以及教学演示管路。相比大口径工业球阀,它不需要复杂的蜗轮或气动执行机构,手动扳动手柄即可输出足够启闭扭矩;结构件数量少,拆装维护时可按手柄、阀杆、密封填料、压紧螺母、球体、左右阀座、阀体法兰的顺序逐层分离,爆炸视图中各零件的装配层级清晰,阀杆从阀体顶部插入,下端扁位与球体顶部凹槽配合,防止旋转过程中阀杆与球体打滑。

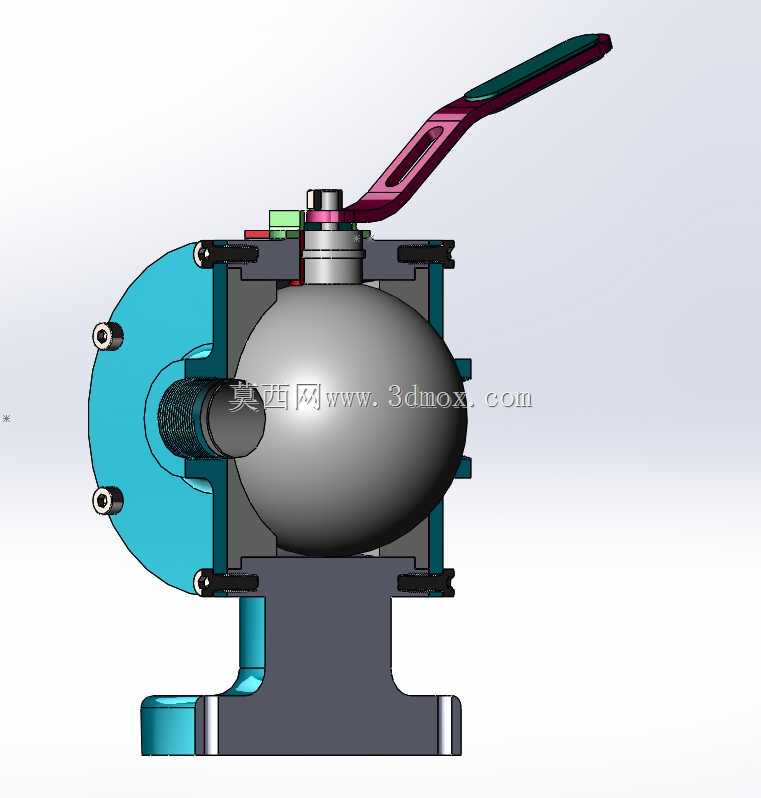

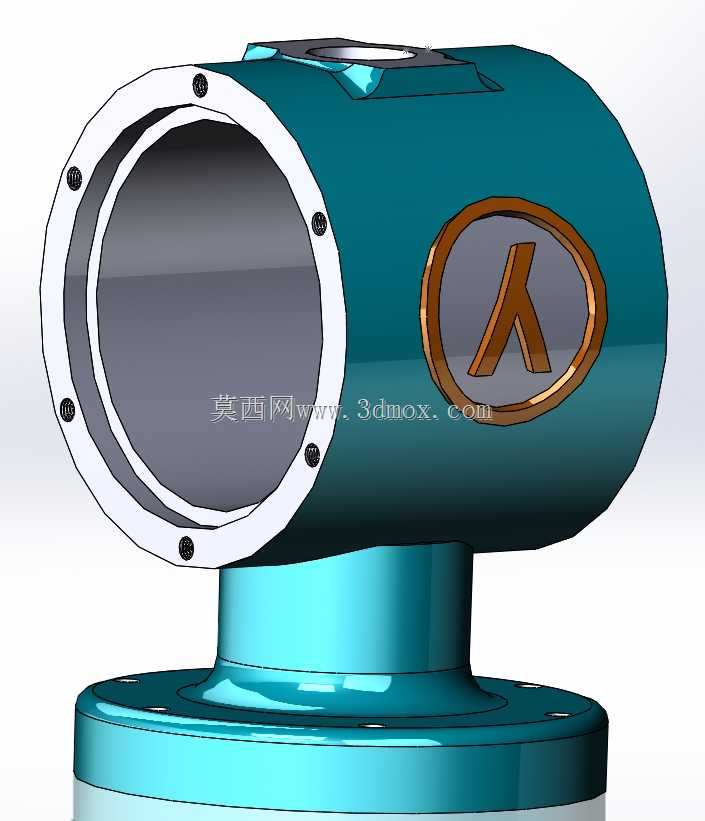

  设计思路上,阀体采用左右对合的筒式结构,两侧端盖通过周向均布螺钉与中部阀体连接,端盖内侧预留阀座安装台阶,阀座选用弹性密封材料,装配后通过端盖螺钉的预紧力把阀座压向球面,补偿加工公差带来的密封间隙。球体置于阀体中央腔室,上下方向由阀杆和底部定位结构约束径向位置,旋转时球面始终与阀座保持线接触或窄面接触。顶部阀杆穿过阀体孔位,孔内设置多级密封槽,装入填料后由压紧螺母锁紧,既减少介质沿阀杆外漏的风险,也为手柄提供稳定支撑。手柄采用长柄杠杆形式,端部贴合人手操作区域,根部与阀杆扁方配合,小角度转动即可带动球体完成动作。

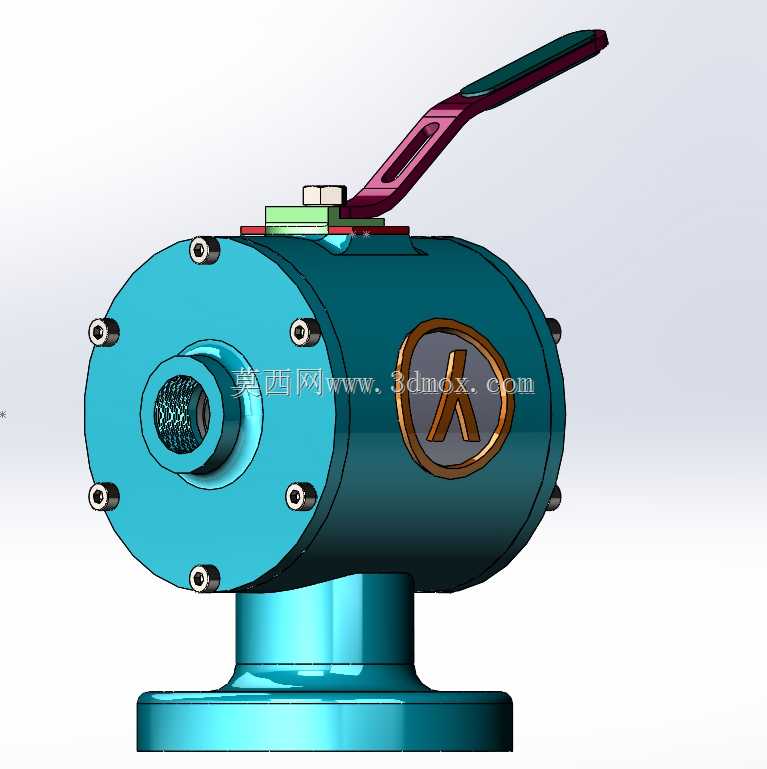

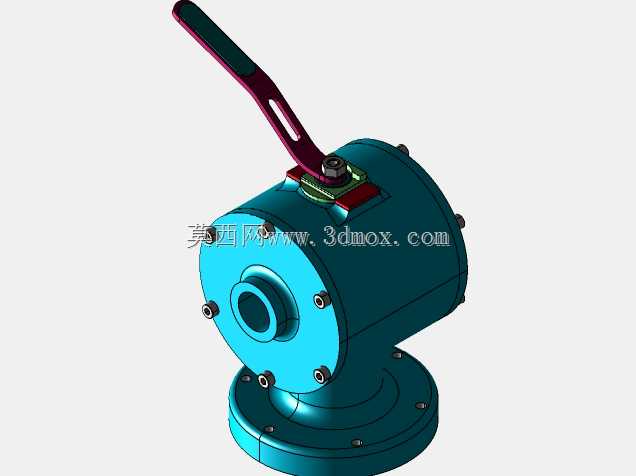

  外形与安装边界方面,整体呈卧式直通布局,进出口轴线保持水平,阀体底部带有圆形安装座,可通过座面螺栓固定在支架或设备底板上;两侧端盖外圆分布连接孔,适配小管径法兰或螺纹转接件。建模时需要重点控制球体通孔直径与公称通径一致,阀座密封面的球面半径与球体外圆匹配,端盖止口与阀体止口同轴,阀杆轴线穿过球心并垂直于流道轴线。若端盖螺钉分布圆过小,预紧后容易造成阀座偏压;若阀杆与填料孔间隙过大,高压工况下会出现外漏;若手柄旋转限位缺失,操作者可能超过90度行程,导致球体通孔偏离全开位置。

  结构校核时还要关注流体冲蚀方向。介质长期从一侧进入,入口阀座承受更高压差和颗粒冲刷,微型阀通常不建议用于含大量硬质颗粒的浆液;在冷却回路中,应保证阀门全开时通孔不缩径,避免局部节流造成气蚀或噪声。手柄打开位置与流道平齐,关闭位置横跨流道,这种状态可视化设计降低了误操作概率。对三维建模人员而言,爆炸状态需要表达清楚零件之间的装配先后关系:端盖螺钉沿轴向退出,端盖沿流道方向移开,阀座从腔室中取出,球体从阀体中部落下,阀杆沿竖直方向抽出,手柄最后从阀杆顶端分离。各配合面包括圆柱止口、球面密封、扁方传动、螺纹压紧和螺钉紧固,覆盖了小型阀门设计中常见的连接与密封形式,也便于在选型阶段核对安装空间、操作高度和管路方向。
