车间装配作业双抽屉分类收纳工具车

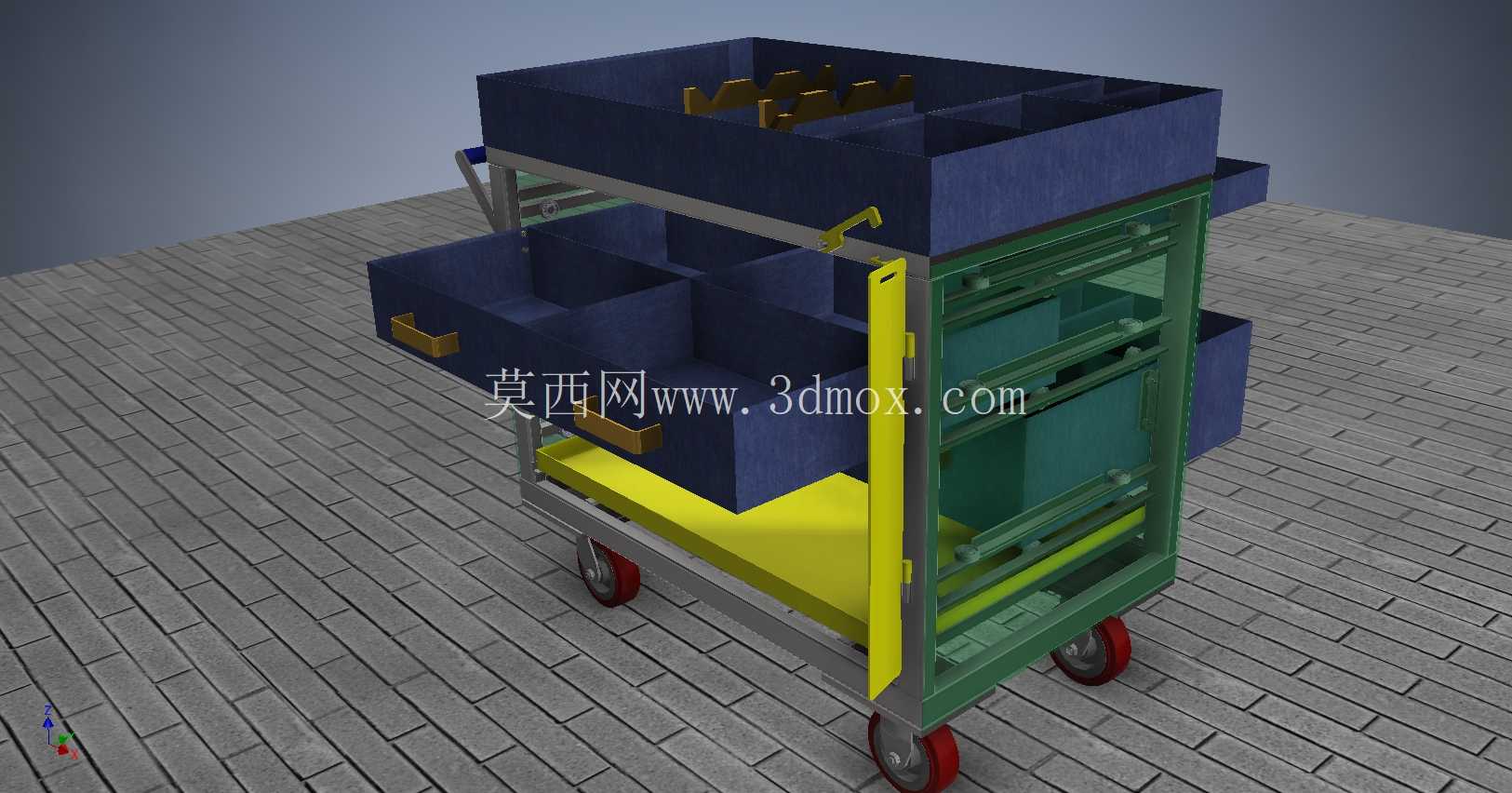

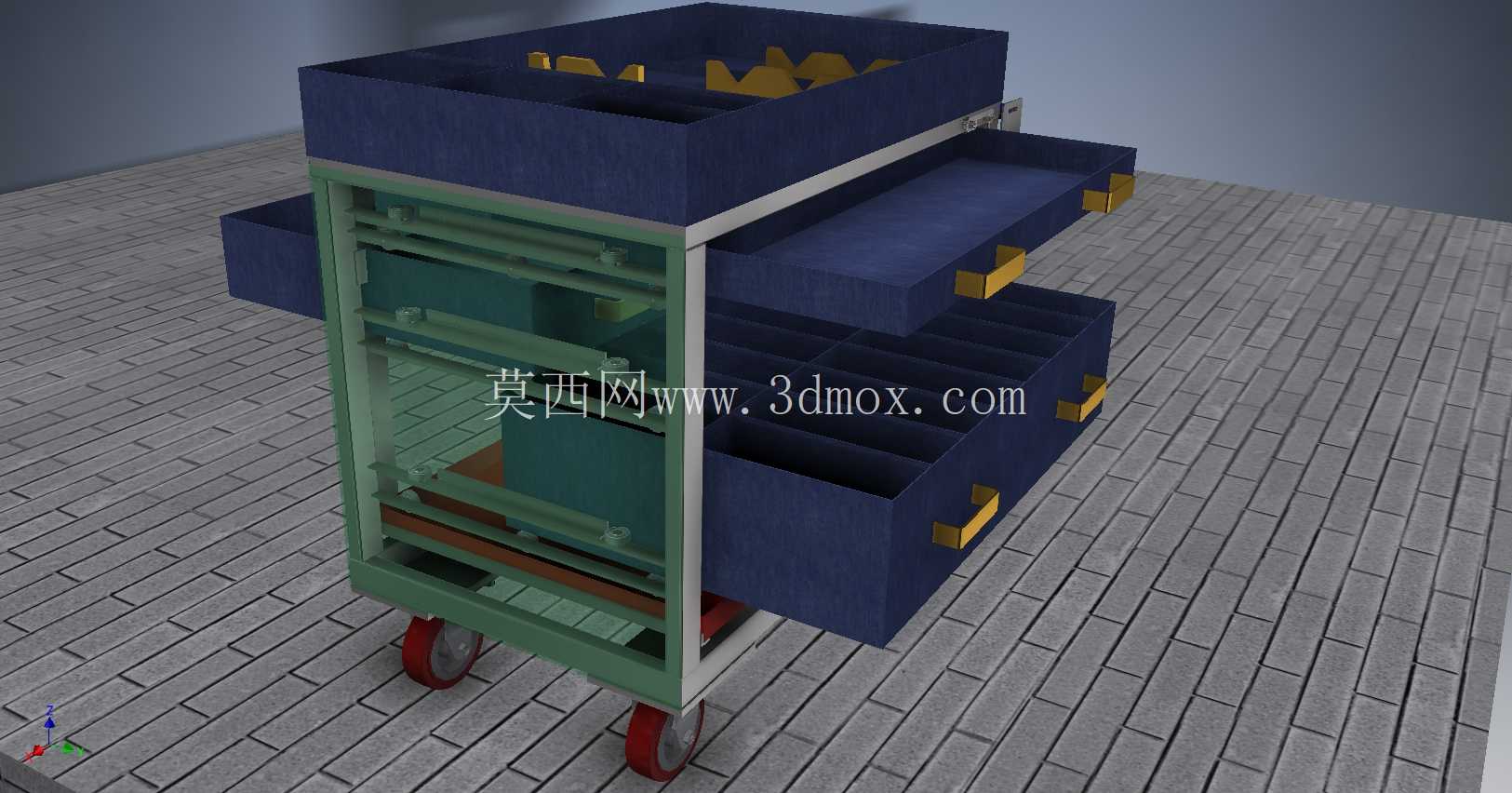

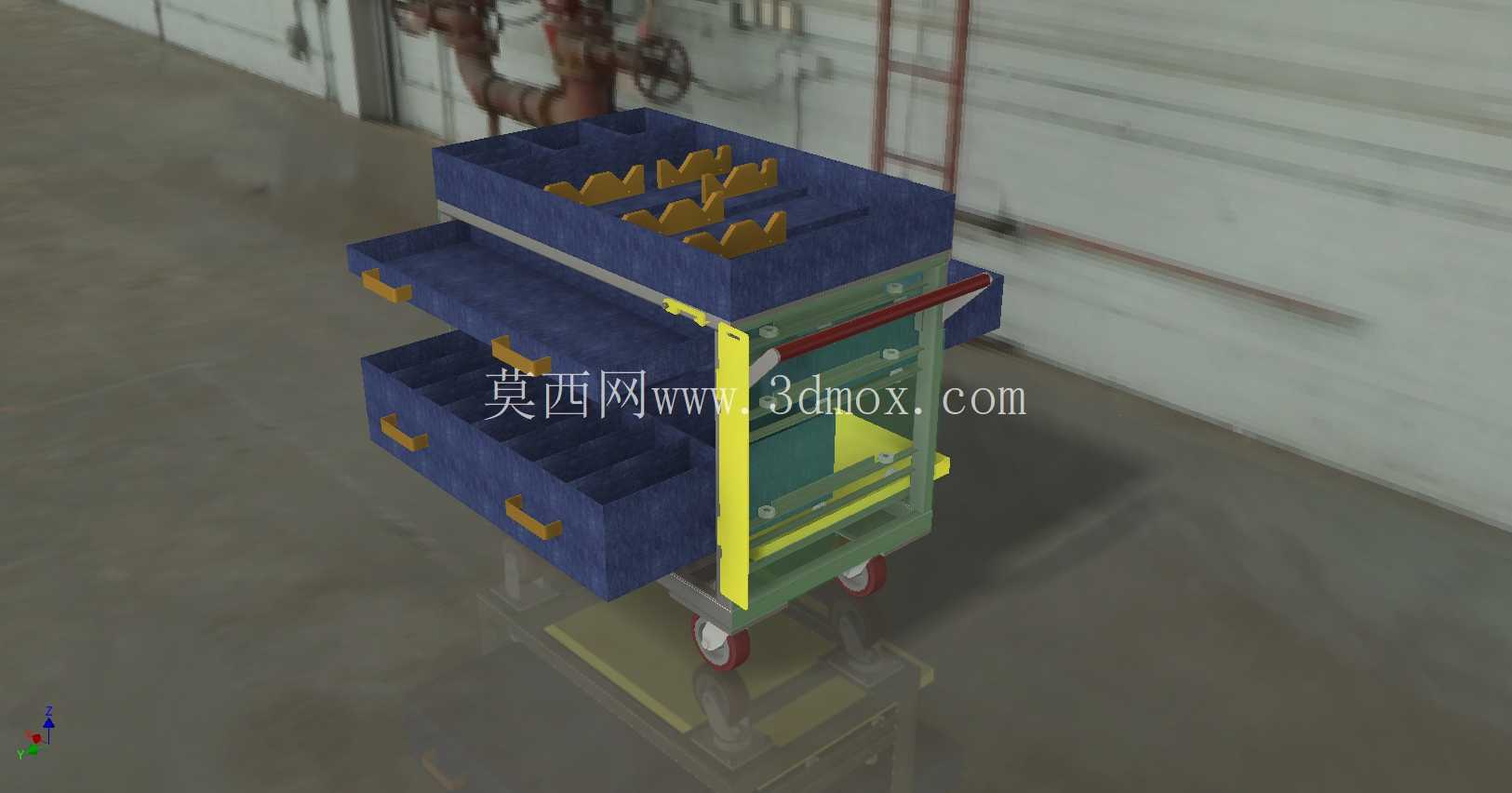

在离散制造的装配、维修作业场景中，工位侧的工具收纳转运设备一直是影响作业效率的关键辅具，这款双分区抽屉式工具车，正是针对新旧工具分置管理的实际痛点完成的结构设计。日常产线换型、设备维保作业时，作业人员往往需要同时携带待更换的新工装、紧固件以及拆卸下来的旧件、待返修工具，传统单腔工具车容易出现新旧件混放，导致旧件遗漏丢失、新件被污染磕碰的问题，这款工具车在结构上做了明确的功能分区，上层设置开放式置物槽，可放置体积较大的电动工具、重型扳手等取用频次高的器具，中层和下层分别设置独立抽拉抽屉，抽屉内部做了可调节的格挡分隔，其中一侧抽屉专门用于存放拆卸下来的旧工具、待报废零件与返修件，另一侧抽屉用于存放全新的紧固件、替换工装与待安装零部件，从物理空间上避免新旧物料混放，减少作业过程中的清点核对时间。

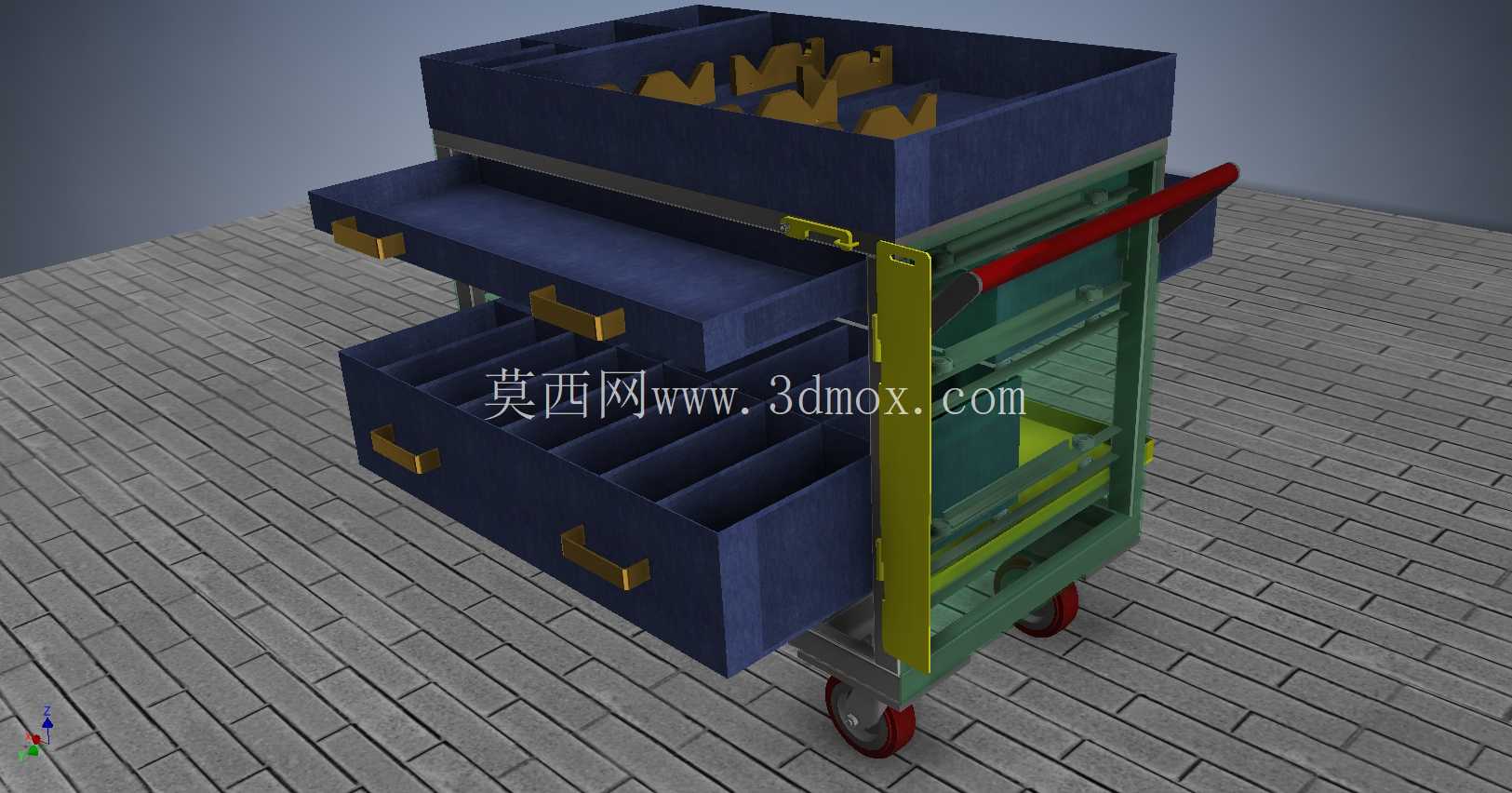

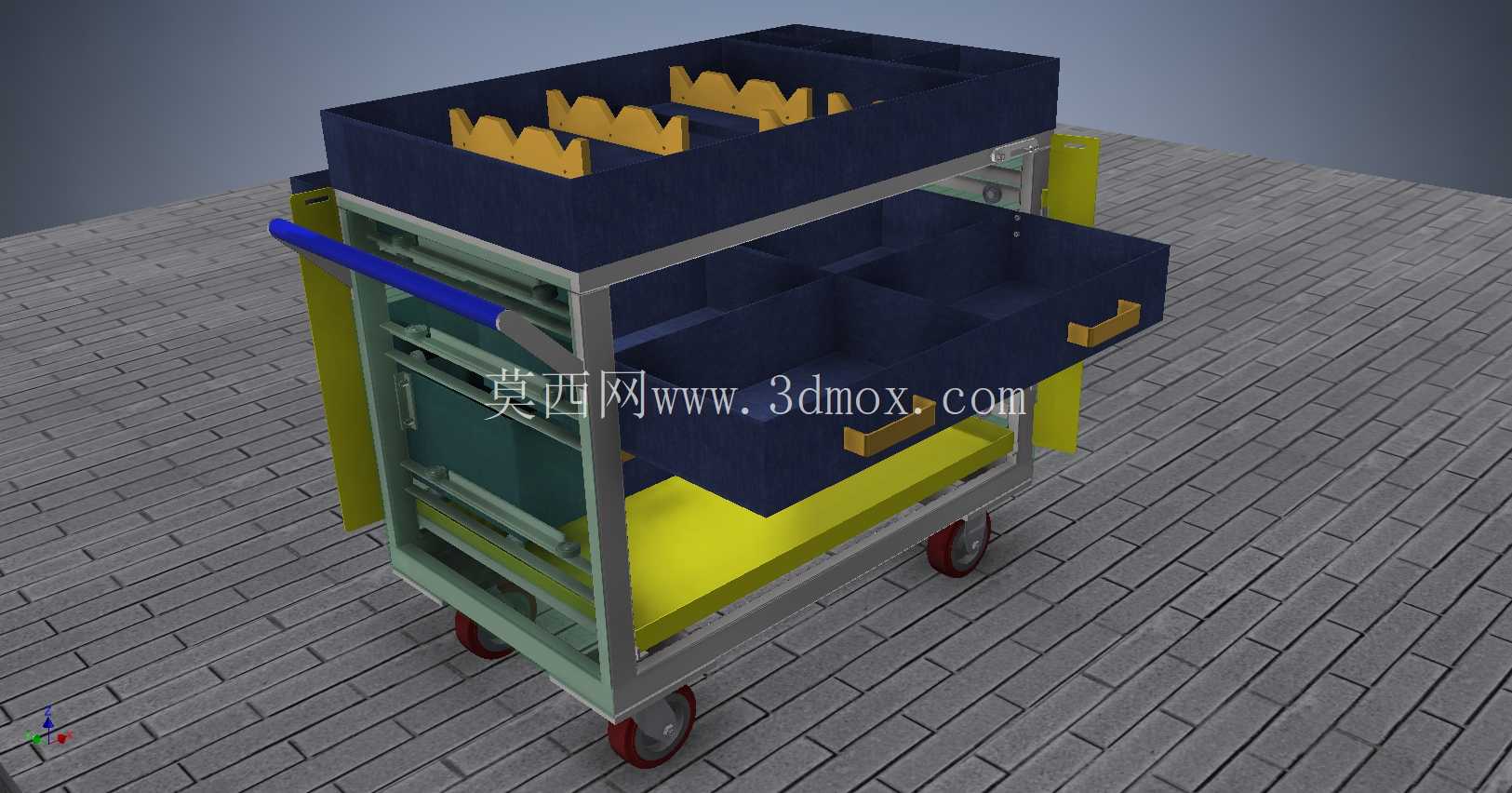

从框架结构设计来看，这款工具车采用型钢焊接作为主承载框架，外部覆板采用耐磨冷轧钢板折弯成型，框架底部设置四个带刹车的万向脚轮，其中两个脚轮带定向锁止结构，既可以在车间通道内灵活转向转运，停靠在工位侧时也能通过刹车结构固定位置，避免作业过程中车体滑移。抽屉的滑轨采用工业级三节重载滑轨，单抽屉额定承载不低于25kg，抽拉行程可达到抽屉深度的80%，即使放置在抽屉最内侧的小型零件也能方便取用，抽屉外侧设置内嵌式拉手，避免转运过程中拉手剐蹭周边设备或人员。车体的侧边设置有隐藏式推扶边，推扶位置做了圆弧倒角处理，高度设置在距离地面900mm的位置，符合成年人站立推扶的人机工程学尺寸，长时间转运也不会产生明显的肢体疲劳。

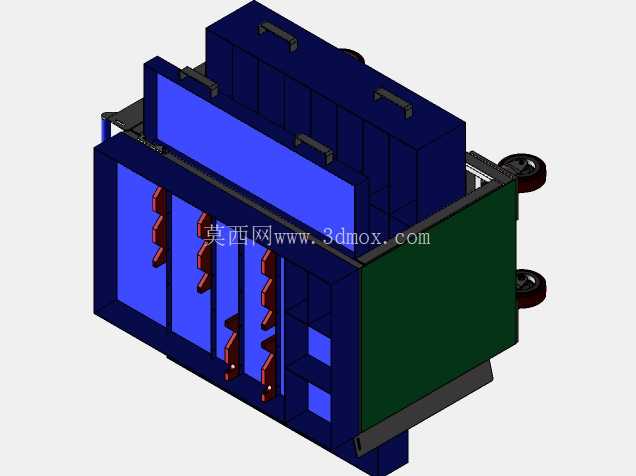

从安装边界与尺寸适配角度考量，这款工具车的整体宽度控制在600mm以内，长度控制在800mm，整体高度不超过1100mm，既可以顺利通过车间内宽度700mm的人行通道，也能推入大部分标准设备的侧方检修空间，停靠在工位旁时不会占用过多的作业通道面积。上层开放式置物槽的深度设置为150mm，可容纳高度不超过140mm的常用电动工具，避免转运过程中工具从槽内滑落；抽屉内部的格挡可根据存放工具的尺寸自由调整分隔宽度，既可以放置大型的套筒、扳手组，也可以分类存放不同规格的螺丝、垫片等小型紧固件。车体框架的立柱上预留有标准孔位，后续可根据实际使用需求加装侧挂板，悬挂螺丝刀、钳子等常用手动工具，扩展收纳能力。

在实际应用中，这类工具车除了用于装配工位的新旧工具分置，也可适配模具维修工位的零件收纳、质检工位的检具转运等场景，车体的承载结构经过加强处理，整体额定承载可达150kg，即使放置重型的模具配件、扭矩扳手等器具也不会出现框架变形。抽屉的锁止结构可在转运过程中自动卡合，避免推行时抽屉意外滑出掉落零件，停靠作业时轻触拉手即可解锁抽拉，操作逻辑贴合一线作业人员的使用习惯，不需要额外的操作培训即可快速上手。不同于普通的单层平板推车，这款带分区抽屉的工具车通过空间分层设计，把作业过程中需要区分管理的物料做了物理隔离，从硬件层面减少了作业过程中的物料混放差错，间接提升了现场5S管理的落地效率，也降低了因零件混放导致的装配质量风险。
