试验台低压流体管路快接适配结构

在燃油及液压元件试验台架的管路布设场景中，这类低压快接适配结构的使用频率极高，主要承担柴油、清水等低压流体介质的管路快速通断连接任务，省去传统螺纹接头反复旋拧的操作步骤，大幅提升试验件换装的作业效率。从实际使用场景来看，试验台日常需要频繁更换不同规格的被测元件，管路接口的对接效率直接影响单批次试验的周转时长，传统螺纹连接在多次拆装后容易出现螺纹滑牙、密封带残留堵塞管路的问题，而这类快接结构依靠内部的锁紧机构与密封组件，在对接到位后自动完成锁紧与密封，拆卸时只需拉动外侧的滑套即可解锁脱开，单次拆装耗时可控制在数秒内。

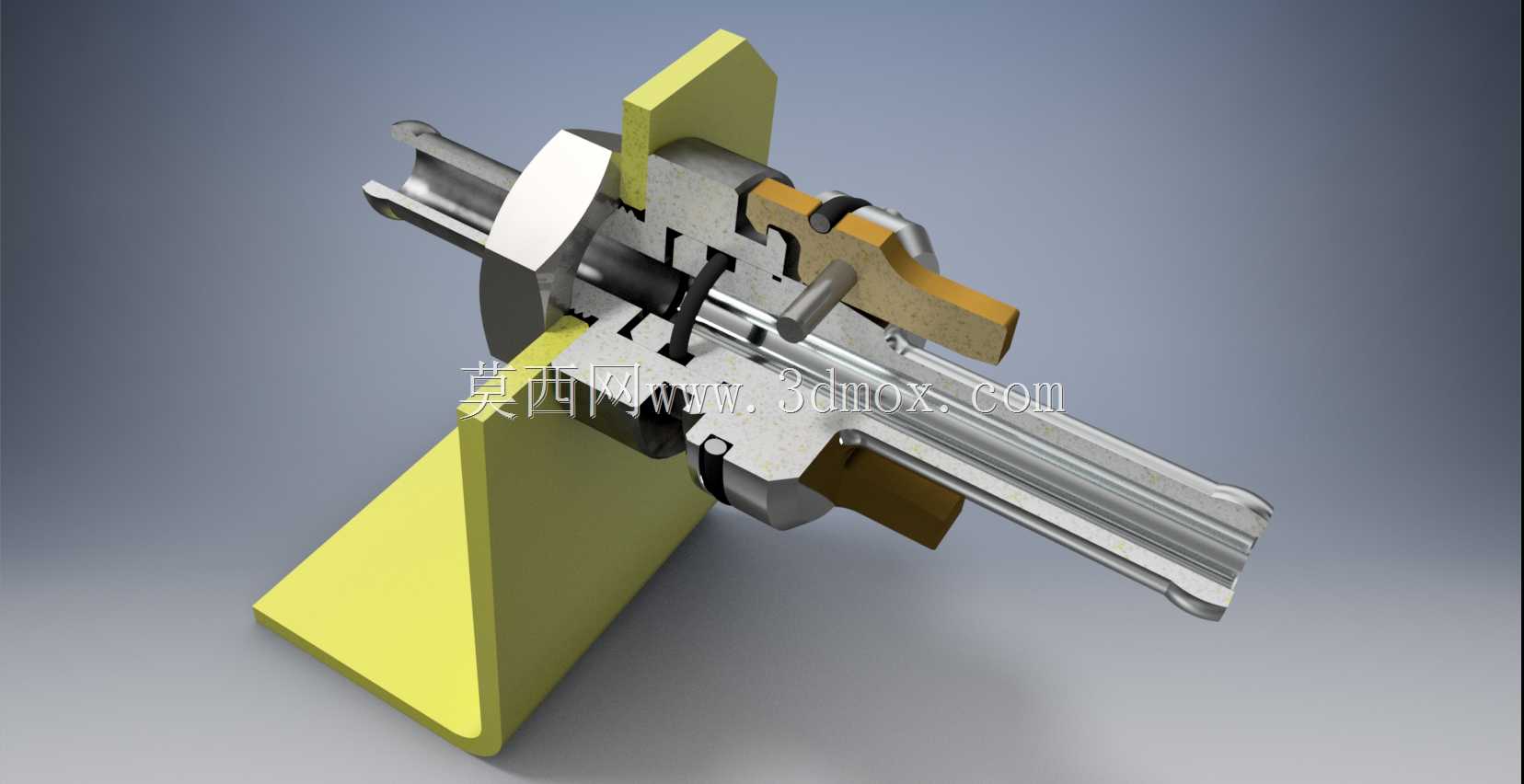

从功能特性上看，该结构针对低压工况做了专门的密封优化，内部的弹性密封件在流体压力作用下会产生自紧效应，压力越高密封贴合度越好，适配0-1.6MPa区间的低压流体输送场景，完全覆盖柴油、清水类试验介质的工作压力范围。锁紧机构采用钢珠卡位的结构形式，对接时公头插入会推动内部的阀芯同步打开，流体通路瞬间导通，脱开时阀芯在弹簧作用下自动复位封闭通路，避免管路内残留的介质滴落泄漏，保持试验台架的作业环境整洁。

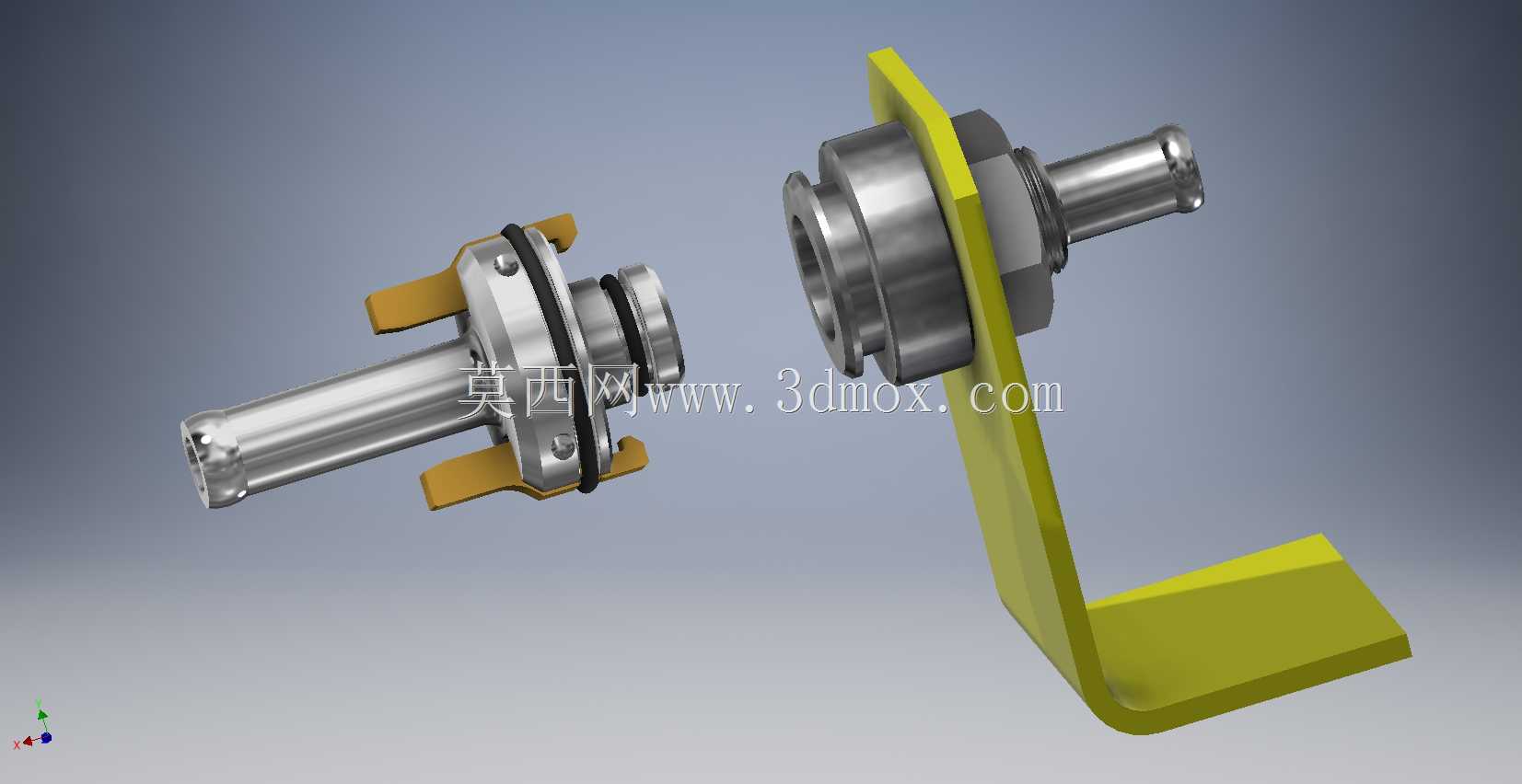

设计思路上，整个结构采用同轴式布局，所有功能零件沿管路轴线方向依次排布，最大限度压缩径向安装尺寸，方便在台架密集的管路排布中预留操作空间。外侧的滑套做了防滑纹理处理，即便手上沾有少量油污也能顺利拉动解锁，内部的弹簧选用耐油不锈钢材质，长期接触柴油类介质也不会出现锈蚀弹力衰减的问题。公头与母头的对接端做了导向倒角处理，对接时无需完全同轴对准，存在小角度偏斜时也能顺利滑入对接，降低操作人员的对位难度。

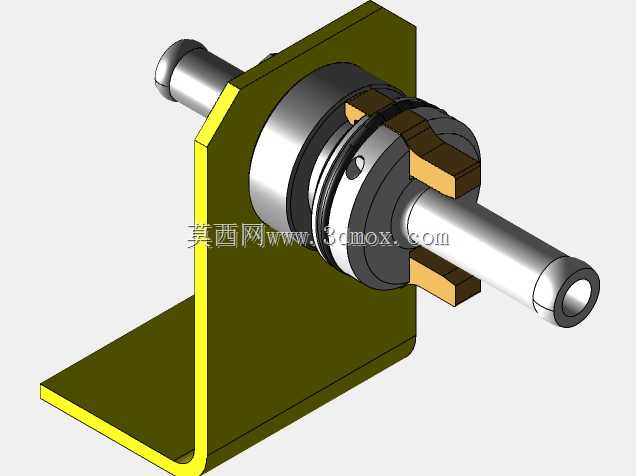

外形尺寸与安装边界方面，该快接结构的主体外径控制在常规同通径硬管接头的1.2倍范围内，轴向长度比传统螺纹接头加生料带密封的总长度短30%左右，安装时不需要预留扳手的操作空间，只需预留手指拉动滑套的15mm轴向操作间隙即可。母头端可根据台架管路需求适配硬管卡套连接、软管扣压连接等多种接口形式，公头端可直接加工在被测元件的接口位置，也可通过转接头扩展适配不同规格的管路，适配通径覆盖DN6到DN15的常用低压流体管路规格，完全满足常规试验台的流体输送流量需求。

从结构可靠性角度看，内部的密封件采用耐油丁腈橡胶材质，长期浸泡在柴油中不会出现溶胀变形，密封寿命可达数千次插拔循环，钢珠锁紧件采用轴承钢淬火处理，表面硬度达到HRC55以上，反复插拔不会出现磨损卡位的问题。日常维护时只需定期清理对接端面的杂质，检查密封件是否存在划伤即可，不需要复杂的拆解保养，即便在试验台这种高频拆装的使用场景下，也能保持长期稳定的工作状态。在实际台架布设中，这类快接结构通常安装在台架的操作面侧方，对接端朝向操作人员的操作方向，避免管路弯折影响流体通流效率，安装时需要注意保证快接结构的轴线与对接公头的轴线偏差不超过5度，避免偏斜插入导致密封件被切边损坏。
