裁布码垛接料输送一体化工业设备结构

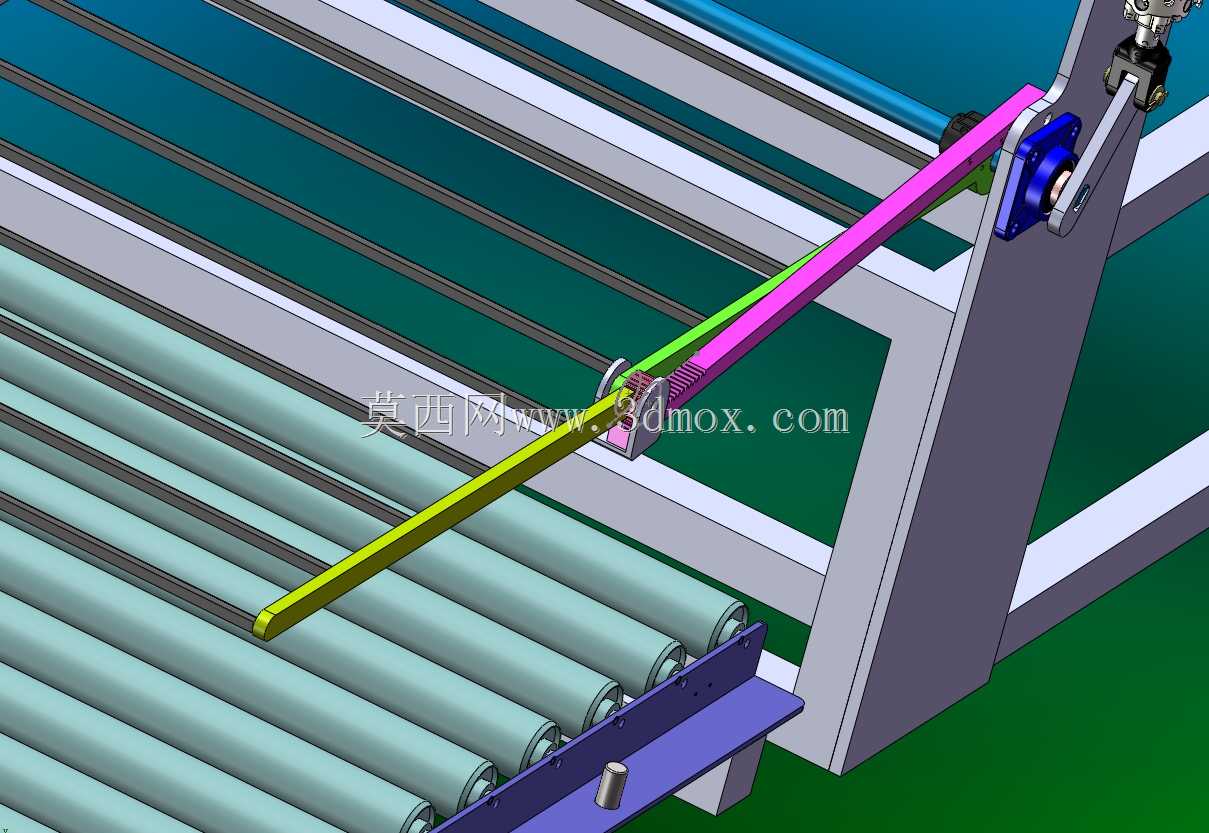

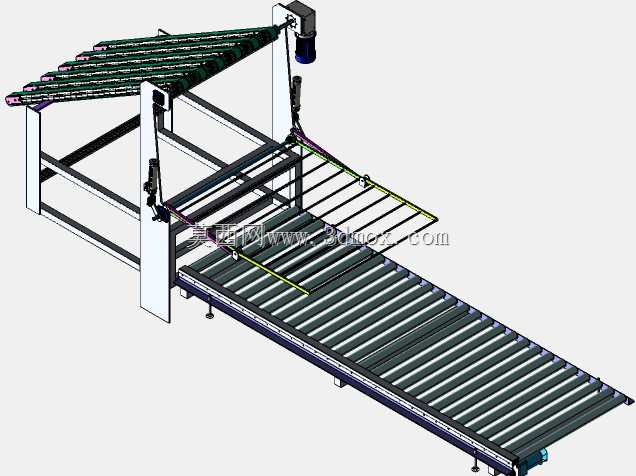

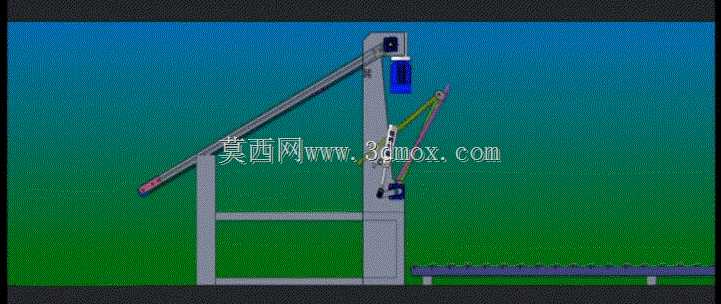

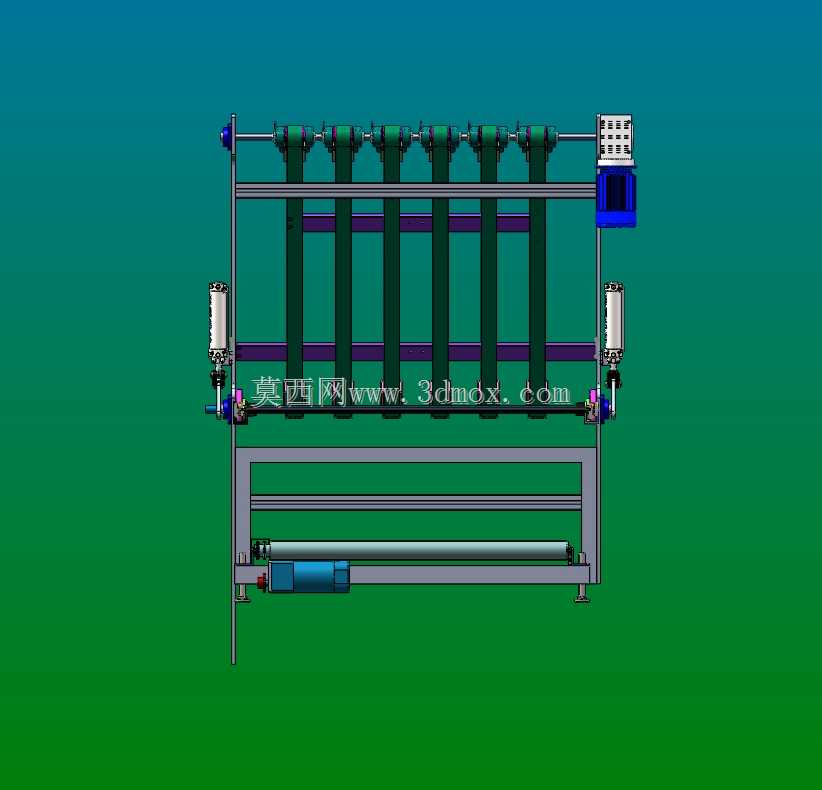

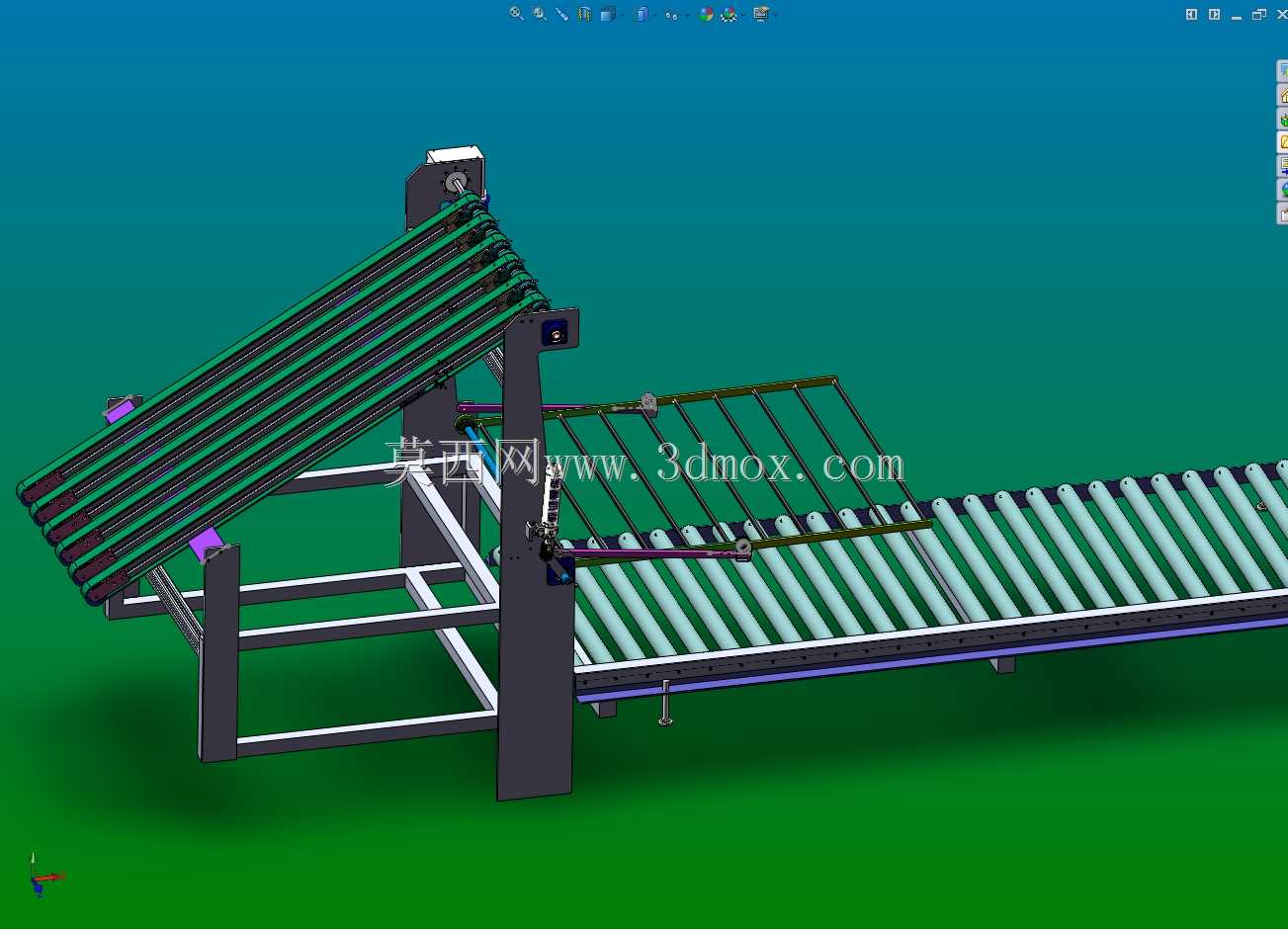

在纺织裁切、纸品加工的后段生产环节，这类接料码垛设备是衔接裁切工位与后续捆包、转运工序的核心配套结构，主要承接从裁切主机输出的已完成定长切割的布料、瓦楞纸、无纺布等片状物料，避免裁切后的物料自由散落造成褶皱、边角错位或堆叠杂乱的问题。从结构设计逻辑来看，设备采用立式主立柱搭配斜向导向臂的布局，主立柱采用方管焊接框架结构，底部通过膨胀螺栓与车间混凝土地面固定，安装时需预留侧边输送台的摆放空间，整体占地宽度约1.8米，高度适配常规裁切设备2.2米的出料高度，接料臂的水平伸缩行程覆盖裁切工位0.6米至1.4米的出料区间，可适配不同幅宽的片状物料接料需求。斜向布置的导向臂内部集成同步带传动结构，带动末端的柔性压料组件做斜向升降运动，当裁切完成的物料从主机出料口送出时，压料组件先下行轻压物料上表面，配合下方的承托接料板将物料平稳牵引至侧边的输送台面上，接料板表面贴附防滑磨砂胶皮，避免布料或薄纸在牵引过程中出现滑移错位。设备的接料动作节拍可匹配前端裁切主机的生产速度，单循环接料码放动作耗时不超过1.2秒，可适配每分钟最高40次的裁切出料节奏，码放过程中通过侧边的定位挡条对物料边缘进行对齐，保证堆叠后的物料侧边偏差不超过5毫米，方便后续人工或自动化设备直接进行捆扎转运。侧边配套的输送台采用皮带式输送结构，台架高度可根据现场转运容器的高度进行±150毫米的调节，当码垛堆叠高度达到设定值时，输送台自动启动将整垛物料输送至下料工位，同时空的承托位置自动移动至接料位，实现连续化的接料码垛作业。设计过程中重点考虑了不同材质物料的适配性，压料组件的下压力度可通过弹簧预紧力进行调节，针对轻薄的丝绸类布料可将压力调至最低避免压痕，针对较厚的硬纸板类物料可适当增大压力保证牵引过程的稳定性，主框架的焊接位置均做了应力消除处理，避免长期往复运动过程中出现结构变形，所有运动副位置均配置自润滑轴承，减少日常维护的频次，设备的电控元件集中布置在主立柱侧面的电控仓内，布线沿框架内部的走线槽排布，避免生产过程中飞絮、粉尘堆积造成线路故障。
