鼓形异型英制传动滚轮结构设计

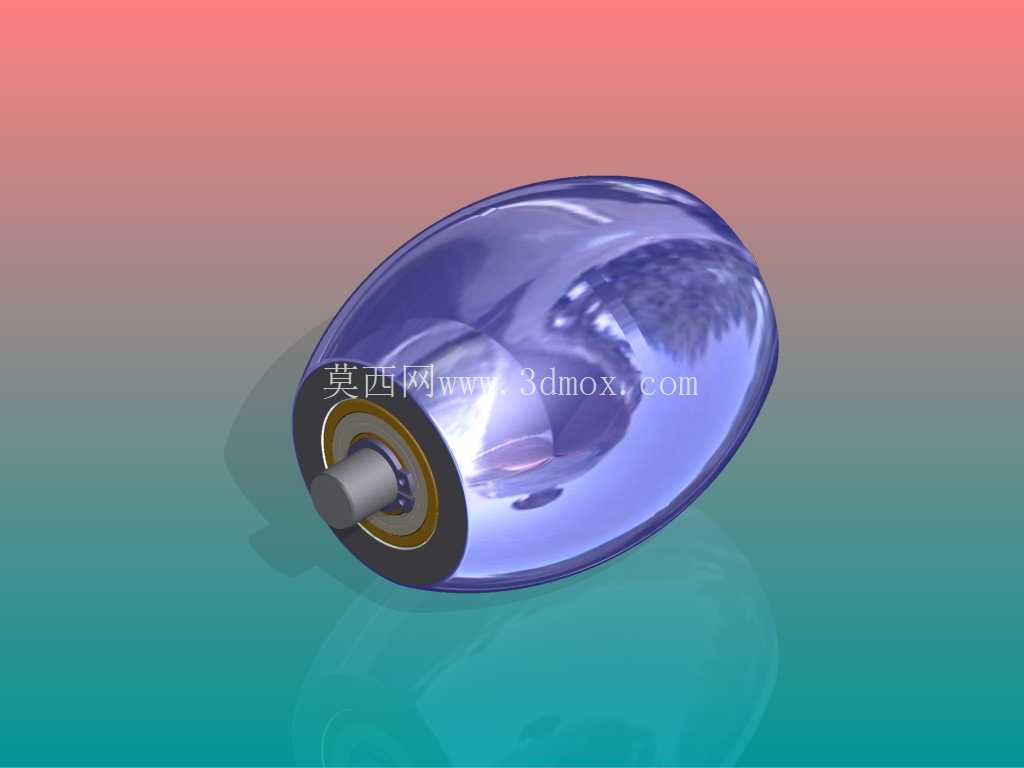

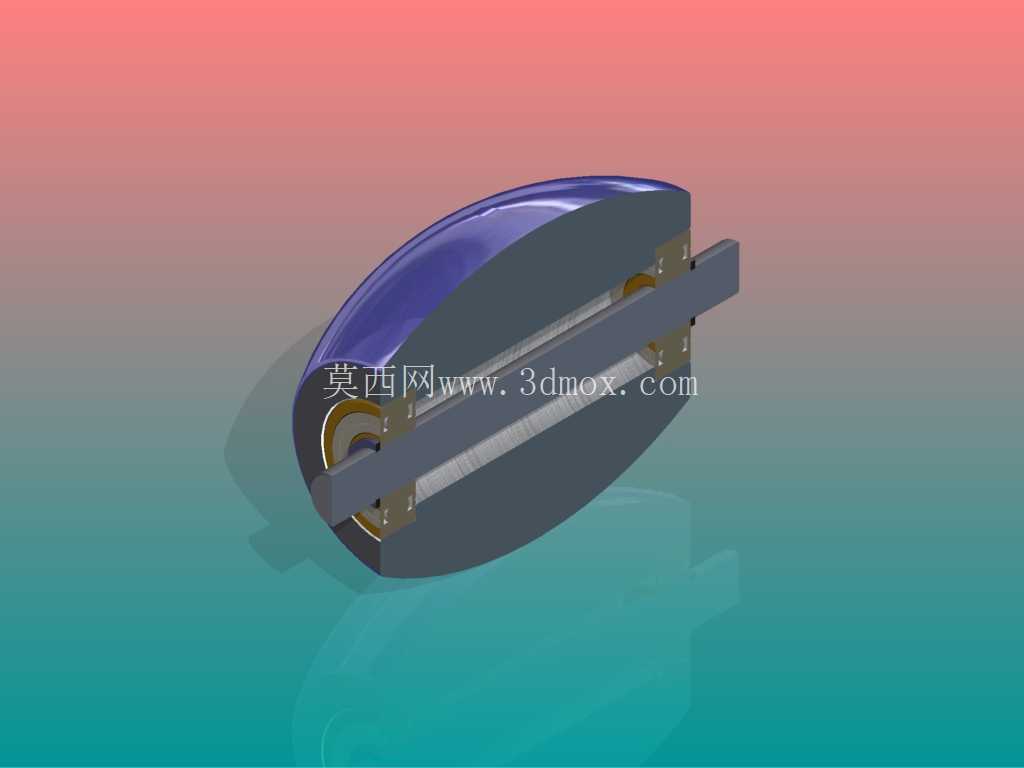

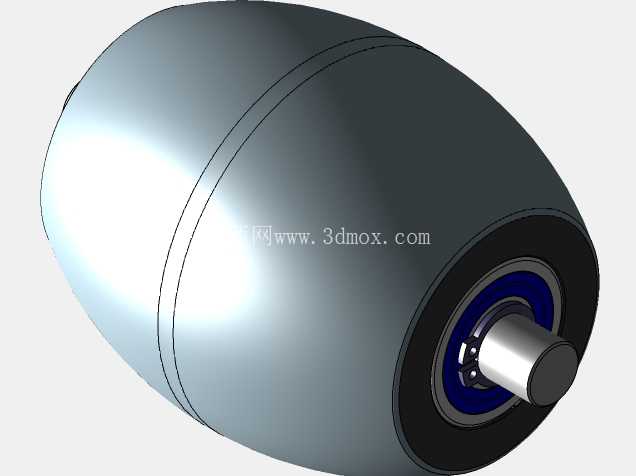

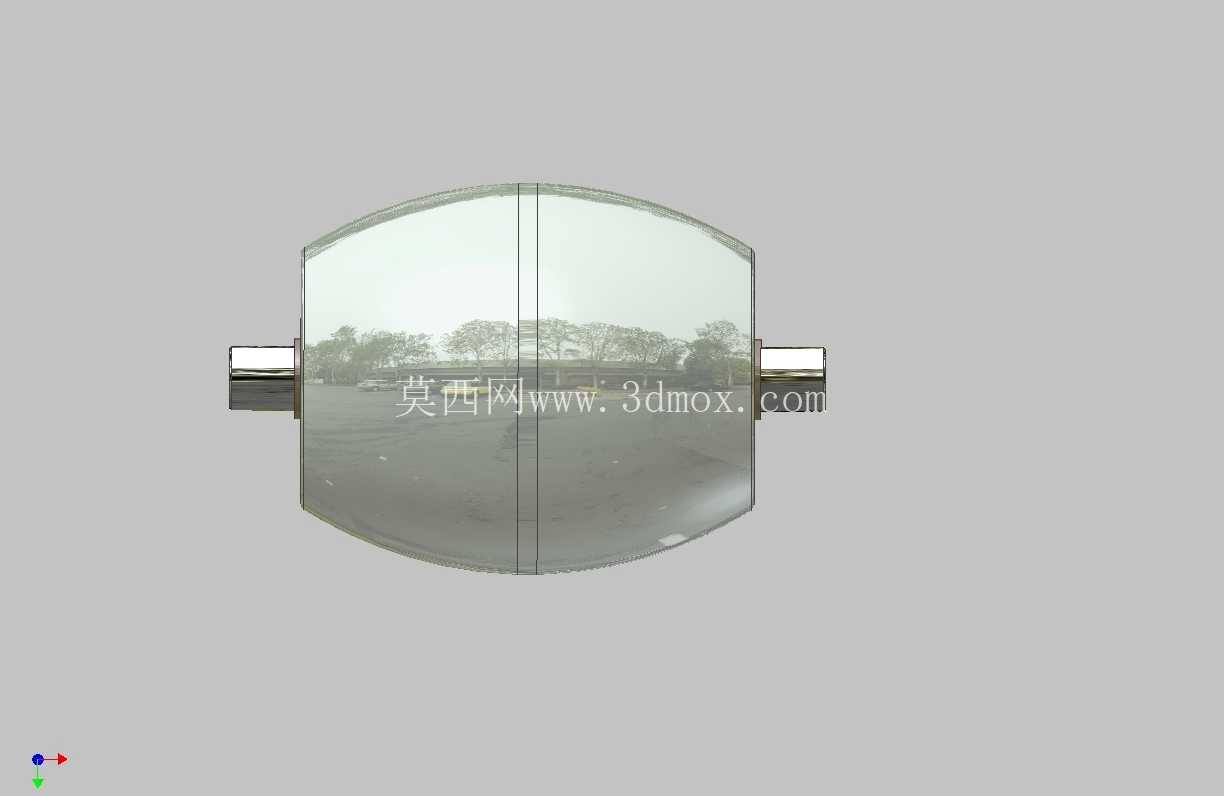

　　这款鼓形异型滚轮的设计，最初是为了解决窄幅柔性输送线在转弯段的跑偏问题——常规圆柱滚轮在输送面存在倾角、或者带料走弧形路径时，接触应力会集中在轮体边缘，不仅会加速滚轮表层的磨损失效，还容易让带料出现蛇形偏移，需要频繁调整张紧机构。在做结构方案的时候，首先确定了轮体的外轮廓采用中凸的鼓形曲面，曲面母线的弧度经过反复校核，匹配输送线常用转弯半径下的带料接触轨迹，保证轮体和带料的接触区域始终落在轮面中部，不会出现边缘啃蚀带料的情况。轮体两端的轴肩位置做了限位台阶，用来嵌套密封端盖和轴承外圈，轴承选用深沟球结构，能够同时承受径向载荷和少量的轴向窜动，适配输送线启停时的瞬时冲击。

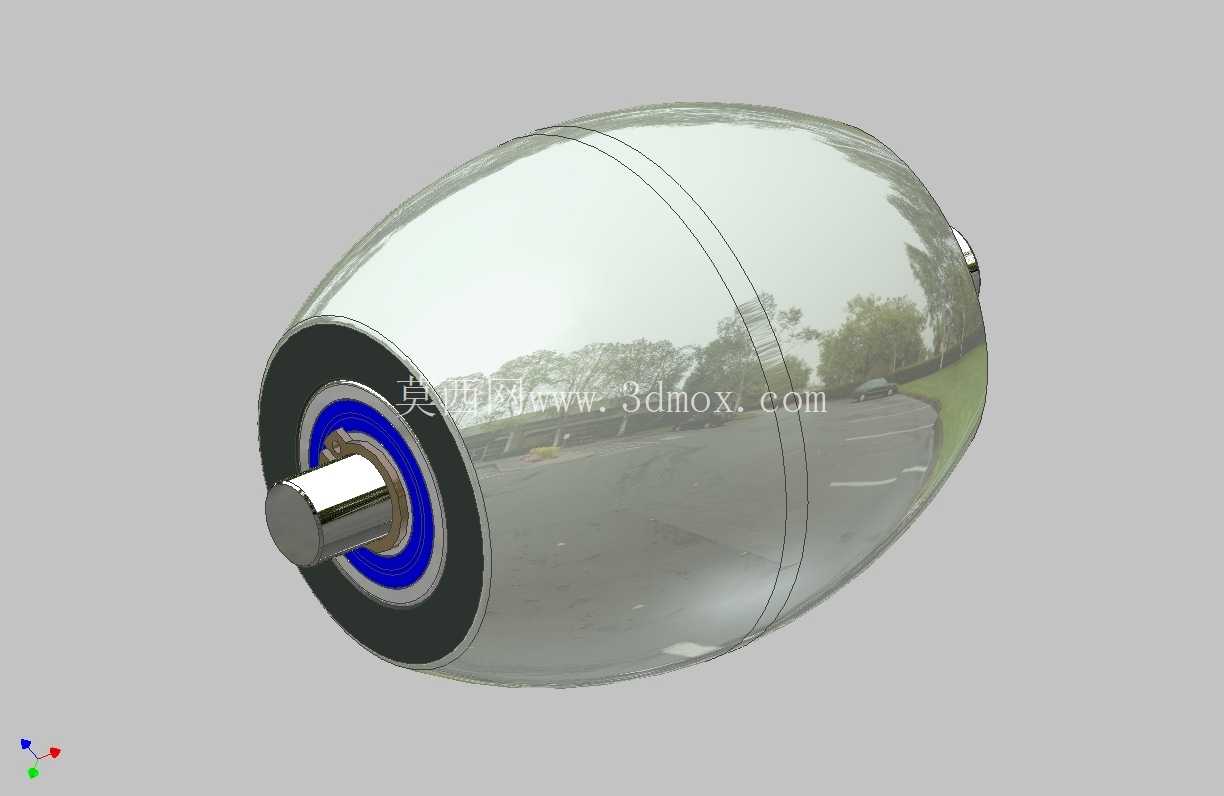

　　轮轴的伸出端做了扁位结构，方便安装时和支架的安装孔锁紧，避免滚轮运转时轴跟转，轴的直径公差选了k6配合，和轴承内圈过盈装配，不需要额外的顶丝固定就能保证传动的同轴度。从安装边界来看，轮体的最大外径是整个组件的最外轮廓，安装时需要保证两侧支架的开档尺寸比轮体轴向长度大2-3mm的间隙，避免轮体运转时和支架发生摩擦，轴端的安装中心高要和同组其他滚轮保持一致，高度差控制在0.1mm以内，防止带料出现局部凸起导致的物料倾倒。轮体的表层做了镜面抛光处理，一方面是降低和带料之间的摩擦阻力，减少运转时的动力损耗，另一方面光滑的表面不容易积留输送过程中掉落的碎屑，日常维护只需要定期擦拭轮面即可，不需要频繁拆卸清理。

　　在实际应用场景里，这类异型滚轮除了用在轻型皮带输送线的转弯段，还可以用在印刷设备的导纸机构、薄膜分切设备的张力导辊位置，鼓形的轮廓能够自动修正带料的小幅偏移，不需要额外加装纠偏机构就能保证走料的平直度。设计的时候特意把轮体的壁厚做了均匀化处理，整个轮体采用空心结构，在保证整体刚性的前提下降低了组件的自重，减少了轴承受的静载荷，能够延长轴承的使用寿命。两端的轴承安装位同轴度公差控制在0.02mm以内，避免滚轮高速运转时出现径向跳动，跳动量过大会导致带料出现周期性的张力波动，影响印刷、分切这类对张力稳定性要求高的工序加工精度。

　　轮体和轴之间预留了润滑脂填充腔，装配时可以在腔体内填入长效润滑脂，两端的密封胶圈能够阻挡外界的粉尘、碎屑进入轴承滚道，在多尘的生产车间环境下也能保证长期稳定运转，不需要频繁加注润滑脂。和常规的圆柱滚轮相比，这款鼓形异型轮不需要在两侧加装挡边来限制带料位置，整体结构更紧凑，安装占用的空间更小，对于设备内部安装空间受限的场景非常友好。在做三维建模的时候，轮体的鼓形曲面采用扫掠特征生成，母线的曲率连续，不会出现局部的应力集中点，轴上的退刀槽、圆角位置都做了应力释放处理，避免长期受交变载荷出现轴的疲劳断裂。安装孔的位置尺寸可以根据不同设备的支架规格做适配调整，轴端的扁位尺寸也可以根据锁紧件的规格做对应修改，整体结构的模块化程度很高，不需要改动主体结构就能适配不同的安装需求。
