80米双侧带工作台皮带输送设备结构

这套长距离双侧带工作台的皮带输送结构，主要面向电子组装、轻工产品分装、小型零部件分拣这类需要在线完成多工序作业的生产场景，区别于常规单条皮带的纯输送设备，它把物料传输和员工作业工位做了集成设计，能在输送路径两侧直接排布装配、检测、包装等工序，省去了单独搭建作业台、反复转运物料的冗余环节，在中小型产品的流水线生产场景里适配性很强。

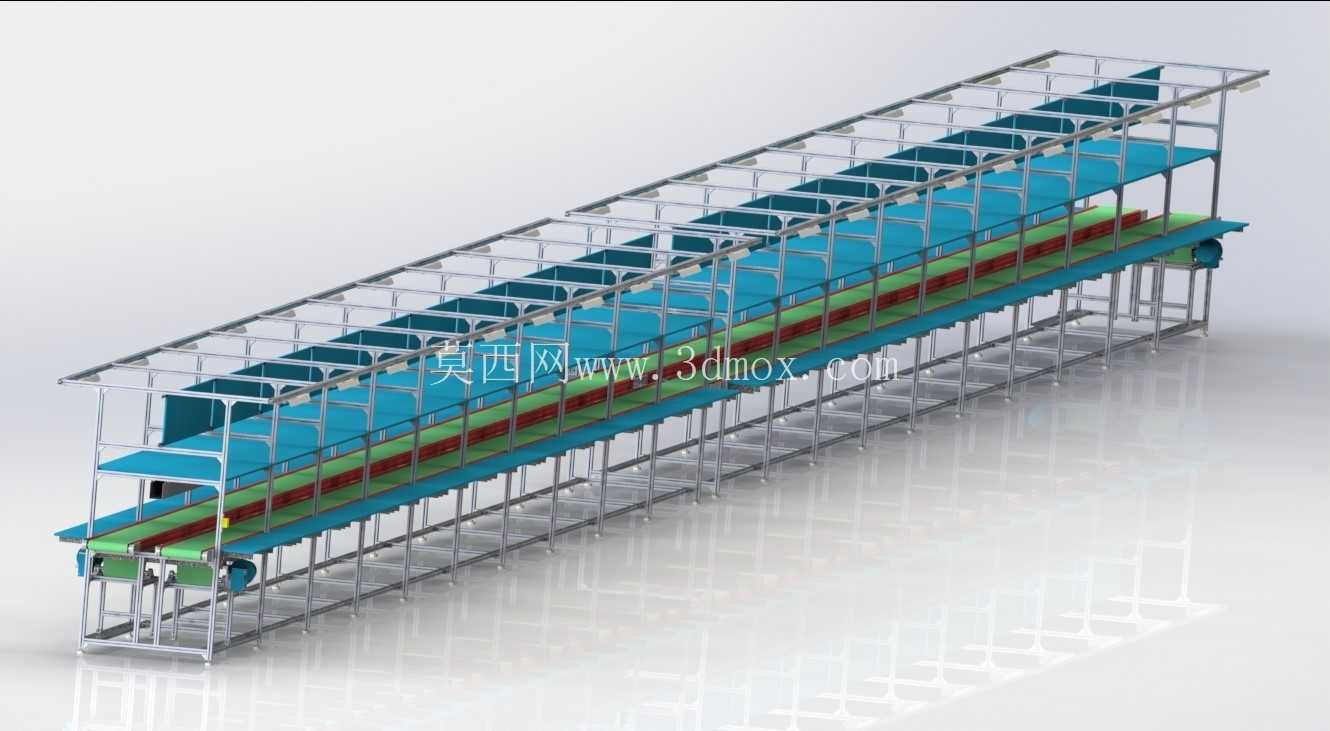

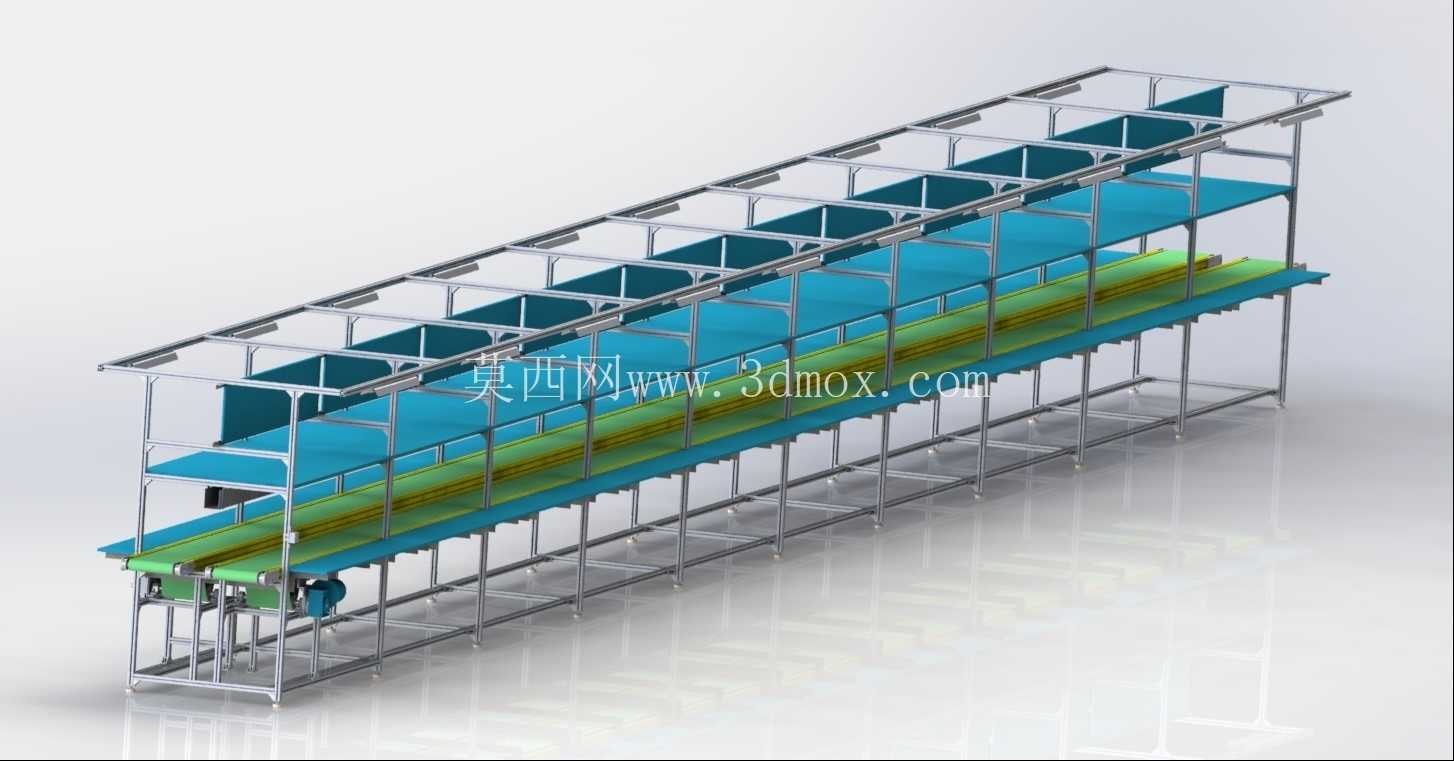

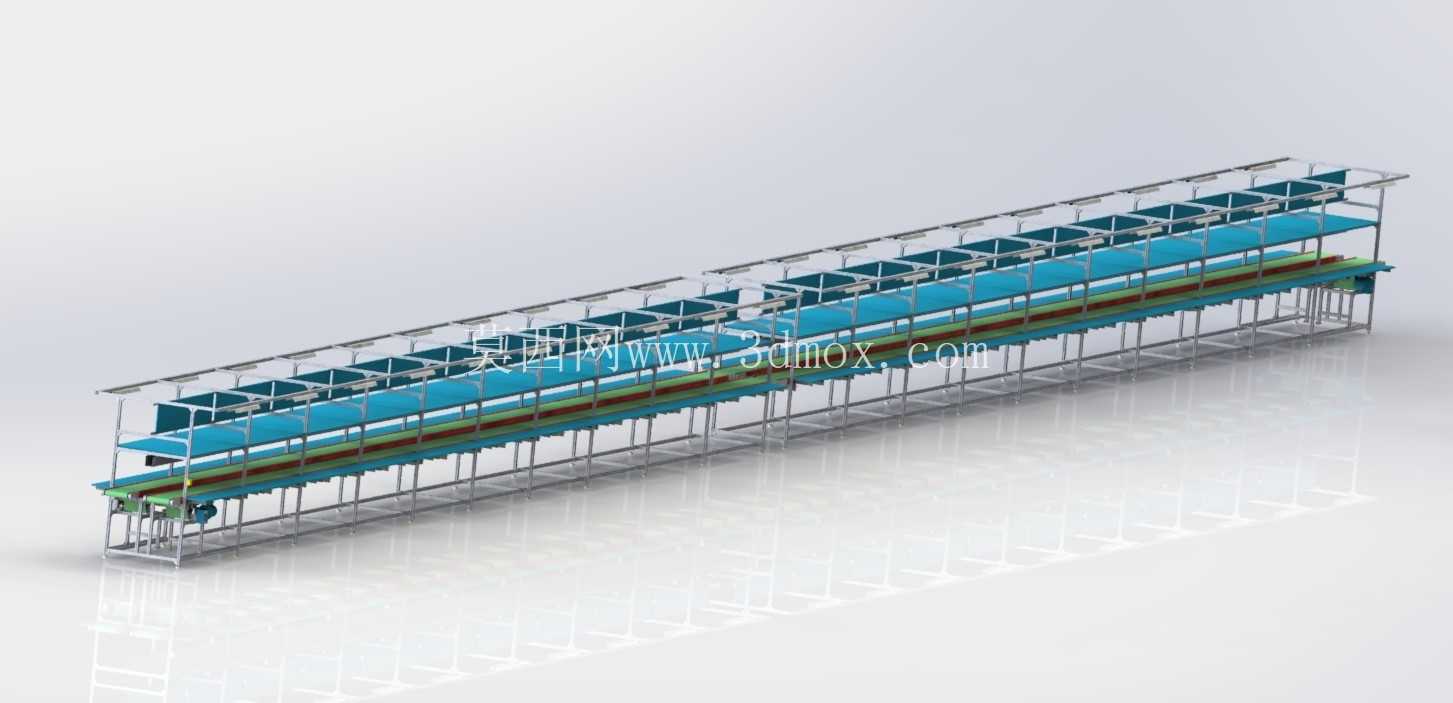

从结构设计逻辑来看，整体机架采用模块化铝型材拼接搭建，80米的总长度被拆分为多个标准段单元，每段单元都设置了独立的支撑脚架，脚架底部预留了水平调节结构，安装时可以根据车间地面的平整度做微调，避免长距离架设后出现机架扭曲、皮带跑偏的问题。输送层采用双皮带并行布局，中间预留了传动辊的安装间隙，两条皮带同步运行，既可以承载宽度较大的工装板，也能分通道输送不同规格的小型物料，皮带下方全程设置了托板支撑，避免长距离输送时皮带下垂导致物料卡顿。

两侧的工作台面采用防静电层压板铺设，台面边缘做了圆弧包边处理，台面上预留了工具挂架、物料盒的安装卡槽，作业人员可以直接在台面上完成手头工序，完成的工件随手就能放到中间的输送皮带上流到下一个工位，不需要转身或者长距离递料，能有效降低作业过程中的无效动作占比。工作台上方设置了多层置物架结构，最上层可以放置工艺指导书、照明灯具，中间层可以存放待加工的物料盒、常用工装工具，整个工位的物料和工具都在伸手可及的范围内，符合人机工程学的作业范围要求。

传动部分的设计做了分段驱动的考量，80米的长度如果采用单端驱动，皮带的张紧力要求过高，很容易出现皮带拉伸变形、驱动负载过大的问题，所以模型里按照每20米设置一个驱动单元的方式排布，每个驱动单元都搭配独立的减速电机和张紧机构，张紧机构采用丝杠调节结构，维护时不需要拆解机架就能快速调整皮带张紧度，日常运维的便利性很高。两侧的防护栏采用透明亚克力板和铝型材框架组合，既可以避免作业过程中小零件掉落进皮带传动缝隙，也不会遮挡管理人员对整条线运行状态的观察视线。

安装边界方面，设备整体宽度控制在3.2米以内，其中中间输送通道宽度1.2米，两侧工作台各宽1米，作业人员站立的通道预留了0.5米的净空间，常规厂房的柱距只要满足6米以上就能顺畅排布，不需要对厂房结构做额外改造。设备总高度控制在2.1米，工作台面距离地面的高度设置为0.75米，适配绝大多数成年作业人员的站姿作业高度，不需要额外配置脚踏板就能满足舒适作业的要求。机架底部的支撑脚可以在正负50毫米的范围内调节高度，即使车间地面有轻微的坡度，也能通过调节保证整条输送线的水平度，避免物料在输送过程中出现偏移。

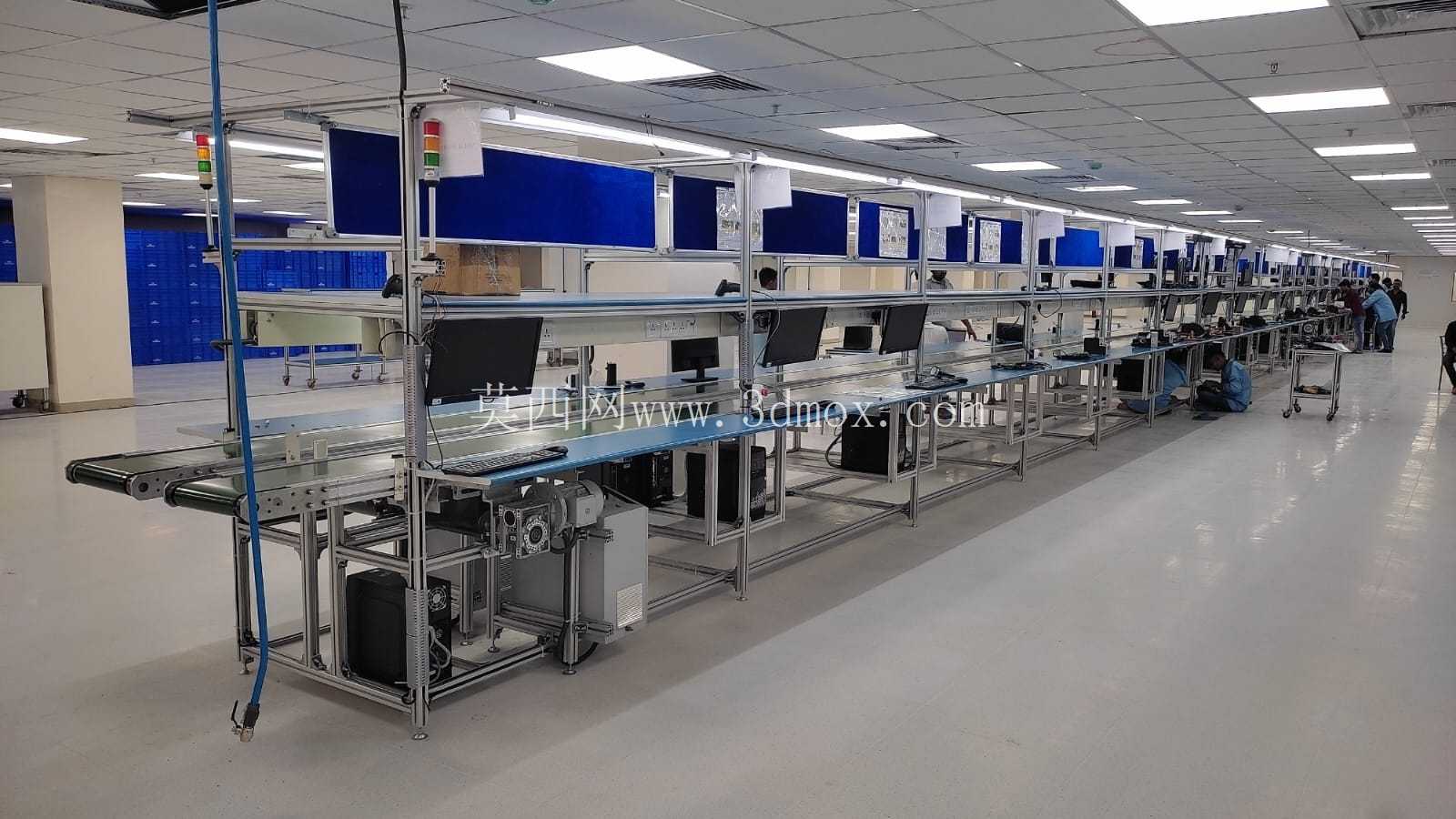

在实际应用中，这套结构可以根据生产需求在工作台面上加装插座、气路接头、防静电接地端子等配套设施，适配电动工具、气动工具的使用需求，也可以在输送线的特定工位加装阻挡气缸、定位传感器，实现工装板的定点停留，满足需要较长作业时间的工序需求。和传统的独立工作台加单独输送线的布局相比，这种集成式结构的占地面积更小，物料流转的路径更短，能有效压缩生产过程中的物料等待时间，提升整条产线的周转效率。建模过程中对铝型材的连接节点、传动辊的安装位置、皮带的绕线路径都做了还原，结构件之间的装配间隙都按照实际安装要求预留，不会出现干涉问题，能直接作为同类长距离带工位输送线的设计参考，也可以根据实际生产的产品尺寸、工序数量调整段长、工作台宽度、层架数量，衍生出适配不同生产场景的变体结构。
