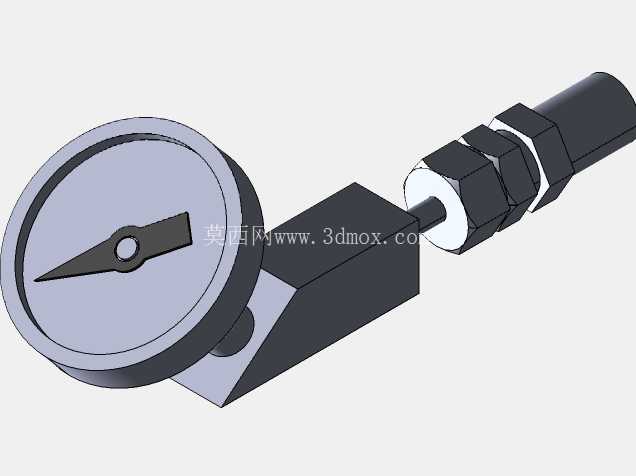

径向连接型3英寸双金属测温仪表结构

　　这款径向安装的3英寸表盘双金属测温结构，是工业现场接触式温度检测的典型机械结构，核心依托双金属片受热形变的物理特性实现温度指示，不需要外接电源即可完成现场温度直读，在化工管路、液压站、暖通管道、小型工业锅炉、食品加工罐体等场景中应用十分广泛，尤其适合没有供电条件、需要快速直观读取介质温度的安装点位。从实际使用场景来看，这类测温元件通常直接安装在管路或罐体的预留螺纹接口上，探杆伸入被测介质内部，表盘朝向操作人员便于观察的方向，不需要额外敷设信号线路，日常巡检时可直接读取数值，维护成本极低，在中小型工业设备的配套测温点位中占比很高。结构设计上，这款模型采用径向出杆的布局，表盘平面与探杆轴线呈90度夹角，适配侧面安装的管路接口，避免轴向安装时表盘朝向不利于观察的问题；表盘直径为3英寸，刻度盘的尺寸兼顾了读数清晰度与安装空间占用，不会因为表盘过大干涉周边管路或护罩结构，也不会因为表盘过小导致远距离读数困难。探杆与表头的连接部位采用六角锁紧结构，安装时可以用扳手夹持六角部位施加扭矩，避免拧动过程中损坏表头内部的传动结构，同时连接螺纹采用标准工业管螺纹，和现场常见的测温接口完全匹配，不需要额外加工转换接头。

　　表头内部的双金属感应元件通过微型传动机构带动指针偏转，探杆长度根据常规安装壁厚设计，保证感应端能伸入介质流道核心区域，避免因探杆过短导致测量值偏低，同时探杆外壁采用密封结构，防止介质从安装螺纹处渗漏。从安装边界来看，这款结构的整体外形尺寸适配DN25及以上管径的管路安装，安装时需要预留足够的扳手操作空间，探杆伸入长度需要根据管壁保温层厚度调整，避免探杆顶到管路对侧内壁；表盘外壳采用全包式结构，可阻挡现场飞溅的切削液、粉尘进入表头内部，适配普通工业车间的使用环境，不需要额外加装防护套。

　　建模过程中，对表盘刻度标识、指针配重结构、连接部位的六角对边尺寸、螺纹公称直径都做了还原，指针的转动轴与探杆内部的传动杆同轴度做了对应约束，安装时探杆轴线与表盘安装面的垂直度公差控制在常规机械加工允许范围内，避免安装后出现指针卡滞、读数偏差超标的问题。这类测温结构的设计核心是在保证测量精度的前提下，尽可能压缩整体外形尺寸，适配密集排布的工业管路安装空间，同时兼顾安装操作的便利性，不需要专用工具即可完成现场拆装更换，日常维护时只需要定期校验指针读数偏差即可，不需要复杂的校准设备。

　　在设备选型阶段，这类径向安装的双金属测温结构通常优先用于介质无强腐蚀、工作压力在常规管路压力范围内的点位，相比电接点温度计、远传温度传感器，纯机械结构的可靠性更高，不会因为线路故障、供电中断失去温度指示功能，是工业现场温度监测的基础配套元件。建模时对各部件的装配关系做了完整还原，包括表头与连接座的配合间隙、探杆与连接螺母的密封结构、指针与转轴的固定方式，结构工程师在做管路布局设计时，可以直接调用该模型核对安装空间，避免后期安装时出现干涉问题，也可以根据实际使用的介质温度范围、接口螺纹规格调整对应参数，快速衍生出适配不同工况的同系列测温结构。
