定制铰接式双耳环液压油缸结构设计

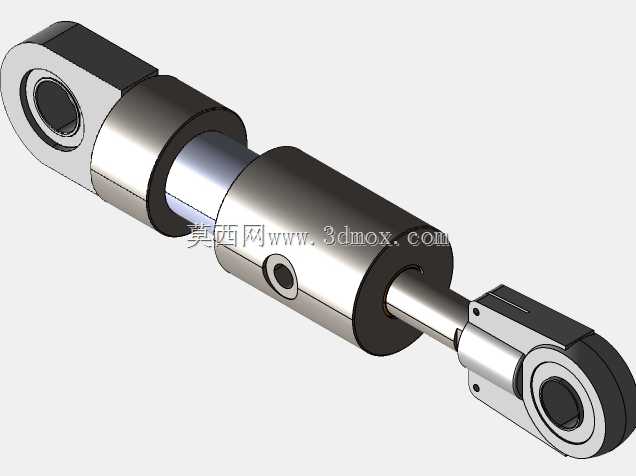

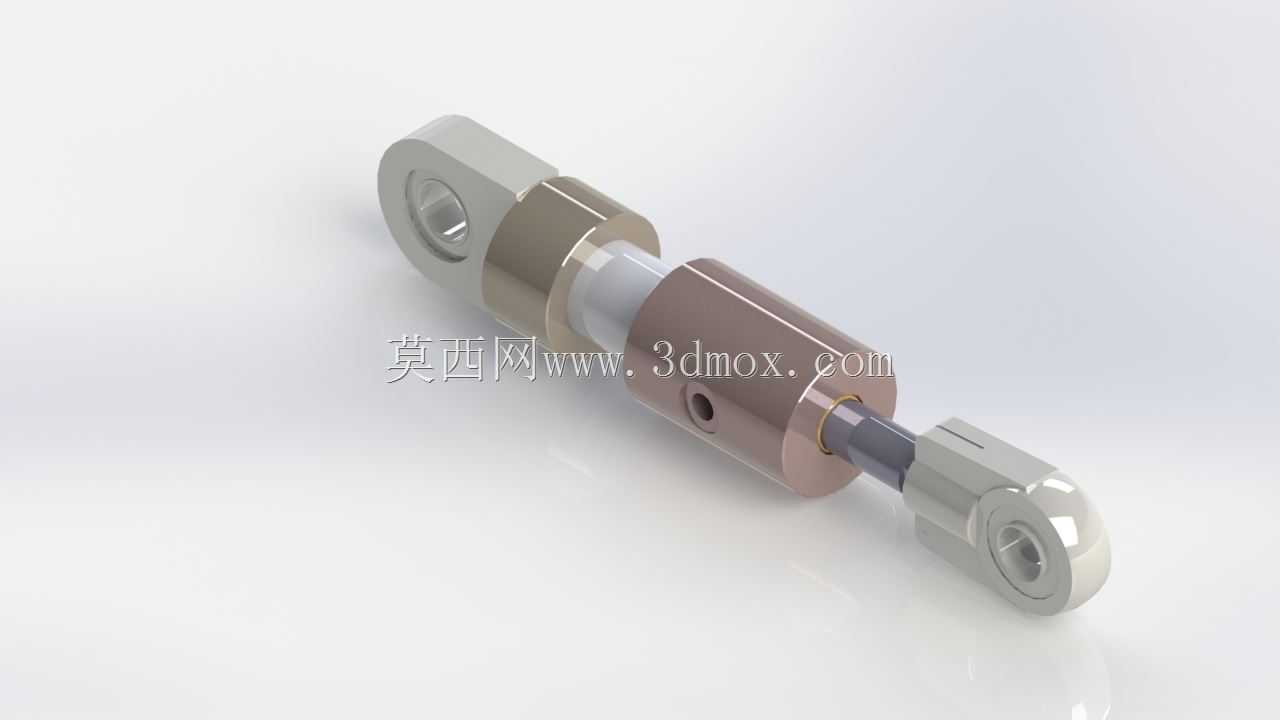

　　在各类工业液压传动系统中，执行元件的适配性直接决定整套设备的运行稳定性与负载输出精度，这款定制化铰接式液压缸，主要面向安装空间受限、需要随动摆动补偿的作业场景设计，常见于小型工程机械工作装置、专用设备工装夹紧回路、自动化产线工件推压工位、农用机具姿态调整机构等场景，区别于标准法兰安装或脚座安装的油缸，该结构采用两端双耳环铰接的安装形式，能够在活塞杆伸缩过程中自动补偿安装面的角度偏差，避免缸筒承受额外径向弯矩，从根源上降低密封件偏磨、活塞杆拉伤的故障概率。从结构设计逻辑来看，这款油缸采用单杆双作用的工作原理，无杆腔进油时活塞杆伸出提供推力，有杆腔进油时活塞杆缩回提供拉力，两端耳环内预留了标准关节轴承的安装位，

　　实际装配时可根据负载摆动频率选择自润滑关节轴承或者带衬套的铰接销，适配不同工况下的摆动角度需求，常规工况下允许的平面摆动角度可达±5度，完全覆盖多数随动机构的角度补偿需求。尺寸边界方面，该油缸内径设定为50毫米，对应无杆腔有效作用面积约19.6平方厘米，在160巴额定工作压力下可输出约31千牛的稳定推力，240巴峰值压力下短时最大推力可接近47千牛，能够满足多数中低压液压回路的负载需求；活塞杆直径设计为36毫米，杆体本身的抗弯截面模量经过校核，在全伸状态下承受额定侧向力时的挠曲变形量控制在0.1毫米每米范围内，避免因杆体变形导致的导向套异常磨损；65毫米的工作行程属于短行程定制范畴，主要针对行程需求固定、不需要长距离伸缩的压紧、

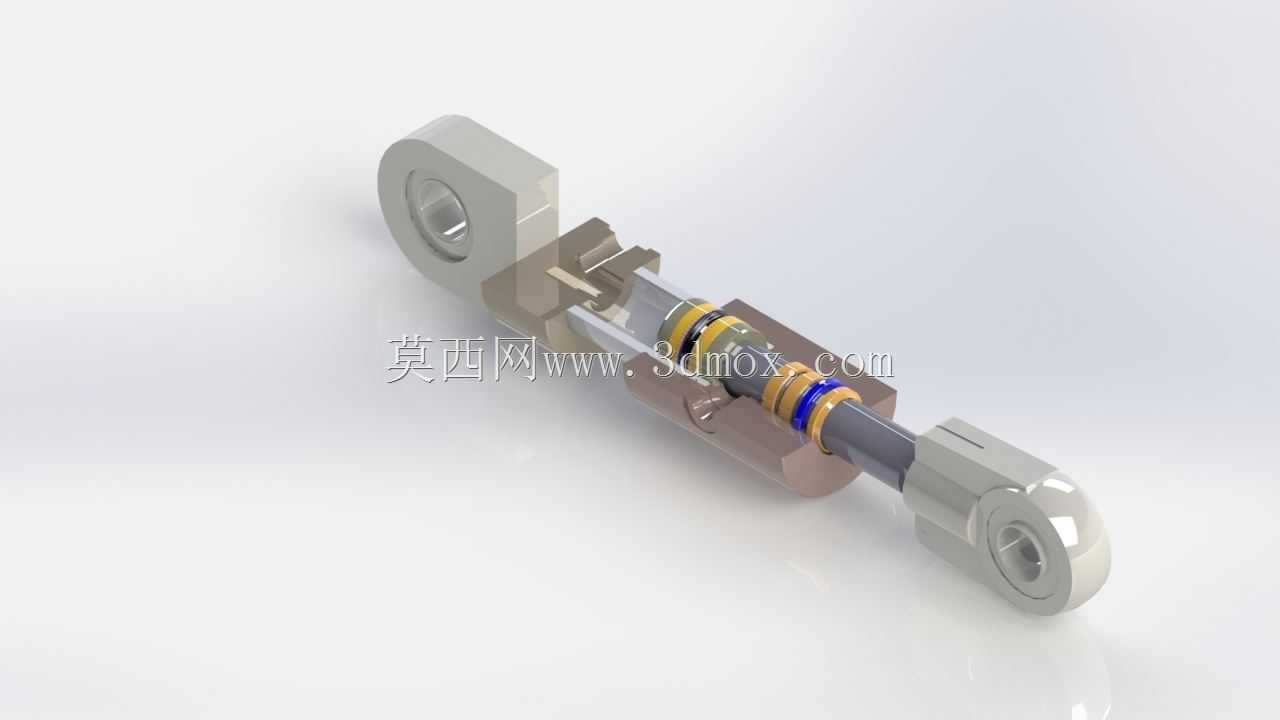

　　定位、小幅姿态调整工位，整体收拢后的总长度控制在极小范围内，不会占用过多设备安装空间。内部结构设计上，活塞与活塞杆采用螺纹连接加止动销防松的结构，避免反复换向冲击导致连接松动；活塞上配置了多道密封组合，包括导向环、格莱圈、O型密封圈，分别承担径向支撑、高压密封、静密封的作用，能够在160巴持续工作压力下保证内泄量控制在行业标准允许范围内，同时导向套采用可拆卸式结构，后期维护更换密封件时不需要完全拆解缸筒，大幅降低现场维护的工作量；缸筒与两端端盖采用螺纹连接加焊接密封的形式，相比传统法兰连接结构径向尺寸更小，更适合安装空间紧凑的场景，端盖与耳环部分为一体化锻造加工，整体强度经过有限元校核，在峰值压力下的应力集中区域安全系数大于3，

　　满足重载工况下的强度要求。实际选型应用时，需要注意该油缸的铰接安装中心距与设备安装位的匹配性，两端铰接销的直径需要与耳环内孔公差配合，避免间隙过大导致的换向冲击；油口采用标准公制内螺纹设计，可直接适配常规液压管路接头，不需要额外制作过渡接头；缸体外表面做了防锈氧化处理，活塞杆表面镀硬铬抛光，硬度达到HV800以上，能够在多粉尘、轻度潮湿的工况下长期工作，不会轻易出现表面锈蚀、镀层脱落的问题。对于结构设计从业者而言，这款模型的内部密封槽尺寸、活塞与缸筒的配合公差、导向套的长度设计都具备实际参考价值，可直接借鉴到同参数短行程铰接油缸的设计工作中，避免重复计算校核的工作量；对于设备选型人员来说，该结构的安装尺寸、输出力参数、安装形式都具备明确的参考意义，可直接对应到实际设备的执行元件选型匹配中，减少非标定制的沟通成本。
