定制双耳环式工程用液压缸结构设计

　　在工程机械、重型装备、冶金产线、港口装卸设备的液压传动回路里，这类双耳环安装的定制液压缸是把液压能转换为直线往复机械能的核心执行部件，区别于标准量产油缸，这类定制款的安装距、行程、负载能力都是匹配具体主机的安装空间与动作要求做的适配设计，不会出现标准件安装位错位、行程冗余或者出力不足的问题。从实际应用场景来看，这类油缸常被用在挖掘机的斗杆驱动、装载机的举升臂动作、液压机的主压头进给、冶金设备的炉门启闭、船舶甲板的舱盖开合，还有自动化产线里的重载工件推移工位，这些场景的共同特点是负载波动大、动作频次有明确要求、安装空间被主机结构严格限制，没法直接套用标准油缸的安装尺寸。

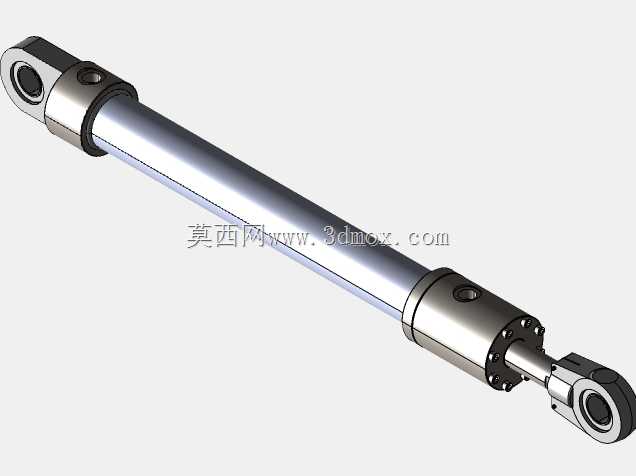

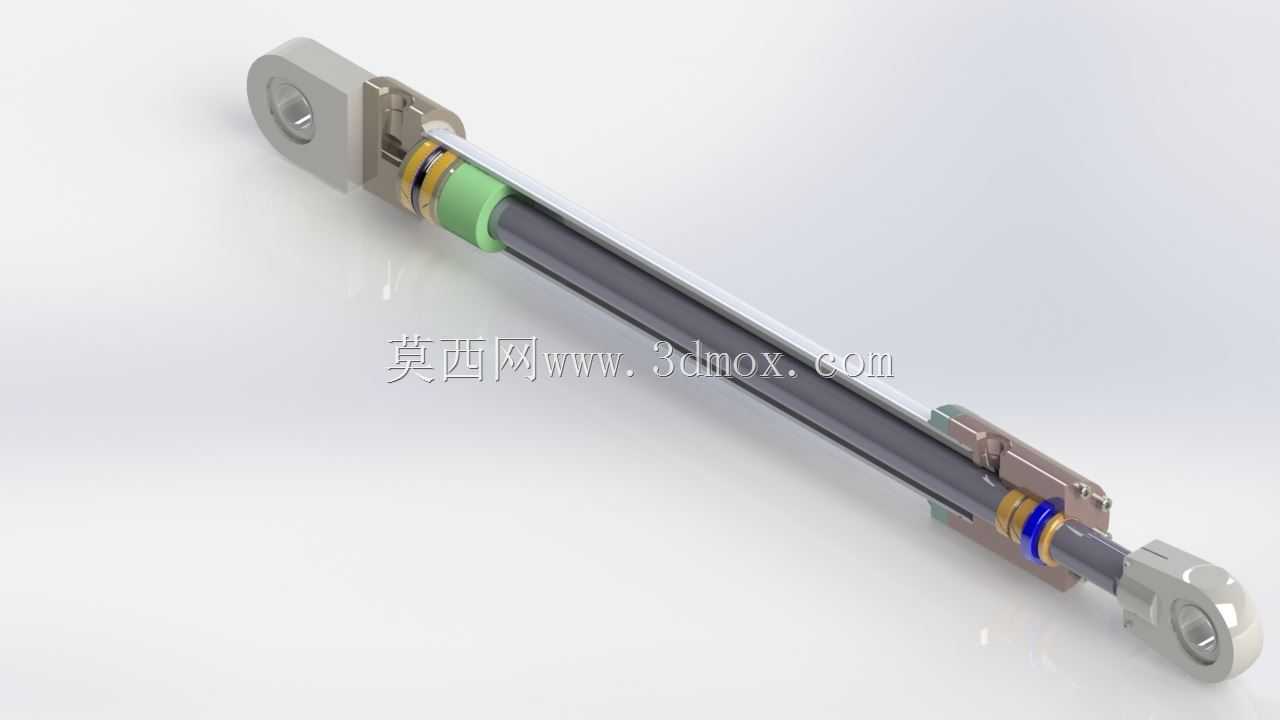

　　从功能特性上看，这款油缸采用双耳环铰接的安装形式，两端的关节轴承结构可以补偿安装过程中出现的微小角度偏差，避免活塞杆承受径向偏载，这一点在工程机械的颠簸工况下尤其重要——很多油缸早期漏油、杆体拉伤都是因为安装时存在别劲，往复动作过程中密封件被偏磨，杆面的镀铬层被导向套硬刮损伤。缸筒部分采用高强度无缝钢管加工，内孔做珩磨处理，表面粗糙度控制在合理区间，既能减少活塞密封的滑动摩擦阻力，也能降低内泄漏的概率，保证油缸的容积效率，避免带载工况下出现掉缸问题。活塞杆表面做了硬铬镀层处理，硬度和耐磨性能满足户外多粉尘、多水汽的工况要求，配合防尘圈的结构，可以阻挡外界的泥沙、铁屑进入缸筒内部，保护密封件和缸筒内孔。

　　设计思路上，这款油缸的参数匹配是从负载反推开始的：先根据主机需要的最大推拉力，结合系统的工作压力、过载峰值压力，计算出所需的缸筒内径、活塞杆直径，再根据主机动作的行程要求确定活塞杆的伸出长度，同时要核算活塞杆全伸状态下的压杆稳定性，避免长行程油缸在重载受压时出现杆体弯曲失稳的问题。导向套的长度、活塞的宽度都是根据侧向力的承受要求做的匹配，密封件的选型兼顾了静密封的零泄漏要求和动密封的低摩擦阻力，不会因为密封过紧导致动作爬行，也不会因为密封过松出现内泄外漏。油口的位置设置在缸筒两端的合理位置，既方便现场管路的连接布置，也避免油缸动作到行程端点时油口被结构件遮挡，后期维护换管的时候不用拆解主机结构。

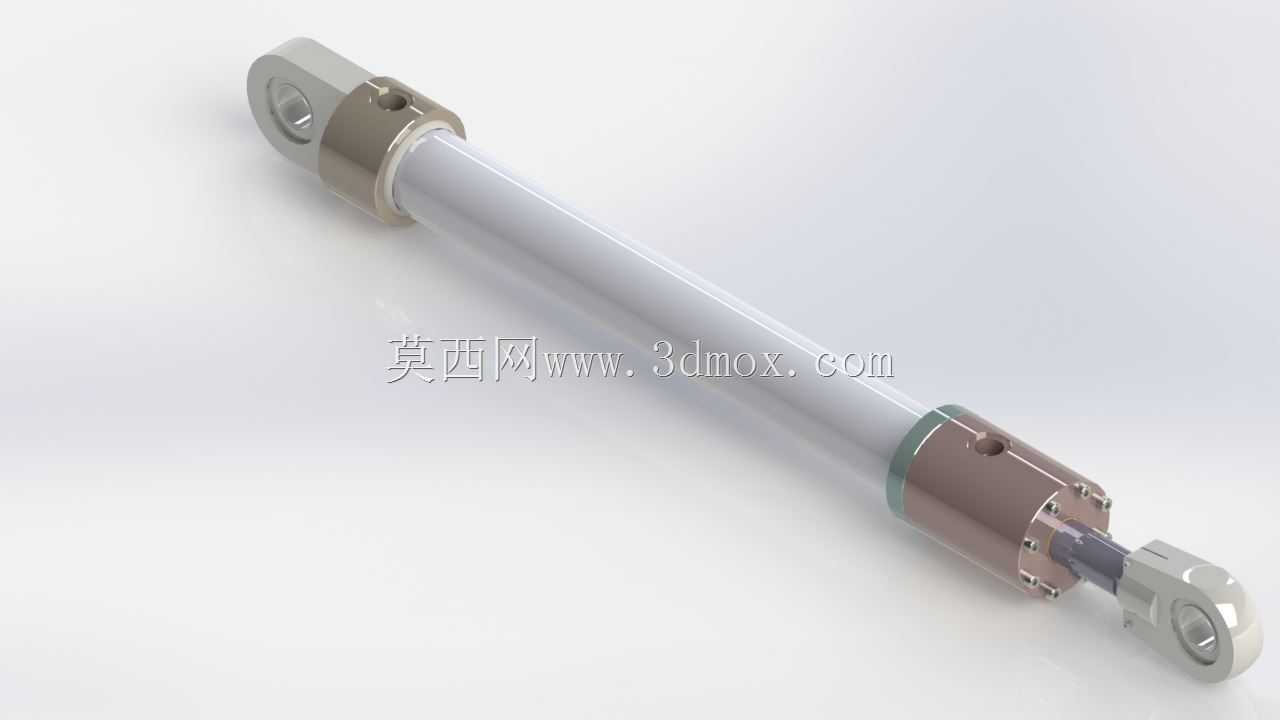

　　外形尺寸与安装边界方面，这款油缸的缸体内径、杆径、行程都匹配具体主机的安装空间，两端耳环的孔径、耳环宽度、铰接中心距都和主机上的安装支座完全适配，全缩状态下的总长度刚好能放进主机的安装位，全伸状态下不会和周边的结构件发生运动干涉。缸体的外径尺寸考虑了主机上安装抱箍或者支座的夹持范围，活塞杆端的连接耳环可以直接和被驱动的部件铰接，不需要额外加装过渡接头，减少了装配环节的累积误差。缓冲结构的设置匹配了油缸的运行速度，在行程末端可以实现平稳减速，避免活塞直接撞击缸盖产生冲击噪音，也能保护主机的结构件不会因为刚性冲击出现焊缝开裂、连接螺栓松动的问题。在实际选型建模的时候，这类定制油缸的三维模型需要准确还原所有安装尺寸，包括油口的螺纹规格、耳环的铰接尺寸、各部件的相对位置，这样在做主机总装的时候才能提前排查干涉问题，不用等到实物试装的时候才发现尺寸偏差，减少现场整改的工作量。对于液压系统设计人员来说，这类模型还可以用来做管路布置的参考，提前确定液压软管的弯曲半径、管接头的朝向，避免装机后出现管路别劲、和运动部件刮蹭的问题。
