拉杆式双耳环安装液压执行油缸

　　在各类需要直线往复推力输出的工业场景里，拉杆式液压缸是应用覆盖极广的液压执行元件，从常规的工装夹具夹紧动作、自动化生产线的工件推料移位，到工程机械的辅助动作回路、机床设备的进给驱动单元，都能见到这类结构油缸的身影。和焊接式油缸相比，拉杆式结构的缸筒依靠四根均布的长拉杆完成两端端盖的压紧固定，拆解维护时只需松开拉杆螺母即可拆分内部密封件、活塞与活塞杆组件，日常运维的便捷性更优，也更适合需要定期更换密封件的连续生产工况。

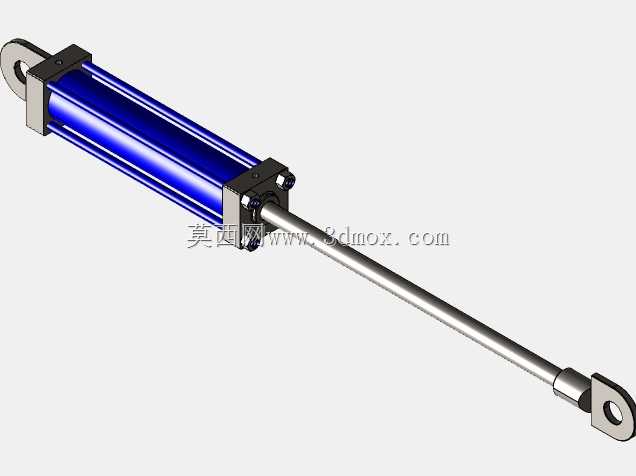

　　这款油缸采用双耳环式安装结构，两端的铰接耳环内置安装孔位，安装时可通过销轴完成与设备机架、执行负载端的铰接连接，能够补偿安装过程中存在的小角度偏摆误差，避免油缸运行过程中因安装同轴度偏差出现活塞杆别劲、密封件偏磨的问题，适配摆角幅度不大的铰接驱动场景，比如翻板机构的开合驱动、升降平台的辅助支撑、工装夹具的压紧臂驱动等工况。从结构设计逻辑来看，缸筒部分采用高精度冷拔无缝管加工，内壁粗糙度控制在适合密封件长期运行的区间，减少活塞密封圈往复运动的磨损量，延长密封件的更换周期；活塞与活塞杆采用刚性连接结构，配合导向套的支撑段设计，能够承受一定的径向偏载，避免活塞杆伸出较长时出现下垂刮蹭缸口的问题。

　　端盖部分的密封采用多道组合密封结构，缸口位置设置防尘圈，阻挡外界环境中的粉尘、切削液、金属碎屑进入缸筒内部，避免杂质刮伤活塞杆表面与密封件；内侧依次设置轴用密封圈与导向环，既保证缸筒有杆腔的压力密封，又为活塞杆提供足够的支撑导向，减少往复运动的径向窜动。活塞位置的孔用密封采用双向密封结构，能够同时承受无杆腔与有杆腔的双向油压，保证活塞两侧腔室的压力隔离，避免内泄导致的油缸推力不足、动作爬行问题。四根拉杆沿缸筒外圆均布，预紧时按照对角顺序逐步拧紧螺母，保证两端端盖对缸筒端面的压紧力均匀分布，避免局部压紧力不足导致的端盖渗漏问题，同时拉杆的预紧力经过核算，能够承受油缸额定压力下的端盖轴向推力，不会出现拉杆拉长变形、端盖松脱的问题。

　　从安装边界来看，这款油缸的缸体外径、活塞杆直径、耳环安装孔中心距都符合常规拉杆油缸的安装尺寸规范，选型替换时只需核对安装距、行程、额定压力三个核心参数，即可直接替换同规格的标准拉杆油缸，无需额外修改设备的安装支架结构。进出油口设置在缸筒两端的端盖侧面，油口连接尺寸符合通用液压管路的连接标准，可直接对接标准液压管接头，布管时可根据设备的实际布局选择侧接或者直角接头调整管路走向，避免管路与周边结构件产生干涉。

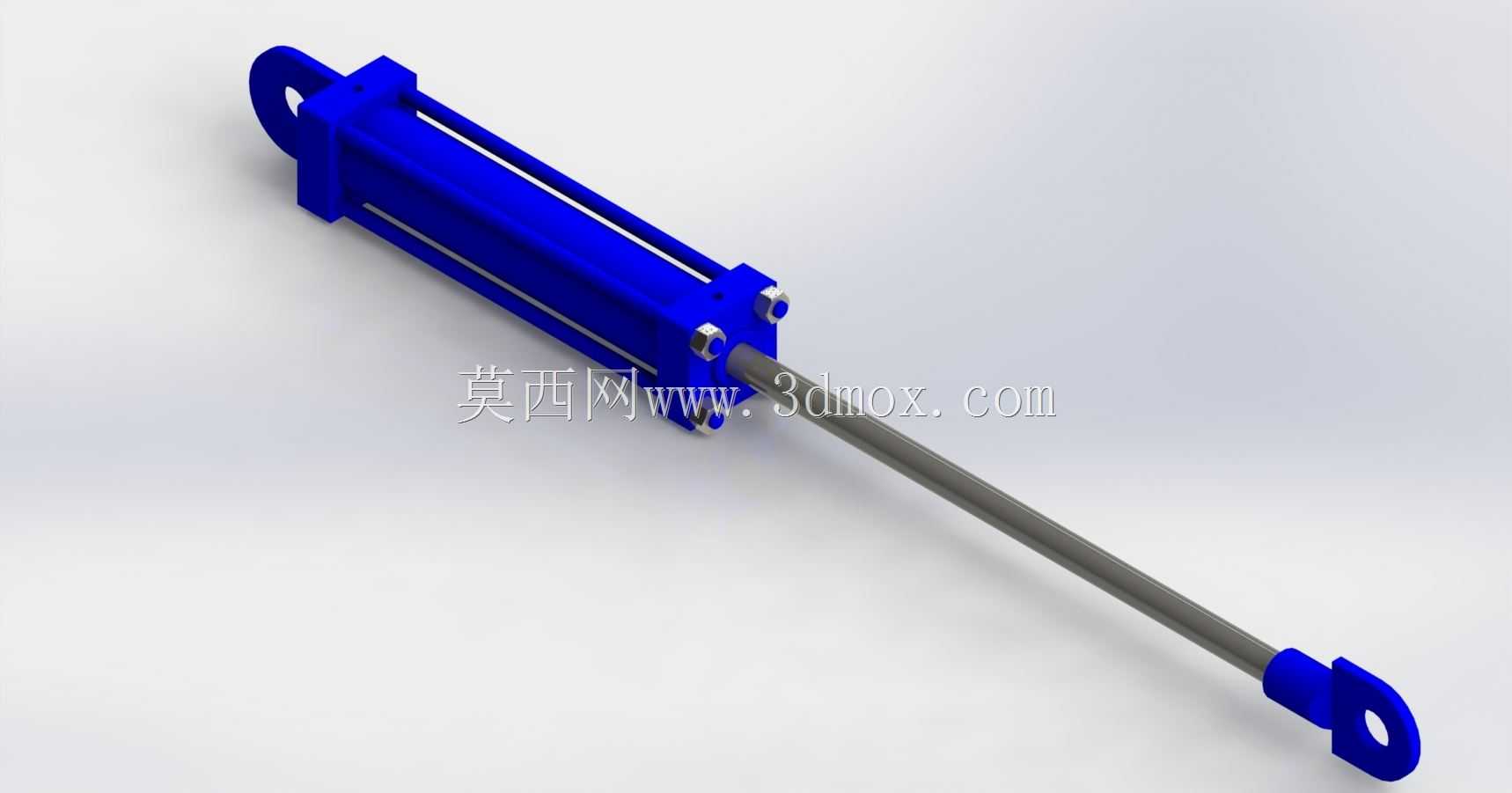

　　在实际工况应用中，这类拉杆油缸的额定工作压力覆盖中低压到中高压区间，能够满足大部分通用工业设备的推力需求，相比定制的特殊结构油缸，标准拉杆油缸的备件通用性更强，密封件、导向套等易损件都可以直接采购标准件更换，大幅降低设备的后期运维成本。建模过程中对油缸的所有配合面都做了公差匹配，比如缸筒与端盖的配合间隙、活塞杆与导向套的配合公差、活塞与缸筒的间隙控制，都符合液压元件的设计规范，既保证零件加工时的工艺可行性，也能模拟实际装配后的干涉情况，避免实际生产装配时出现零件卡滞、无法装配的问题。外观上缸筒部分做了蓝色涂装处理，活塞杆表面采用镀硬铬处理提升耐磨性与防锈能力，端盖、拉杆、耳环部分采用发黑或者金属原色处理，符合工业液压元件的常规外观处理工艺，三维模型的结构细节完整还原了实物的装配关系，可直接用于液压系统的布局设计、设备的整机装配干涉检查，也可作为液压原理演示的结构示意模型使用。
