拉杆式重载液压缸工业结构设计

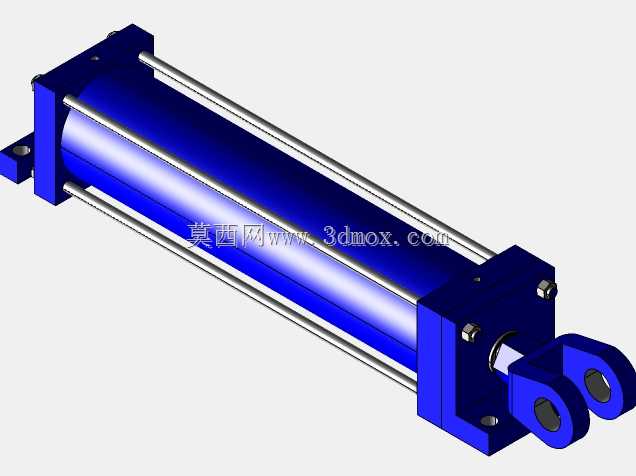

　　在重型冶金轧制生产线、大型工程机械液压系统、港口起重设备的液压回路里，拉杆式液压缸是应用占比极高的直线执行元件，这类油缸依靠四根对称布置的高强度拉杆完成缸筒、端盖的轴向锁紧，相比法兰式、焊接式缸体结构，拉杆式油缸的拆装维护效率更高，密封件更换时无需破坏缸体连接结构，在需要频繁检修维护的工业现场适配性极强。

　　从实际工况适配角度看，这类大缸径拉杆油缸主要承担重载直线推压、负载举升、工位夹紧锁定的功能，在4000Psi的额定工作压力下，可输出稳定的大吨位直线推力，适配钢厂轧机的辊缝调整、工程机械的动臂驱动、压力机的滑块施压这类需要持续稳定输出力的作业场景。设计这类油缸时，首先要结合安装空间的边界条件确定安装形式，前端法兰、后耳环、脚架安装是这类油缸最常用的三种安装方式，建模时需要提前预留安装螺栓的操作空间，避免端盖螺栓与拉杆安装位出现空间干涉。

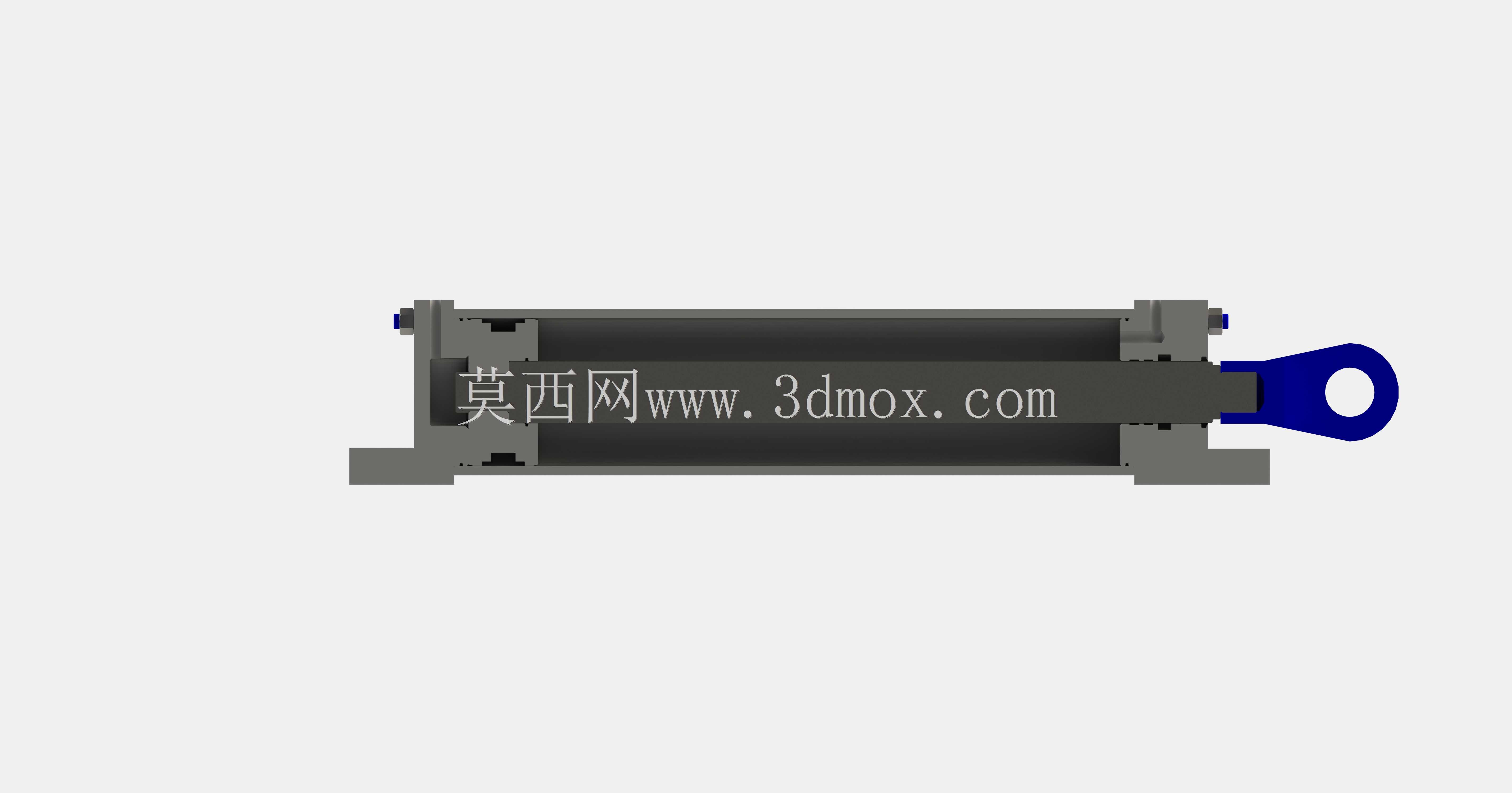

　　结构设计层面，缸筒内壁的粗糙度、圆度公差直接影响密封件的使用寿命，建模时需要严格控制缸筒内孔的尺寸公差，配合导向套的同轴度要求，避免活塞杆运行时出现偏磨，导致密封失效漏油。活塞杆表面需要做镀硬铬处理，建模时要考虑镀层厚度对配合尺寸的影响，导向套内部的支撑环、防尘圈、斯特封、格莱圈的安装槽尺寸要严格匹配密封件的规格，槽口的倒角要做圆滑过渡，避免安装密封件时被锐边割伤。拉杆的螺纹旋合长度、预紧力矩需要匹配额定工作压力下的轴向推力，避免高压工况下出现拉杆变形、端盖渗漏的问题，四根拉杆的预紧力要保持均匀，防止缸筒受力不均导致内孔变形，影响活塞运行顺畅度。

　　尺寸边界上，6英寸缸径对应的活塞有效作用面积经过精确核算，配合2.5英寸杆径，无杆腔和有杆腔的作用面积差决定了油缸伸出、缩回时的输出力差值，在液压系统流量匹配时，要结合这个面积差计算油缸的运行速度，避免出现缩回速度过快导致的液压冲击。600mm的行程设计要匹配设备的实际运行行程，建模时要在油缸内部预留足够的活塞缓冲行程，在活塞运行到行程端点前，通过缓冲套切断主油路，依靠节流缝隙缓慢卸压，避免活塞直接撞击端盖产生冲击振动，延长油缸和连接部件的使用寿命。

　　油口的布置位置要结合现场管路走向确定，侧置油口要避开安装干涉位，油口的连接螺纹规格要匹配系统管路的通径，保证油液过流面积满足流量要求，避免通径过小导致油液流速过高产生温升和压力损失。排气阀通常设置在油缸的最高位置，方便安装调试时排出缸内的空气，避免空气混入导致油缸运行爬行、抖动。这类拉杆油缸的三维建模过程中，所有配合面的公差配合要符合液压元件的设计规范，运动部件之间要预留合理的间隙，考虑热胀冷缩对配合精度的影响，保证油缸在-20℃到80℃的工作温度区间内都能顺畅运行，不会出现卡滞问题。

　　从选型适配角度，这类油缸的三维模型可以直接用于液压系统的管路布置模拟、安装干涉检查，在设备整体设计阶段，通过模型可以提前核对油缸全行程范围内的运动轨迹，避免油缸伸出、缩回时和周边设备部件发生碰撞，同时可以模拟负载作用下的油缸受力情况，校核安装螺栓、连接销轴的强度，提前发现结构设计的薄弱点，减少现场安装调试时的整改工作量。
