哈雷动力单元立柱式固定装夹工装

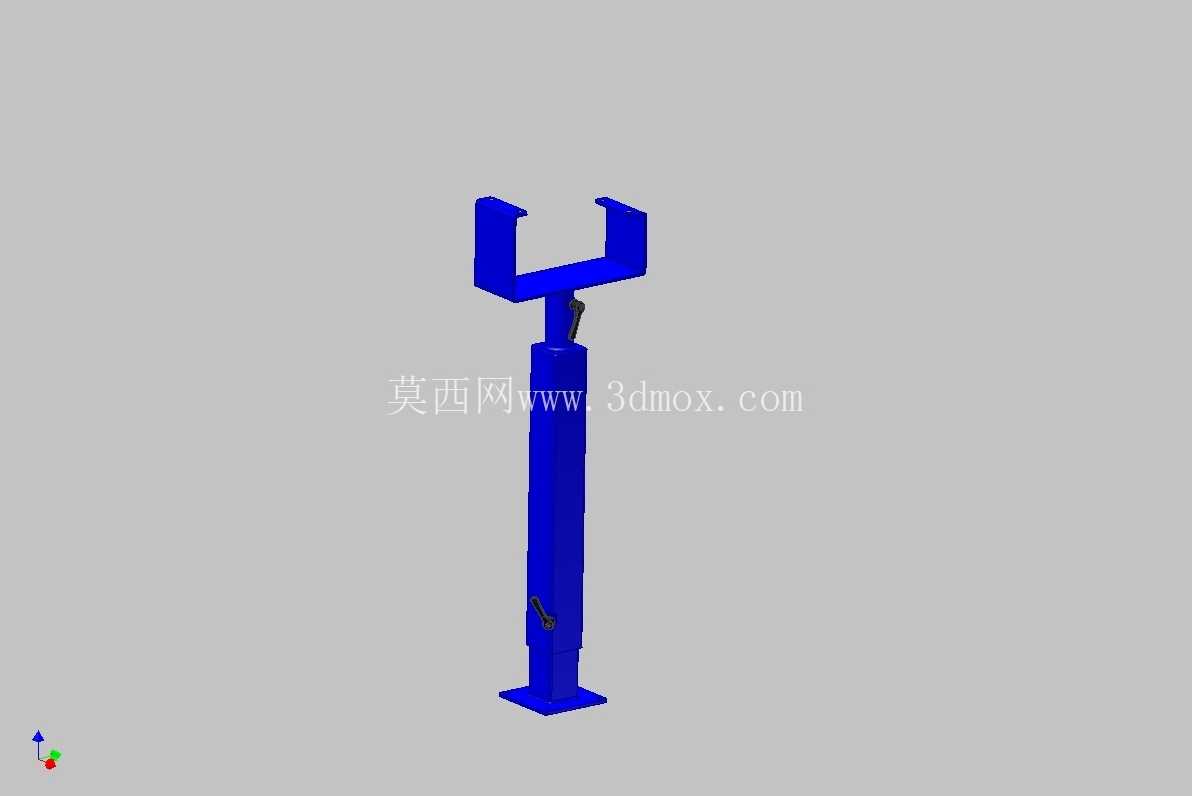

　　这套立柱式固定装置主要面向摩托车动力总成检修、装配以及台架测试环节的装夹需求，针对哈雷系列V型双缸发动机的外形轮廓做了专属适配，解决了大排量V缸发动机在工位上固定不稳、操作空间受限的常见问题。整套装置采用立式单立柱支撑结构，底部为方形法兰安装座，可通过膨胀螺栓或者T型螺栓直接固定在车间混凝土地面、铸铁装配平台或者测试台架的台面上，安装座的螺栓孔位做了长圆孔设计，允许在安装时微调位置，抵消基础施工或者台架加工带来的位置误差，降低现场安装的对位难度。

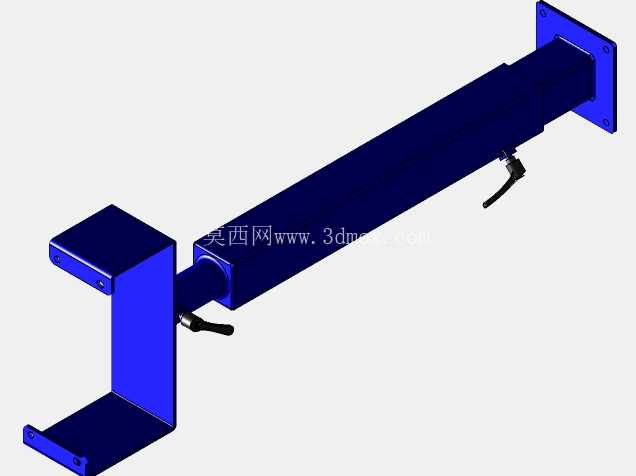

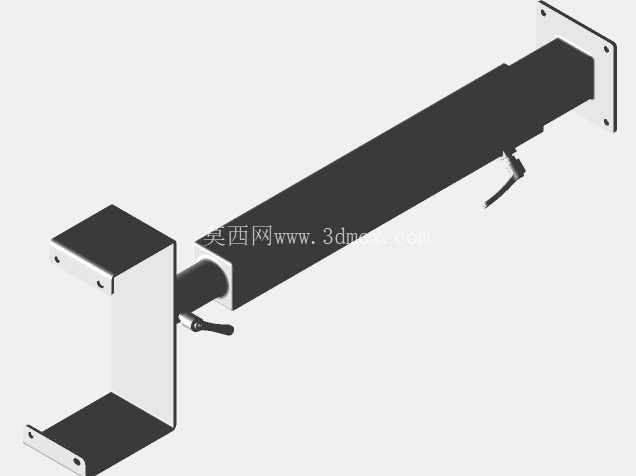

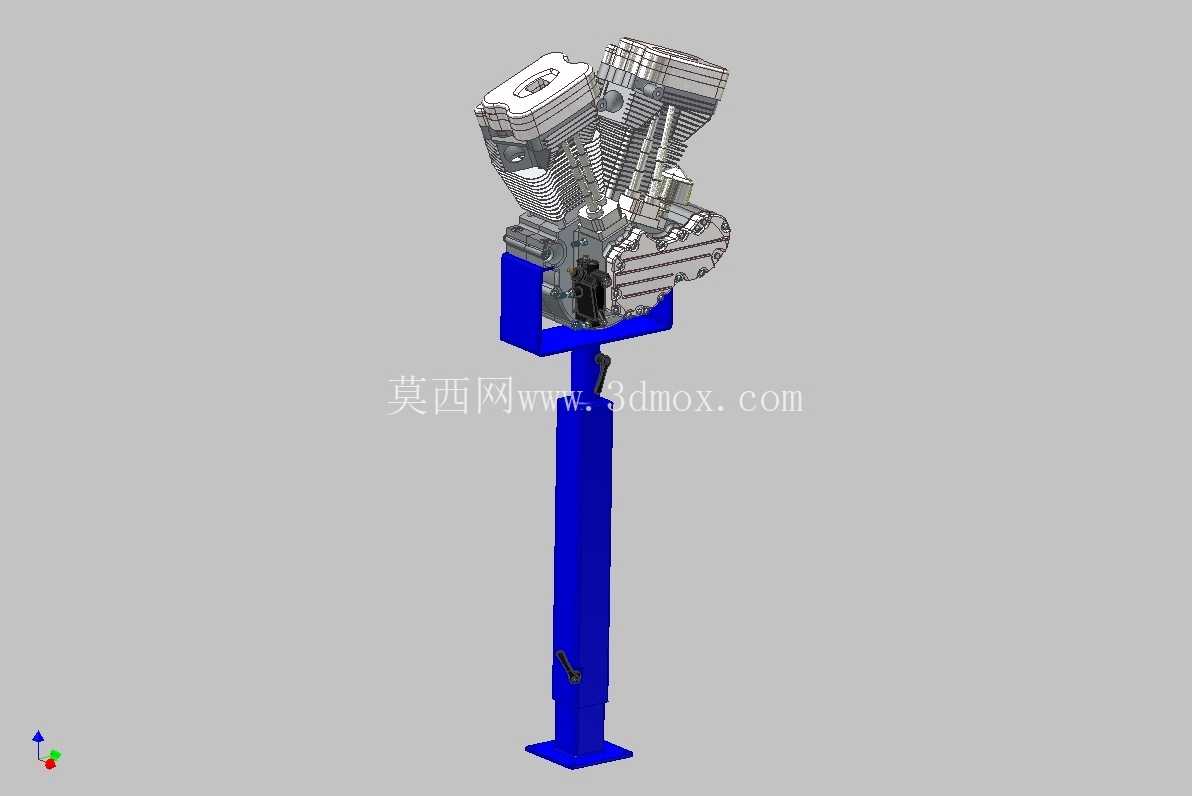

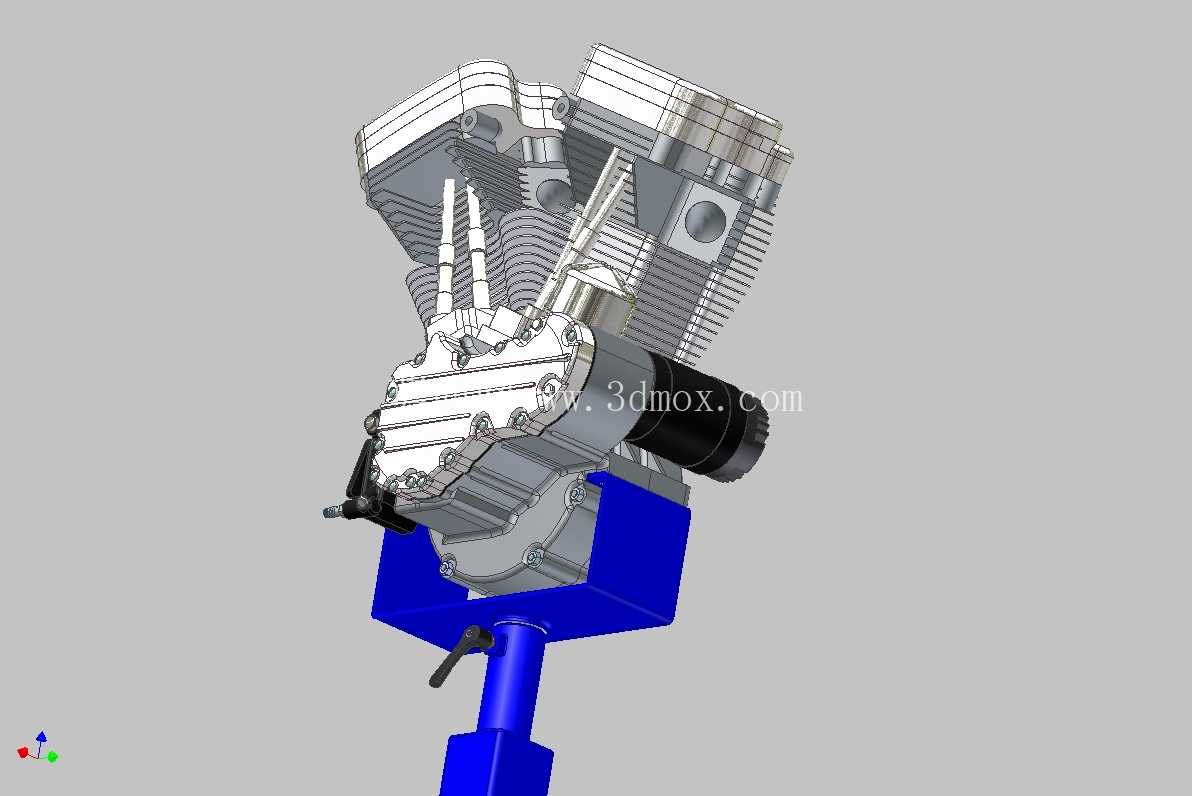

　　立柱主体采用矩形截面型钢加工而成，截面尺寸经过受力校核，在承受发动机整机重量以及装配、检修过程中的附加操作力时，立柱的侧向挠度控制在0.2mm以内，避免装夹后工件出现晃动，影响螺栓拧紧力矩的准确性或者测量数据的可靠性。立柱上部的装夹托架完全贴合哈雷V缸发动机下部的安装支点轮廓，托架的夹持面做了仿形铣削加工，与发动机壳体的接触区域贴合度达到90%以上，夹持时不会因为局部应力集中压伤铝合金壳体表面，同时托架上预留了与发动机原厂安装孔位完全对应的定位销孔，装夹时可以先通过定位销完成发动机的快速对位，再通过锁紧螺栓完成固定，整个装夹过程单人即可操作，无需额外辅助吊装对位，大幅缩短动力单元的上下工位时间。

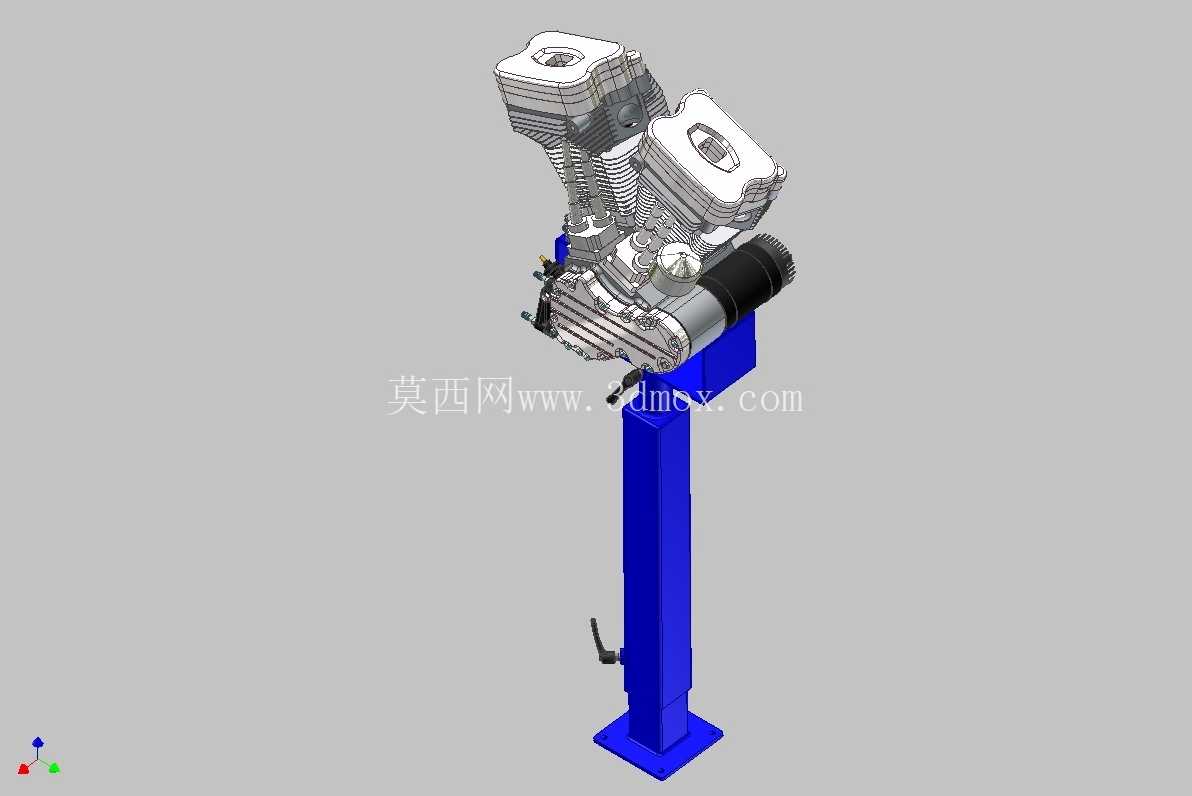

　　从安装边界来看，整套装置的总高度适配成年人站立操作的人机工程高度，发动机装夹完成后，缸头、气门室、变速箱侧盖等常需要拆装检修的部位，距离地面的高度在0.8米到1.4米之间，操作人员无需弯腰或者登高即可完成大部分常规检修操作，立柱后侧预留了走线、走管的空间，如果需要在台架上进行发动机热机测试，可直接沿立柱布置燃油管、传感器线束以及排气连接管路，不会与操作区域产生干涉。在功能设计上，这套固定装置除了满足常规的装配检修需求，还可兼容发动机拆解后的分总成装夹，托架上的可拆式压块可以根据不同的装夹对象调整位置，既可以固定完整的动力总成，也可以单独固定曲轴箱、变速箱壳体等部件，适配多工序的作业需求。

　　立柱下部还设置了可调节的支撑地脚，当地面存在轻微不平整时，可通过调整地脚高度保证立柱的垂直度，避免长期偏载导致立柱变形。托架与立柱的连接部位采用了加强筋结构，在承受发动机启动时的振动载荷时，连接部位不会出现松动或者疲劳开裂，整套装置的所有外露金属表面都做了喷塑处理，耐车间内的油污、切削液腐蚀，日常维护只需擦拭表面即可，无需特殊的防锈保养。在实际生产场景中，这类固定工装常布置在摩托车改装车间、发动机再制造生产线以及院校的摩托车实训工位上，相比通用的台虎钳或者通用装配平台，这种专属适配的固定装置不需要额外制作垫块或者调整夹持位置，装夹效率提升60%以上，同时也避免了通用夹具夹持不当导致的工件损伤问题。设计过程中优先考虑了装夹的可靠性与操作的便捷性，没有多余的冗余结构，所有受力部件的材质都选用常用的Q235结构钢，加工工艺以常规的铣削、钻孔、焊接为主，加工成本可控，后期如果需要适配其他型号的发动机，只需更换上部的仿形托架即可，主体立柱与底座可以通用，具备一定的扩展适配能力。
