可调式活动扳手手动五金工具结构

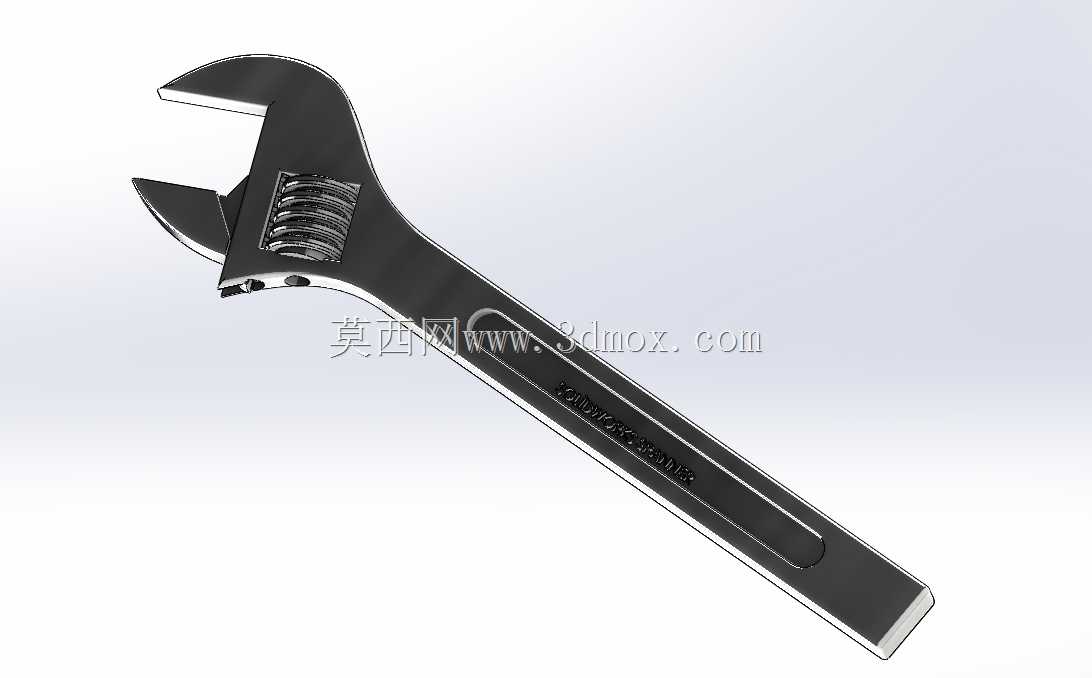

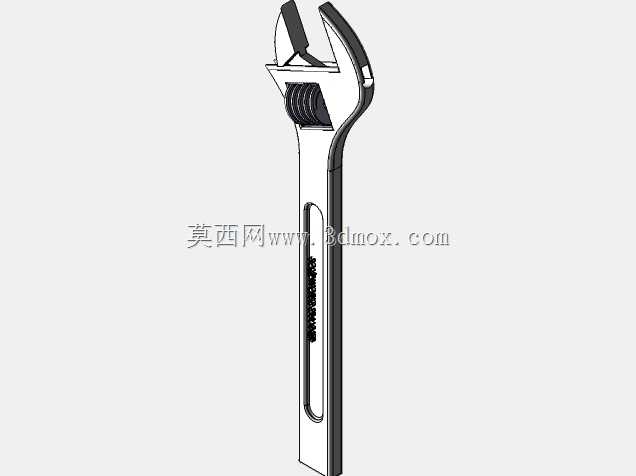

　　活动扳手属于现场维修、装配和设备维护中使用频率很高的手动夹持工具，核心作用是通过可调开口适应不同规格的六角螺母、螺栓头以及部分方形管件接头。与固定开口扳手相比，它不需要为每一种紧固件尺寸单独配备一把工具，在检修空间有限、紧固件规格不统一或临时抢修场景下更具灵活性。模型围绕扳头、活动钳口、蜗杆调节机构和长手柄进行完整结构表达，能够清楚呈现开口宽度变化时各零件之间的啮合与滑动关系。

　　扳头区域采用固定钳口与活动钳口组合，两钳口夹持面设置齿纹或平面接触区，用于增加对螺母侧面的摩擦力并减少打滑。活动钳口下方加工有齿条，与扳头颈部的蜗杆形成蜗轮齿条式传动；旋转蜗杆时，活动钳口沿导向槽平移，从而连续改变开口尺寸。这种结构的重点不在复杂曲面，而在导向间隙、齿形配合和受力路径：夹持力从钳口接触位置传入扳头，再经颈部过渡到手柄，蜗杆主要承担调节和限位作用，不应作为主要承力件设计。

　　手柄部分采用细长杆状构型，目的是在人手可施加的范围内放大力矩。模型中手柄末端保留较宽的握持边界，柄身设有凹槽与标识区域，既改善握持定位，也增强外形识别度。实际使用时，手柄长度决定可输出扭矩上限，过长会增加紧固件过载或钳口变形风险，过短则难以松开锈蚀螺栓。扳头与手柄之间的过渡段需要避免尖角突变，因为拧紧或松开瞬间，最大应力通常集中在颈部圆角、活动钳口根部以及蜗杆槽附近，建模时应保留连续圆角和合理壁厚。

　　开口调节范围是该类工具的关键边界。设计时需先确定目标紧固件对边宽度区间，再反推活动钳口行程、齿条长度和蜗杆直径。钳口完全打开时，活动钳口不能脱离导向槽；完全闭合时，齿条末端与扳头本体之间也应保留安全搭接量。钳口深度决定可容纳的螺母高度，若开口过深而颈部单薄，侧向扳动时容易产生张开变形；若钳口过浅，则大规格螺母接触不充分，容易出现圆角损伤。

　　从三维建模流程看，可先建立手柄与固定扳头的一体化主体，再按活动钳口的运动方向建立导向槽和配合面。蜗杆需要单独表达齿纹、轴颈和端部旋转位置，齿条模数不必按真实加工细节过度放大，但应保证齿距与蜗杆转动行程匹配。活动钳口与本体之间采用小间隙配合，间隙过大调节时会晃动，间隙过小则在虚拟装配和实际制造中容易卡滞。钳口齿面、蜗杆槽、柄部凹槽等特征应保持拔模和圆角逻辑一致，便于后续转为工程图或进行样件加工。

　　在设备检修场景中，这类扳手常用于管道法兰、泵体地脚螺栓、防护罩紧固件、机床调整螺钉以及普通机电设备拆装。它不适合替代扭矩扳手进行精确预紧，也不适合在钳口未贴合紧固件时施加冲击力。结构设计上应让钳口夹持面尽量平行，使螺母两侧受力均匀；扳动方向最好指向固定钳口一侧，让主要载荷由强度更高的固定扳头承担。模型把可调开口、蜗杆、齿条、导向槽和长柄受力关系整合在同一作品中，适合用于手动工具结构演示、五金产品设计校核以及维修工具选型参考。
