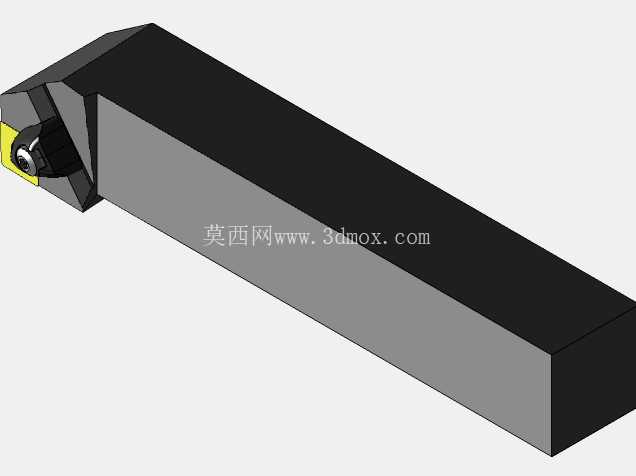

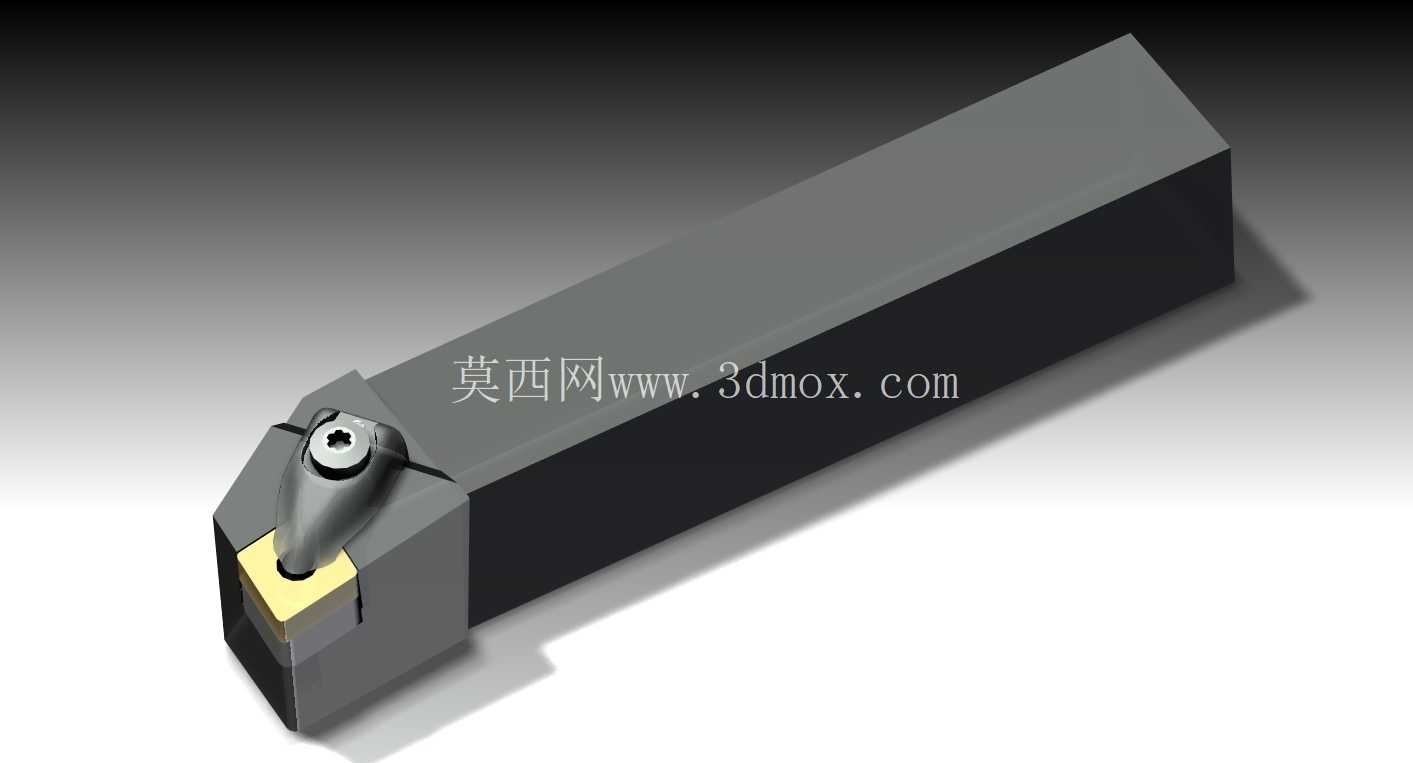

DCLNR系列数控车削外圆车刀刀柄结构

　　这款DCLNR结构的车削刀柄，是数控车床外圆、端面及锥面车削工序中应用极广的夹紧式刀具装夹载体，适配菱形55度顶角的可转位车削刀片，在普通卧式车床、斜床身数控车床的刀塔、四方刀架上都能完成装夹，承担钢件、铸铁、有色金属等常见工件材料的连续与断续切削作业。从结构设计逻辑来看，该刀柄采用杠杆式夹紧原理，通过刀柄头部内置的杠杆构件，在锁紧螺钉旋紧时撬动杠杆压合刀片中心孔，同时配合刀垫的定位面完成刀片的双重固定，相比螺钉直接锁紧的结构，这种夹紧方式的刀片更换效率更高，且夹紧力分布更均匀，切削过程中刀片不会因受冲击产生位移，能有效避免崩刀、打刀的异常工况。

　　刀柄主体采用方形截面的合金钢材质，整体经过淬硬处理，表面做发黑防锈工艺，方柄的尺寸公差严格控制在h6级别，能与标准车床刀架的安装槽实现间隙配合，装夹时不需要额外修配刀柄基面，锁紧后刀柄的悬伸刚性可以满足常规3倍径以内的切削参数要求，不会出现振刀导致的工件表面粗糙度超差问题。从安装边界来看，这款4040规格的刀柄，方身截面尺寸为40mm×40mm，总长度控制在150mm区间，刀头部分的悬伸长度比普通压板式刀柄缩短了8%左右，同等装夹悬伸量下的抗振性能提升明显，头部的刀片定位座与刀柄主体为一体化加工成型，刀垫采用硬质合金材质，能在刀片受切削力冲击时分散应力，避免刀柄本体被压溃损伤，延长刀柄整体使用寿命。

　　在实际生产场景中，这类刀柄主要适配半精车、精车工序，刀片转位时不需要重新拆卸整个刀柄，只需要松开头部的锁紧螺钉，即可转动刀片更换切削刃，重新锁紧后刀尖高度的重复定位精度可以控制在0.02mm以内，不需要重新对刀就能继续加工，能大幅减少批量加工过程中的辅助停机时间。设计过程中，刀柄头部的排屑空间做了斜向让位处理，切削过程中带状切屑会沿着刀片前刀面流出，不会撞击刀柄本体造成积屑瘤粘附，同时冷却液喷嘴的预留位置正对刀片切削区域，能保证高压切削液直接喷射到切削热集中的刀尖位置，有效降低刀尖切削温度，延长刀片的连续切削寿命。

　　需要注意的是，这类刀柄安装时要保证刀柄基面与刀架安装面完全贴合，不能有切屑、杂质垫在结合面之间，否则会导致刀尖高度偏移，加工出的工件尺寸出现锥度误差，同时锁紧螺钉的扭矩要控制在合理区间，扭矩过大会导致杠杆断裂，扭矩过小则会出现夹紧不足刀片飞出的安全隐患。在刀架上安装时，刀柄的伸出长度不能超过刀柄方身截面尺寸的2.5倍，长悬伸加工需要配合减振刀套使用，否则大切深工况下极易产生振纹，影响工件的加工表面质量。
