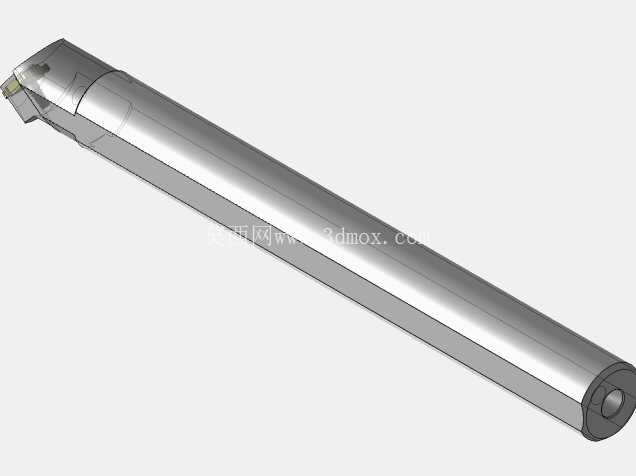

从结构布局来看,刀杆主体采用圆柱形整体结构,这种设计的核心考量是适配车床刀塔的内孔刀座安装孔,常规的内孔刀座夹持孔径多为16mm、20mm、25mm、32mm几个标准规格,刀杆的圆柱段长度会根据常见的内孔加工深度做匹配,保证在加工深度3倍孔径的内槽时,刀杆悬伸量不会超过刚性临界值,避免切削过程中出现颤振。刀头部分做了偏心收窄设计,相比刀杆主体直径缩小了15%左右,这个设计的目的是让刀头在伸入内孔时,刀杆外壁和已加工内孔壁之间保留足够的排屑空间,避免带状切屑缠绕在刀杆和孔壁之间刮伤已加工表面。在回转体零件的内孔加工工序里,窄槽、异形槽、退刀槽的加工一直是普通内孔车刀难以覆盖的工况,尤其是当槽宽尺寸公差要求控制在0.02mm以内、槽侧壁与孔轴线垂直度要求较高,或是槽型带有特殊斜角、圆弧过渡的场景下,常规的直头内孔刀要么无法伸入窄小的内孔空间,要么切削刃角度无法匹配槽型轮廓,很容易出现让刀、振纹、槽宽超差的问题,这把专用槽车削刀具就是针对这类工况做的定向结构设计。

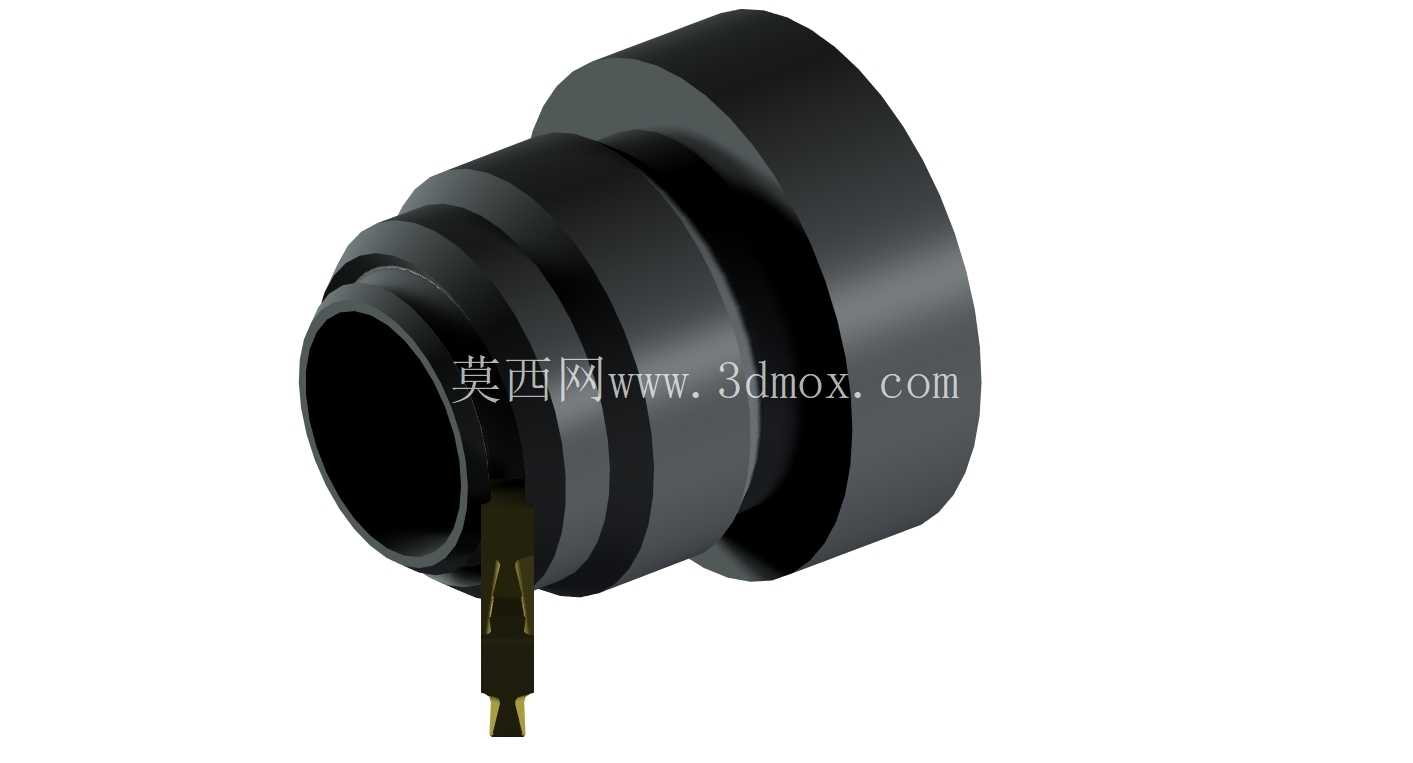

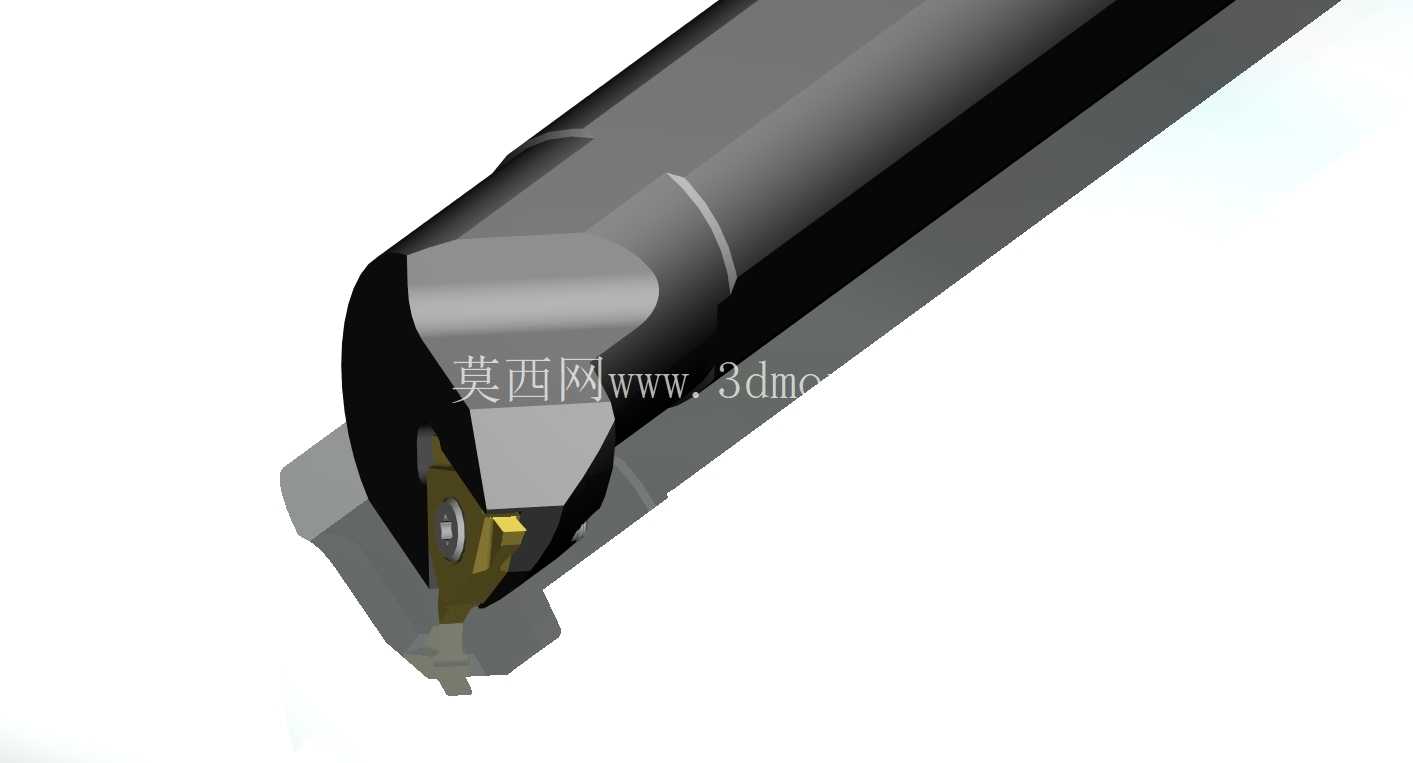

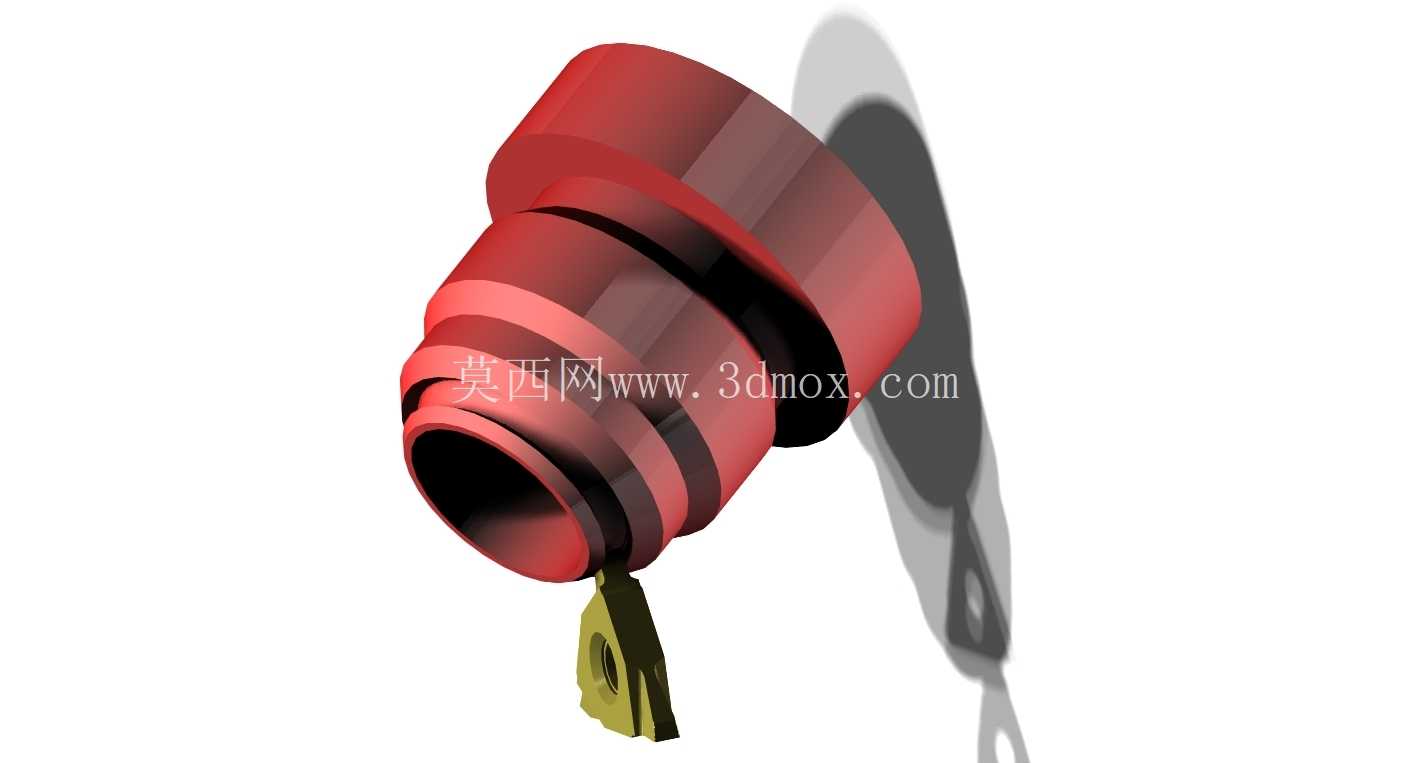

切削刃部分采用了模块化的装夹结构,刀片通过压紧螺钉固定在刀头的定位槽内,定位槽的角度经过精准计算,保证刀片安装完成后,主切削刃的高度与车床主轴中心高完全重合,避免出现中心高偏差导致的扎刀、切削刃崩损问题。刀片的切削刃轮廓直接匹配需要加工的特殊槽型,不需要操作人员在加工前手动刃磨刀具角度,只要更换对应轮廓的刀片,就可以完成不同槽型的加工,大幅减少换刀调机的辅助时间。在实际加工场景中,这类刀具主要应用在液压阀块内孔的密封槽加工、轴承内圈的卡簧槽加工、传动轴内孔的退刀槽加工,以及部分带有特殊内槽结构的汽车零部件、液压零部件的车削工序。
相比焊接式的内槽车刀,这种结构的刀具在刀片磨损后只需要松开压紧螺钉更换刀片即可,不需要重新拆卸刀杆调整中心高,重复定位精度可以控制在0.01mm以内,能够有效保证批量加工过程中槽型尺寸的一致性。刀头部分的排屑面做了倾斜的导屑槽设计,切削过程中产生的切屑会沿着导屑槽的方向向孔口排出,不会积存在槽内挤压已加工表面,也不会因为切屑堵塞导致刀片崩损。从安装边界来看,刀杆的圆柱夹持段做了表面硬化处理,硬度达到HRC45以上,避免刀座夹紧时出现压痕影响夹持精度,刀杆尾部做了平面定位结构,安装时对准刀座的定位螺钉锁紧即可,不需要额外打表找正刀杆的周向角度,降低操作人员的装夹难度。
在切削参数适配方面,这种刀具的刚性设计可以适配常规的硬质合金涂层刀片的切削参数,加工45号钢时线速度可以达到120-150m/min,进给量控制在0.08-0.15mm/r,加工不锈钢材料时线速度调整为60-80m/min,能够满足绝大多数常规金属材料的内槽加工需求。刀头部分的避空设计还考虑了内孔台阶的干涉问题,当加工靠近内孔台阶的槽型时,刀头的非切削侧不会和台阶面发生碰撞,可以实现距离台阶面仅1mm位置的槽型加工,覆盖了普通内槽刀无法加工的近台阶槽工况。在刀具的设计过程中,还通过有限元分析对刀杆的受力变形做了模拟,当切削力达到常规切削参数下的最大值时,刀头的变形量控制在0.005mm以内,完全可以满足IT7级精度的槽型加工要求,不会因为刀杆变形导致槽深出现锥度、槽宽尺寸超差的问题。
