多工位可调式框架夹持固定工装

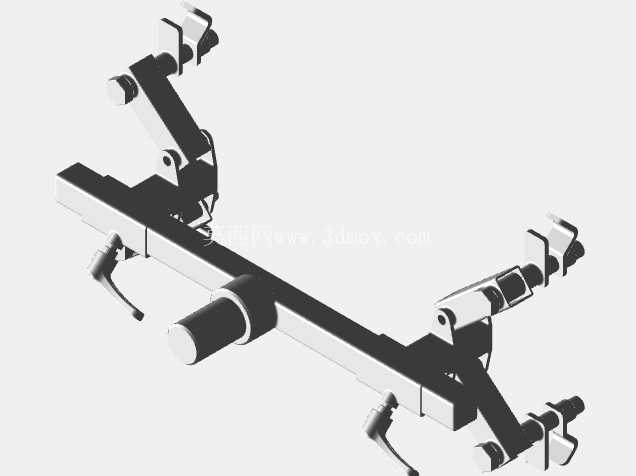

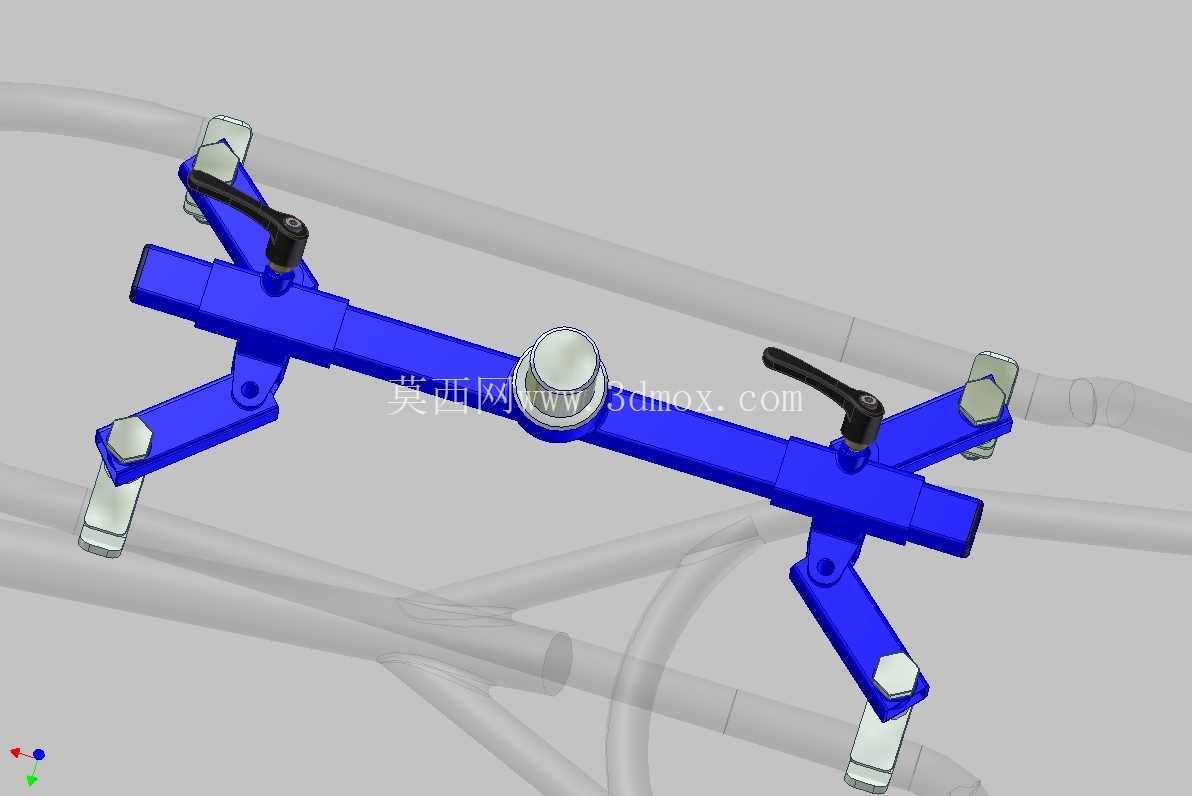

在框架类工件的焊接、装配、打磨以及尺寸检测工序中，工件的定位稳定性直接决定了加工精度与作业效率，这款多工位可调式框架夹持固定工装，正是针对管状、杆状框架构件的多点位同步装夹需求设计的专用定位装置。从结构布局来看，工装主体采用横向承载梁作为核心支撑基体，梁体截面做了等强度优化，在保证整体刚性的前提下尽可能降低自重，避免工装自身过重对安装基准面造成额外负载。梁体上集成了四组独立的快速夹钳单元，每一组夹钳都可以沿着梁体上的T型导向槽做横向位置调整，调整到位后通过底部的锁紧螺母完成位置固定，能够适配不同宽度、不同夹持点位分布的框架工件，无需针对单一规格工件重新制作整套工装，大幅压缩了生产准备阶段的工装调试周期。

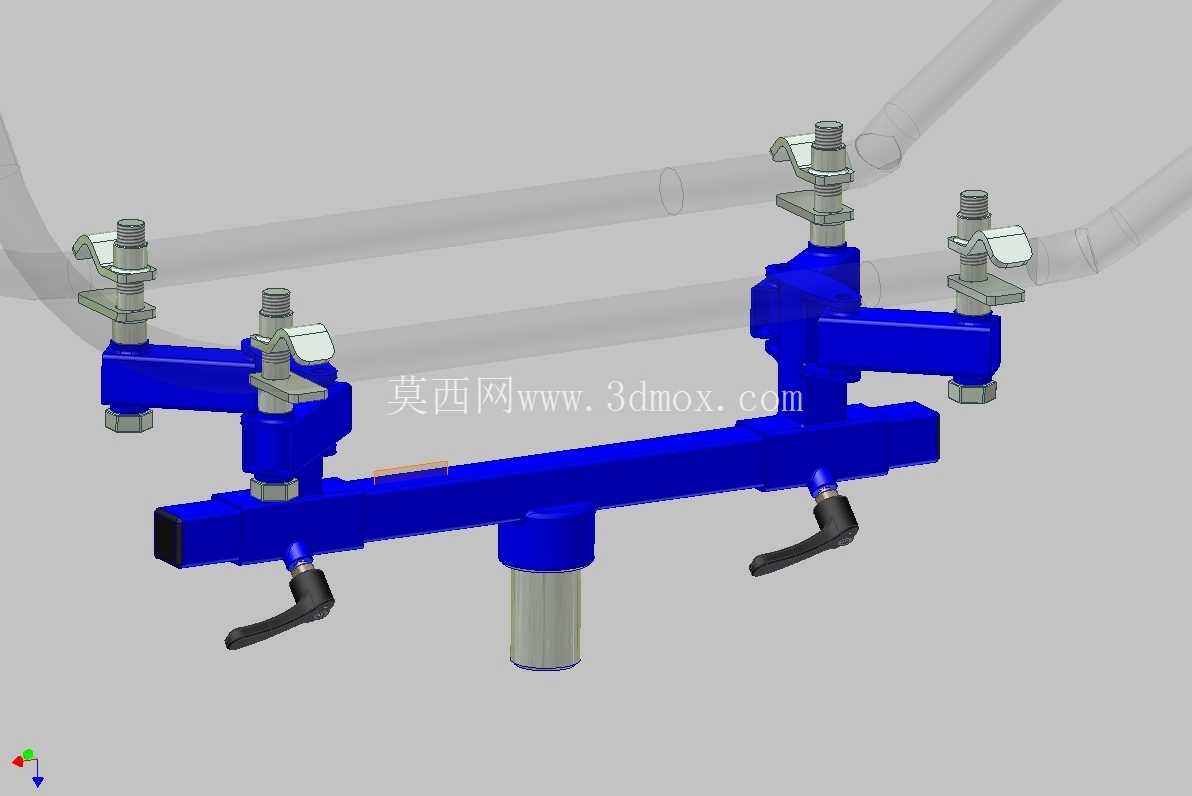

夹钳单元本身采用了垂直下压式的快速夹钳结构，压头位置做了高度调节设计，通过旋转压杆可以调整压头的下压行程，适配不同管径、不同截面高度的框架杆件，压头端面镶嵌了非金属防滑垫块，既可以增大夹持摩擦力防止工件在加工过程中出现窜动，也能避免刚性压头直接接触工件表面造成压痕、划伤等外观缺陷，对于表面质量要求较高的喷涂后框架、薄壁管件装夹场景尤为适用。工装底部设置了圆柱形定位安装柱，安装柱与承载梁之间通过旋转锁紧结构连接，松开锁紧手柄后可以带动整个承载梁绕安装柱轴线做360度旋转，方便操作人员在不拆卸工件的前提下调整工件朝向，完成不同侧面的加工作业，调整到目标角度后扳动锁紧手柄即可完成角度锁定，锁紧机构采用偏心凸轮结构，锁紧力大且操作便捷，单手即可完成角度调整与锁紧动作。

从安装边界来看，底部安装柱的直径采用了通用工装接口尺寸，可以直接适配标准工作台的定位孔安装，也可以通过过渡法兰连接到专用变位机、焊接工作台上，安装柱的有效插入深度经过精确计算，既保证安装后的连接刚性，避免工装在承受夹持反力时出现晃动，也不会因为插入过深导致安装拆卸困难。横向承载梁的总长度覆盖了常规小型框架的夹持跨度需求，当需要夹持更大尺寸的框架时，也可以通过在梁体端部加装延伸段的方式拓展夹持范围，延伸段与主体梁采用定位销加螺栓的连接方式，连接后整体形位公差控制在装配要求范围内，不会因为拼接导致夹钳安装基准出现偏差。

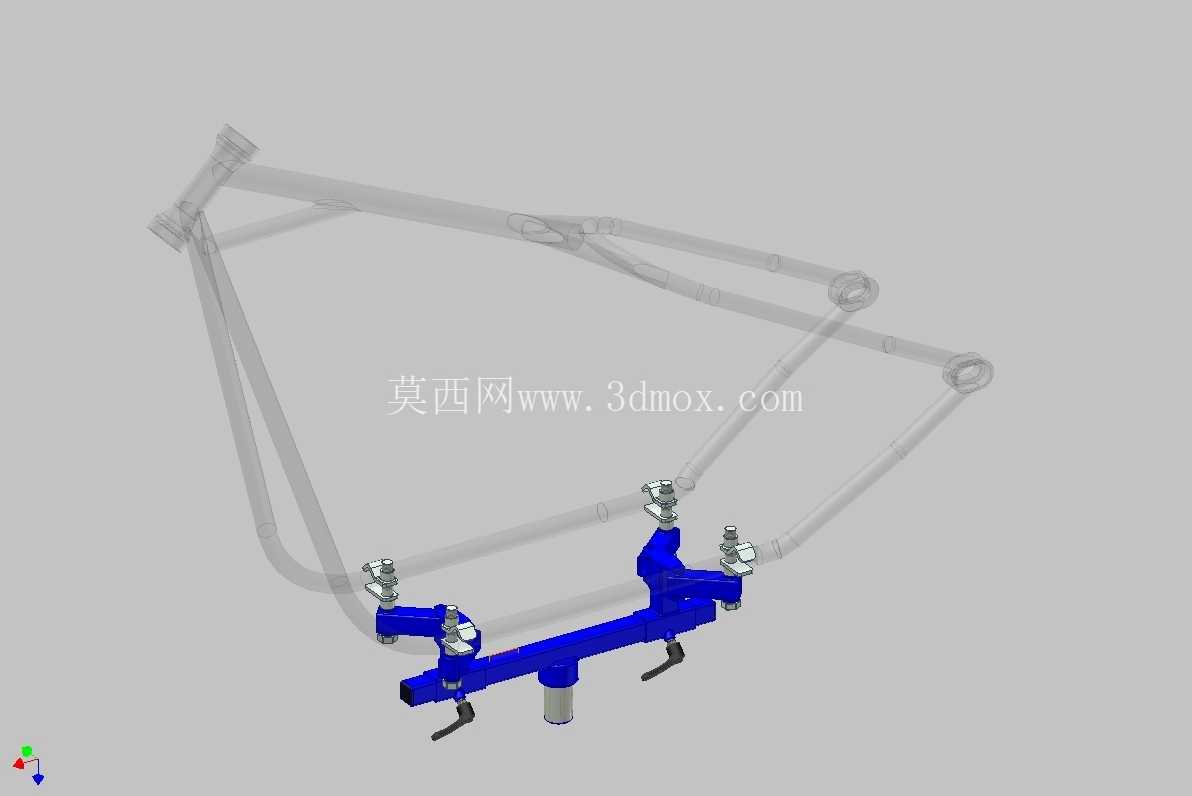

在实际应用场景中，这款工装可以单独使用完成单根框架杆件的固定，也可以多套工装配合使用，完成整个框架总成的多点位同步装夹，比如在自行车车架焊接、小型设备框架组装、管路支架焊接等场景中，两套工装分别固定框架的前后段，配合角度调节功能可以精准控制框架各段的相对位置，保证焊接后的形位公差符合设计要求。夹钳的操作力经过优化设计，操作人员无需借助额外工具，徒手即可完成工件的夹紧与松脱，单工位装夹时间不超过两秒，相比传统的螺栓压板式装夹方式，作业效率提升数倍，同时也避免了螺栓压紧力不均导致的工件变形问题。

设计过程中对各运动部件的间隙做了严格控制，夹钳的铰接部位采用了耐磨衬套结构，长期反复使用也不会出现明显的间隙增大问题，保证装夹精度的长期稳定性。所有外露的金属部件都做了表面防锈处理，承载梁表面采用喷塑工艺，既提升了外观质感，也能抵御焊接飞溅、打磨粉尘等车间常见工况的侵蚀，延长工装的使用寿命。锁紧手柄的位置设置在工装前侧操作人员容易触及的区域，操作时无需探身或者绕过工件即可完成锁紧动作，符合人体工程学设计要求，降低长时间操作的疲劳感。
