3D打印用双出口雾化喷嘴结构设计

这款双出口雾化喷嘴的设计，最初是针对桌面级FDM3D打印过程中，耗材冷却环节的痛点展开的。在常规单喷嘴冷却方案里，打印小截面悬垂结构、薄壁特征时，单侧气流往往无法覆盖挤出耗材的整个周向区域，刚挤出的熔融耗材在未充分固化的状态下容易受重力牵拉出现塌边、拉丝、轮廓失真的问题，尤其是打印PLA这类冷却速率直接影响成型精度的耗材时，冷却气流的覆盖均匀度直接决定了成品的表面质量与尺寸合格率。

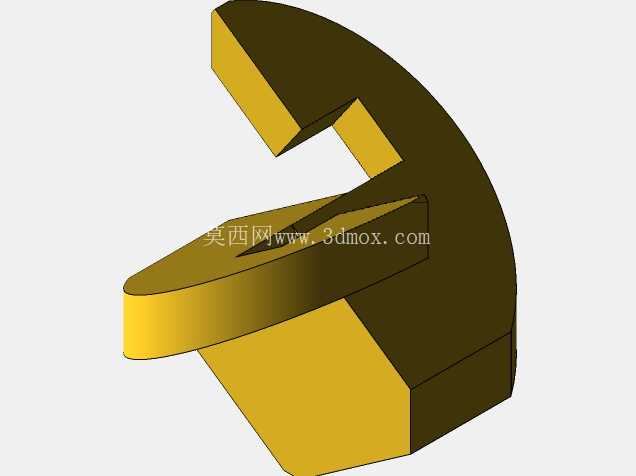

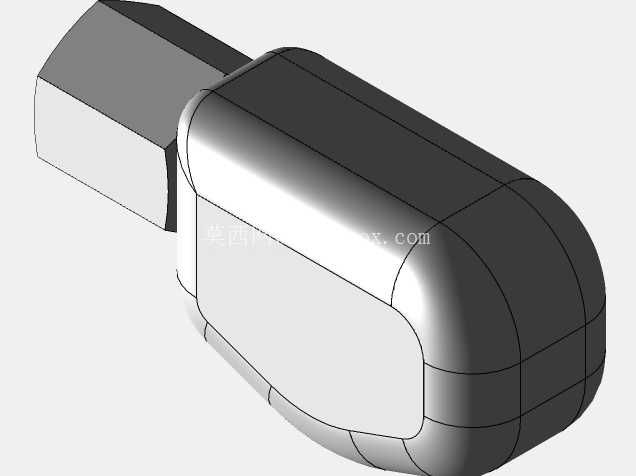

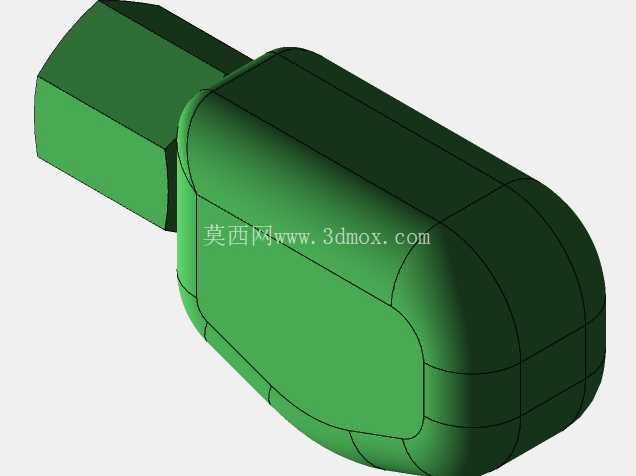

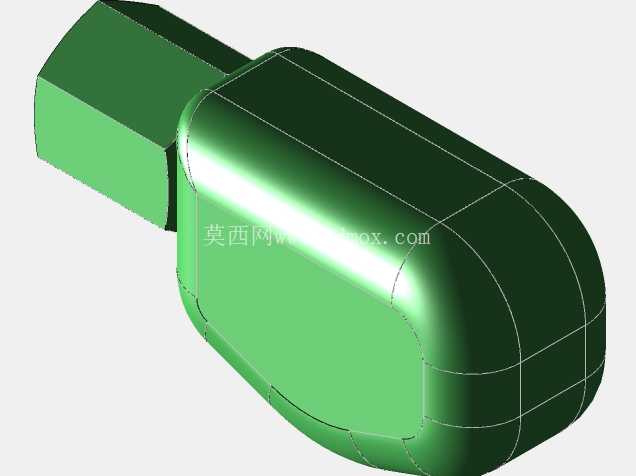

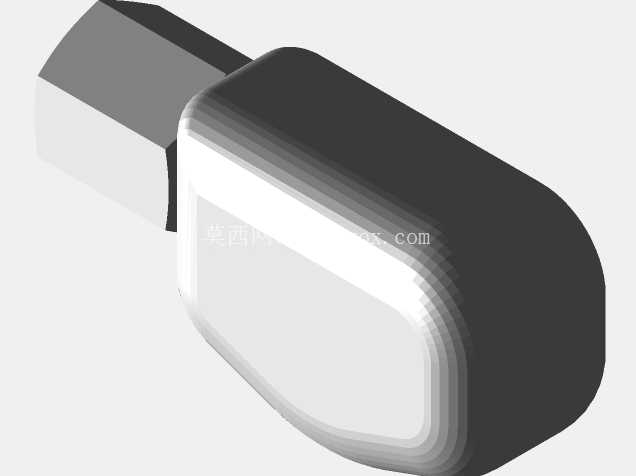

从结构布局来看，这款喷嘴采用单端外螺纹接入的安装方式，接口端采用标准管螺纹设计，可直接匹配常规3D打印机冷却风道的快接接头或硬管连接，安装时无需额外定制转接件，螺纹段的长度经过匹配计算，拧入对应接口后不会出现过深探入风道干扰流场、或是拧入深度不足导致密封失效漏风的问题。主体腔体采用圆润的过渡流道设计，没有直角突变的流道截面，压缩空气从螺纹接口进入腔体后，不会在拐角处形成明显的涡流损耗，能最大程度保留入口风压，减少气流在腔体内部的压力损失。

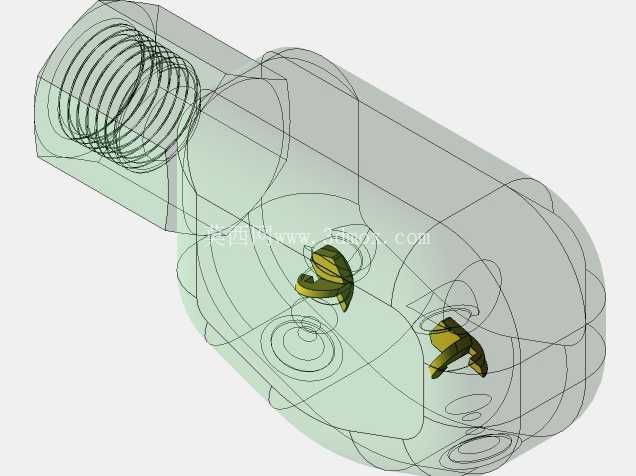

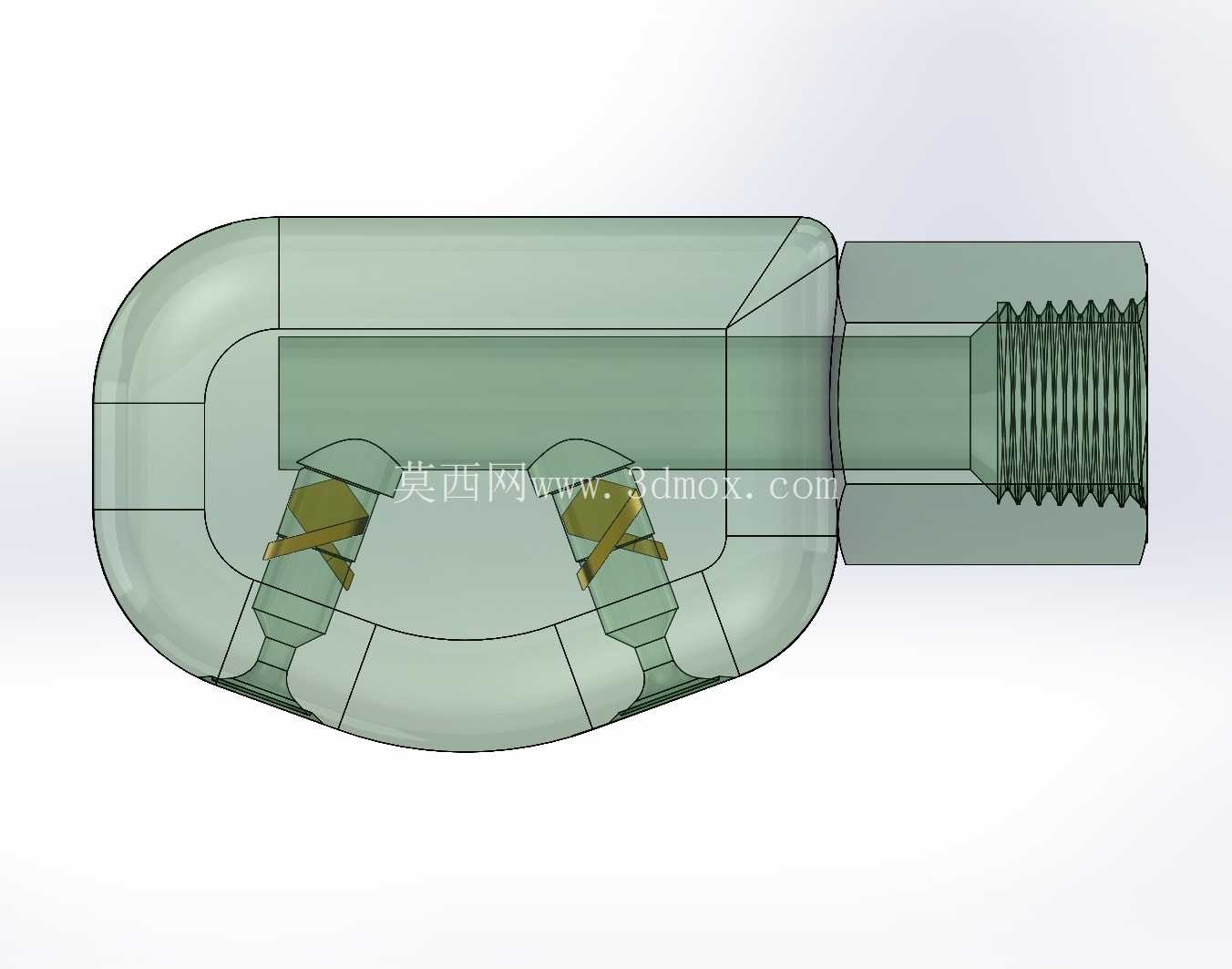

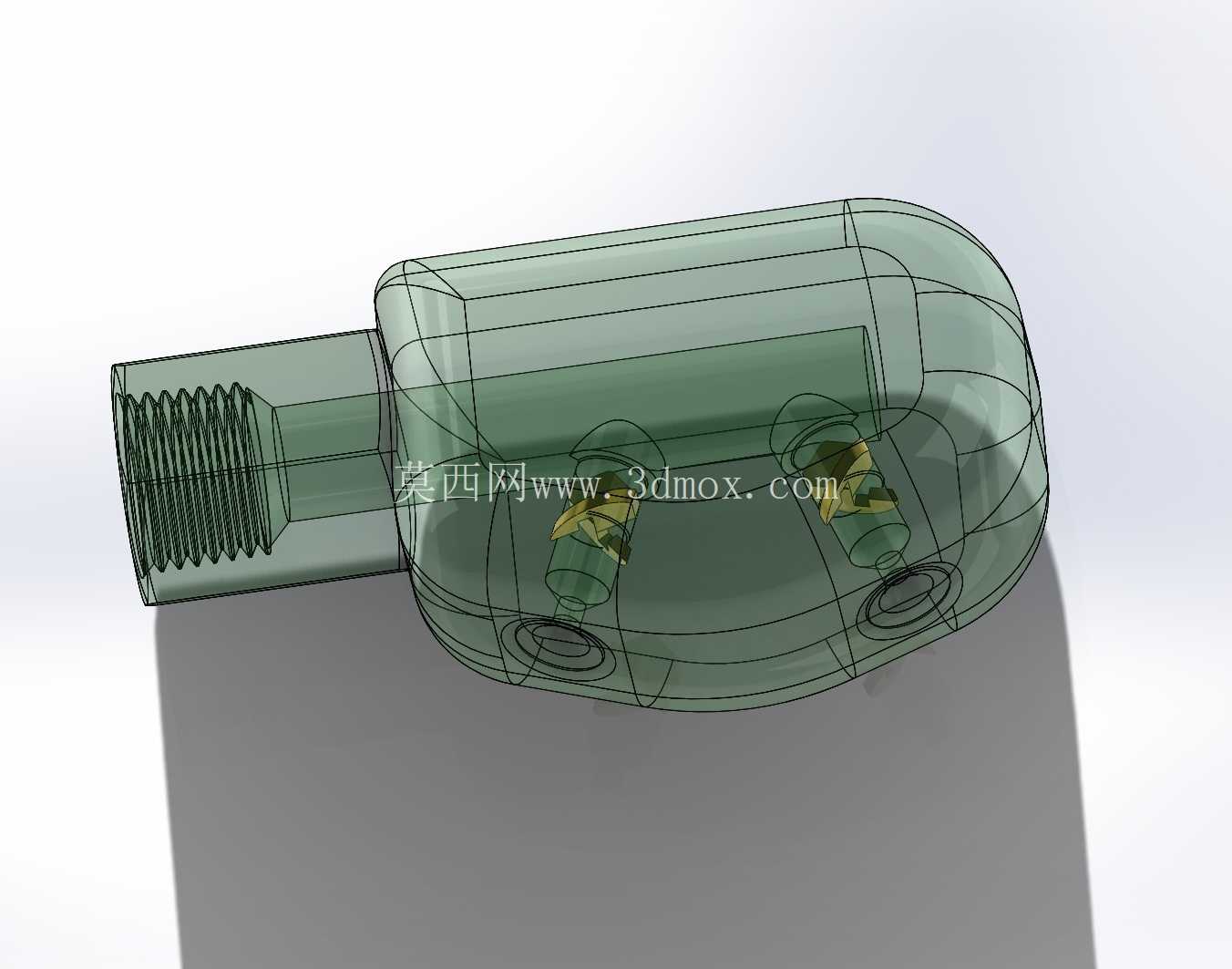

两个喷射通道采用对称斜向布置，出口朝向交汇于喷嘴前方的固定点位，这个交汇点的位置经过反复调整，刚好对应3D打印机挤出头的喷嘴出料位置，两股气流在出料点处形成均匀的环抱式冷却场，不会出现单侧气流吹偏熔融耗材、导致出料偏移的问题。每个喷射通道内部都设置了导流结构，气流经过导流段后会被梳理成层流状态喷出，避免湍流状态下气流四散、无法精准作用于冷却点位的问题，同时导流结构的角度经过优化，喷出的气流不会直接扫到已打印完成的下层模型区域，防止已冷却固化的耗材受气流冲击出现层间粘接不牢的问题。

在实际应用场景中，这款喷嘴除了适配桌面级FDM3D打印机的耗材冷却，也可拓展用于小型喷涂设备的双路雾化输出、狭小空间内的双点位吹气除尘、实验室小型反应装置的双点位气体喷射等场景。设计过程中针对壁厚做了均匀化处理，整个腔体的壁厚保持一致，不管是采用SLA光固化3D打印制作小批量测试件，还是采用机加工方式制作金属材质的量产件，都不会出现壁厚突变导致的加工变形、应力集中问题。喷嘴的整体外形做了圆弧收边处理，没有尖锐的外凸棱角，在打印机喷头组件上安装后，不会在打印过程中剐蹭到模型表面，也不会在喷头移动过程中勾到打印平台上的耗材丝。

从流场设计的逻辑来看，双出口的布局相比同流量的单出口喷嘴，在相同入口气压下，能在目标冷却区域形成更宽的有效覆盖带，对于打印宽度较大的单层轮廓时，无需调整喷嘴角度就能覆盖整个挤出线宽的冷却范围，减少打印过程中调整冷却角度的调试工作量。同时对称的流道设计让两个出口的气流压力保持一致，不会出现一侧气流强一侧气流弱的情况，避免了冷却不均导致的模型两侧收缩率不一致、出现翘曲变形的问题。在安装边界上，这款喷嘴的主体最大外径控制在合理范围内，不会与打印机上的挤出头加热块、温度传感器、加热棒等周边部件产生干涉，替换原有单冷却喷嘴时，不需要重新调整整个喷头组件的安装位置，直接替换即可完成升级。

针对长期使用的可靠性，这款喷嘴的流道内壁做了顺滑过渡处理，压缩空气中携带的少量水汽、杂质不会在流道内部形成积留，减少了出口堵塞的概率，日常维护时只需要从入口端通入压缩空气即可完成内部清洁，不需要拆解喷嘴。喷射出口的孔径经过匹配计算，在常规3D打印机冷却风扇提供的风压下，能输出足够流速的气流，同时不会因为孔径过小导致气流阻力过大、流量不足的问题。整个喷嘴的重心落在安装螺纹的轴线上，安装后不会出现偏心偏重的问题，在喷头高速移动的过程中不会因为偏心产生额外的振动，保证打印过程中喷头的运动稳定性。
