1U机架式直角插座电源分配单元结构

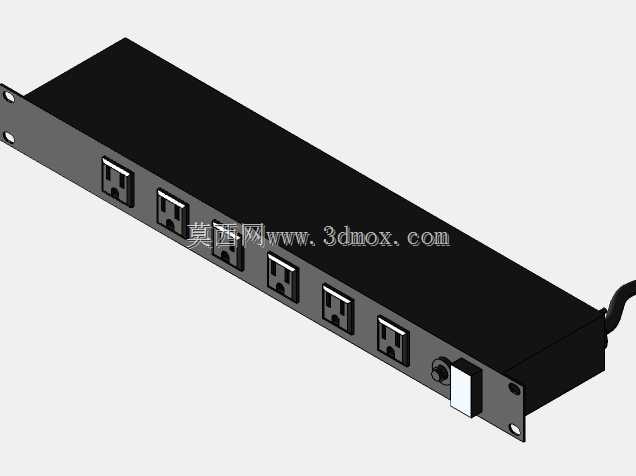

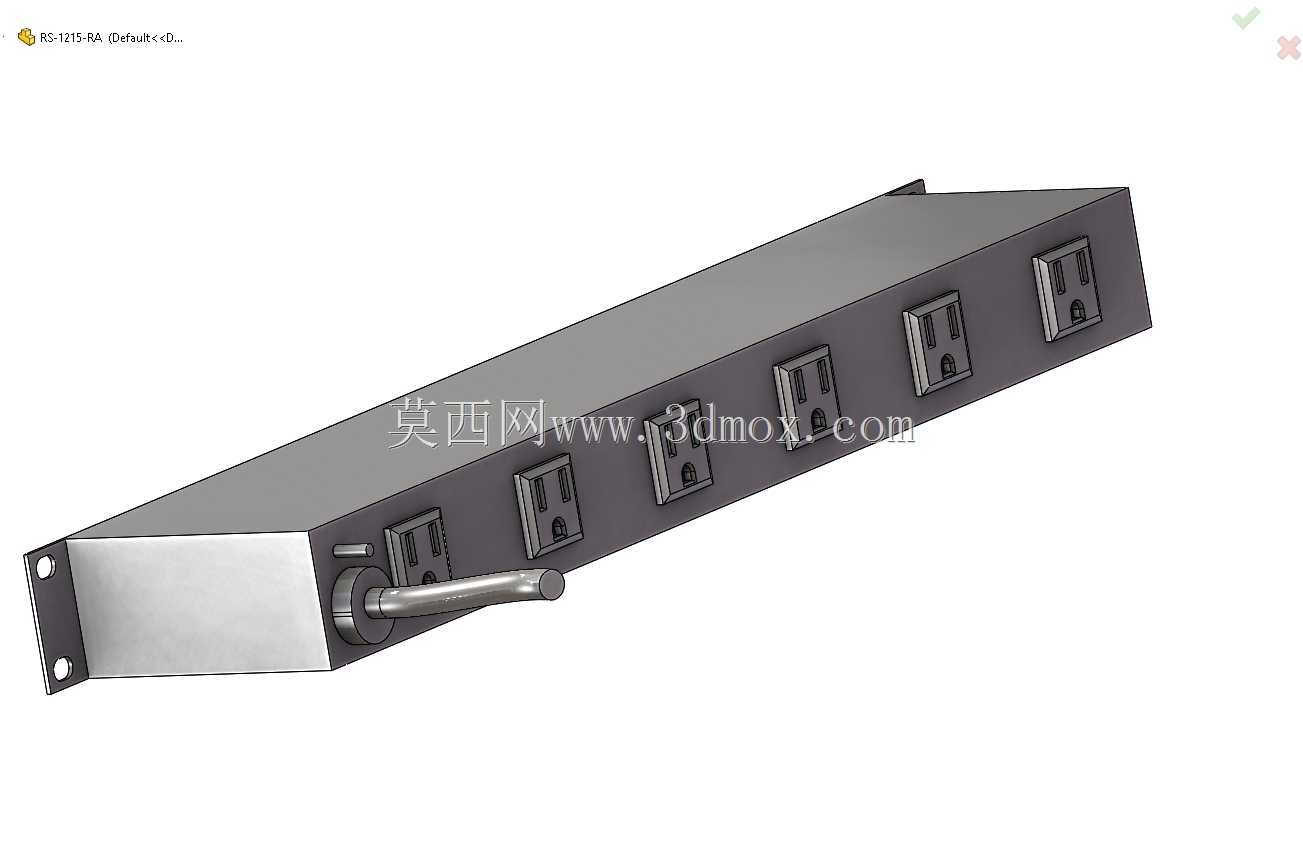

　　在标准19英寸机柜的配电场景中，机架式电源分配单元是保障机柜内IT设备、通讯模块、工业控制装置稳定取电的核心配套部件，本次呈现的这款1U规格机架安装电源板，正是针对高密度机柜布线场景优化的配电结构。日常机房运维中经常遇到普通PDU插座垂直排布导致设备电源线弯折半径不足、线缆挤压遮挡相邻端口的问题，这款产品将12个输出插座全部采用直角宽间隔布局设计，插座的插接口朝向与设备安装平面呈90度夹角，设备电源线插入后会顺着机柜理线架方向自然延伸，不会出现线缆向上翘起顶住机柜上层托盘、或是弯折过度损伤线芯的情况，每个插座之间预留的充足间距，即使搭配大尺寸工业电源插头也不会出现相邻插座被遮挡无法使用的问题，大幅提升了机柜内有限U位空间的利用率。

　　从安装边界来看，这款电源板严格遵循1U机架设备的尺寸规范，整体高度控制在44.45mm的标准1U高度范围内，机身深度适配常规机柜的立柱安装深度，两端预留的标准机架安装耳带有定位孔，可直接通过M6机柜螺丝固定在19英寸标准机柜的前后立柱上，不需要额外加装转换支架，安装时仅需占用机柜内1U的垂直安装空间，不会与上下层安装的交换机、服务器、工控机等设备产生结构干涉。机身出线端预留的线缆连接位做了应力释放结构处理，连接的长距离电源线在受到外力拉扯时，应力会集中在机身的固定结构上，不会直接拉扯内部导电连接部位，避免长期使用后出现接线松脱、接触不良的隐患。

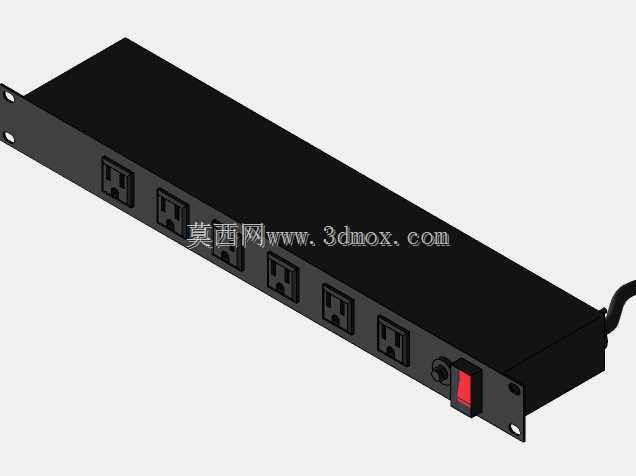

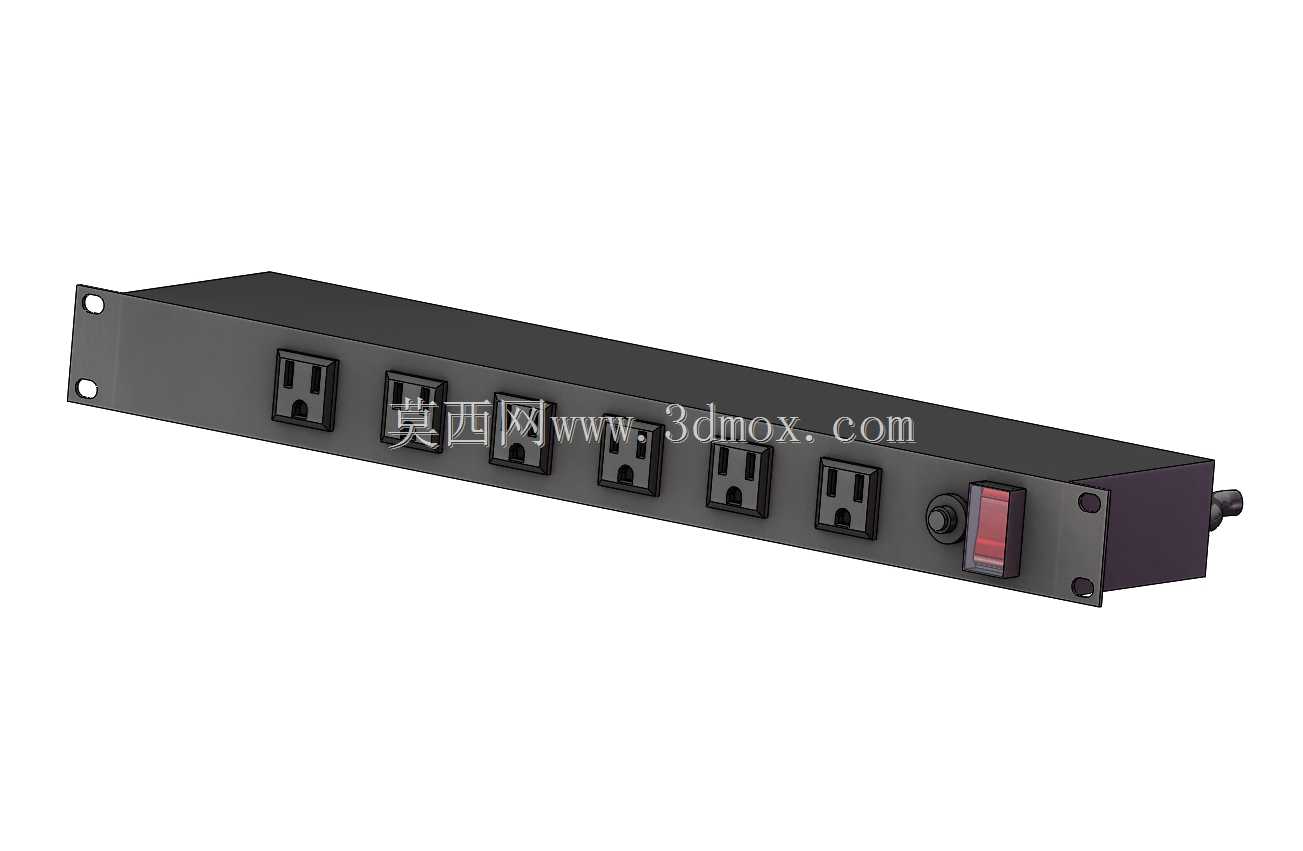

　　功能配置上，这款电源板适配120V交流供电场景，额定承载电流15A，输入端采用5-15P规格的标准电源插头，可直接匹配常规美标供电回路输出，自带的船型带灯开关可以直接控制整台PDU的电源通断，开关旁集成的过载保护装置会在回路电流超过额定阈值时自动断开供电，避免后端接入设备总功率过大导致线路过热、跳闸的问题，运维人员在机柜前端就可以直接完成电源通断操作、查看供电状态，不需要探身到机柜后部操作，大幅降低日常运维的操作难度。

　　从结构设计思路来看，这款产品的外壳采用一体弯折的金属壳体结构，金属外壳不仅可以提供足够的结构强度，在机柜内安装后不会因为长期受力出现壳体变形，同时金属材质的屏蔽特性可以减少供电回路对机柜内弱电线缆的电磁干扰，避免影响通讯设备、信号采集装置的传输稳定性。内部导电排采用一体化铜排结构，相比传统导线焊接的结构，导电排的载流能力更强、连接点更少，长期满负载运行时的温升更低，能有效降低接触电阻过大带来的发热隐患。插座模块采用模块化嵌装的方式固定在壳体前面板上，单个插座模块出现故障时可以单独拆卸更换，不需要整体报废整个电源分配单元，降低后期运维的替换成本。

　　在实际项目应用中，这类直角布局的机架式电源板特别适用于通讯机柜、弱电井设备柜、工业控制柜这类内部布线空间紧凑的场景，尤其是在深度较浅的壁挂式机柜中，普通直插式插座的电源线需要预留较大的弯折空间，往往会导致机柜后门无法正常闭合，而直角插座的出线方向平行于设备安装面，仅需要很小的布线空间就可以完成线缆整理，既可以让机柜内部走线更加规整，也能避免线缆杂乱堆积影响机柜内部的通风散热通道，保障机柜内设备的运行环境温度处于合理区间。设计这类配电结构时，需要重点考量安装尺寸的公差配合，两端安装耳的定位孔间距必须严格匹配19英寸机柜立柱的孔位间距，安装孔的公差范围控制在±0.2mm以内，避免现场安装时出现孔位错位无法固定的问题；同时插座的排布间距需要结合市面上常见的大尺寸电源插头的外形尺寸做校核，确保每个插座在插入大插头后，相邻插座的插拔操作不会受到干涉，让每个输出端口都能得到充分利用。
