直形线缆应变消除夹锁紧连接结构

　　在工业布线、航空航天线缆连接、重型设备电控回路布设场景里，线缆与接头衔接位置始终是应力集中的薄弱点——设备运行带来的振动、线缆受外力拉扯、布线时的弯折扭力，都会直接作用在接线端的焊点或插针上，轻则造成接触不良信号中断，重则直接扯断芯线导致整套设备停机，这类失效在现场运维的故障统计里占比常年居高不下。这款应变消除结构的核心作用，就是在接头与线缆的衔接位置构建一道应力缓冲屏障，把外部施加在线缆上的拉扯、扭转、弯折力全部承接在自身结构上，完全阻断外力向接线端传导的路径。

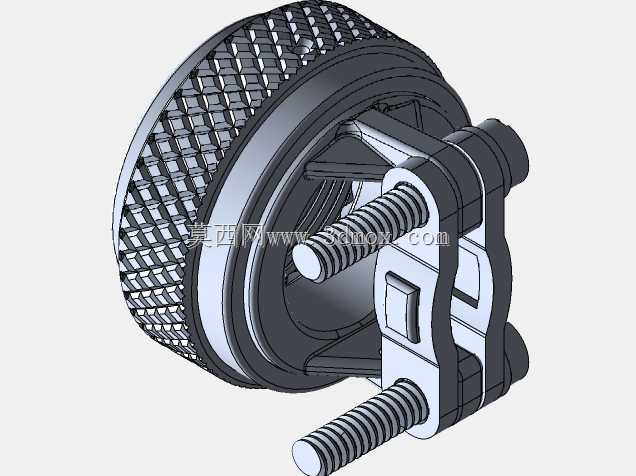

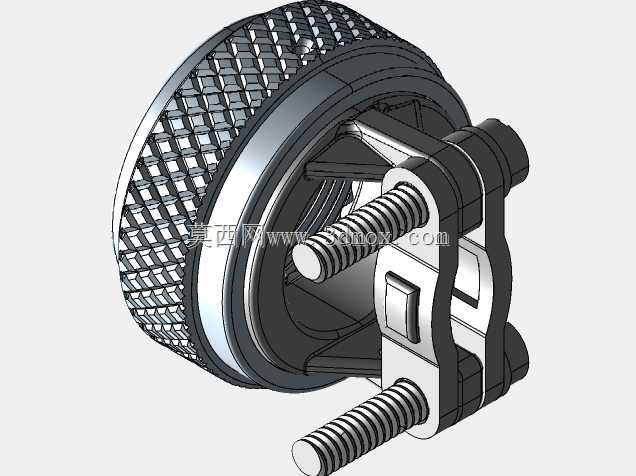

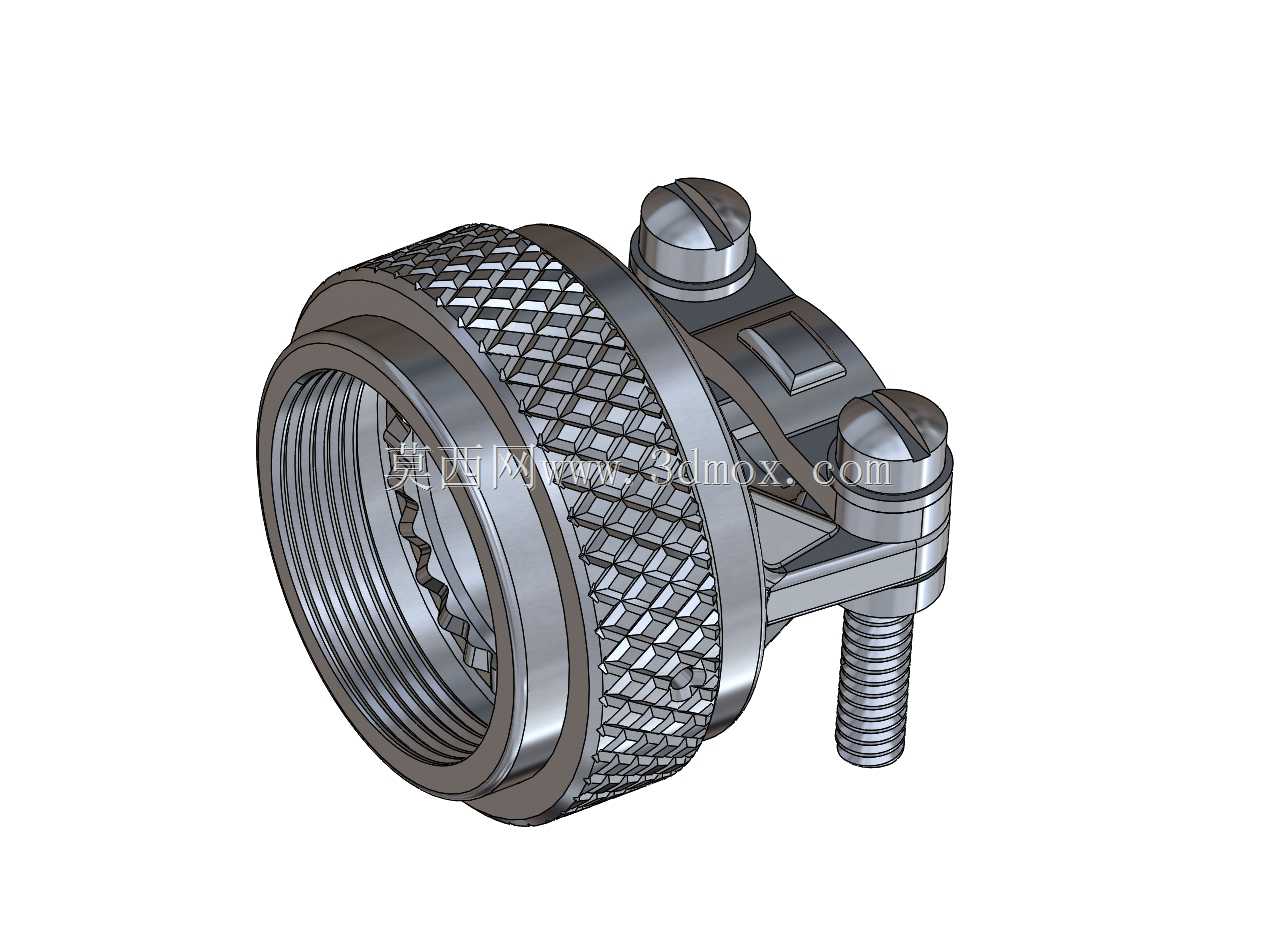

　　从结构设计逻辑来看，主体采用带内螺纹的旋转套结构，内螺纹可直接与对应规格的连接器外螺纹旋合锁紧，不需要额外增加转接件就能完成与接头端的固定，适配M85049系列标准连接器的安装接口，安装时只需将套体旋入接头外螺纹到位即可，不需要复杂的工装辅助。套体外壁加工有全周网纹滚花，滚花的齿距、齿深经过匹配设计，即使操作人员戴防滑手套作业，也能获得足够的旋转摩擦力，不需要借助扳手就能完成手动锁紧，同时滚花结构也能在后期运维拆卸时提供足够的施力面，避免长期使用后螺纹咬合无法徒手拆卸的问题。

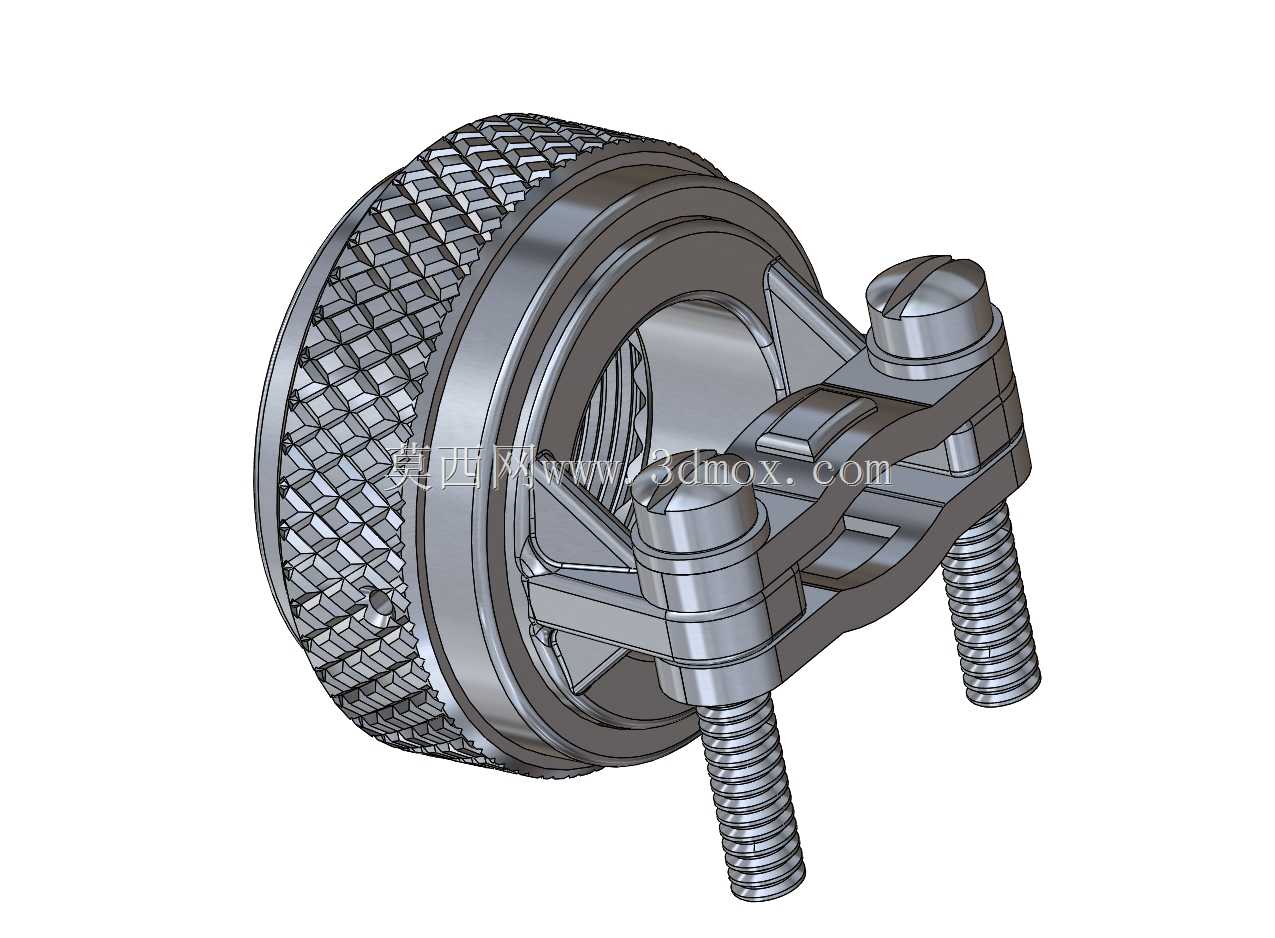

　　夹紧单元采用对称分布的双螺栓锁紧结构，两个带开槽盘头的锁紧螺栓对称布置在夹片两侧，夹片的内圆弧面与线缆外护套的外径匹配，旋紧螺栓时夹片会均匀抱紧线缆外护套，不会出现单侧挤压导致线缆芯线偏移的问题；螺栓的螺纹长度经过精确计算，旋紧到极限位置时夹片与线缆之间的压紧力刚好达到线缆护套的许用挤压应力上限，既不会因为压紧力不足导致线缆滑脱，也不会因为压力过大压伤线缆外护套甚至内部芯线。夹片与主体套之间采用铰接式连接结构，松开螺栓时夹片可以向外翻开足够角度，方便线缆从端部穿入，不需要提前将夹件套在线缆上再穿接头，能有效提升现场布线的装配效率。

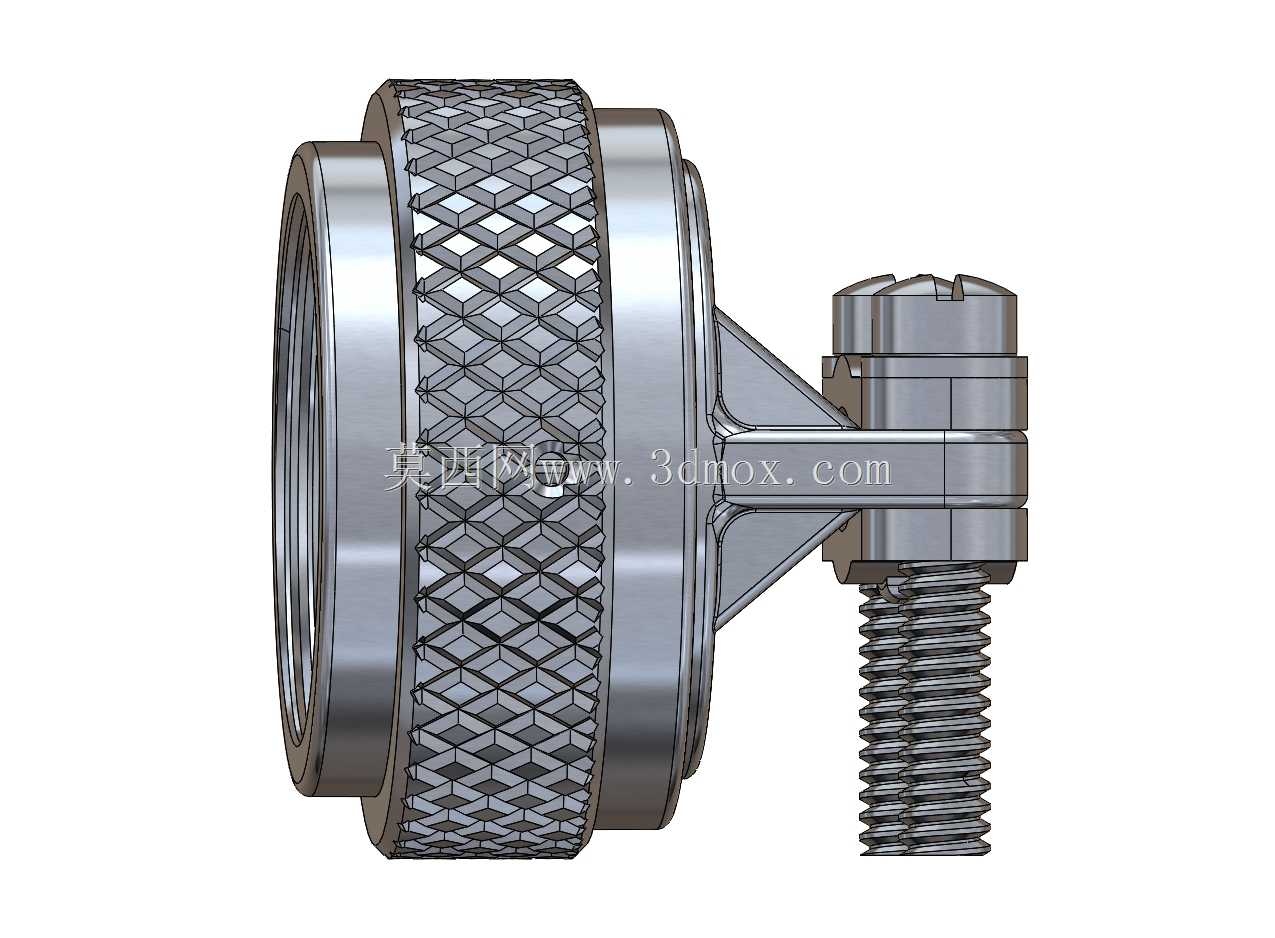

　　安装边界方面，这款结构适配38S15规格的线缆，也就是线缆外护套直径在15mm左右的多芯控制线缆、信号传输线缆都能适配，主体套的最大外径为38mm，旋合接头后的总轴向长度控制在42mm以内，夹片完全抱紧线缆后，尾部伸出的螺栓长度不超过12mm，整体安装占用的空间非常紧凑，即使在密集布线的接线箱、多排连接器并排布置的设备面板上，也不会和相邻的接头、线缆产生安装干涉。结构的尾部出线位置做了圆弧过渡处理，线缆从夹片位置引出后即使出现最大30度的弯折，弯折位置也会落在圆弧过渡面上，不会出现直角弯折导致的线缆护套应力开裂问题，能适配设备运行时线缆随部件小幅摆动的使用场景。

　　从实际使用的工况适配来看，整个结构采用金属材质加工，表面做了钝化防腐处理，能适应-40℃到125℃的工作温度范围，在户外设备、工业车间、机载设备等不同环境下都能稳定工作，不会因为环境温度变化出现材料脆化、锁紧力下降的问题。和常规的塑料线缆固定头相比，金属结构的抗冲击、抗老化性能更强，在有切削液飞溅、油污存在的车间环境里，也不会出现材料溶胀、强度降低的问题，长期使用的可靠性更高。在布线施工时，这款结构可以在线缆完成端接后再进行安装，不需要提前将固定头穿入线缆，对于已经完成接线的故障线缆更换、后期线路改造场景非常友好，能大幅减少现场施工的工作量，降低运维改造成本。
