3U机架式三风扇散热模组结构设计

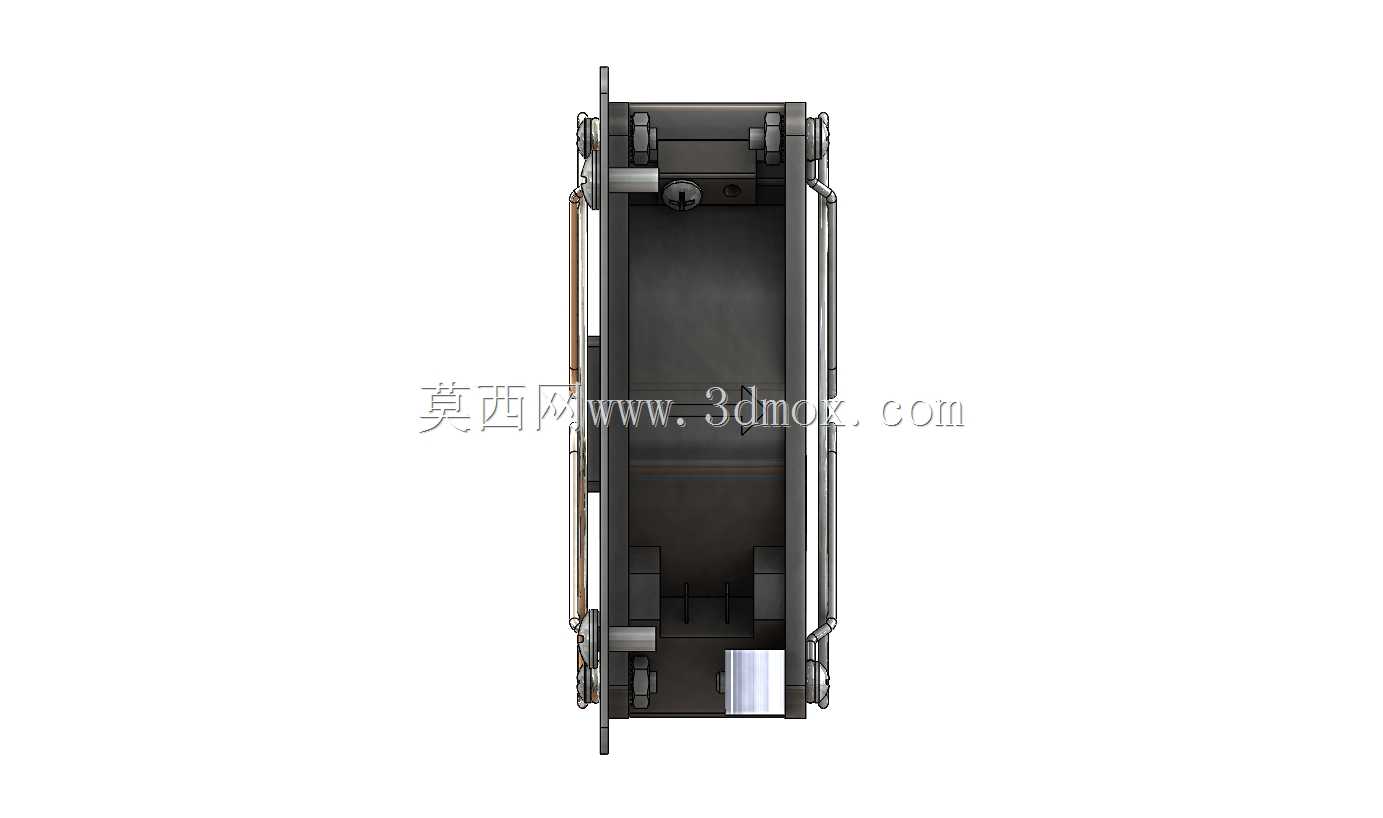

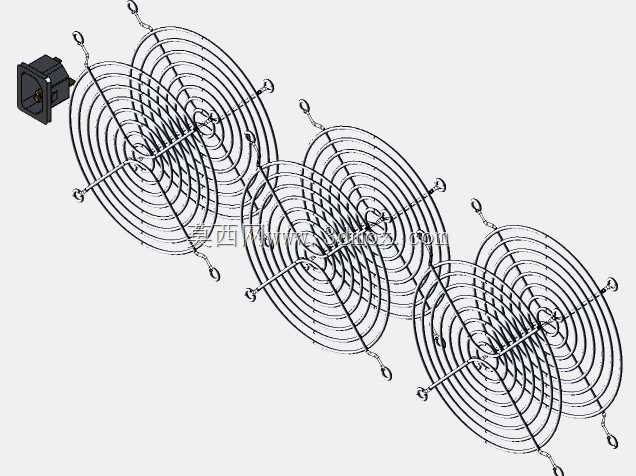

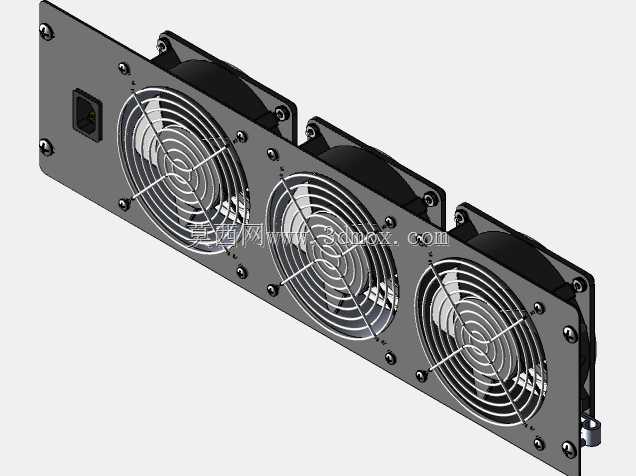

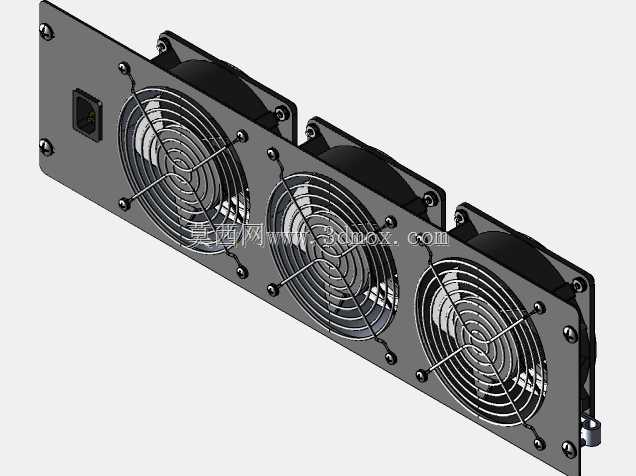

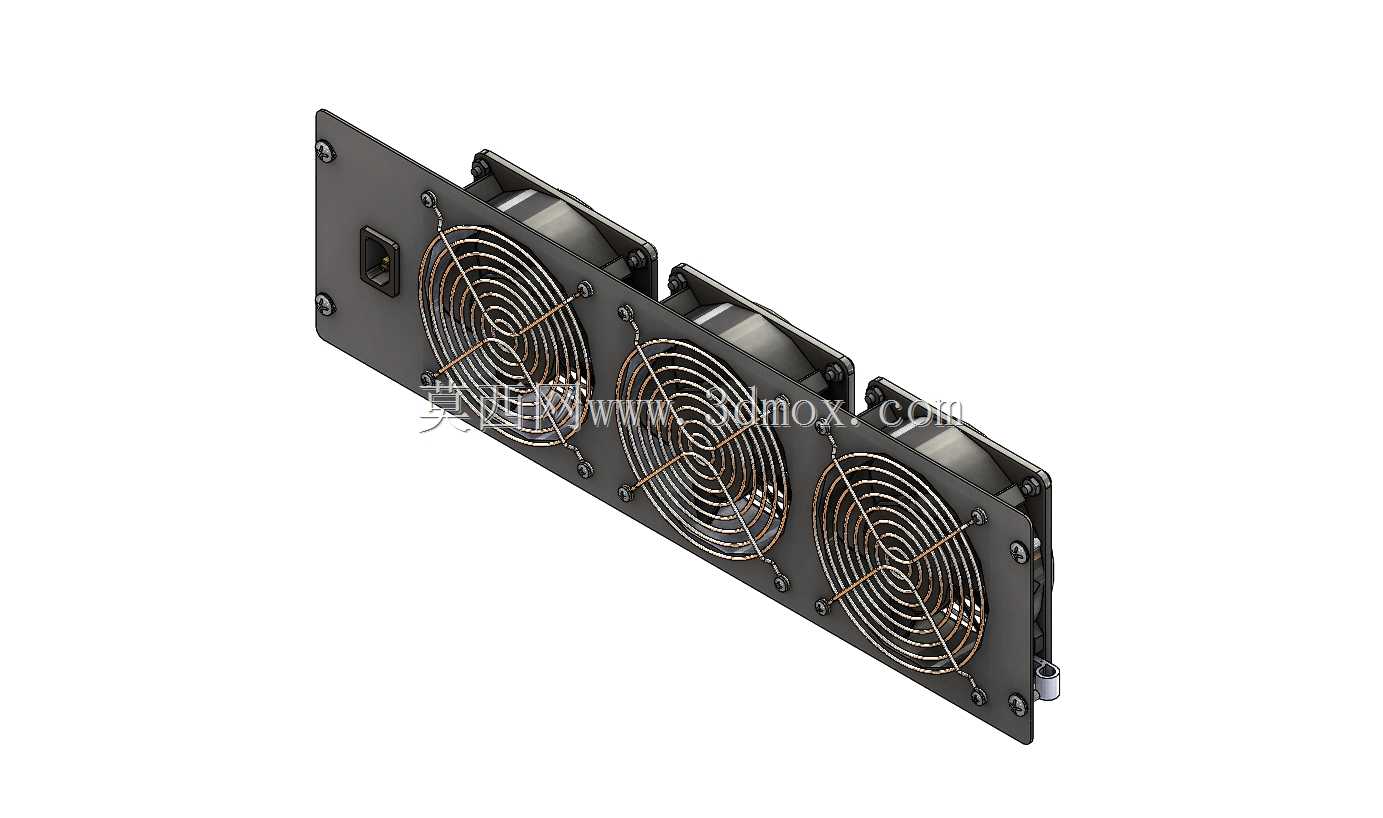

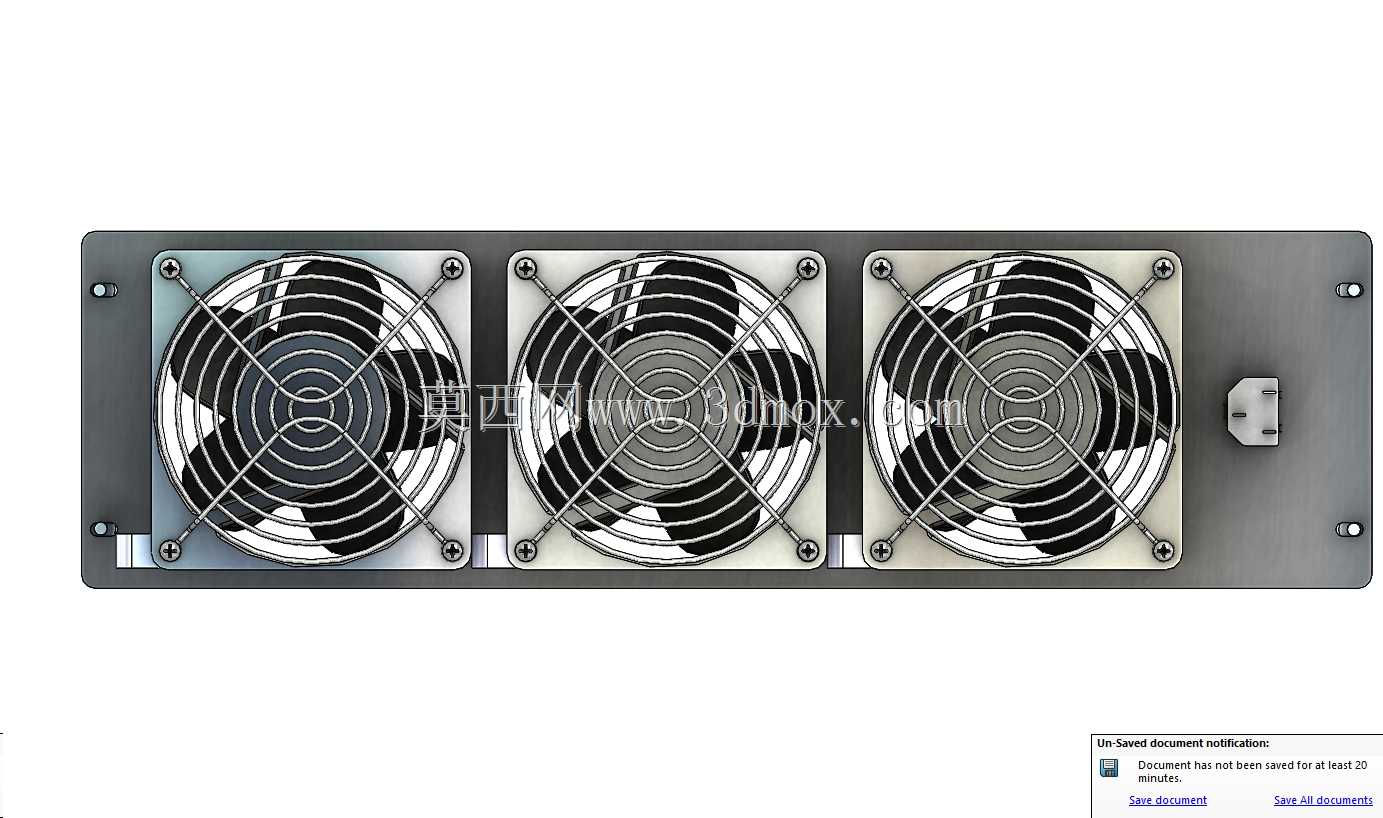

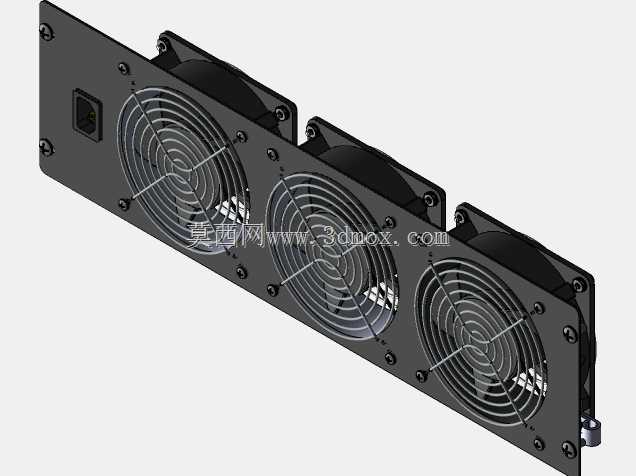

　　在标准19英寸机架式通讯设备、服务器机柜的散热系统搭建中，这类3U规格的三风扇散热模组是解决机柜内部热堆积问题的核心配套部件，主要适配3U高度的机架式设备安装位，为机柜内高密度排布的交换设备、通讯板卡、电源模块提供强制风冷的气流通道。从结构设计来看，模组整体采用长条形金属面板作为安装基准，面板上预留了标准机架安装的固定孔位，孔位间距完全遵循19英寸机架的安装规范，可直接固定在3U高度的机柜横梁上，无需额外定制转接支架，安装时仅需对准机柜立柱的对应孔位拧入紧固件即可完成固定，安装边界完全匹配标准3U设备的占用空间，不会与上下层安装的其他机架设备产生空间干涉。模组主体集成了三个轴流散热风扇，每个风扇外侧都加装了金属防护网罩，

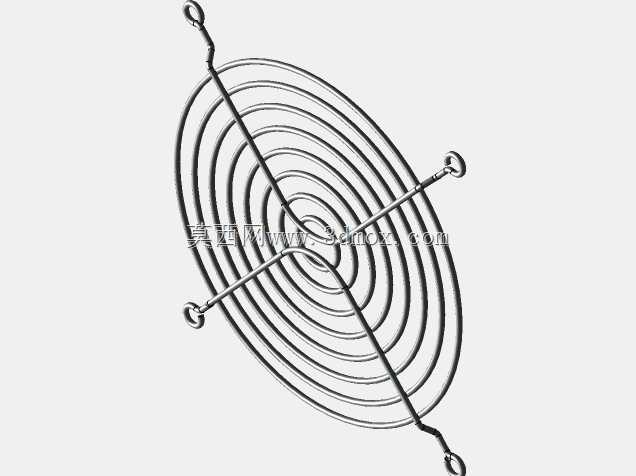

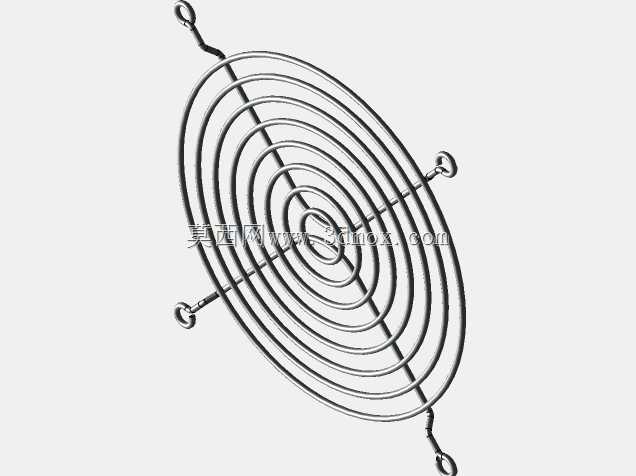

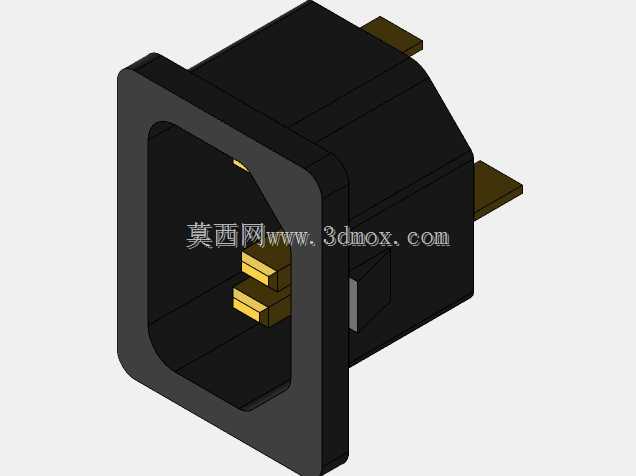

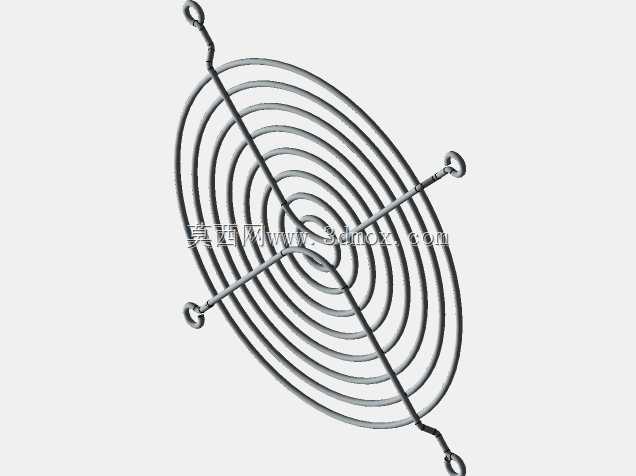

　　网罩采用钢丝焊接成型，既可以避免运维过程中手指误触高速旋转的扇叶造成安全隐患，也能阻挡机柜内脱落的线缆、金属碎屑进入风扇内部造成扇叶卡滞损坏，每个风扇的接线都通过模组内部的走线槽规整排布，最终汇总到面板侧方的电源接插件上，接插件采用标准工业供电接口，可直接对接机柜内的直流供电回路，无需额外转接接线。设计过程中重点考量了气流组织的合理性，三个风扇沿面板长度方向等距排布，出风方向垂直于面板朝向机柜内部，可在3U高度的设备仓内形成均匀的横向贯穿气流，避免出现散热死角，风扇与面板之间加装了减震橡胶垫，可降低风扇高速运转时产生的振动传递到机架面板，减少共振带来的噪音与结构疲劳问题。面板上除了风扇通风区域与电源接口外，没有多余的突出结构，

　　整体表面采用哑光黑色喷塑处理，既符合工业通讯设备的外观规范，也具备较好的耐锈蚀、抗划伤性能，适配机房内的长期使用环境。从实际应用场景出发，这类散热模组主要用于无内置散热系统的3U机架式通讯设备配套，或是作为机柜局部热点的补充散热单元，当机柜内某一仓段的设备功耗较高、自然散热无法满足工作温度要求时，可直接在对应U位加装该模组，快速构建强制风冷通道，将设备工作产生的热量通过气流带出机柜外部。建模过程中严格遵循机架安装的尺寸公差要求，面板的厚度、安装孔的位置度、风扇的装配间隙都按照通用机械加工的公差等级设定，所有装配结构都预留了合理的安装间隙，既保证零部件装配的便利性，也避免长期使用后因热胀冷缩出现结构卡滞的问题，风扇与模组框架的连接采用螺丝固定方式，后期运维时可单独拆卸更换故障风扇，无需整体更换模组，降低了运维成本。
