蓝色可锁定电源输入电缆连接器结构

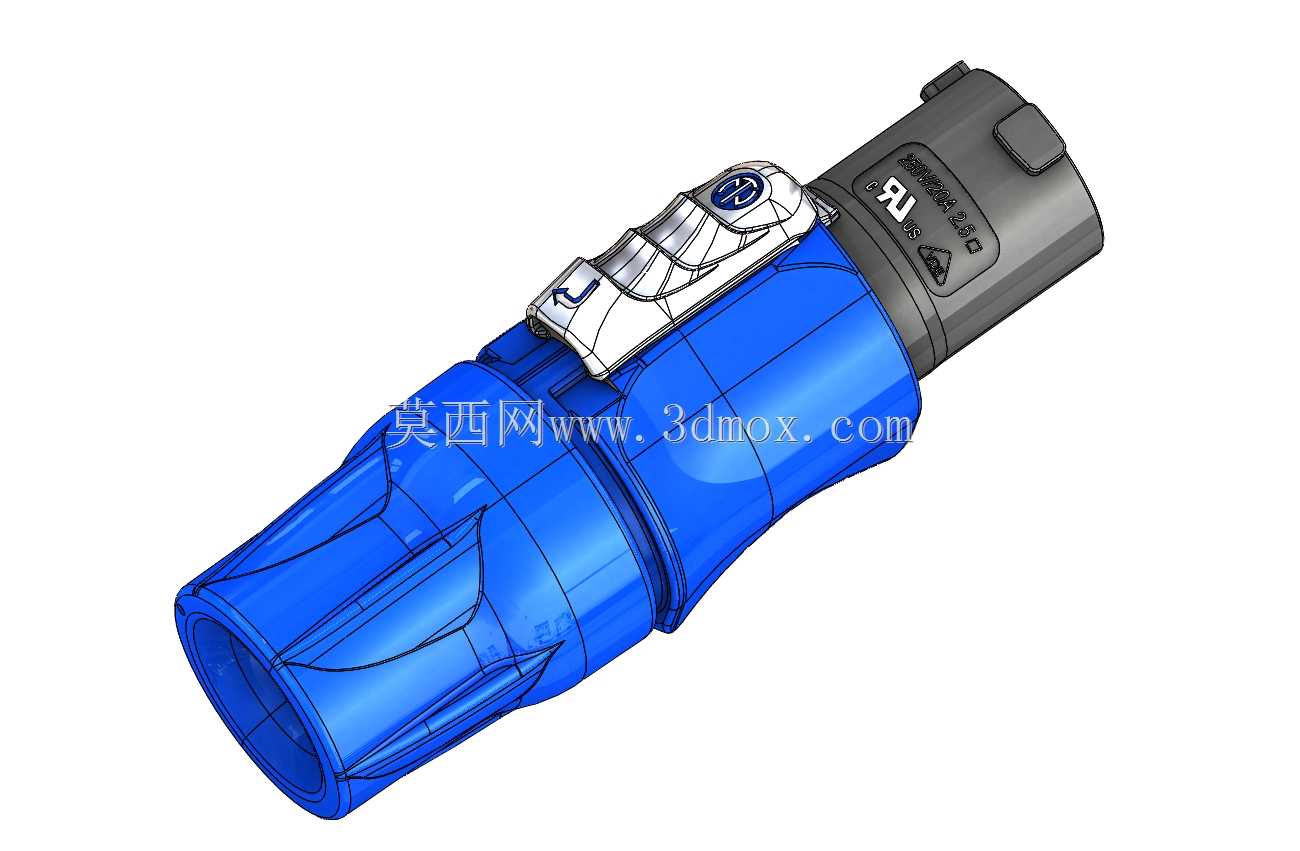

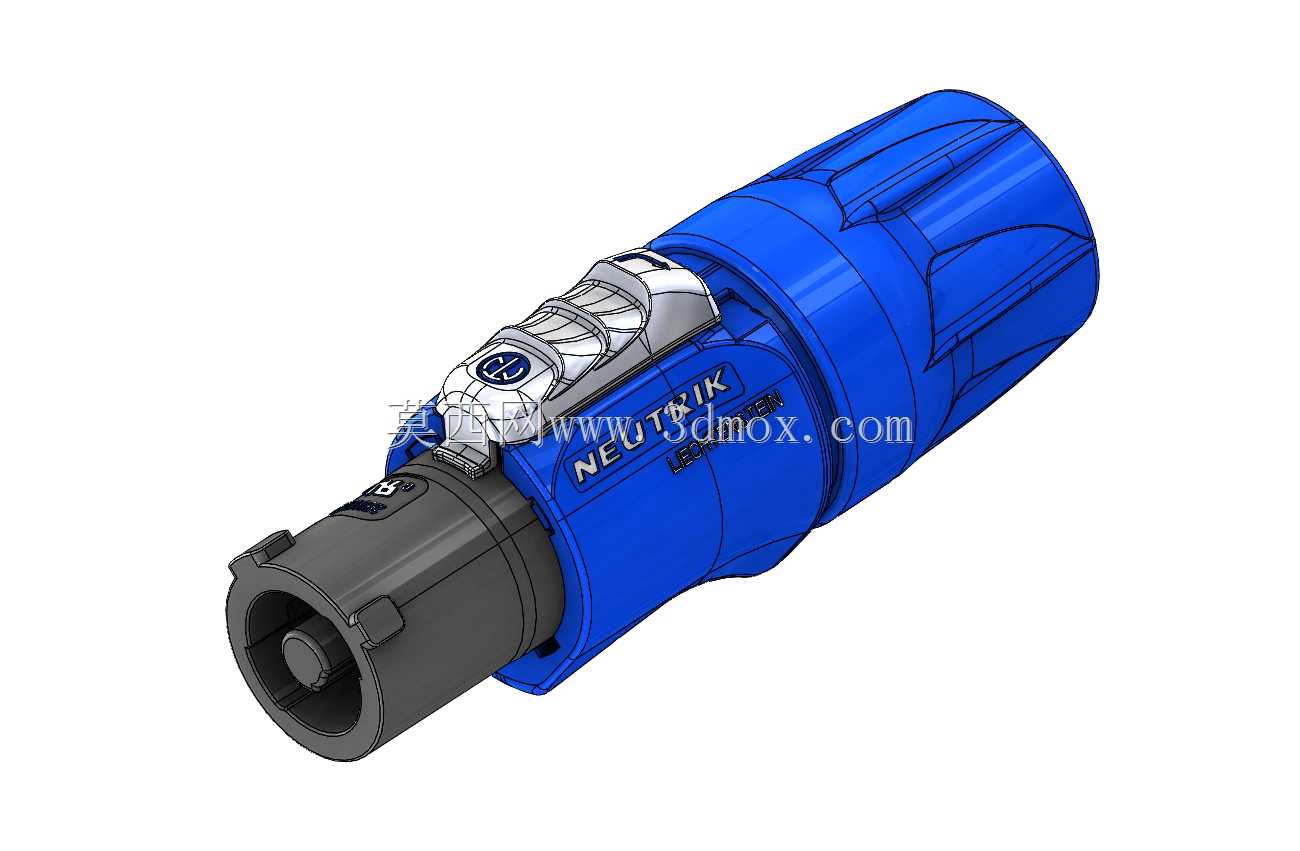

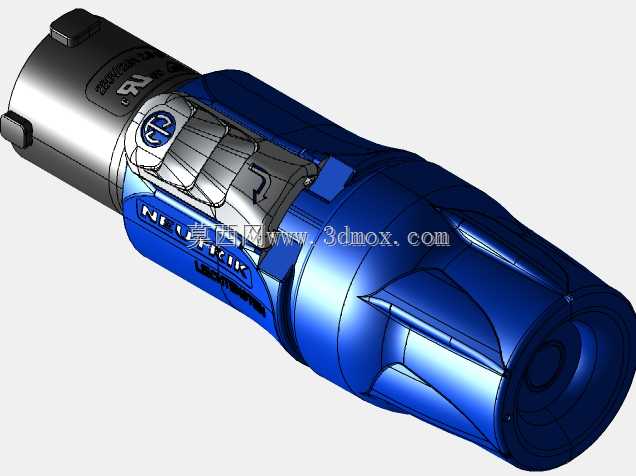

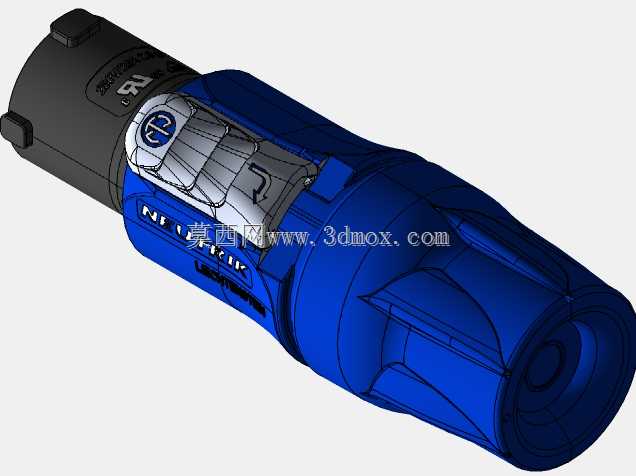

　　这款可锁定电缆连接器主要面向专业音频设备、舞台灯光、工业现场临时供电等场景的电源输入接驳需求，区别于常规民用电源接插件，其核心设计围绕频繁插拔工况下的连接可靠性展开，避免现场作业中因线缆拉扯、设备震动导致的接插松脱、供电中断问题。从结构设计来看，整体采用前后分段式布局，前端为V-0规格插入端，插合面做了防呆对位结构，能避免错插反插导致的引脚损坏，插入端外壳采用高强度耐磨工程塑料，金属接触件做了镀层处理，降低多次插拔后的接触电阻，保证大电流传输下的温升控制在安全范围内。中部集成了锁止按键机构，插合到位后锁止结构会自动卡入对接端的卡槽，需要解锁时按压按键即可拔出，相比传统螺纹锁紧的接插件，插拔效率提升明显，

　　同时能保证连接状态下的抗拉力满足现场布线要求，不会因线缆拖拽出现松脱。尾部为电缆接入端，采用螺丝端子接线方式，无需专用压接工具，现场施工时剥除线缆绝缘层后直接拧紧端子螺丝即可完成接线，接线腔内部做了线缆防拉脱结构，接线完成后拧紧尾部的线缆固定套，能将线缆外护套牢牢夹紧，避免拉扯线缆时线芯从端子处脱落。外壳主体选用蓝色阻燃工程塑料，一方面通过颜色区分电源输入属性，和其他信号类、输出类接插件形成视觉区分，降低现场布线的错接概率，另一方面材料满足阻燃等级要求，在过载、短路等异常工况下能延缓燃烧蔓延，提升用电安全性。从安装边界来看，插入端的配合尺寸严格遵循行业通用的powerCON接插件适配标准，可直接与同规格的面板安装插座对接，

　　无需额外改孔；尾部线缆夹持范围覆盖常用的三芯电源电缆外径，适配不同线径的供电线缆，接线腔内部预留了足够的线芯弯折空间，不会出现线芯挤压绝缘层的隐患。外形上做了防滑筋设计，插拔时手部握持的区域有凸起的防滑纹理，即使佩戴劳保手套也能顺利完成插拔操作，外壳的圆弧过渡处理避免了尖锐棱角，现场布线搬运时不会划伤线缆或操作人员。在实际选型应用中，这类连接器多用于流动演出的音响设备、舞台灯具的电源输入侧，也可用于工业设备的临时供电接驳、测试工位的电源快速连接，相比传统的电源插头，其锁止结构能更好适应高震动、频繁移动的使用场景，螺丝端子的接线方式也降低了现场维护的门槛，不需要配备专业的压接工具就能完成接线作业。

　　建模过程中需要重点关注锁止按键的行程与卡合量，按键的按压行程要控制在单指可轻松操作的范围内，卡合深度要保证在受到规定拉力时不会脱开，同时要预留按键的复位弹簧安装空间，保证多次按压后的复位可靠性；插合端的配合公差需要严格控制，既要保证插拔时的顺畅度，又要避免配合间隙过大导致的接触不良、晃动问题；尾部的线缆固定套的内孔锥度要合理，拧紧时能均匀抱紧线缆外护套，不会出现单点压力过大损伤线缆的情况。另外，外壳的分模线位置要避开握持区域和插合配合面，避免分模线的毛刺影响插拔手感和配合精度，金属接触件的固定结构要保证插拔过程中不会出现移位，确保每次插合时引脚都能准确对接。
