NEUTRIK powerCON航空电源插座结构设计

　　这款电源连接器是专业音频演出、固定安装场景里常用的锁式电源接插件，日常在舞台灯光、专业功放、线阵列音箱、流动演出配电系统里随处可见，和普通民用电源插座不同，它自带机械锁止结构，插合后不会因为现场拉扯线缆、设备震动出现松脱断电的情况，能有效避免演出过程中因为电源接触不良导致的演出事故。

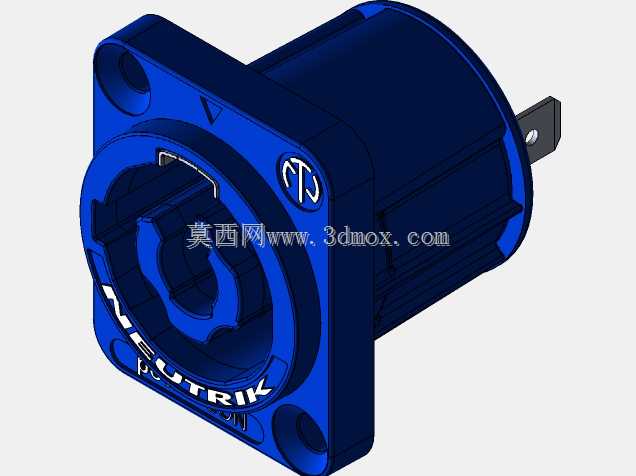

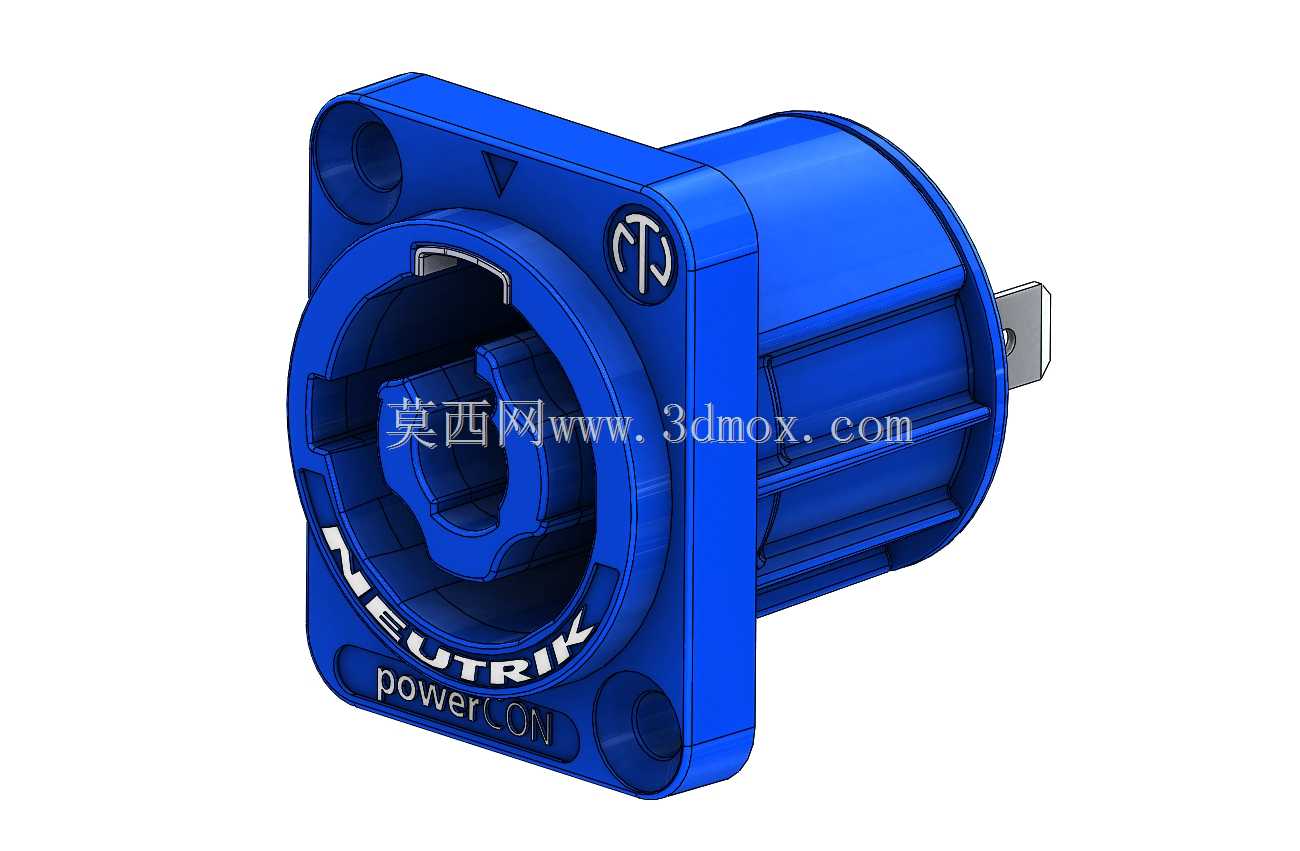

　　从结构设计来看，这款插座采用方形法兰安装形式，法兰上预留两个对称的安装通孔，适配标准面板开孔尺寸，安装时可以直接从设备面板后侧推入开孔，通过两颗M3规格的螺丝从面板正面锁紧固定，安装边界清晰，不需要额外设计复杂的固定结构，面板开孔公差控制在±0.1mm即可顺利装配，法兰厚度为2.5mm，锁紧后和面板贴合紧密，不会出现晃动间隙。插座主体采用阻燃PA材质注塑成型，绝缘性能满足AC250V/16A的载流要求，接触插芯采用铜合金镀银处理，接触电阻小于5毫欧，大电流长时间工作时温升控制在30K以内，符合电气安全规范要求。

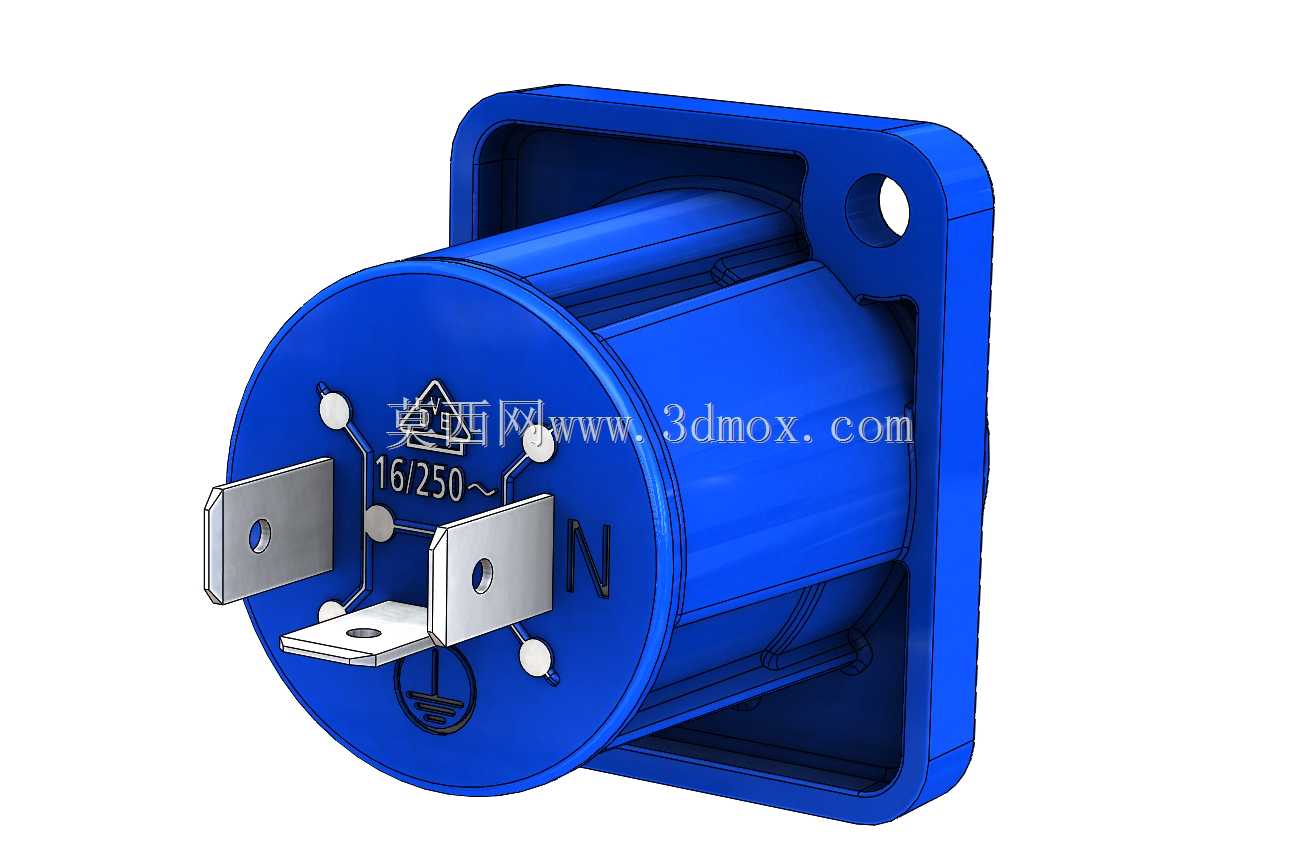

　　接口端的锁止结构采用旋转卡扣式设计，插头插入后顺时针旋转30度即可完成锁止，解锁时需要反向旋转才能拔出，这种结构相比直插式插座抗拉力能达到100N以上，完全满足流动演出场景下频繁移动、拉扯线缆的使用需求。接口内部做了防呆设计，不同极性的插针位置不对称，插反时无法插入，能避免施工时接错极性导致设备烧毁的问题。插座尾部预留了焊杯或者螺丝接线端，适配1.5平方到2.5平方的多股铜芯线缆，接线端外围设计了线缆应力消除结构，线缆固定后能承受一定的弯折拉力，不会因为线缆晃动导致接线端松脱。

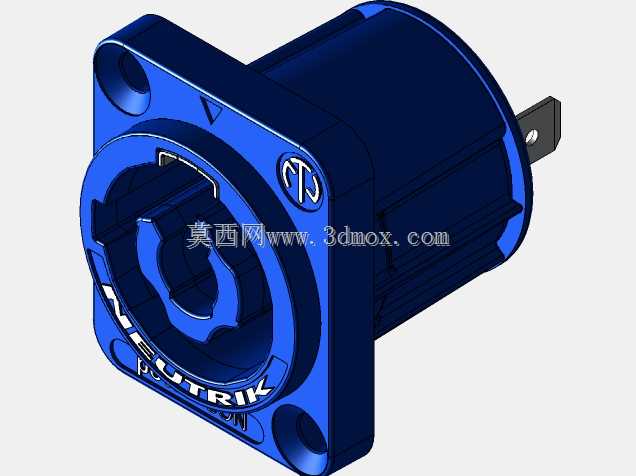

　　从三维建模的角度来看，这款模型还原了产品的所有装配细节，法兰上的品牌标识、接口端的极性标记、锁止卡槽的位置都和实物一致，建模时所有配合面都做了公差预留，插合部分的间隙控制在0.2mm，既可以模拟实际插合动作，也能直接用于设备面板的开孔设计、装配干涉检查。在做专业音频设备、流动演出配电设备的结构设计时，可以直接调用这个模型进行布局，不需要重新测绘，能大幅缩短设计周期。

　　实际选型使用时需要注意，这款是电源输出端还是输入端的型号要和对应插头匹配，不同锁止方向的公母座不能混插，安装时要保证法兰和面板之间的密封，如果是户外使用场景还需要在法兰处加装防水胶圈，满足IP54以上的防护要求。接触件的载流能力要和实际负载匹配，16A规格的型号不能过载使用，接线时要保证焊杯处焊接饱满，螺丝接线端的扭矩控制在0.8N·m，避免压接力不足导致接触电阻过大发热。

　　日常工程应用里，这类锁式电源连接器已经逐步替代了传统的民用插座，在演播室、剧场、户外演出、会展配电等场景广泛使用，它的结构可靠性远高于普通插座，同时插拔寿命能达到5000次以上，满足设备频繁移动、反复插拔的使用需求。建模时对卡扣的运动轨迹做了还原，可以直接用于模拟插拔锁止的动作过程，检查周边结构是否会对插拔操作造成干涉，比如设备面板周边的凸起、相邻接口的间距是否足够，操作时是否有足够的手指操作空间，这些细节在结构设计阶段就可以通过三维模型验证，避免开模或者装配后才发现操作干涉的问题。
