双轴十字块式万向传动连接结构

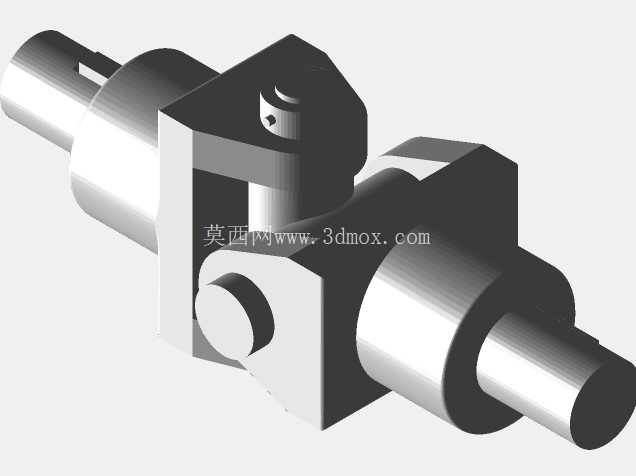

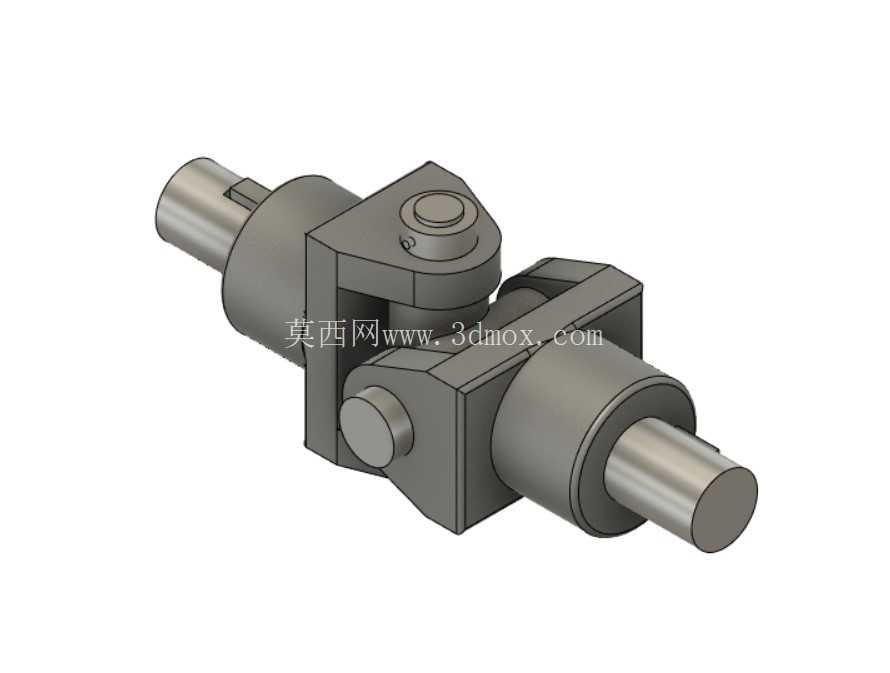

　　在跨轴线动力传递场景中，这类双轴十字块式万向结构是解决两轴存在空间夹角时扭矩传输的核心部件，常见于机床进给机构、小型工程机械传动链路、农业机械动力输出端以及非标自动化设备的变向传动单元中，尤其适用于两轴轴线无法保证严格同轴、工作过程中存在小幅度相对角位移的安装工况。从结构设计逻辑来看，该结构采用分体式十字铰接块作为核心传动中间体，两端轴头分别通过铰接副与十字块连接，单节结构可实现最大约35度的轴间夹角补偿，相比套筒式刚性联轴器，它不需要安装时严格校准两轴同轴度，能吸收安装过程中产生的位置偏差，同时在设备运行产生小幅振动时，可避免轴系因刚性约束产生的附加弯曲应力，有效延长支撑轴承与轴件的疲劳寿命。

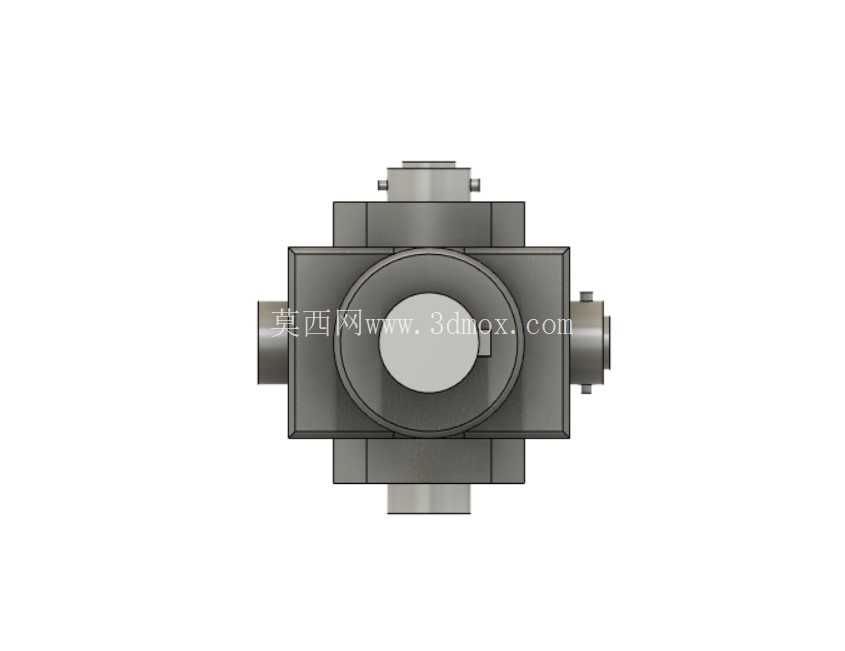

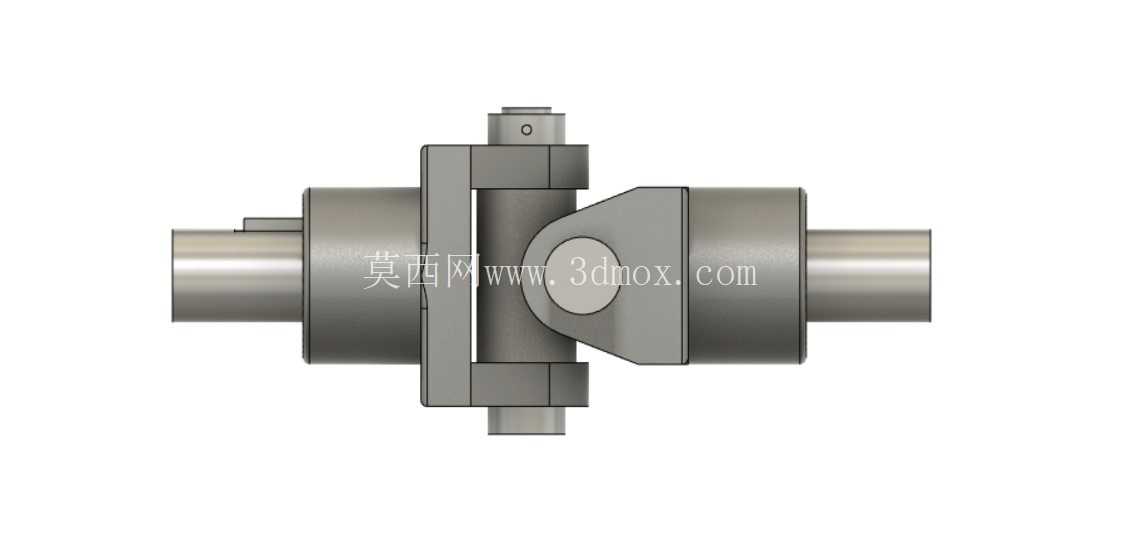

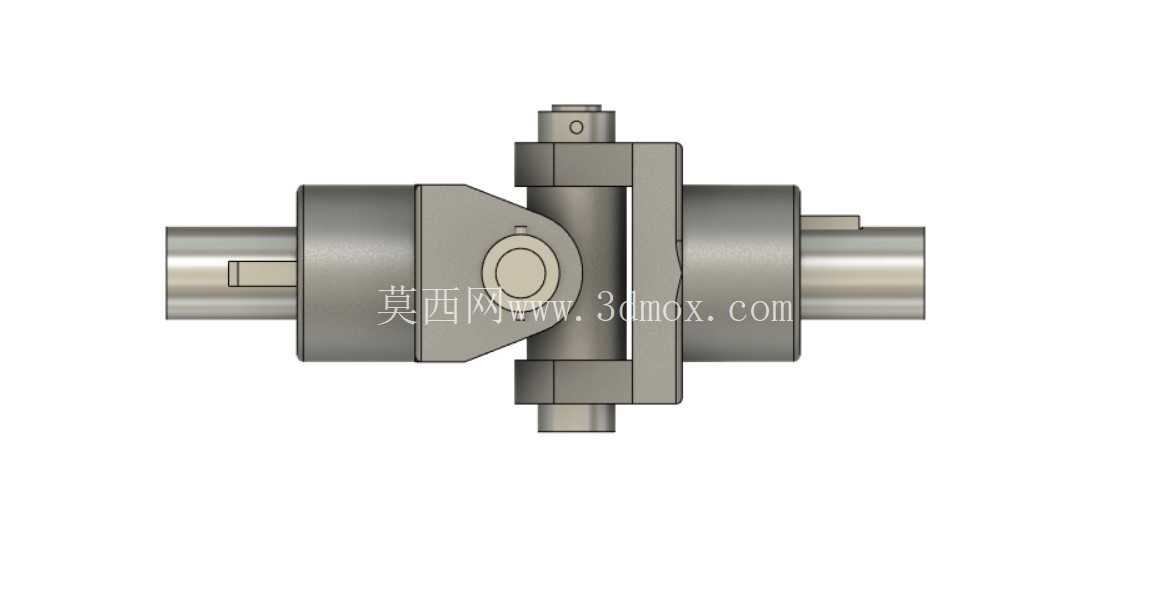

　　两端伸出的轴段采用等直径光轴加定位轴肩的设计，轴肩端面作为安装定位基准，可直接与带座轴承内圈端面贴合，确定轴系的轴向安装位置，轴端可根据实际传动需求加工键槽、销孔或者做成扁位结构，与带轮、链轮、齿轮等传动件实现周向固定，避免扭矩传递过程中出现打滑。十字铰接块的两个铰接轴呈空间90度垂直分布，每个铰接副都采用圆柱面配合，配合间隙控制在0.02-0.05mm区间，既保证铰接转动的灵活性，不会出现卡滞现象，又能避免间隙过大导致传动过程中产生反向冲击空程，在正反转频繁切换的传动场景中，这个间隙参数会直接影响传动精度与铰接副的磨损速度。

　　从安装边界来看，该结构整体沿轴向的总长度可根据实际安装空间调整两端轴段的伸出长度，中间铰接部分的最大回转外径需在设计时预留足够的周边安全间隙，避免轴系摆动过程中与周边机架、护罩等固定部件发生运动干涉，尤其是当轴间夹角处于最大设计值时，十字块的摆动轨迹会超出轴段的外圆轮廓，这部分空间在整机布局阶段就需要提前核算避让。在实际选型应用中，这类万向结构的额定传递扭矩主要取决于十字铰接轴的直径与配合面的接触强度，当用于大扭矩传递场景时，可在铰接副位置加装注油孔，定期补充润滑脂降低接触面磨损，而在轻载高速的传动场景中，则可选用自润滑的工程塑料衬套嵌入铰接孔内，减少日常维护频次。

　　不同于球笼式等速万向节，这种十字块式万向节单节使用时存在输出轴转速周期性波动的特性，波动幅度随轴间夹角增大而提升，因此在对转速均匀性要求较高的传动链路中，通常会成对使用两个万向节，通过合理布置中间轴的相位，抵消单节带来的转速波动，实现近似等速的传动效果。建模过程中需要重点关注铰接副的配合约束，两个垂直方向的转动自由度需要分别释放，同时要做运动干涉检查，模拟轴间夹角在最大设计范围内变化时，所有零件的运动轨迹是否存在重叠，尤其是十字块与两端轴叉的配合位置，要预留足够的转动空间，避免极限角度下出现结构顶撞。轴段与轴叉的连接位置采用一体化结构设计，相比装配式轴叉，可减少连接环节的累积误差，提升整体结构的刚性，适合中等转速、中等扭矩的常规工业传动场景，在承受冲击载荷的工况下，可适当加大十字铰接轴的直径，提升铰接位置的抗剪切能力。
