家用双槽带沥水板厨房洗菜盆结构设计

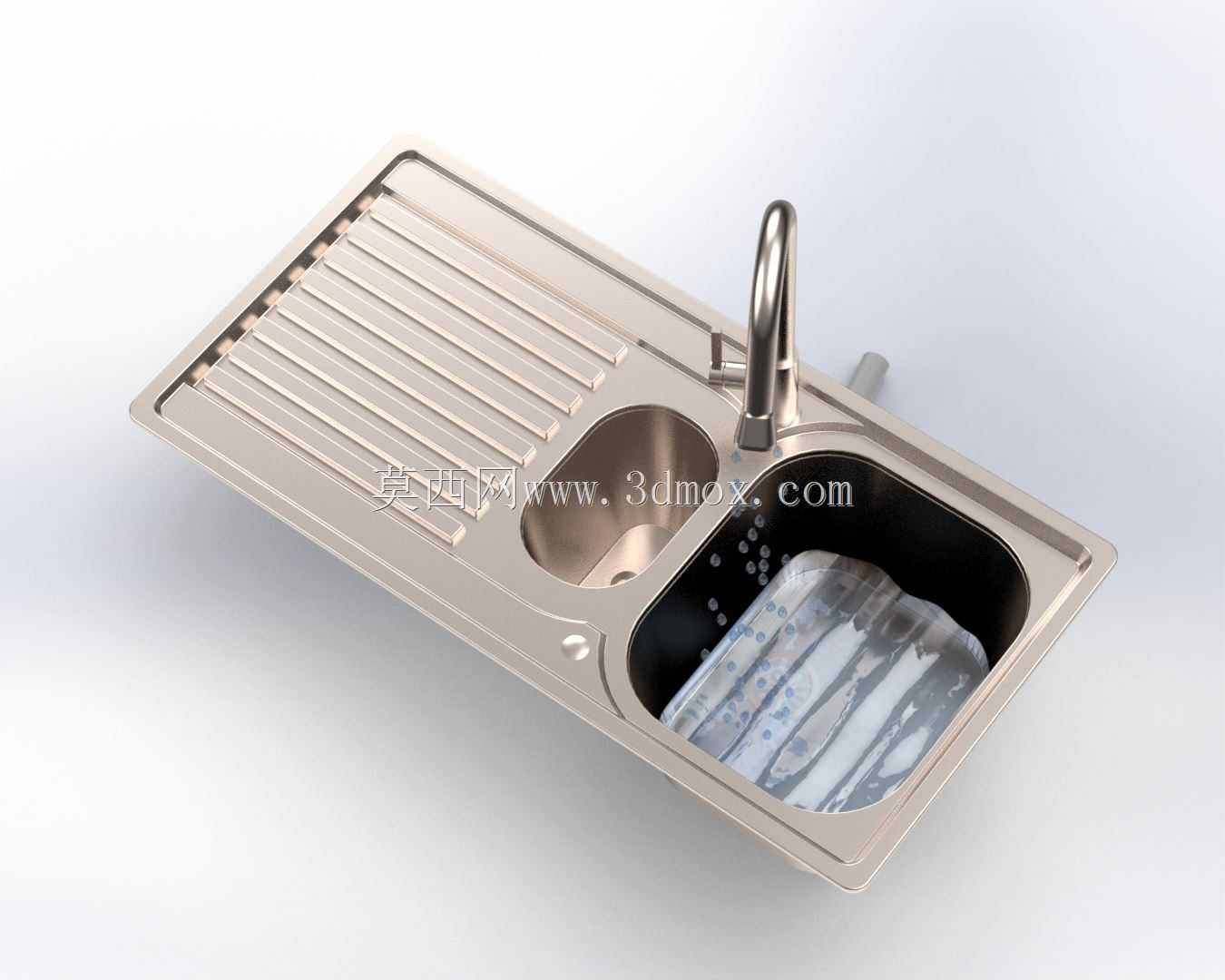

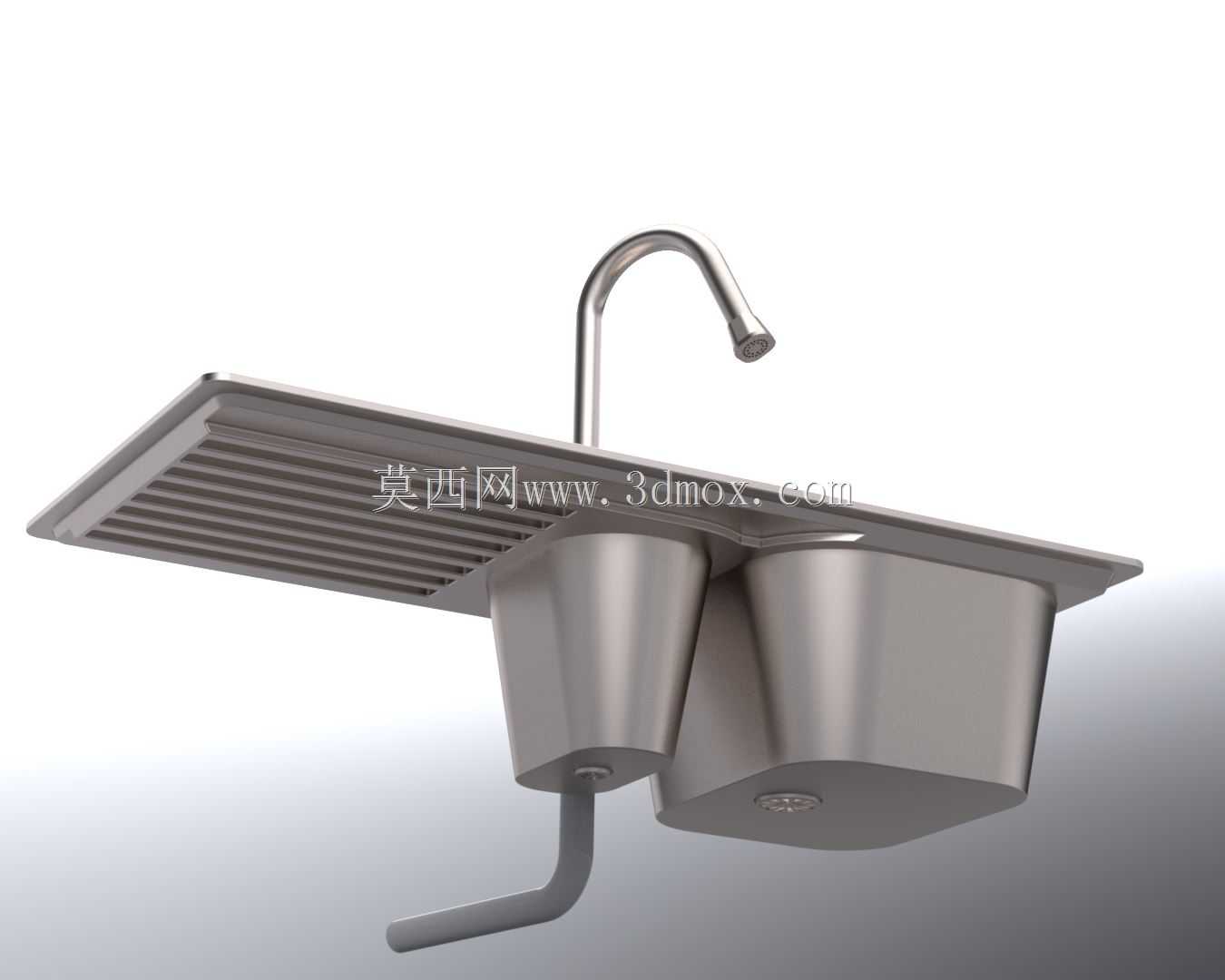

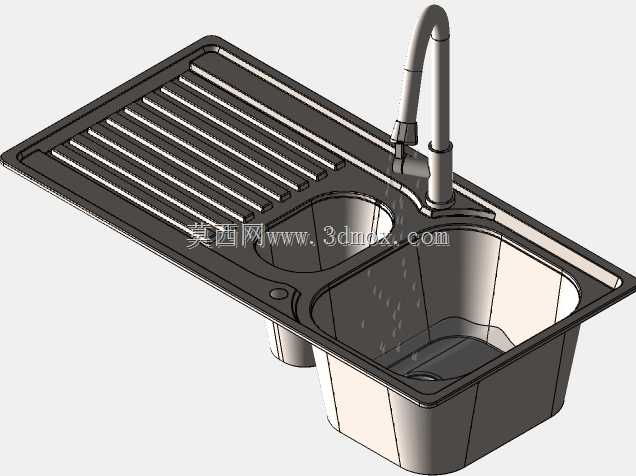

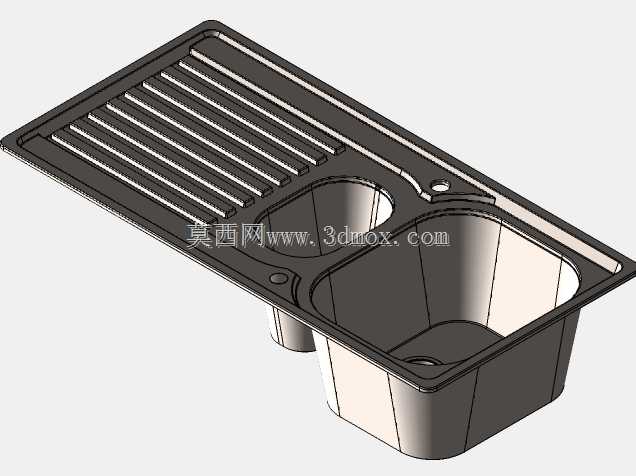

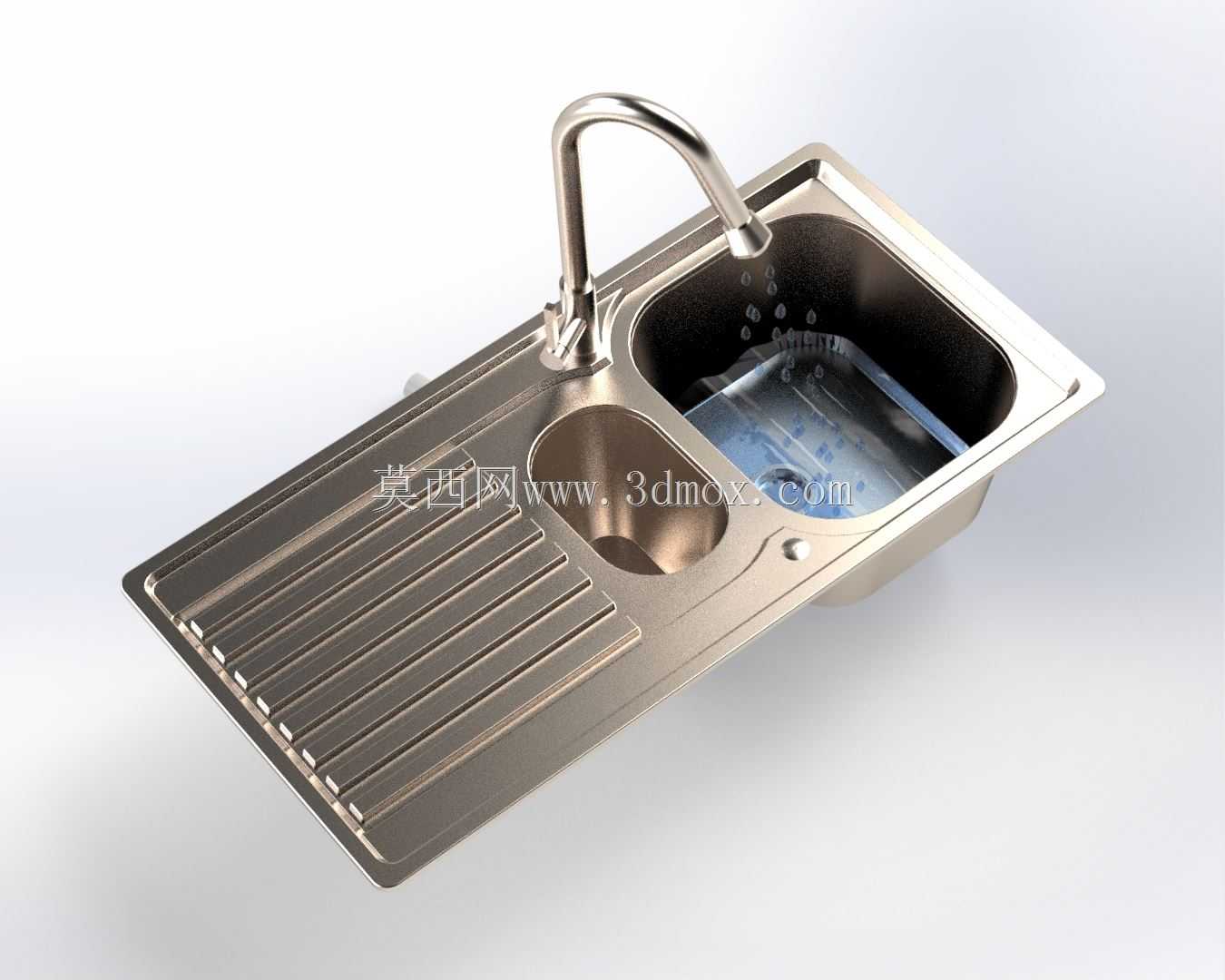

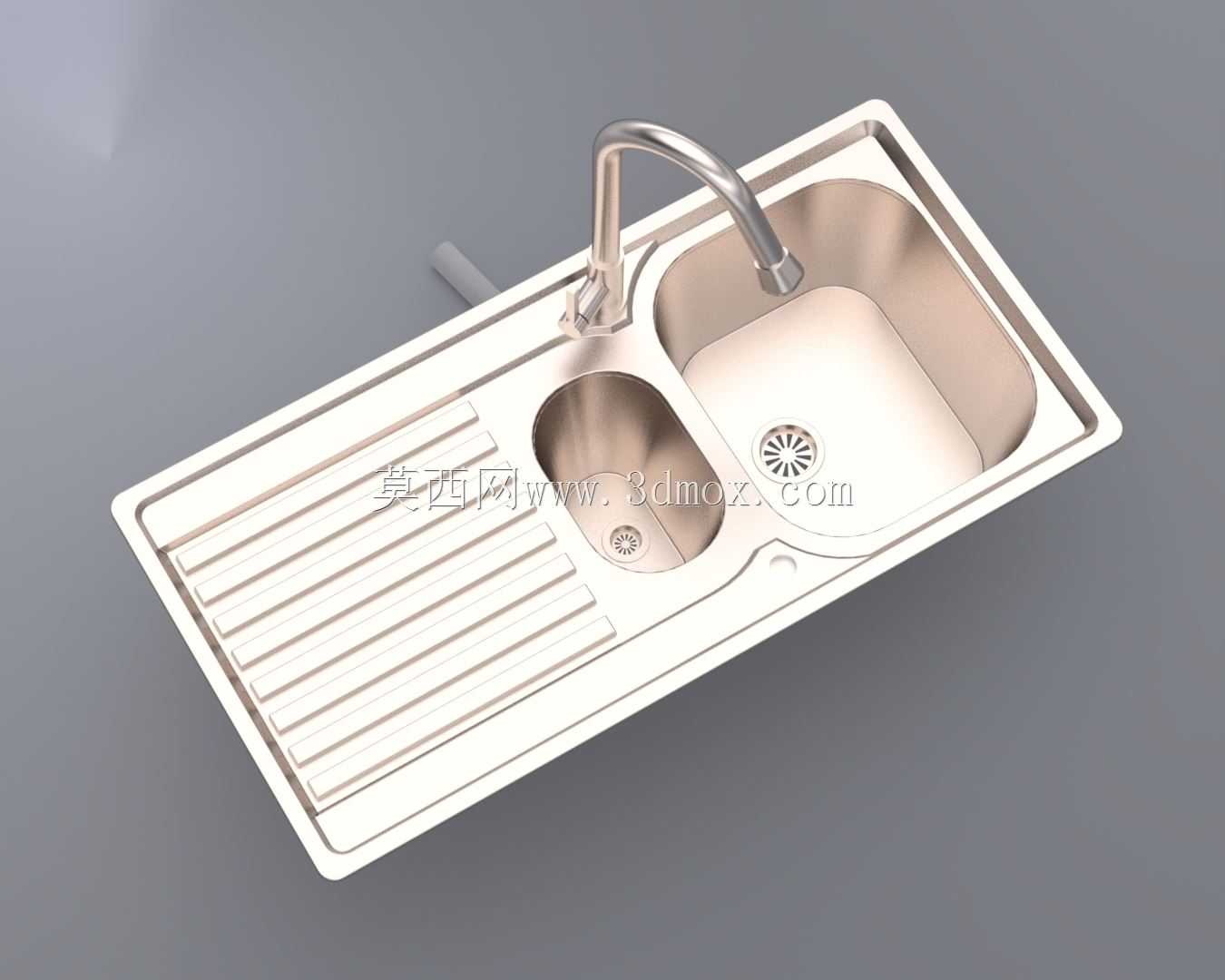

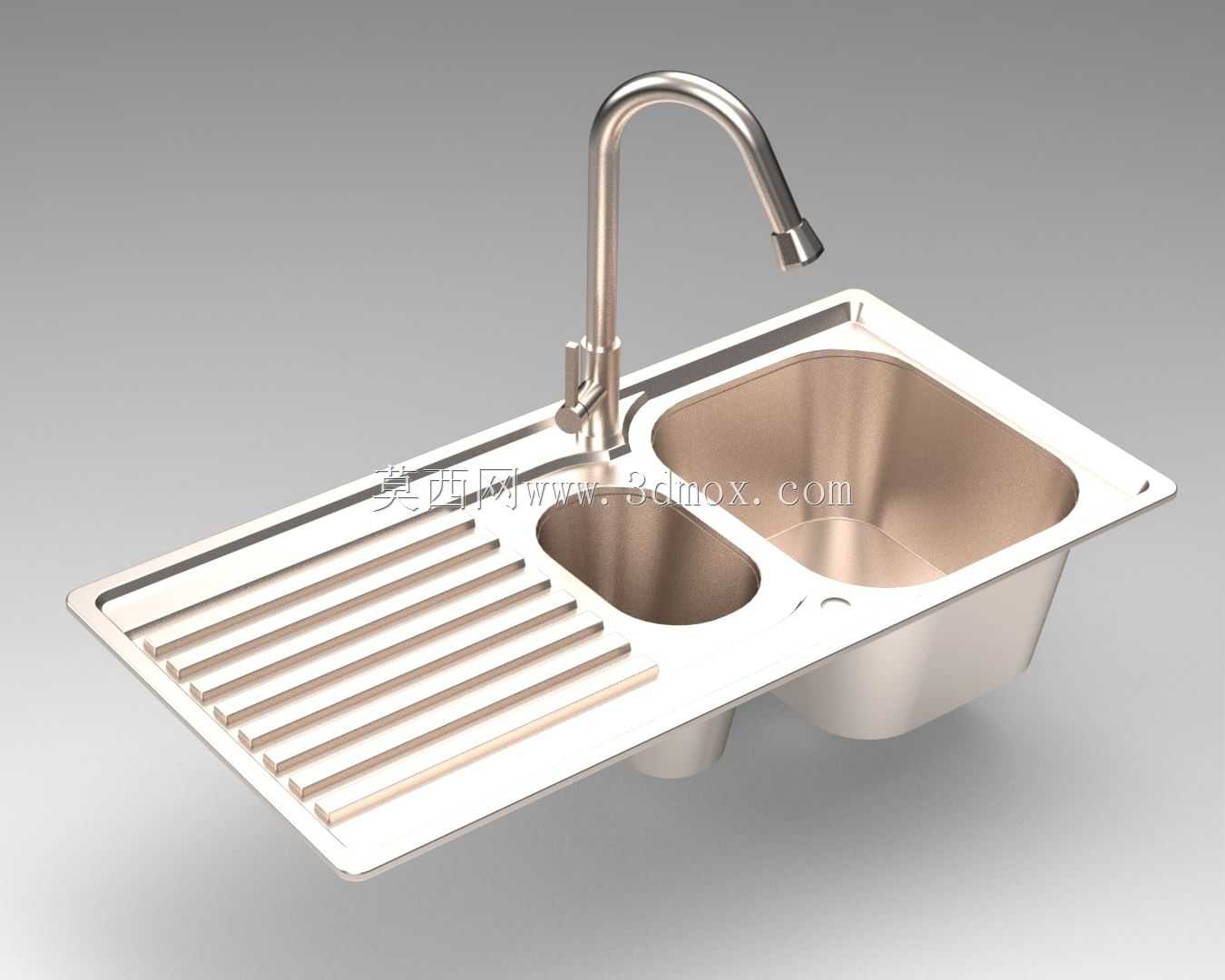

　　这套厨卫五金三维结构围绕住宅厨房日常清洗作业展开，整体采用一体式不锈钢台面板布局，左侧整合带导流凸筋的沥水置物区，右侧设置大小双盆腔，搭配高弯冷热水龙头，覆盖备菜沥水、餐具冲洗、食材浸泡等全流程厨房操作需求。从实际安装场景来看，这类水槽多用于家庭橱柜台面嵌装，台面板四周预留平整搭接边，可直接落在橱柜石材台面的开孔上，边缘打胶密封后即可完成固定，不需要额外复杂支撑结构；建模时需要严格把控台面外轮廓长宽、盆腔下沉深度与橱柜内部预留空间的匹配关系，盆体下方要留出下水器、存水弯与给排水管路的安装余量，避免与橱柜侧板、抽屉或者厨房垃圾处理器等附件发生干涉。功能分区上，左侧沥水区域表面压制多道平行凸筋，既可以抬高洗净后的碗盘、

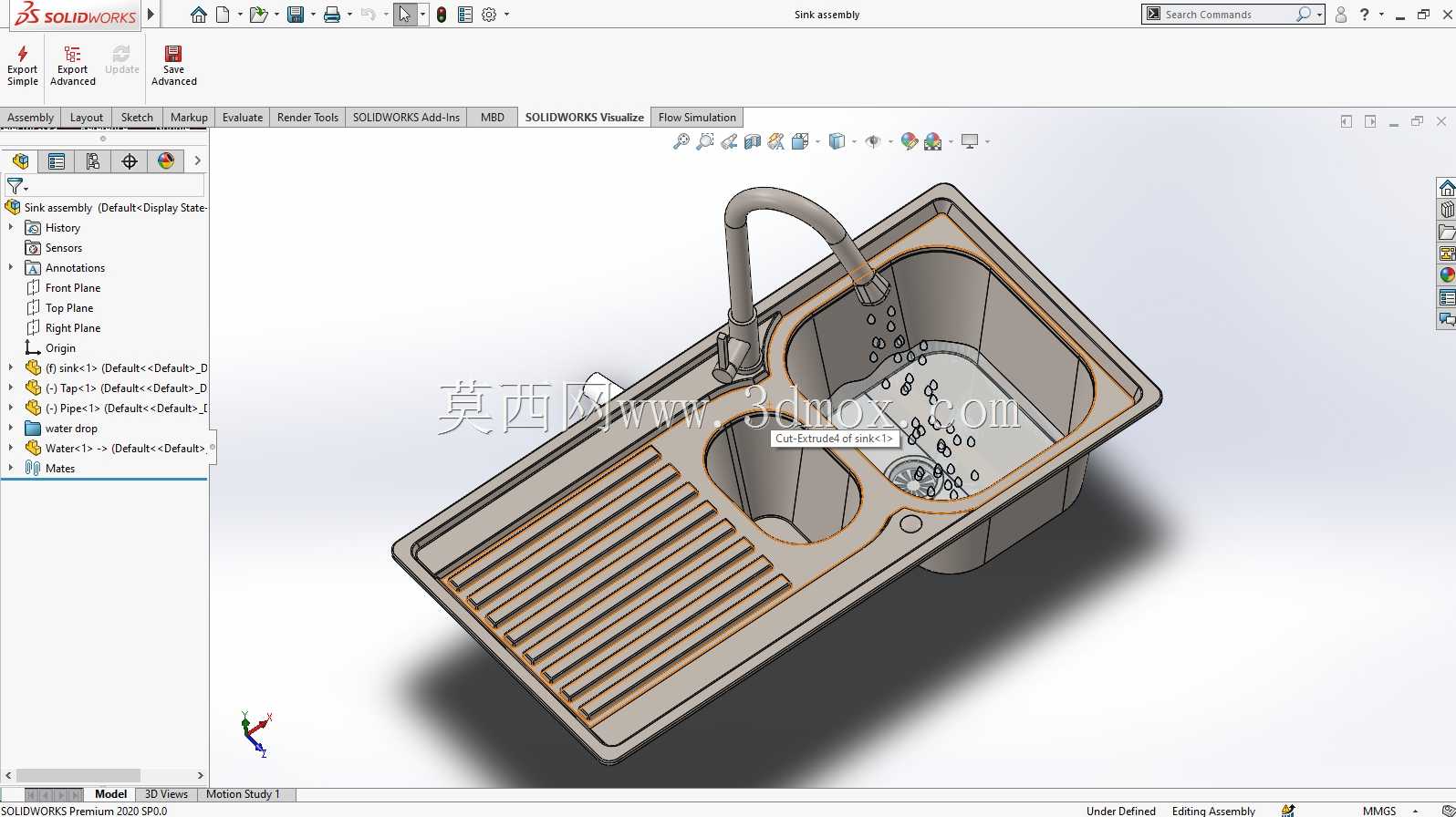

　　蔬果让积水自然导流回盆内，也能临时放置砧板、刀具等备菜工具，凸筋的高度、间距经过曲面过渡处理，不存在卫生死角，擦拭清洁时不会卡留杂物；双盆设计采用一大一小的差异化腔室，小盆可用于少量食材搓洗、水杯茶具冲洗，大盆深度更大，能够容纳炒锅、汤锅等大件厨具浸泡清洗，盆腔边角全部做圆弧拉伸过渡，既提升不锈钢板材拉伸成型的工艺可行性，也避免直角位置积存油污。龙头安装位布置在两个盆腔之间的台面上，高弯出水嘴可旋转覆盖两个盆腔，开关手柄的操作行程、龙头底座与盆腔边缘的安全距离都在结构中做了校核，转动出水嘴时不会磕碰放置在盆内的高身餐具。从建模实现逻辑来讲，整体台面板与盆腔采用钣金拉伸思路构建，先绘制平面外轮廓与盆腔开孔线，

　　再通过拉伸成型做出下沉盆体，沥水筋条采用阵列凸起特征，保证各筋条间距均匀、拔模角度一致，符合不锈钢冲压拉伸的制造工艺要求；龙头部分单独拆分为底座、立管、弯嘴、阀芯手柄几个子零件，装配后验证摆动角度与出水覆盖范围，下水口位置在两个盆腔底部最低处，保证盆内积水可以完全排空，不会残留积水滋生异味。结构设计阶段还同步考虑了台面承重工况，台面板边缘搭接在橱柜支撑框上，盆腔下方设置辅助承托边，盛满水或者放置重物清洗时不会出现台面变形下沉；外露棱边全部做卷边或者圆角处理，安装和日常使用过程中不会划伤手部。这套结构完整还原了量产家用厨房水槽的装配关系与成型细节，可作为厨卫五金产品开发、橱柜配套选型、家装方案演示的三维参考，建模过程中对钣金拉伸工艺、安装边界、人机操作尺度的把控，也能为同类洁具产品的结构设计提供实操参照。
