带开模动作演示的锥形件铸造模具结构

这套锥形件铸造模具的结构设计，核心围绕中小批量锥形薄壁铸件的批量生产需求搭建，日常主要应用在通用机械零部件铸造车间的砂型或低压铸造工位，适配带顶出机构的立式铸造设备安装使用。从实际生产场景来看，这类模具主要用来成型带侧部凸台结构的锥形回转类铸件，常见于小型设备的导流罩、连接套、支撑座类零件的毛坯生产，铸件本身的锥度设计兼顾了脱模顺畅度与零件装配时的导向需求，侧部凸台结构用来实现零件安装时的周向定位，避免装配后出现转动错位的问题。

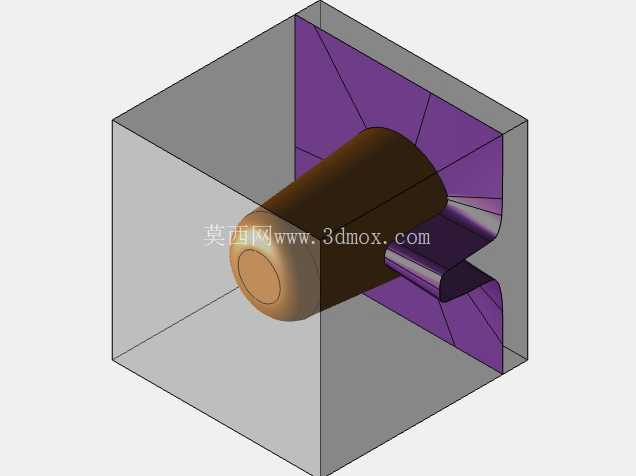

整套模具分为上模、中套、下模三个核心成型部分，上模的型腔面直接成型铸件的大端端面与内凹定位结构，中套部分成型铸件的外圆锥面与侧部凸台的完整轮廓，下模部分则负责成型铸件的小端连接结构与安装基准面，分模面的选择完全顺着铸件的最大轮廓线设置，开模时三个部件按照固定顺序依次分离，不会出现型腔剐蹭铸件毛坯的问题。设计阶段特意将侧部凸台的成型结构集成在中套的侧壁位置，没有额外设置侧向抽芯机构，一方面减少了模具的活动部件数量，降低日常生产时的故障概率，另一方面也能缩短合模开模的动作行程，提升单工位的生产节拍。

从安装边界来看，整套模具的外轮廓为方正的矩形结构，上模的顶部平面直接对接铸造设备的上模固定板，安装孔位按照通用立式铸造设备的标准间距设置，不需要额外制作过渡连接板就能直接装夹；下模的底部设置了定位止口，与设备工作台的定位槽配合后能保证整套模具的同轴度误差控制在0.05mm以内，避免合模时出现错边导致铸件壁厚不均的问题。中套部分的外侧设置了导向滑槽，与上下模的导向柱配合，开模过程中中套会沿着导向方向平稳上行，当上行到设定行程后，顶杆会直接将铸件从型腔中顶出，不需要人工手动撬取铸件，能有效降低操作工人的劳动强度，也能避免手动取件时造成的铸件变形或者模具型腔磕碰损伤。

模具的成型面壁厚按照铸件的收缩率做了均匀放量，针对锥形面的脱模斜度做了反复校核，保证开模时铸件不会粘在上模型腔或者中套内壁上；上模与下模的合模面设置了一圈密封槽，铸造时能有效避免金属液从分模面溢出产生飞边，减少后续铸件清理的工作量。侧部凸台的成型部位做了局部的耐磨强化处理，因为这个位置在脱模时会与铸件产生相对摩擦，长期生产容易出现磨损导致凸台尺寸超差，强化处理后能将模具的单次修模间隔提升三倍以上，降低模具的维护成本。

整套开模动作的逻辑完全匹配立式铸造设备的顶出行程设置，上模先上行完成与铸件大端的分离，随后中套带着铸件同步上行到顶出位置，最后下模的顶杆将铸件从中套型腔中平稳顶出，整个动作过程没有多余的行程浪费，每个动作节点的间隙都控制在合理范围，既不会因为动作间隙过小出现部件碰撞，也不会因为间隙过大导致生产节拍拉长。针对铸件的壁厚均匀性要求，设计时对三个成型部件的同轴度做了多重定位保障，除了外侧的导向柱之外，每个分模面都设置了定位销，合模时能自动校正位置偏差，保证生产出的铸件壁厚差控制在允许公差范围内，不需要后续额外的机加工找正就能直接进入下一道工序。
