松乐SRD系列继电器控制模块结构设计

项目分类:继电器 发布时间:2020-06-29 ID:116439
  • 松乐SRD系列继电器控制模块结构设计

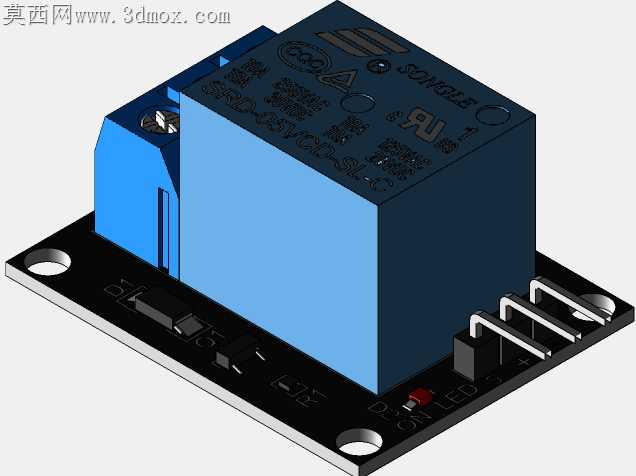

小功率继电器模块在嵌入式控制场景里最容易被忽略的是引脚受力与元件布局的干涉问题,很多手焊模块在反复插拔接线后会出现引脚脱焊、继电器本体偏移的问题,根源在于PCB板上的元件排布没有给接线端子预留足够的操作空间,也没有给继电器本体设置受力支撑结构。这款继电器模块的PCB板四角预留了标准安装孔,安装孔边缘做了露铜加固,避免螺丝锁紧时出现板材开裂的问题,接线端子布置在板边侧方,和继电器本体之间留出了足够的螺丝刀操作空间,拧动接线螺丝时不会磕碰继电器外壳。板载的驱动三极管和续流二极管紧贴继电器引脚布置,缩短了大电流回路的走线长度,能减少线圈通断时产生的尖峰干扰对周边控制信号的影响,续流二极管的极性方向和线圈供电方向做了丝印标识,避免生产焊接时出现极性接反导致的元件烧毁问题。板上的状态指示灯布置在靠近接线端的位置,接线调试时不用凑到板端就能直观看到继电器的吸合状态,指示灯的限流电阻选用了0805封装的厚膜电阻,耐焊接热性能更好,过波峰焊时不会出现电阻值漂移的问题。继电器本体和PCB板之间预留了0.2mm的涂胶间隙,生产时可以在缝隙处填充少量硅橡胶,提升继电器在振动工况下的固定强度,避免长期振动导致引脚焊点出现疲劳裂纹。引出的控制引脚采用了标准2.54mm间距排针,排针长度刚好适配常用的面包板与杜邦线插接深度,不会因为排针过长导致插接后出现歪斜短路,也不会因为排针过短导致接触不良。触点侧的接线端子采用了升降式压线结构,能适配0.5到2.5平方毫米的多股铜芯线,压线螺丝的头部做了防滑齿设计,拧紧后导线不容易被拉出,大电流通过时不会因为接触电阻过大出现端子发热的问题。PCB板的走线在触点回路位置做了加宽处理,走线宽度达到2mm,能承载10A的额定通断电流,走线表面做了喷锡处理,提升铜箔的载流能力与抗氧化性能,长期在潮湿环境下使用也不会出现铜箔锈蚀的问题。
