离心式粉尘切屑收集分离装置结构

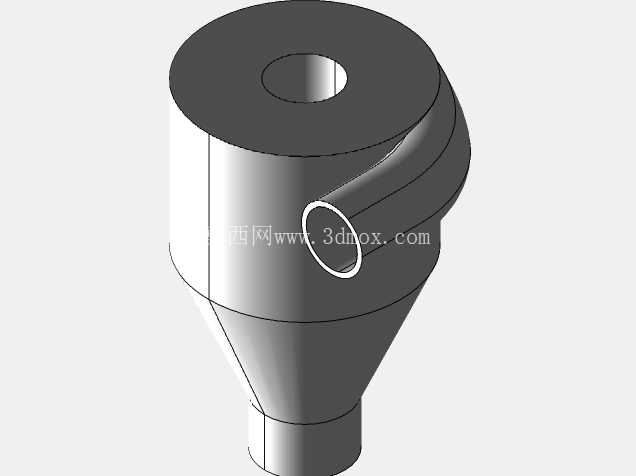

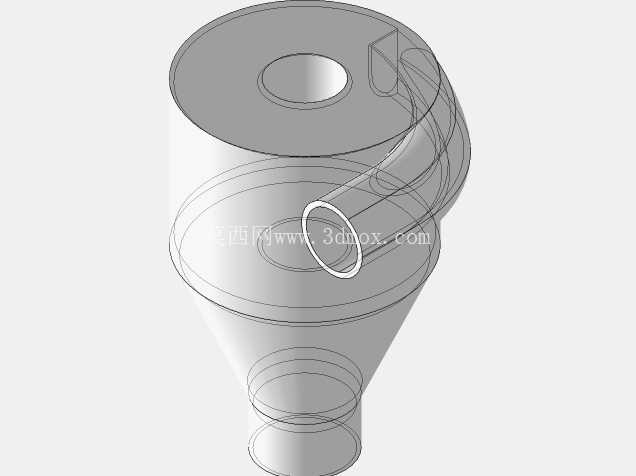

　　从结构布局来看，整个装置采用上宽下窄的锥形筒体作为核心分离腔，筒体顶部设置封闭端盖，端盖中心预留负压抽吸接口，可直接对接车间中央吸尘系统或者独立负压风机的管路，端盖侧面切向布置进料口，含尘含屑的气流从这个切向入口进入筒体后，会顺着筒体内壁形成稳定的旋流场，这也是整个结构实现分离的核心逻辑——利用不同密度颗粒在旋流场中受到的离心力差异，让密度更大的金属切屑、粗颗粒粉尘在离心作用下被甩向筒体内壁，顺着壁面的螺旋轨迹向下滑落，最终汇集到筒体下部的排料口，可对接集屑桶或者密闭输送结构完成收集；而密度较小的洁净气流则会在筒体中心形成上升内涡旋，从顶部中心的负压接口被抽出，完成整个气固分离的过程。在金属切削加工、粉体物料输送、打磨抛光作业的生产现场，细碎切屑与粉尘的无组织扩散一直是影响作业环境、制约设备稳定运行的核心问题，这类固废颗粒粒径跨度大，从微米级的磨削粉尘到毫米级的断屑都有分布，常规滤网拦截方案很容易出现网孔堵塞、风阻陡升的问题，后期运维清理的工作量极大，而这款离心式收集分离结构，正是针对这类混合颗粒的气固分离场景做的定向结构设计。

　　设计过程中特意将进料口的切入角度做了优化，避免气流直冲筒体中心打乱旋流场，同时在筒体上部设置了一段直筒段作为旋流稳定区，让进入筒体的气流有足够的行程完成颗粒的离心分层，不会出现短流导致部分颗粒还未被分离就直接被中心气流带出的问题。锥形段的锥角经过反复校核，角度过大容易导致壁面滑落的颗粒被上升气流二次夹带，角度过小则会无谓增加整个装置的整体高度，提升安装空间要求，最终选定的锥角可以保证下滑的颗粒顺利落入下部收集区，同时不会对中心上升气流造成过多干扰。从安装边界来看，整个装置无运动部件，整体结构为回转体构型，安装时仅需要通过顶部的法兰结构完成固定，对接好进料管路、顶部负压管路以及下部排料接口即可投入使用，不需要额外配置复杂的传动结构，运行过程中无易损件，日常运维仅需要定期清理下部收集的物料即可，相比传统的滤筒式除尘结构，不需要频繁更换滤材，在处理带有尖锐金属切屑的含尘气流时，也不会出现切屑划破滤材导致过滤失效的问题。

　　在实际应用场景中，这类结构可以直接配套在数控铣床、磨床的排尘口位置，单台设备独立使用时可以有效收集加工过程中产生的切屑和粉尘，避免切削粉尘飘散到车间环境中，也可以多个单元并联接入集中除尘系统，作为前置分离单元使用，先把大颗粒的切屑和粗粉尘分离收集，减少后续精过滤单元的处理负荷，大幅延长精滤元件的使用寿命。在粉体加工行业，这类结构也可以用于气力输送过程中的物料气固分离，将输送气流中携带的粉体颗粒分离收集，避免粉体随气流外泄造成物料浪费与环境污染。结构设计上充分考虑了不同工况的适配性，筒体壁厚可以根据处理物料的磨琢性做调整，处理硬质金属切屑、磨料类粉尘时可以适当增加内壁厚度或者加装耐磨衬套，处理粮食、塑料等轻质粉体时则可以采用较薄的壁厚降低整体自重。整个流道内部没有突兀的凸起或者死角，不会出现物料堆积堵塞的问题，即使是带有一定粘性的粉尘，在旋流的持续冲刷下也不会在壁面形成板结，长期运行的稳定性表现优异。

　　不同于电除尘、布袋除尘等复杂的除尘设备，这种纯机械结构的离心分离装置不需要额外的电控系统，也不存在滤材消耗，前期投入和后期运维成本都更低，对于中小型机加工车间、粉体加工工位来说，是性价比极高的颗粒收集分离方案，在做三维建模时，整个回转体结构可以通过旋转特征快速生成主体，再通过拉伸切除完成切向入口、各接口法兰的细节构建，模型的参数化调整非常便捷，可以根据不同的处理风量要求，等比例缩放筒体直径、调整入口尺寸，快速适配不同的工况需求。
