薄板点焊螺母输送级进冲压模具

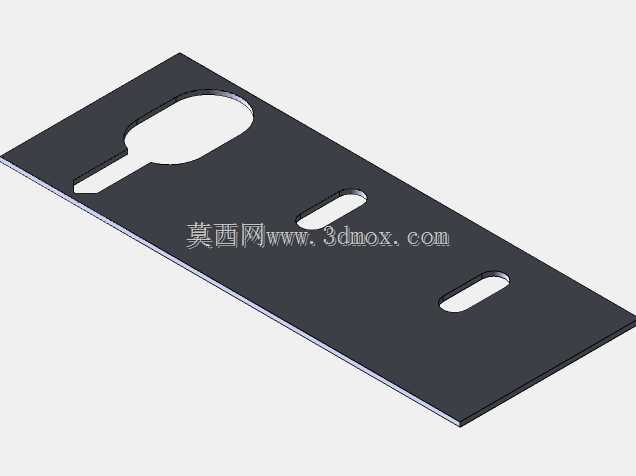

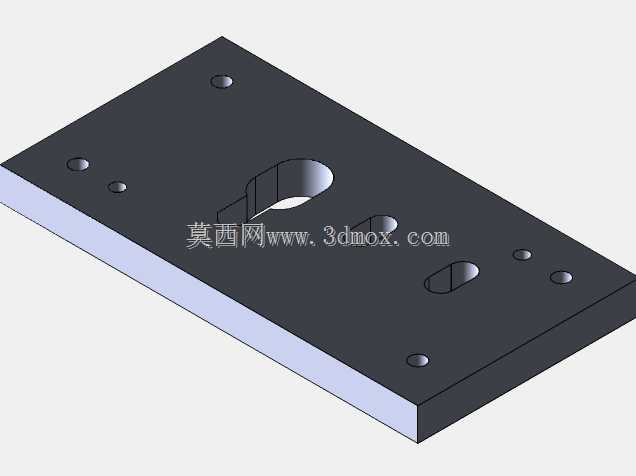

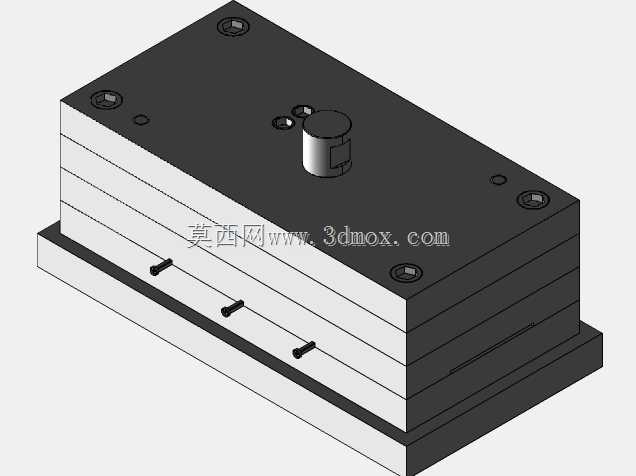

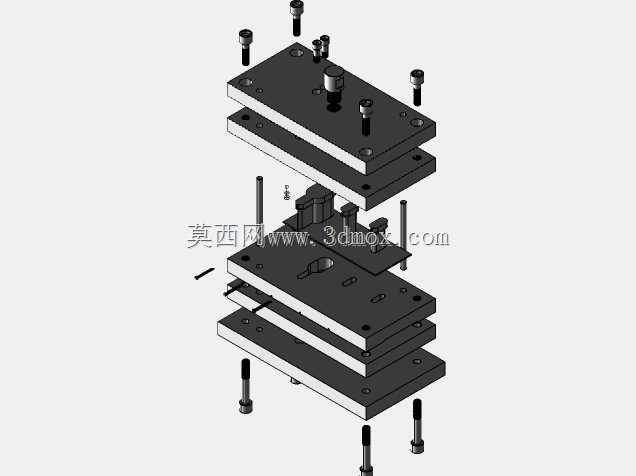

　　这套薄板冲压模具主要服务于家电外壳、汽车覆盖件内板以及通讯机柜钣金件上的凸焊螺母预装工位，车间里常见的痛点是薄板冲切后再人工摆螺母点焊，定位销反复插拔造成孔位偏斜，焊接电流稍大就把0.6~1.2mm的薄板烧穿，螺母与板面之间虚焊、错位的返修件在质检台堆成小垛。整套模架沿送料方向排布，上下模座采用标准钢板模架，四角布置独立导柱组件，导柱与上模座压装、与下模座通过导套滑动配合，合模时导柱先于凸模进入导向段，避免高速送料下凸凹模啃刃。模具内部按工位拆分功能：首工位完成条料侧刃切边定距，后续工位依次冲出螺母定位底孔、工艺避让孔、外形落料坯，中间工位集成点焊螺母的自动送料与压装通道——振动盘排序后的凸焊螺母通过柔性送料管进入模内分料器，

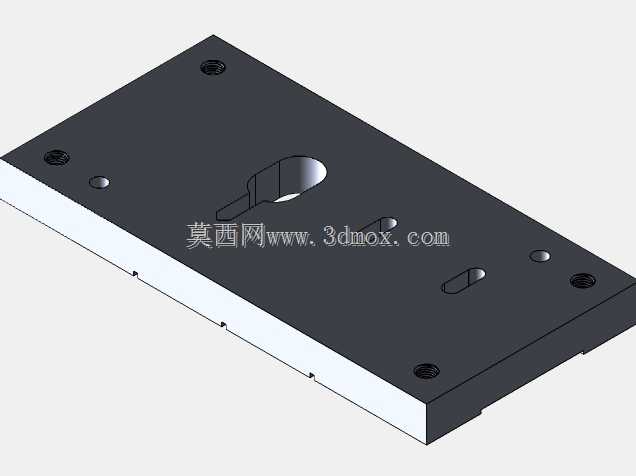

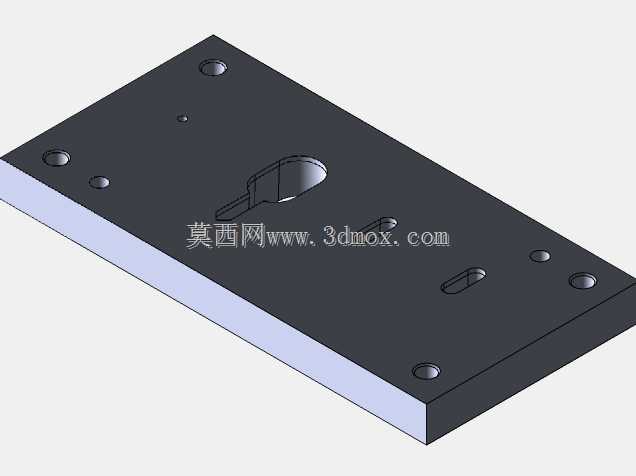

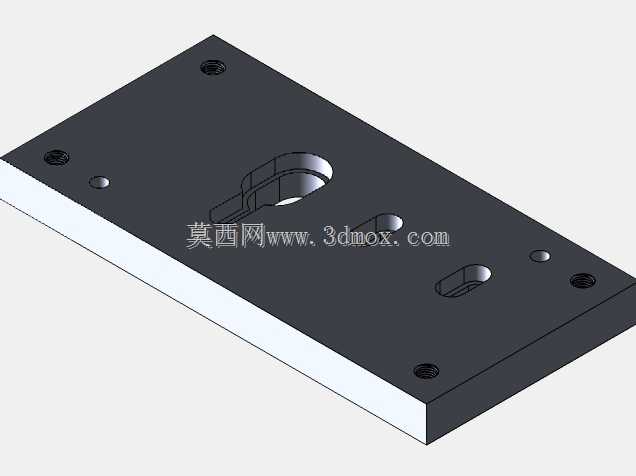

　　上模下行时由压料芯先把条料压紧，顶销将螺母精准托送到冲孔正下方，凸模下行把螺母压入预冲定位孔，螺母四周的凸点嵌入板面，后续工位再由点焊机头完成电阻点焊，出模时工件已经带着焊牢的螺母直接流入下道折弯工序。设计时优先核算了闭模高度与压力机工作台的匹配边界：下模座总厚度加上垫脚、卸料板行程后，闭模高度控制在常用开式压力机的装模调节区间内，模座外形长宽预留出压板T型槽的装夹空间，送料方向两端留出条料导向板与误送检测销的安装位。卸料板采用等高套筒挂在卸料螺钉上，内部嵌入小导柱对细小凸模做二次导向，防止冲薄料时凸模受侧向力折断；冲孔凸模做成可换式，刃磨后通过垫片补偿刃口高度，维修时不必拆解整副模具。模内还布置了误送检测探针，

　　条料送距偏差时探针不能落入预冲孔，压力机立即紧急停机，避免叠料冲坏刃口。上下模板之间预留了点焊机头的避让空腔，冷却水管、信号线缆从模座侧面走线槽引出，不会随往复运动拉扯磨损。针对薄板焊接易变形的问题，压料面在焊点周边做了局部压筋，把焊接热影响区的收缩变形约束在筋条范围内，工件出模后平面度可控制在钣金后续折弯的允许公差内，无需额外校平工序。
