带定位凸键的套筒开口接头连接组件

在流体输送管路、液压传动回路以及需要频繁拆装的轴系传动连接场景中，套筒与开口接头的组合结构一直是兼顾连接可靠性与拆装便捷性的核心方案。这类组件常应用于中小型液压设备的油路接驳、气动系统的快换管路连接，以及轻工机械中需要定期维护的传动轴对接工位，相比一体式焊接或过盈配合连接，它能在保证同轴度精度的前提下，大幅降低现场拆装的作业难度，减少设备维护的停机时长。

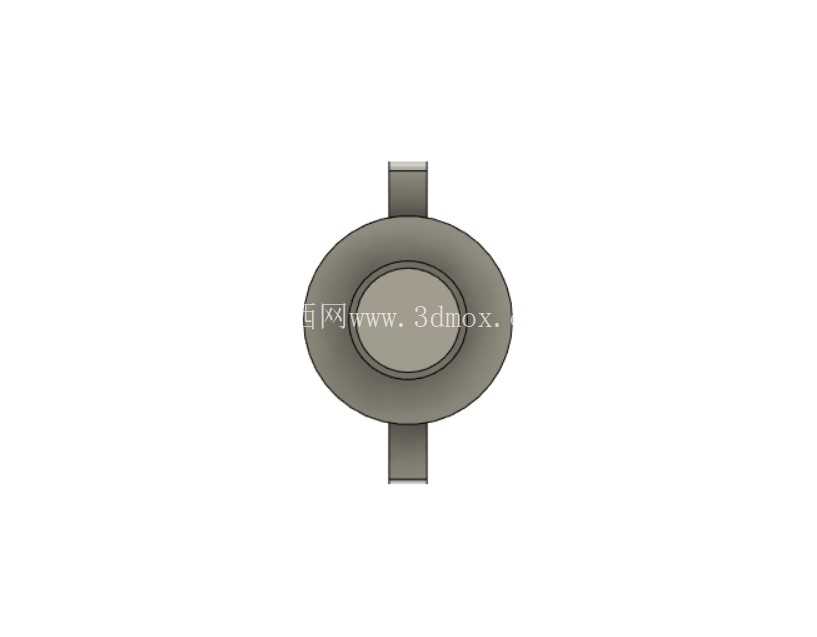

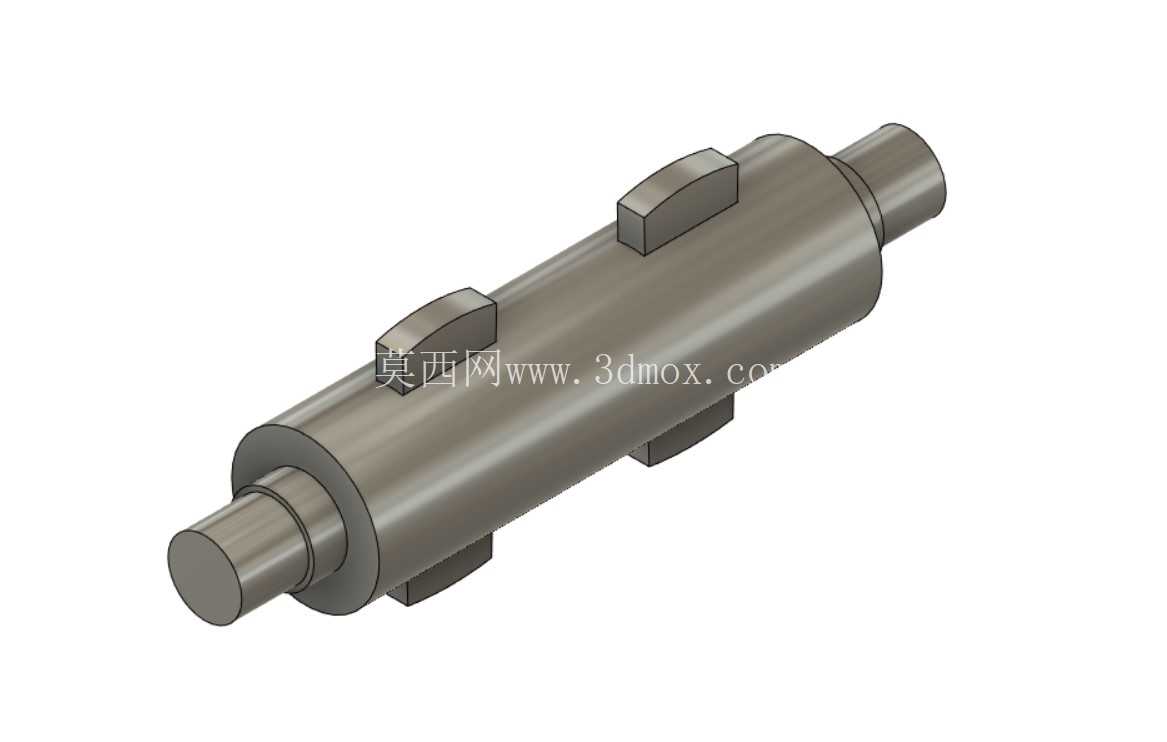

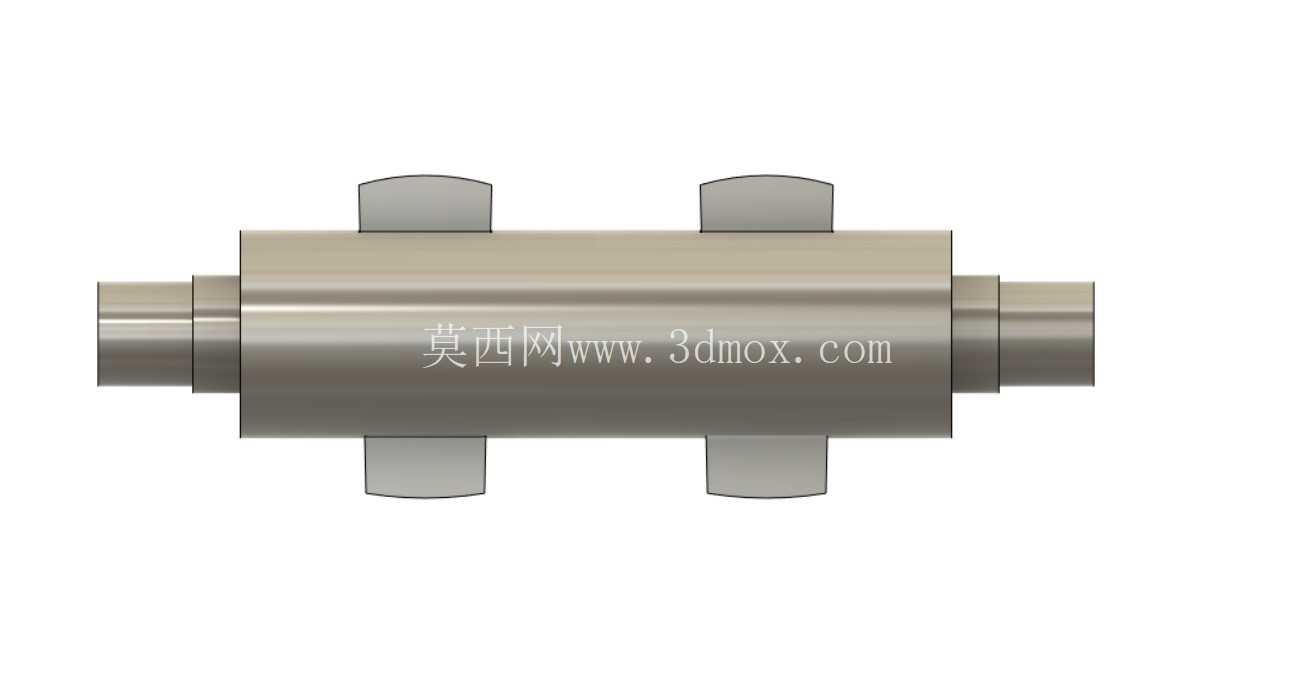

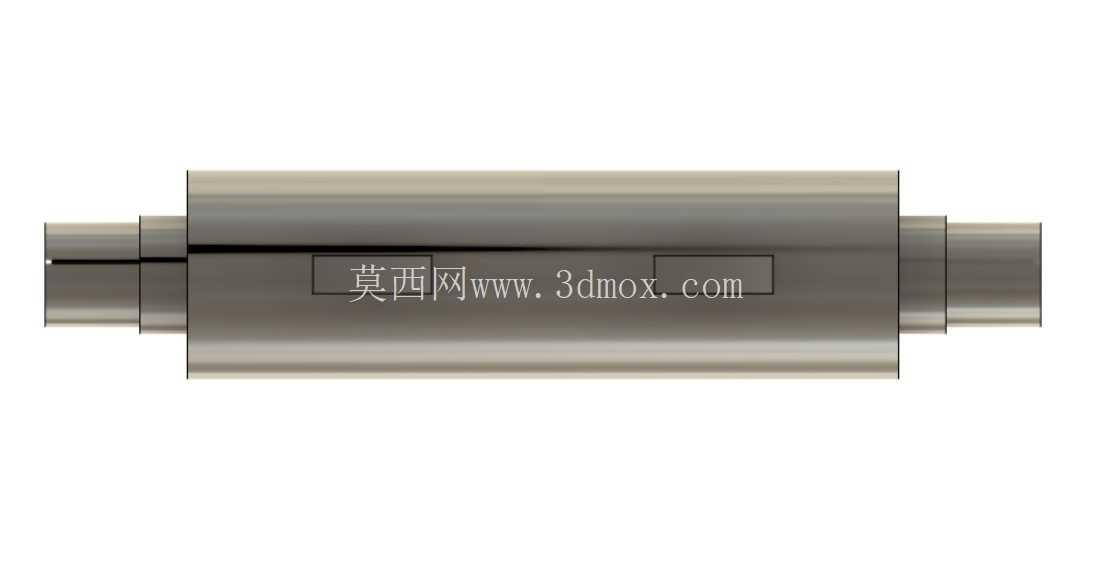

从实际功能特性来看，该组件主体为阶梯轴式套筒结构，两端缩径段为插入配合端，可分别嵌入对应接头的内孔完成对接，筒身周向均匀分布的四个凸键是核心传力结构，既可以在管路连接中承担周向止转作用，避免管路受振动出现接头松脱渗漏，也能在轴系连接中传递额定扭矩，防止对接部件出现相对转动。开口接头的配合间隙经过设计校核，既不会因间隙过大导致连接晃动、同轴度超差，也不会因间隙过小造成装配卡滞，在常温工况下无需额外加热或专用压装工具即可完成手动装配，适配现场无专用工装的维护场景。

设计过程中首先要明确安装边界的约束条件：套筒两端配合段的直径公差需按照基孔制间隙配合选取，保证与标准接头内孔的适配性，筒身的最大外径要小于安装位的周边避让空间，避免装配时与相邻管路或结构件发生干涉。四个凸键的位置度公差需要严格控制，确保与接头上的键槽能够完全对位，凸键的高度设计兼顾传力强度与拆装便利性，不会因键高过大导致插入时需要反复对位调整，也不会因键高过小造成接触面积不足、受载后出现压溃变形。套筒两端的轴端做了小尺寸倒角处理，既可以去除加工毛刺避免划伤操作人员，也能在装配时起到导向作用，快速对准接头内孔完成插入。

在尺寸链校核环节，需要重点关注套筒总长度与安装空间的轴向尺寸匹配，两端配合段的插入深度经过计算，既保证足够的接触长度来承受轴向拉力与径向载荷，也不会因插入过深导致接头端面与筒身凸台出现硬接触，造成装配不到位的问题。凸键与键槽的配合选用小间隙配合，允许装配后存在微小的周向活动量，能够补偿管路安装时的少量角度偏差，降低对接头加工位置度的精度要求，提升组件的现场适配能力。套筒的壁厚经过强度校核，在额定工作压力或额定扭矩载荷下，筒身不会出现胀形或扭转变形，凸键的根部做了圆角过渡，避免应力集中导致受载时出现断裂失效。

实际应用中，这类组件不需要额外的定位销或紧固件辅助固定，依靠凸键与键槽的配合即可完成周向与轴向的定位，配合密封圈使用时可满足中低压流体管路的密封要求，在传动连接场景下也可传递稳定的旋转扭矩。相比传统的法兰连接或螺纹连接结构，它的零件数量更少，装配步骤更简单，不需要逐个拧紧螺栓或旋转多圈螺纹，尤其适合空间狭小、操作视线受阻的设备内部安装位，能够有效提升装配与维护的作业效率。同时该结构的磨损部位主要集中在凸键与配合孔的接触面上，长期使用出现磨损后可直接整体更换组件，不需要对配套的接头或轴端进行二次加工，维护成本更低。
