多自由度回转关节机械臂结构设计

　　在离散制造的产线布局中，这类多关节回转式机械臂的应用场景覆盖了上下料工位、工件转序、精密装配、点位搬运等多个核心环节，区别于直线模组类的线性执行机构，关节式结构的作业覆盖范围是球形空间，能在局促的工位布局里绕过固定障碍物完成动作，不需要额外铺设长距离的直线导轨，对产线的空间占用率更低。从实际用途来看，这类结构的机械臂常搭配不同末端执行器使用，换装夹爪可完成机加工工位的毛坯上料、成品下料，换装吸盘可完成轻薄板材、包装盒体的转运，换装拧紧轴或焊枪则可对应装配、焊接工序的动作执行，适配电子制造、小五金加工、注塑件取出等多个细分生产场景。

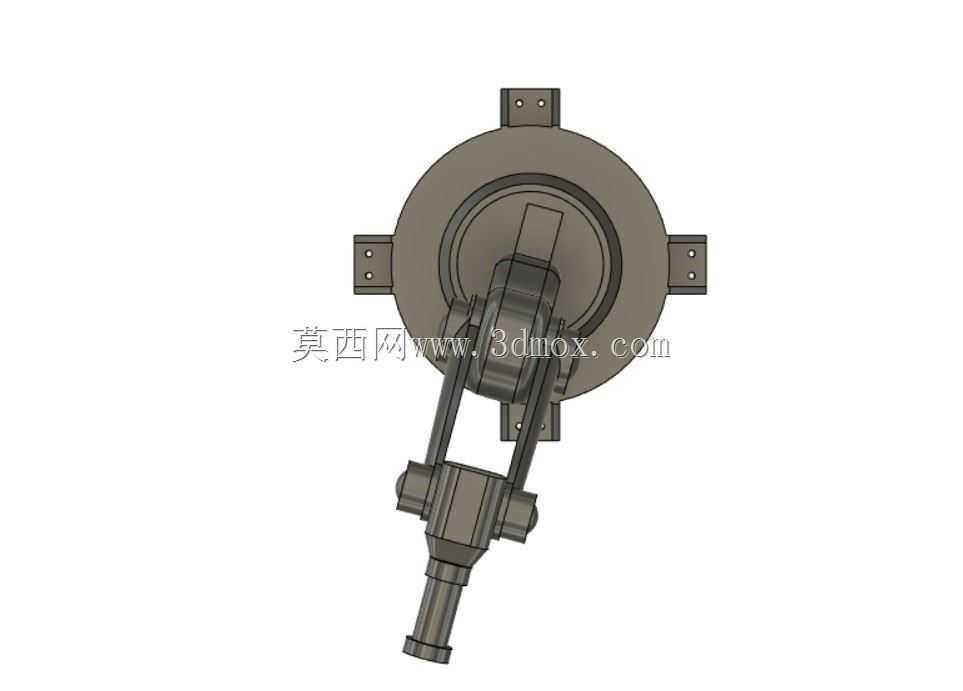

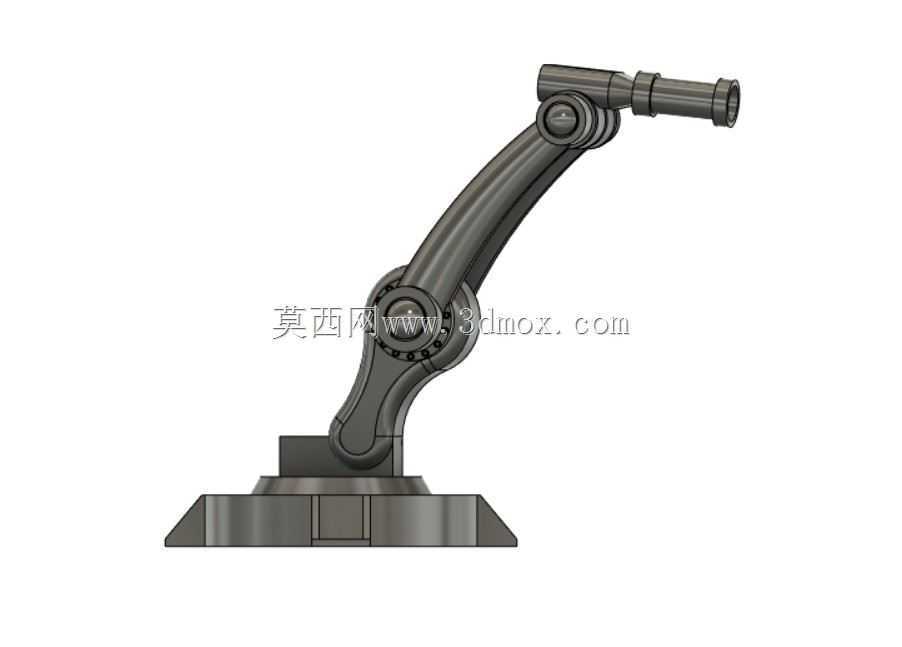

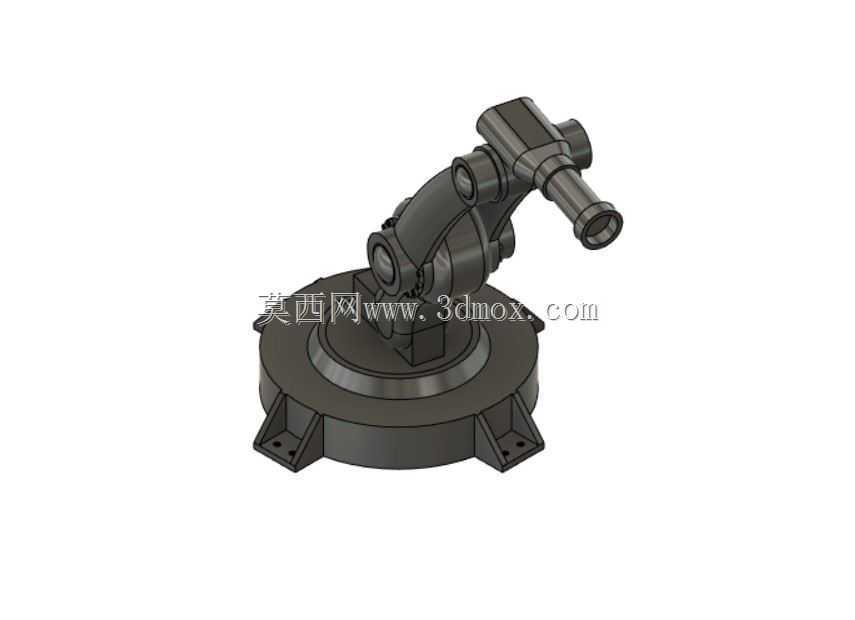

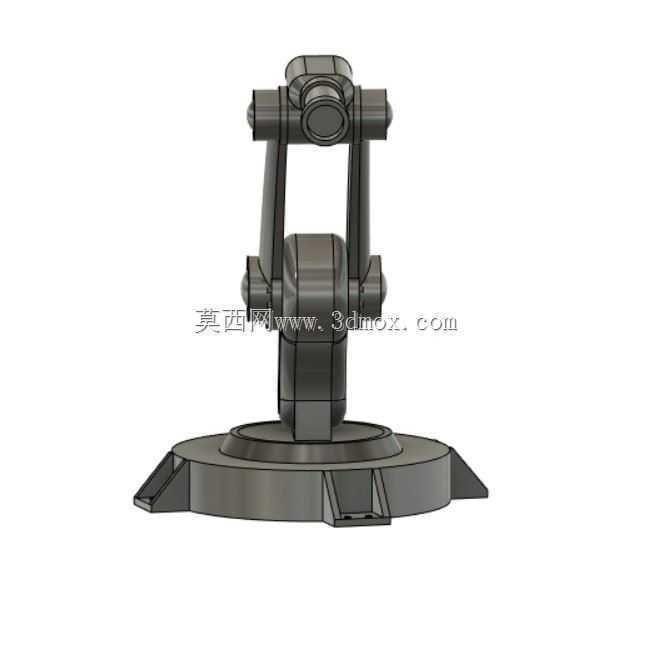

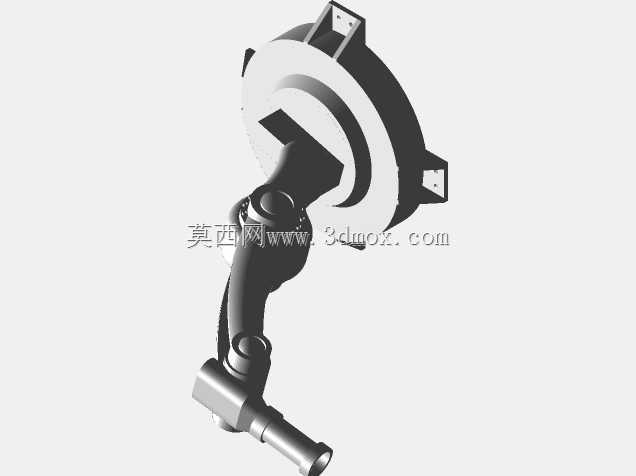

　　从功能特性上拆解，该机械臂采用底座回转+大臂俯仰+小臂俯仰+末端腕部回转的多自由度配置，底座内置的回转支承结构可实现整周360度旋转，承担整机的承载与水平方向的角度调整；大臂与小臂的铰接关节处预留了传动件安装空间，可适配谐波减速器或行星减速器搭配伺服电机的传动方案，保证关节转动的重复定位精度；末端的法兰接口采用标准安装尺寸，可快速匹配不同规格的末端执行器，不需要额外做转接件的定制加工。整机的重心沿底座中心轴线分布，在大臂完全伸展的极限工况下，底座的支撑脚可将倾覆力矩分散到安装平面，避免作业过程中出现整机侧翻的风险。

　　设计思路上，该结构优先考虑了关节处的受力传递路径，所有铰接位置的轴承安装位都做了加强筋处理，避免长期交变载荷下出现壳体开裂的问题；底座的支撑脚采用带安装孔的法兰式结构，可通过膨胀螺栓或压块直接固定在设备机架或混凝土地面上，安装面的平面度要求控制在0.1mm以内，保证回转过程中不会出现偏载卡顿。臂体的外形采用圆弧过渡的流线型设计，一方面减少了臂体运动过程中与周边设备的干涉概率，另一方面也能降低高速运动时的风阻，减少关节驱动的负载冗余。关节处的走线槽采用内置式设计，所有动力线、信号线都从臂体内部的空腔穿过，避免运动过程中管线与外部构件发生摩擦拉扯，延长线缆的使用寿命。

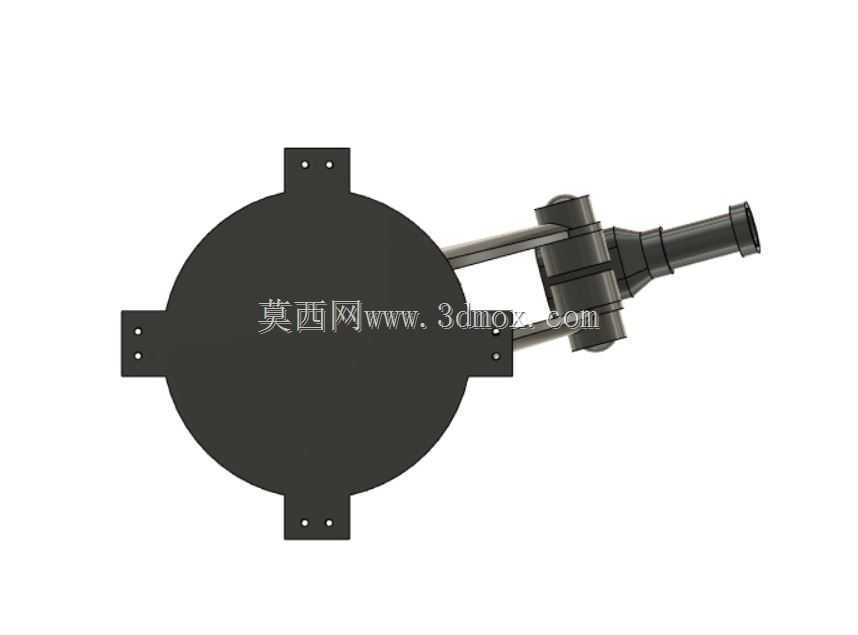

　　从安装边界来看，底座的安装孔位采用圆周均布设计，安装时需要预留至少1.2倍臂展的安全作业半径，避免臂体伸展时与周边的安全护栏、料架、其他设备发生碰撞；整机的垂直安装高度需要结合产线的作业高度调整，底座安装面到地面的高度建议控制在300-500mm之间，保证大臂俯仰到最低位置时，末端执行器不会与地面发生剐蹭。关节处的密封结构采用迷宫式设计，可阻挡车间内的金属碎屑、粉尘进入关节内部，减少传动件的磨损，适配多粉尘、多切屑的机加工车间环境。臂体的壁厚经过受力仿真优化，在保证整体结构刚性的前提下尽可能降低自重，减少底座回转支承的径向负载，提升整机的运动响应速度。在实际选型匹配时，可根据末端负载的重量调整臂体的截面尺寸与关节减速器的规格，负载在5kg以内的轻载场景可直接采用该结构的尺寸参数，负载更大的场景可对应加厚臂体壁厚、加大关节轴承的型号，不需要重新调整整体的传动布局。
