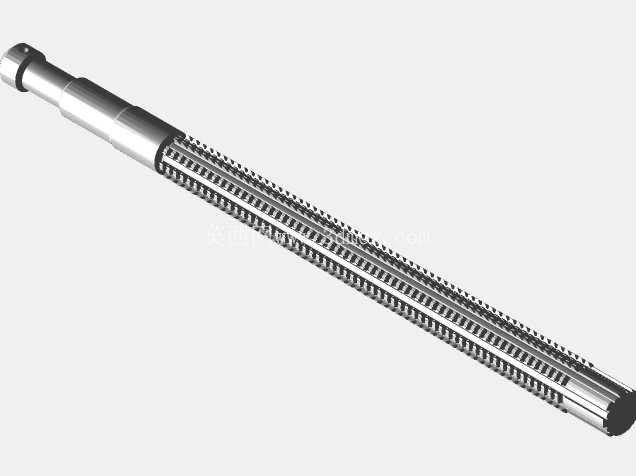

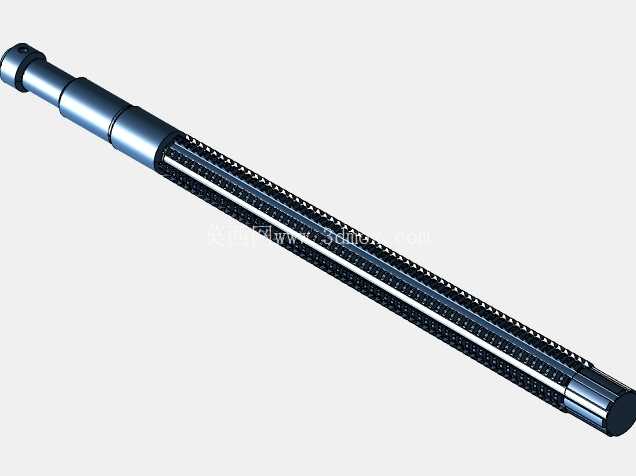

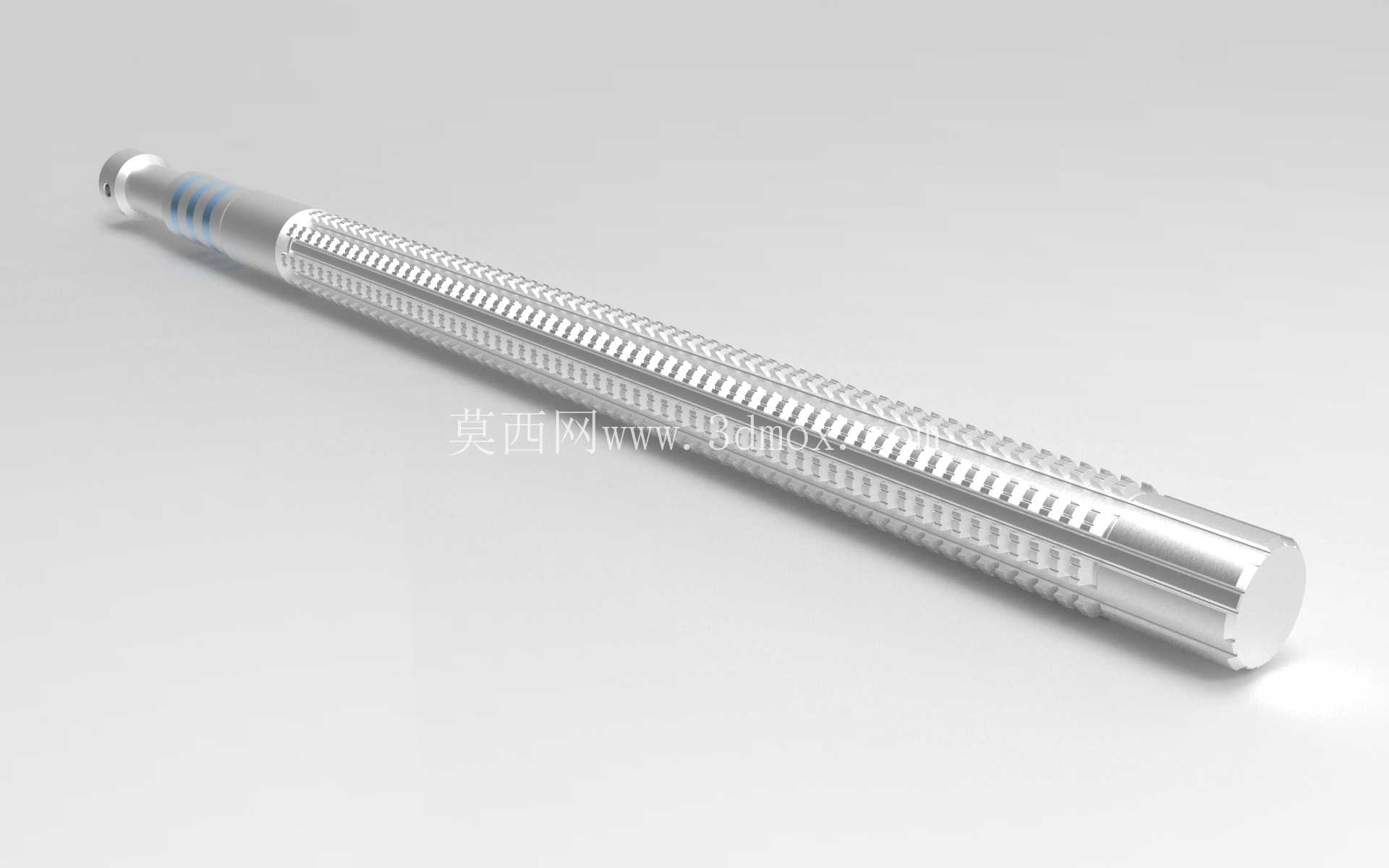

牵引定位段位于刀具最前端,设计有径向贯通的销孔,用于和拉床的牵引拉头连接固定,该段的圆柱度公差控制在0.005mm以内,保证拉削过程中刀具与工件内孔的同轴度,避免拉削时出现偏载让刀,导致加工出的内孔出现锥度、壁厚差超差的问题。紧邻牵引段的是前导向段,该段直径与工件预制底孔为间隙配合,间隙量控制在0.02-0.04mm之间,在拉刀切入工件前,前导向段先进入预制底孔完成径向定位,抵消刀具装夹时的微小同轴度误差,保证初始切削位置的准确性。在批量金属切削加工场景中,拉削工艺始终是内孔、键槽等复杂截面成型加工的核心高效方案,拉刀作为该工艺唯一的执行刀具,其结构设计合理性直接决定加工精度、生产效率与刀具使用寿命。这款拉刀的结构设计完全围绕批量内孔精加工的工况需求展开,整体采用细长轴类布局,从功能段划分可依次分为牵引定位段、导向校准段、粗切齿段、精切齿段、修光校准段几个核心部分,各段的直径、齿升量、齿距参数均经过严格的切削力核算,适配卧式拉床的装夹与行程参数。

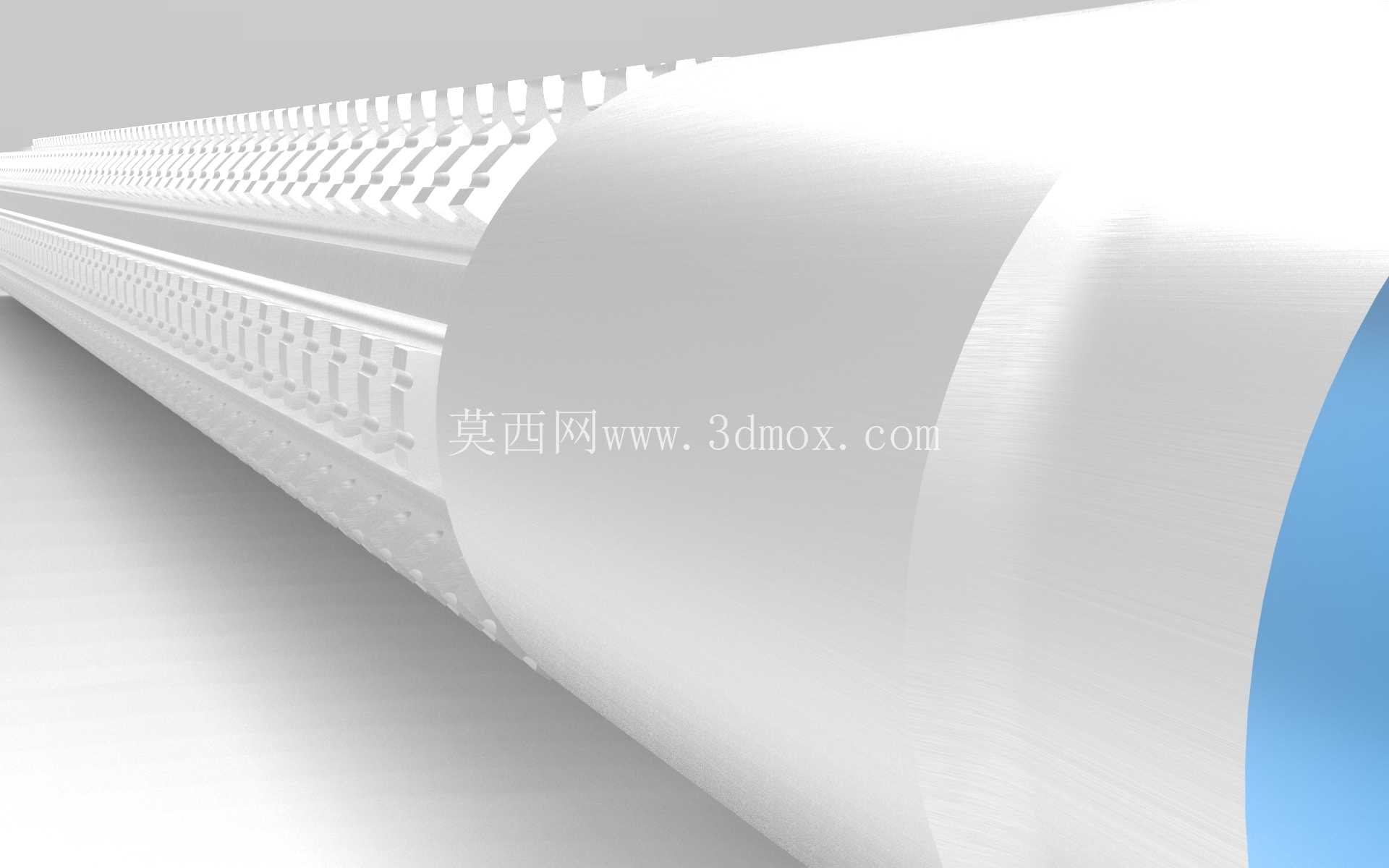

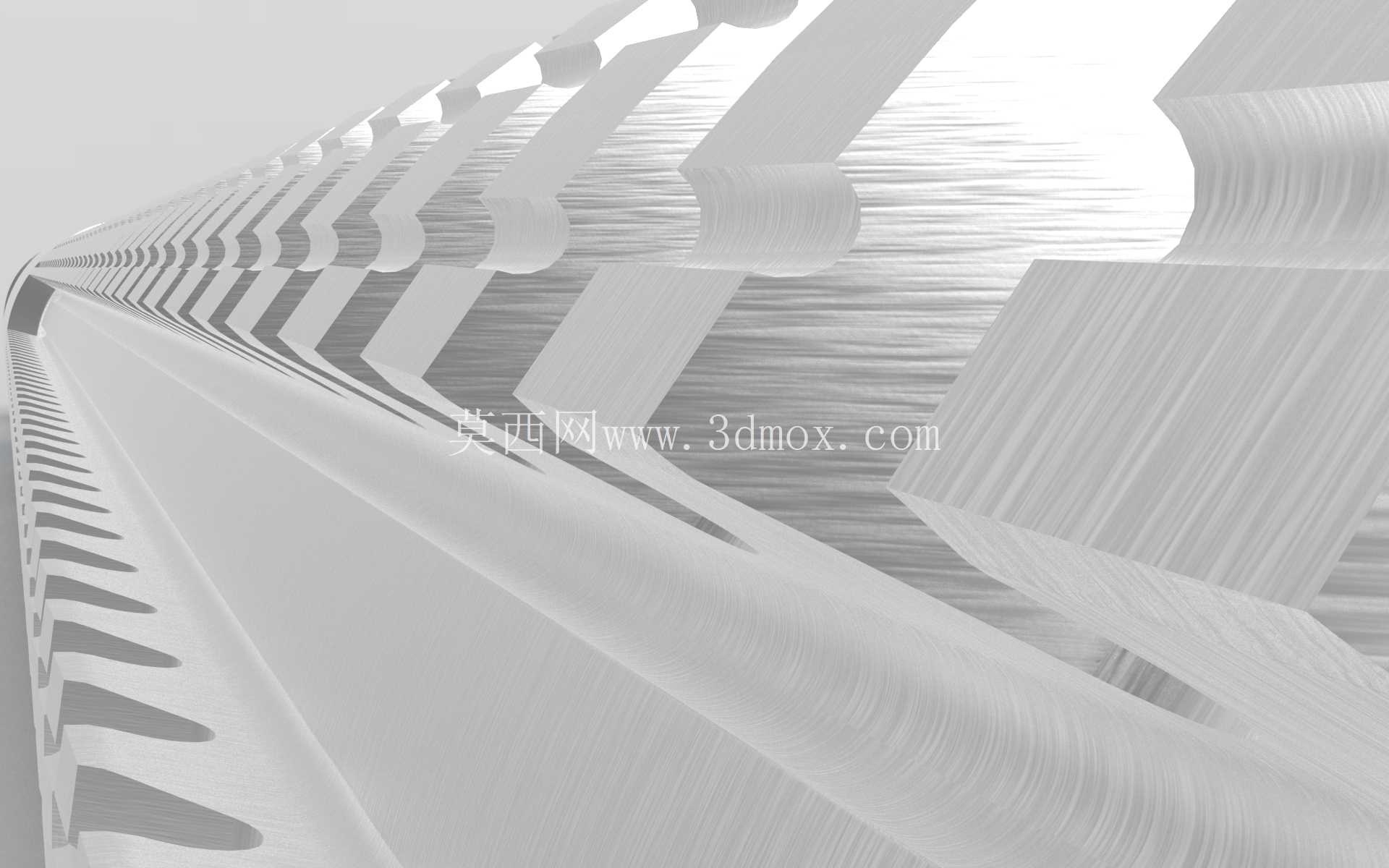

切削齿部分是拉刀的核心工作区域,粗切齿的齿升量设置为0.02-0.03mm每齿,较大的齿升量可以快速去除大部分加工余量,每齿的切削负荷均匀分布,避免单齿受力过大出现崩刃;粗切齿之后设置过渡齿,齿升量逐步降低至0.01mm每齿,让切削力平缓过渡,减少切削过程中的振动;精切齿的齿升量控制在0.005-0.01mm每齿,主要负责修正粗切阶段留下的加工误差,保证内孔的尺寸精度与表面粗糙度;最后的修光齿段无齿升量,齿侧经过精密研磨,主要作用是压光加工表面,将内孔表面粗糙度控制在Ra0.8以内,同时校准内孔的圆度与圆柱度,保证批量加工的尺寸一致性。

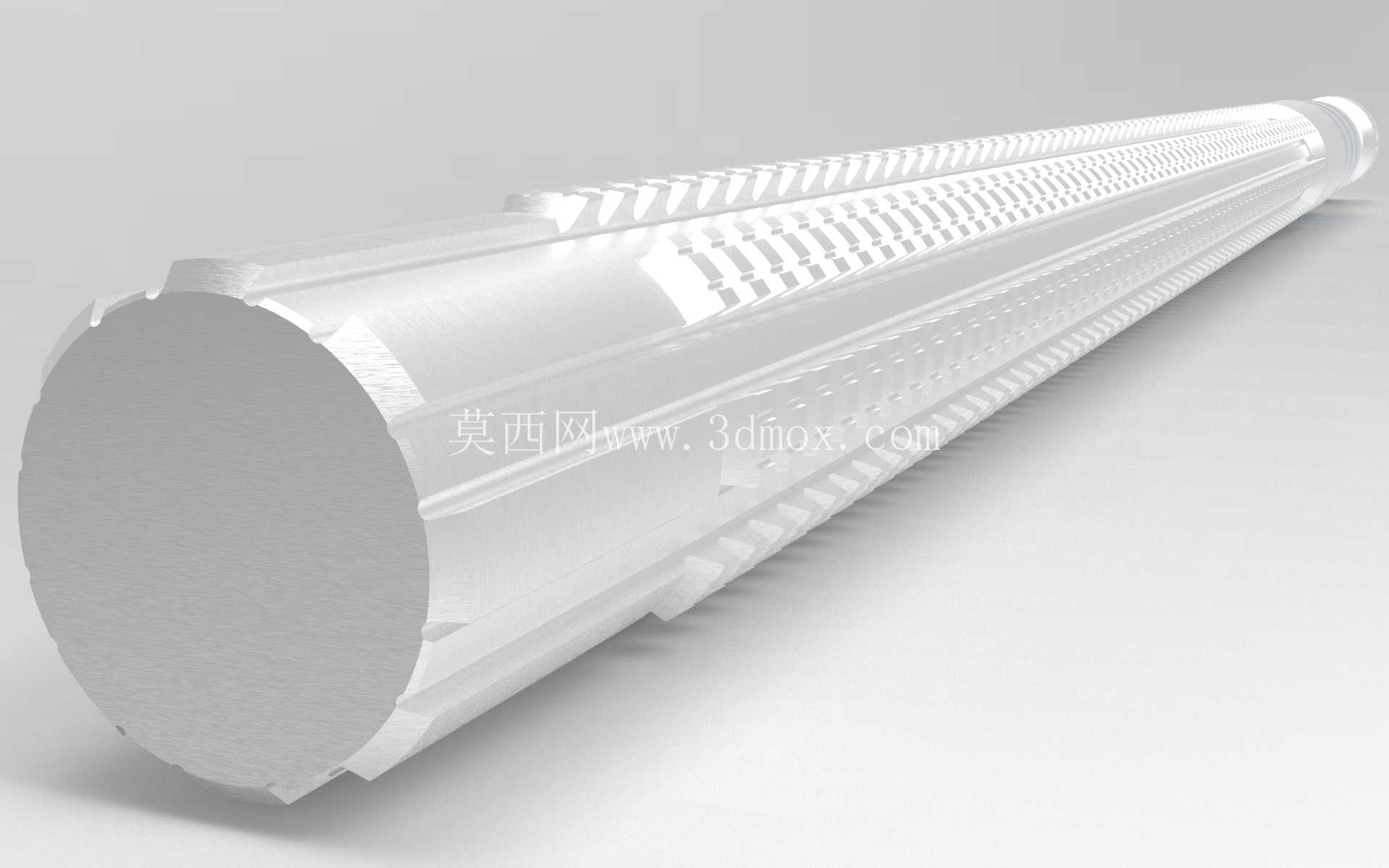

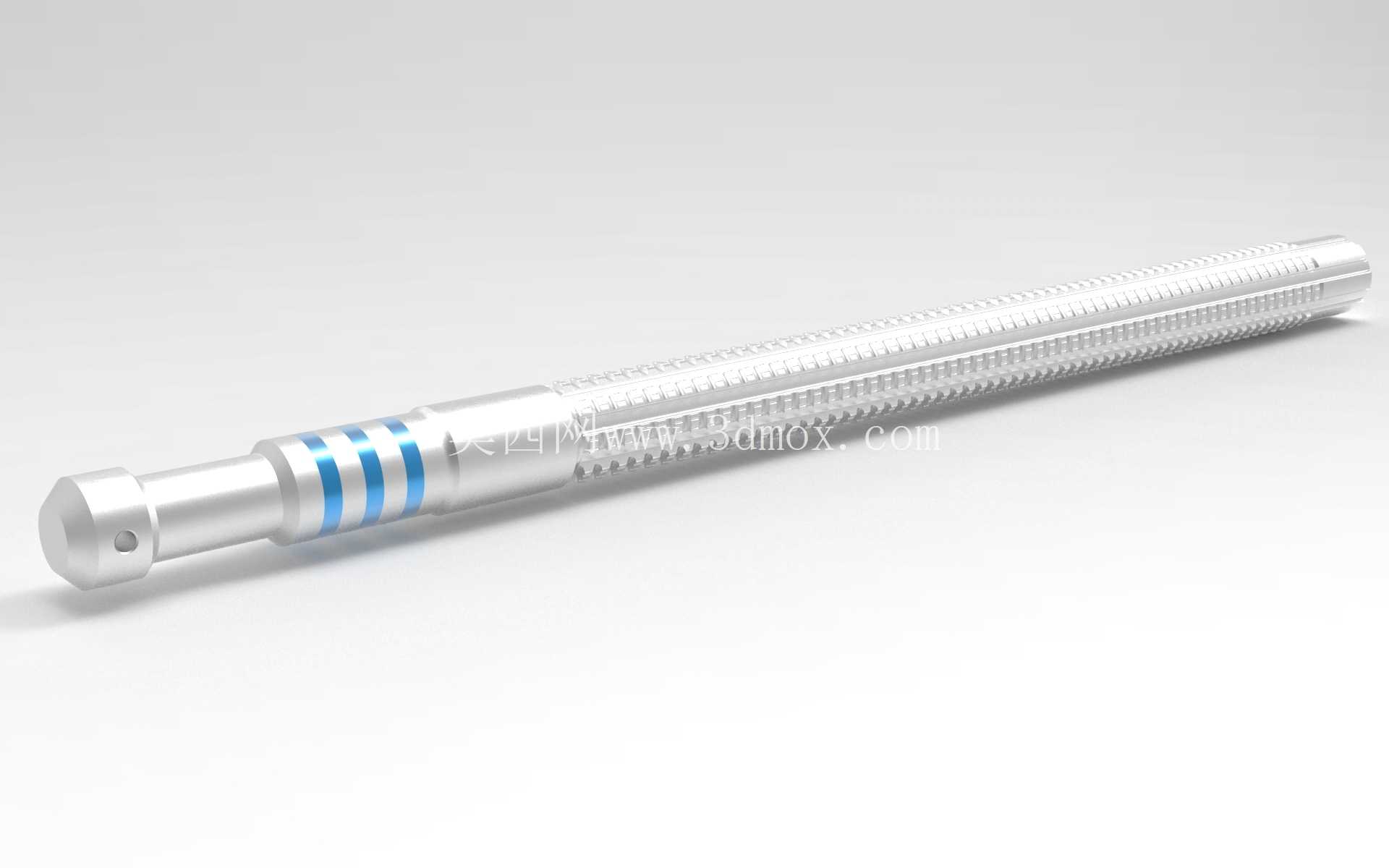

刀具上设置的多道环形标识槽,用于区分不同规格的切削段,方便操作人员快速识别刀具的磨损位置与修磨区间,也可作为刀具安装时的轴向定位参考。刀体整体采用高速钢材质整体磨削加工,所有刀齿的前角设置为15°,适配碳钢、合金钢等常见金属材料的切削特性,后角设置为2°-3°,既保证刀齿的切削锋利度,又能保证刀齿的强度,避免重磨后刀具尺寸快速损耗。从安装边界来看,这款拉刀的总长适配63吨级卧式拉床的最大行程,最大切削直径覆盖50mm以内的内孔加工需求,刀具尾部的后导向段直径与精切齿直径一致,在拉削即将完成时,后导向段依然保持在工件已加工内孔中,避免拉刀行程末端出现下垂,保证最后几个刀齿的切削位置精度。
在实际生产场景中,这类拉刀主要用于汽车变速箱齿轮内孔、轴承座内孔、联轴器内孔等大批量零件的精加工,相比镗削、铰削工艺,拉削加工可以一次行程完成全部余量的去除,加工效率是传统工艺的5-10倍,且批量加工的尺寸离散度极小,非常适合流水线大批量生产的工况。设计过程中需要重点核算拉刀的拉削强度,细长刀体在大拉力工况下的纵向弯曲变形量必须控制在弹性变形范围内,避免出现断刀、让刀的问题;齿距的设计需要保证同时参与切削的齿数在3-5个之间,过少会导致切削力波动大产生振动,过多则会增大总拉力超出机床额定负荷。刀齿的容屑槽深度经过严格计算,保证每个刀齿切削产生的切屑可以完全容纳在槽内,避免切屑堵塞刮伤已加工表面,甚至打坏刀齿。
