涡轮泵内部两件式滑动轴承结构设计

　　在流体输送工况中，涡轮泵的核心支撑部件直接决定整机运行稳定性，这款两件式滑动轴承正是针对涡轮泵内部转子支撑需求开发的径向承载结构。从实际应用场景来看，这类轴承多用于中低压涡轮泵的转子支撑环节，适配输送清洁润滑油、轻质燃油、低粘度化工介质的涡轮泵机组，安装位置处于泵腔内部转子与壳体的衔接区域，承担转子运转过程中的径向载荷，抵消转子动平衡偏差带来的径向跳动，避免转子叶轮与泵壳内壁发生刮蹭，保障泵组在额定转速下的运转同轴度。

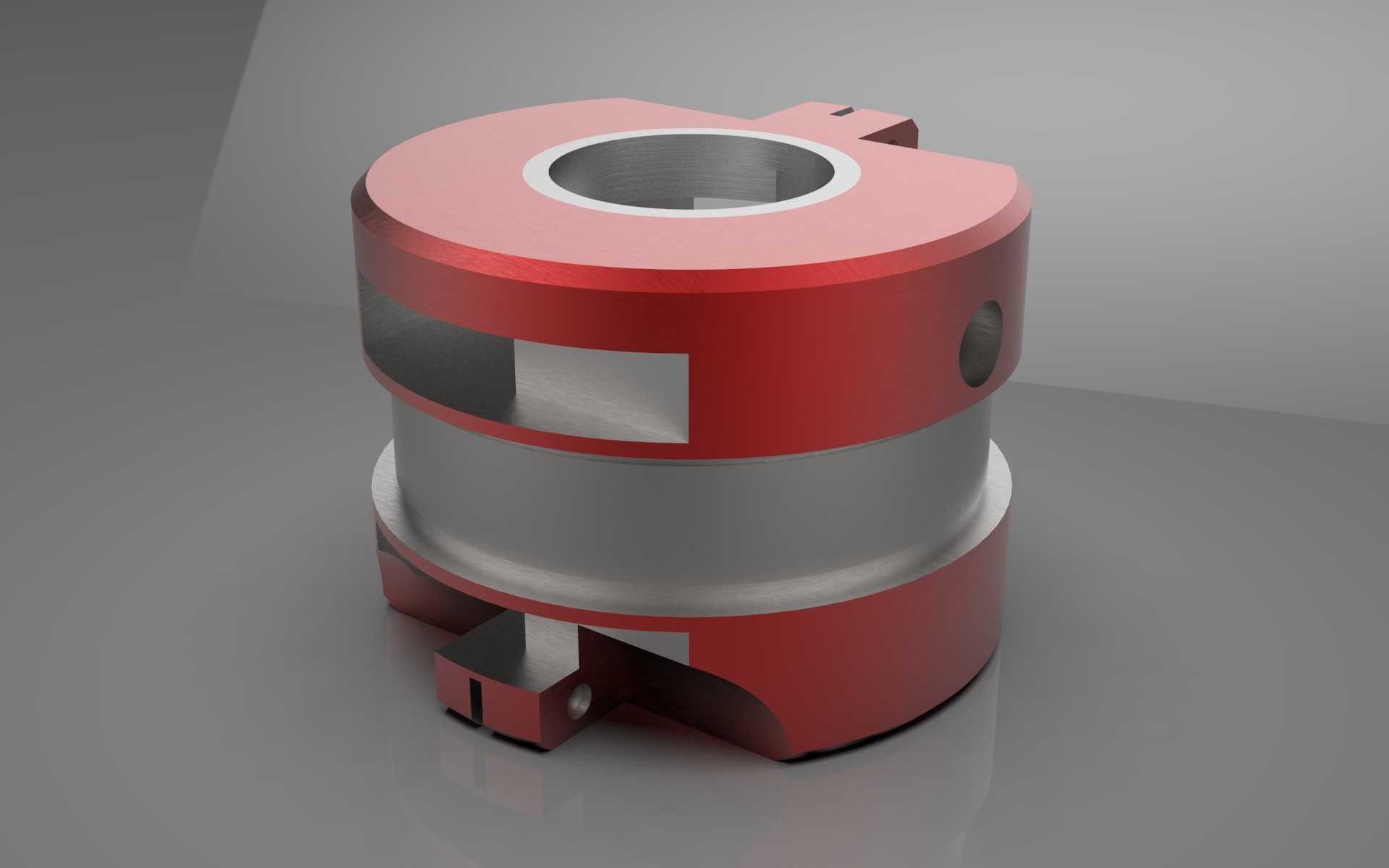

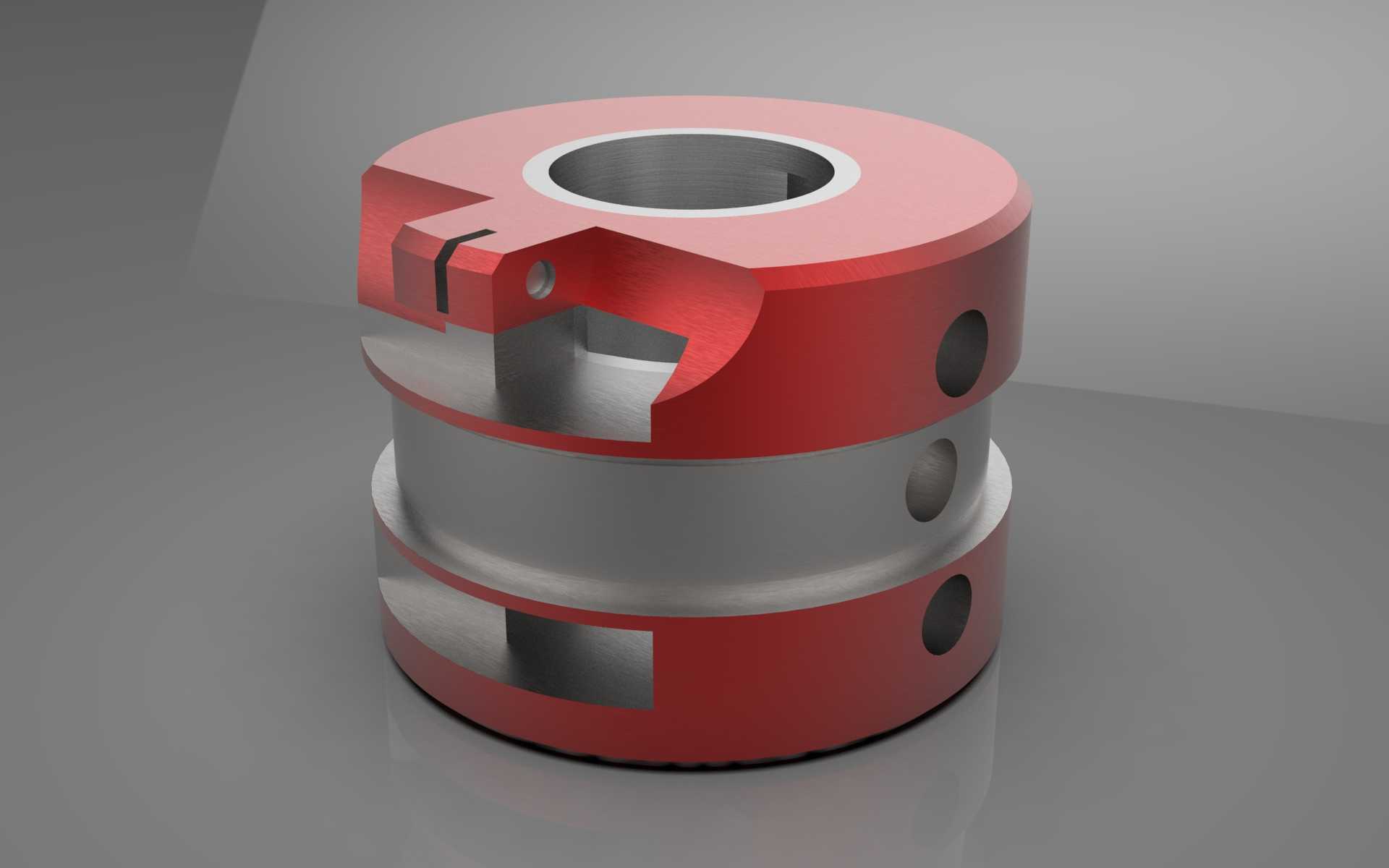

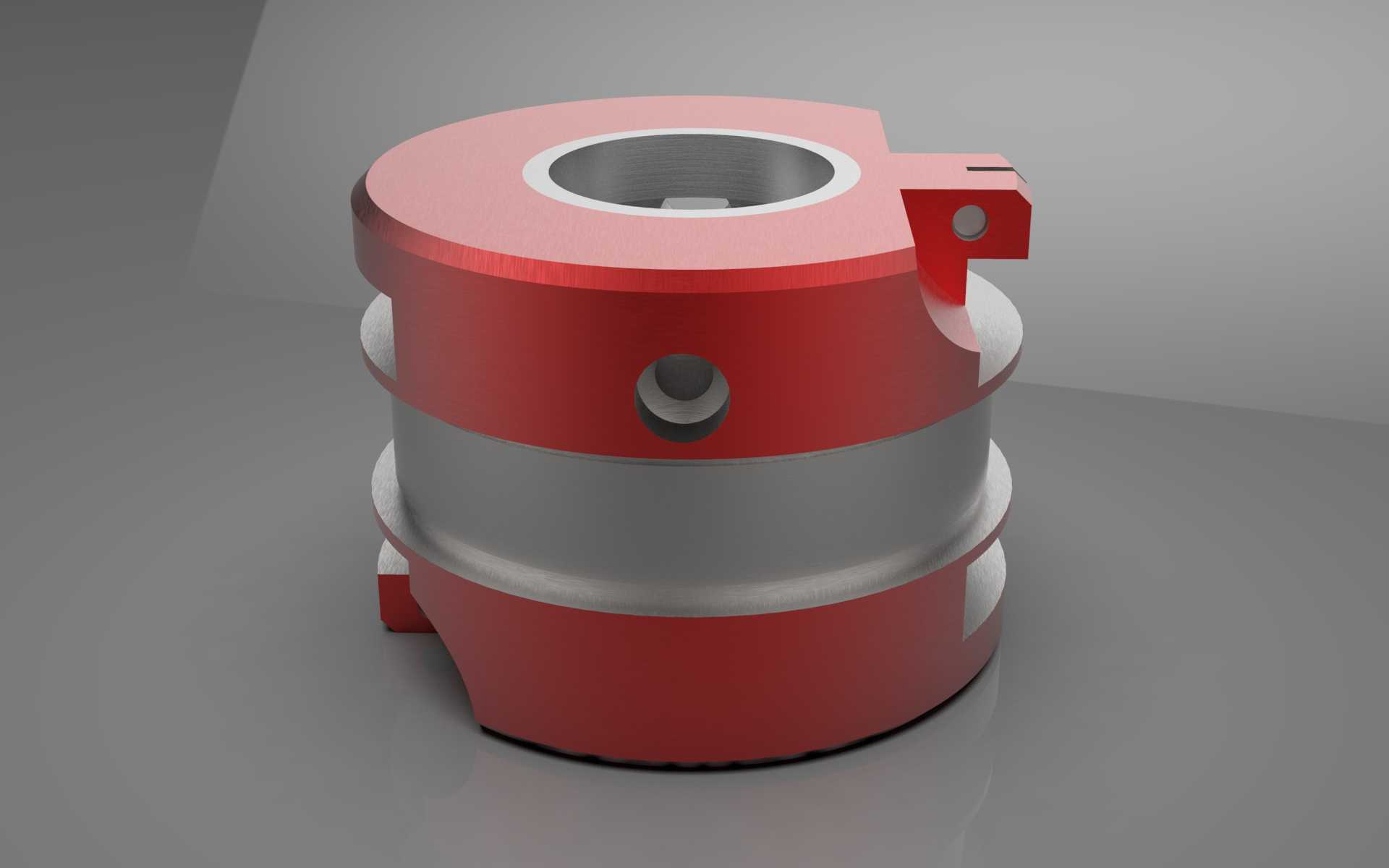

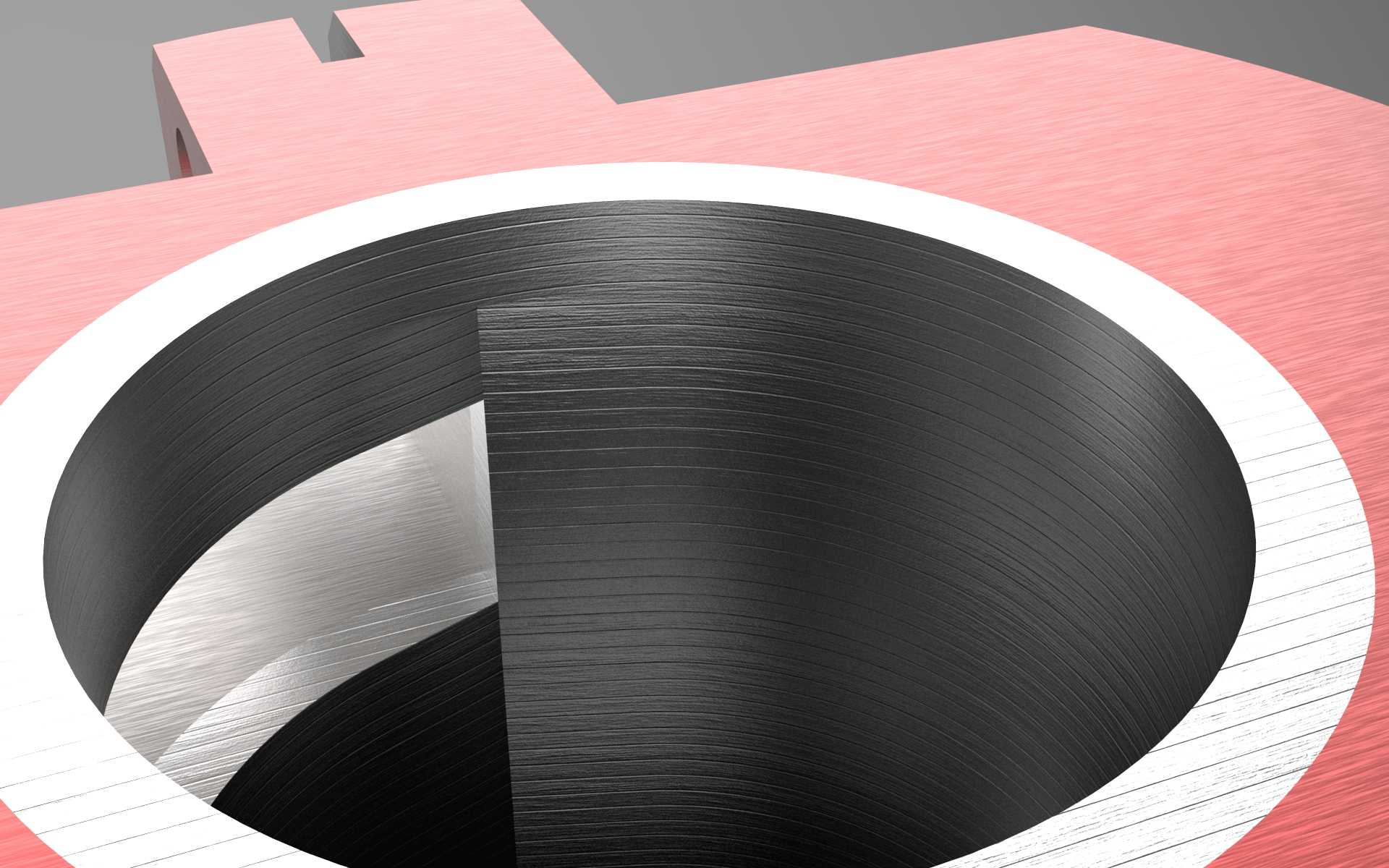

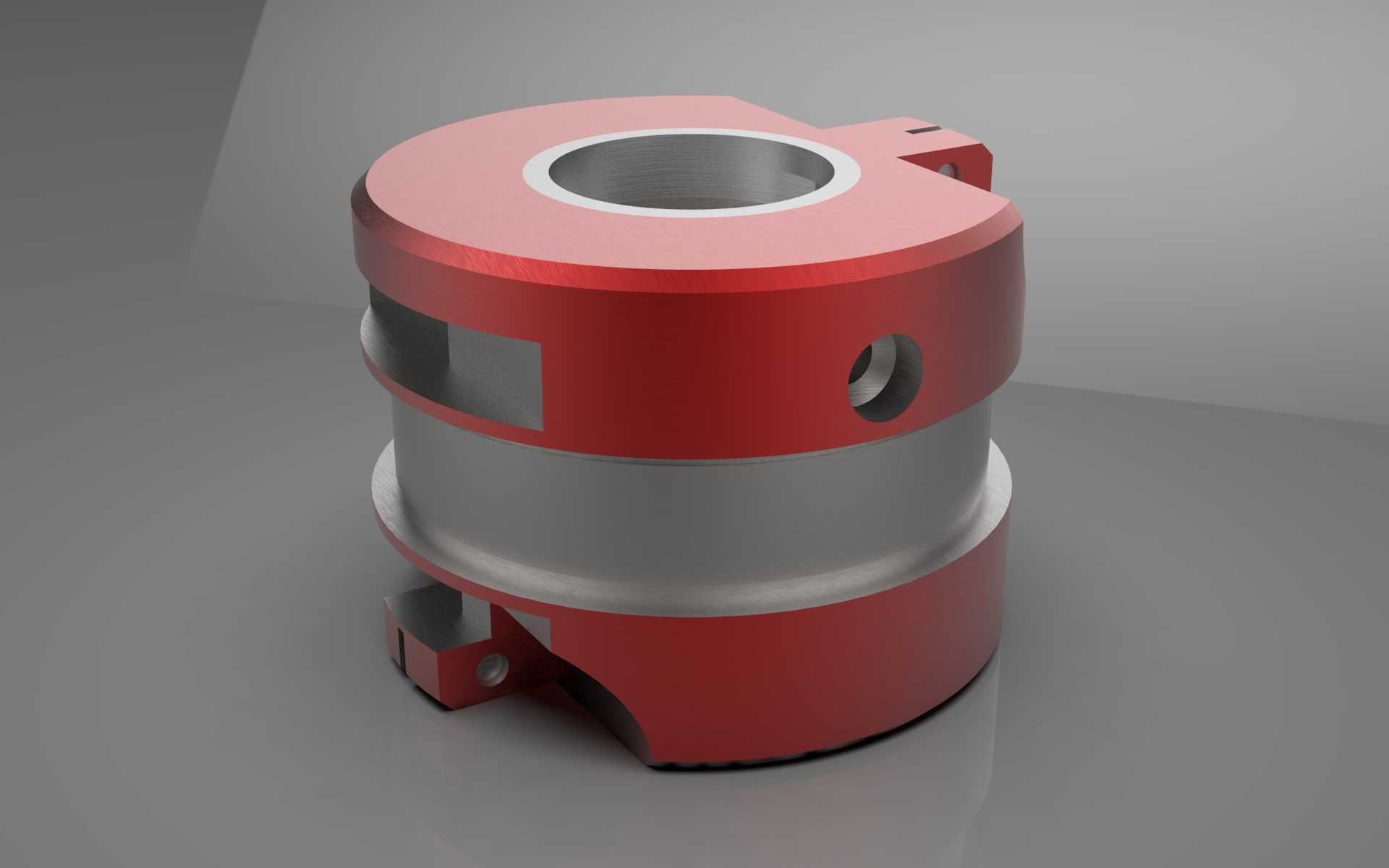

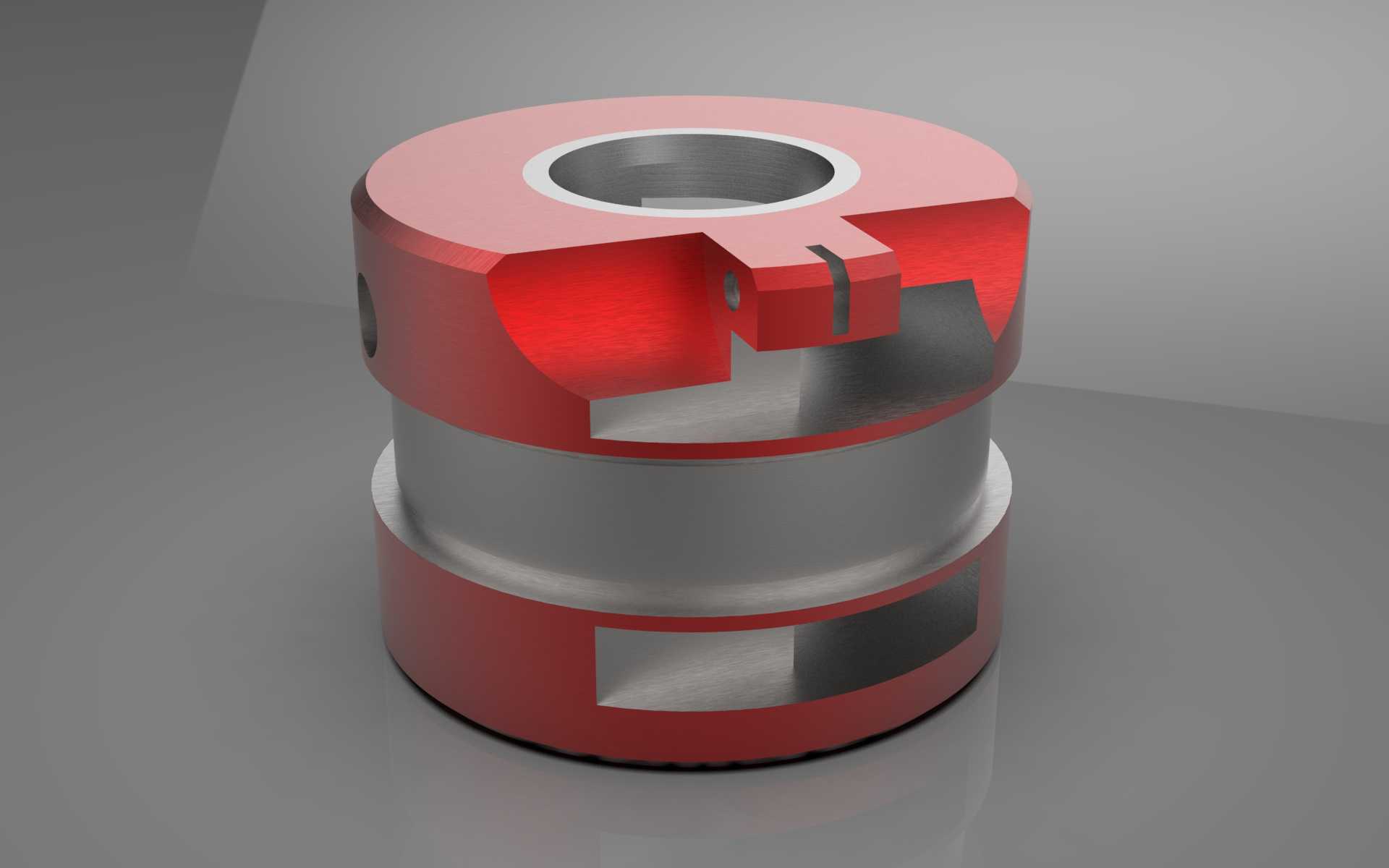

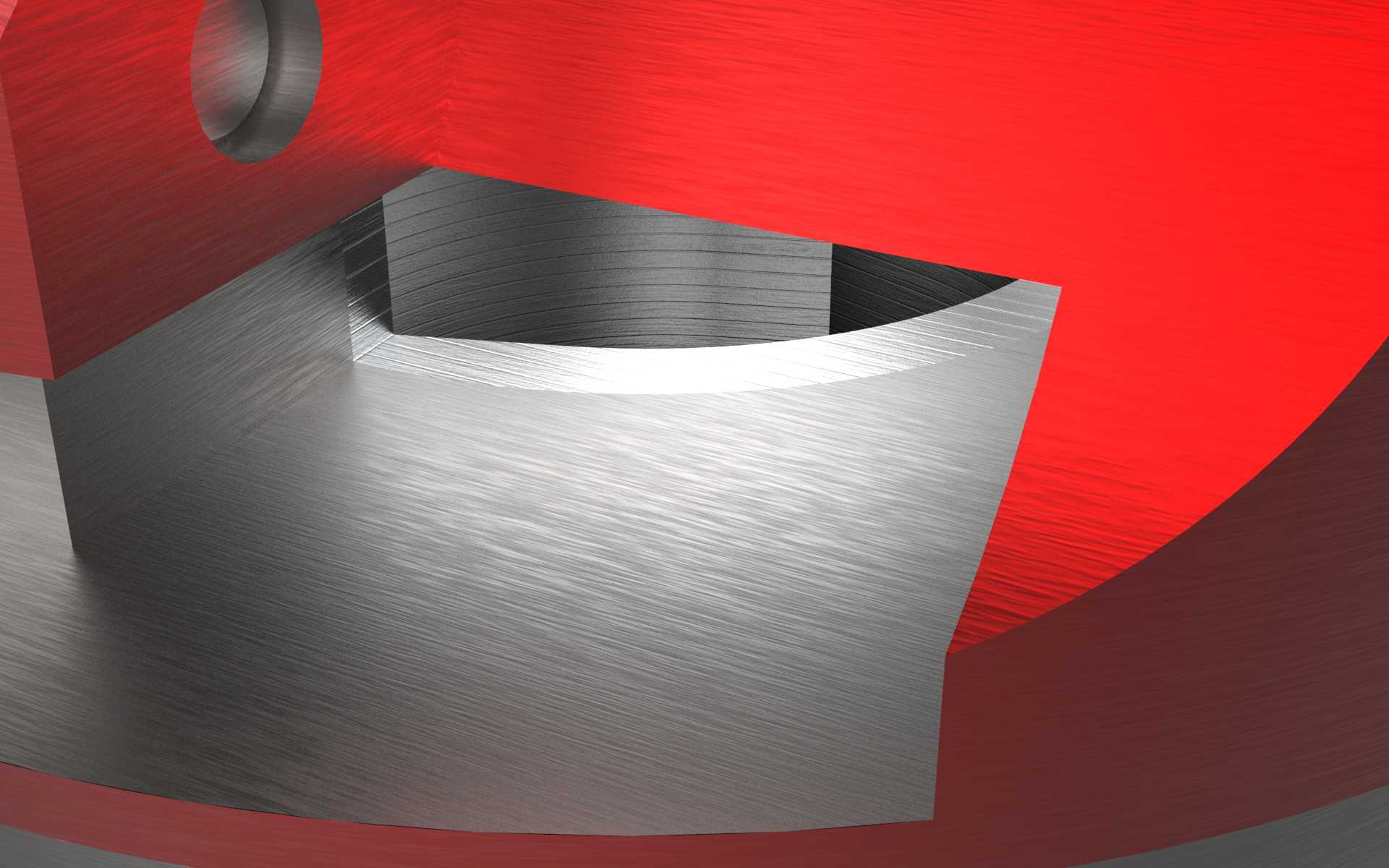

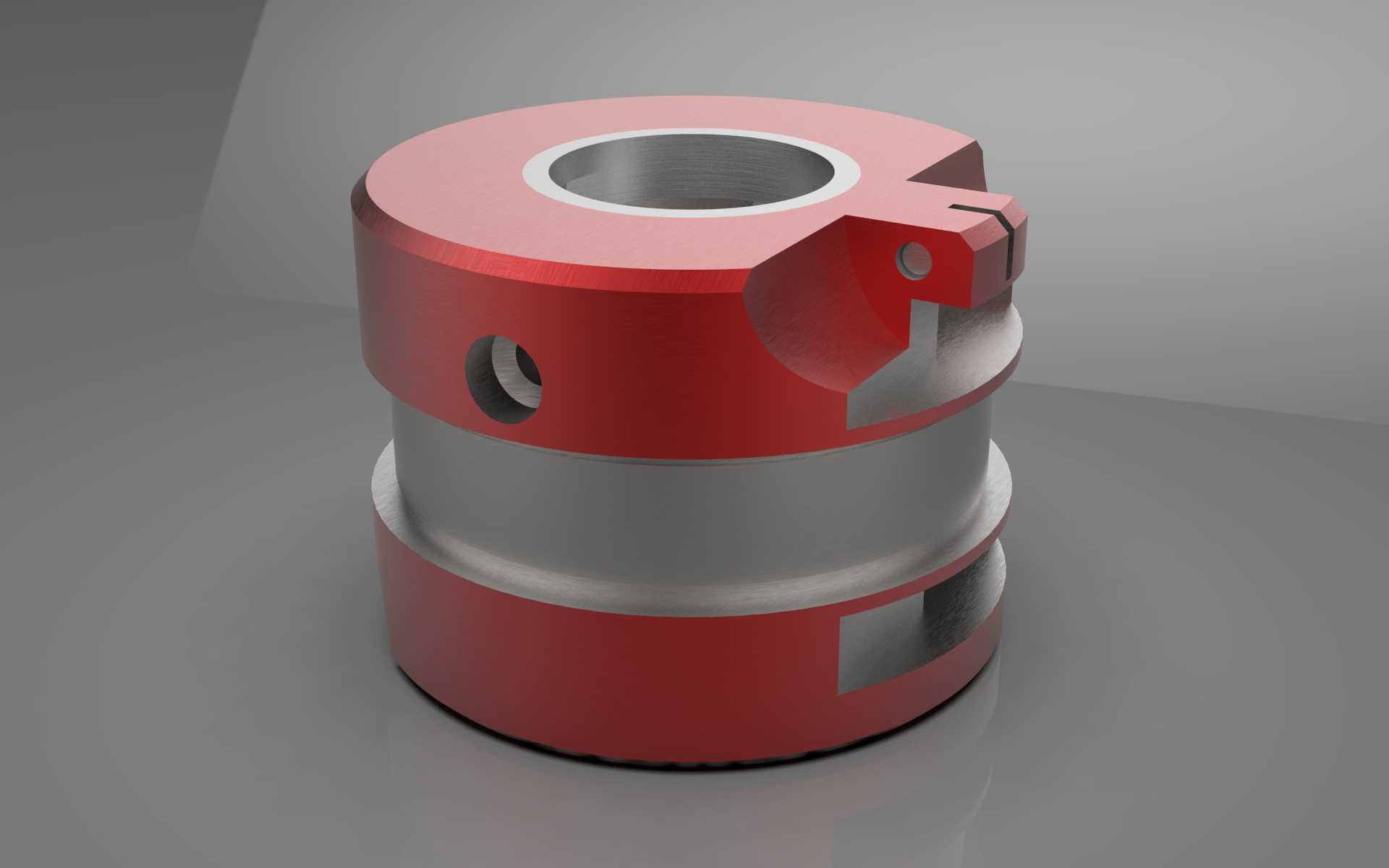

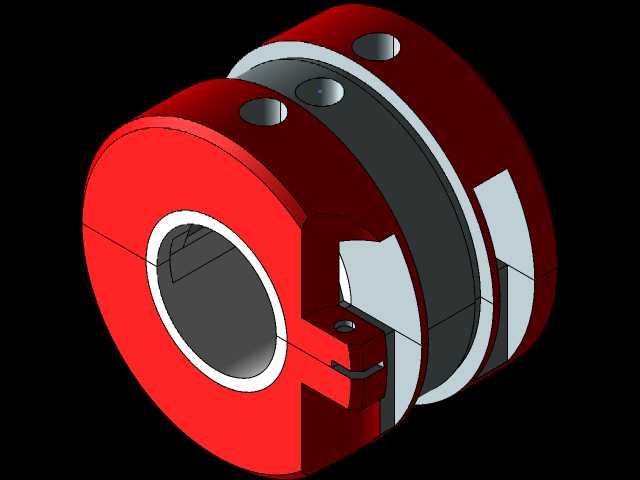

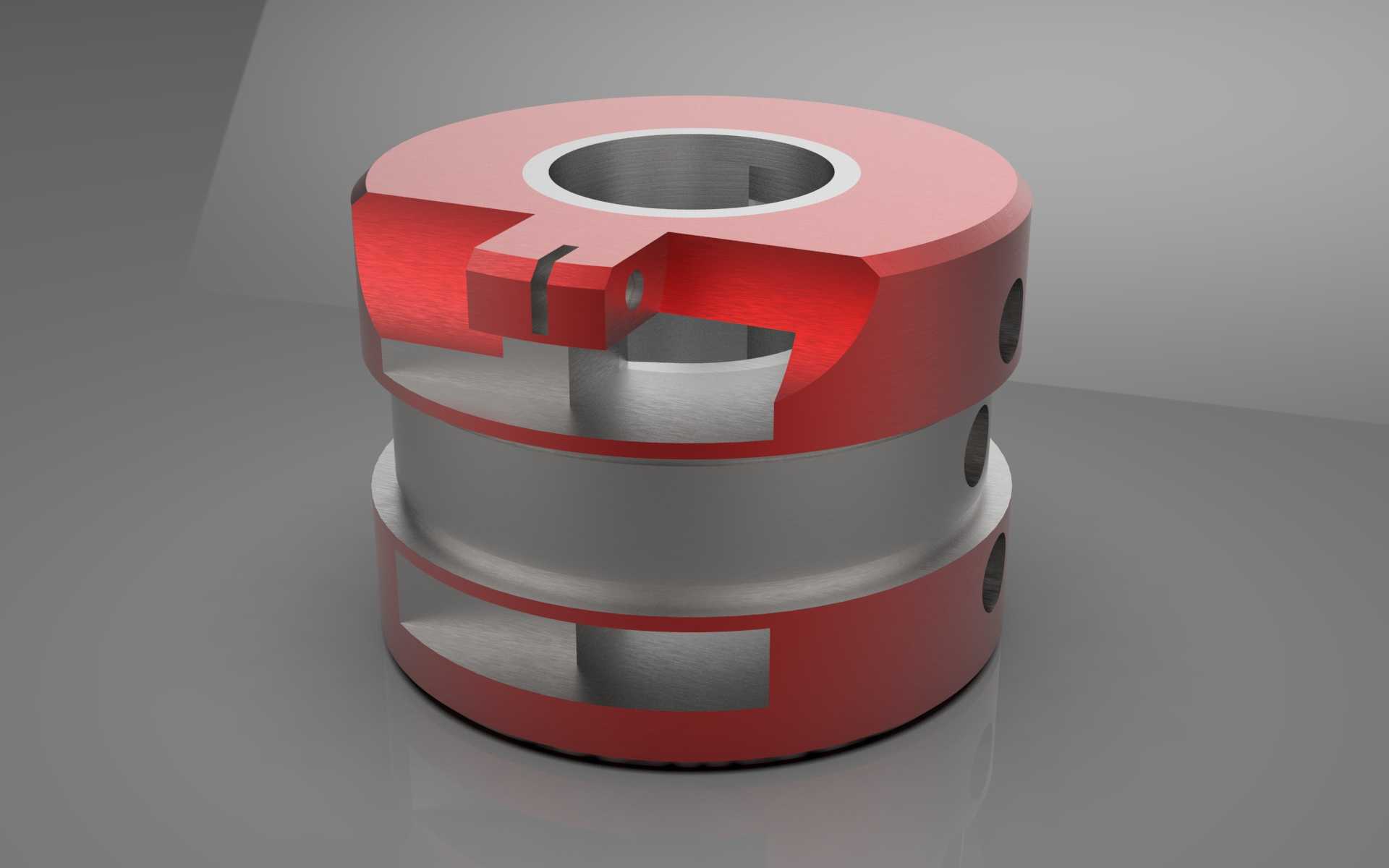

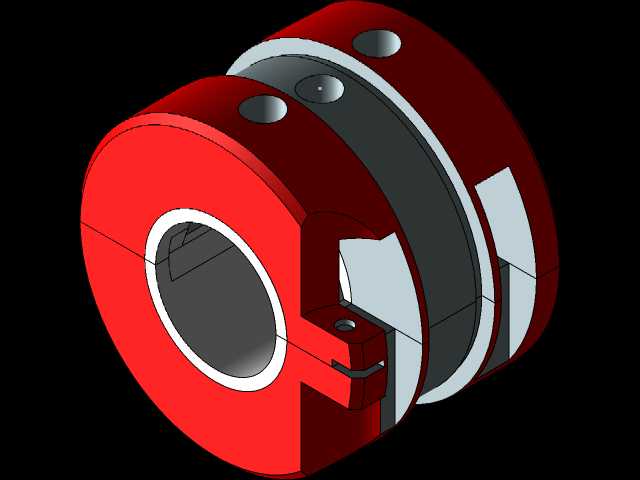

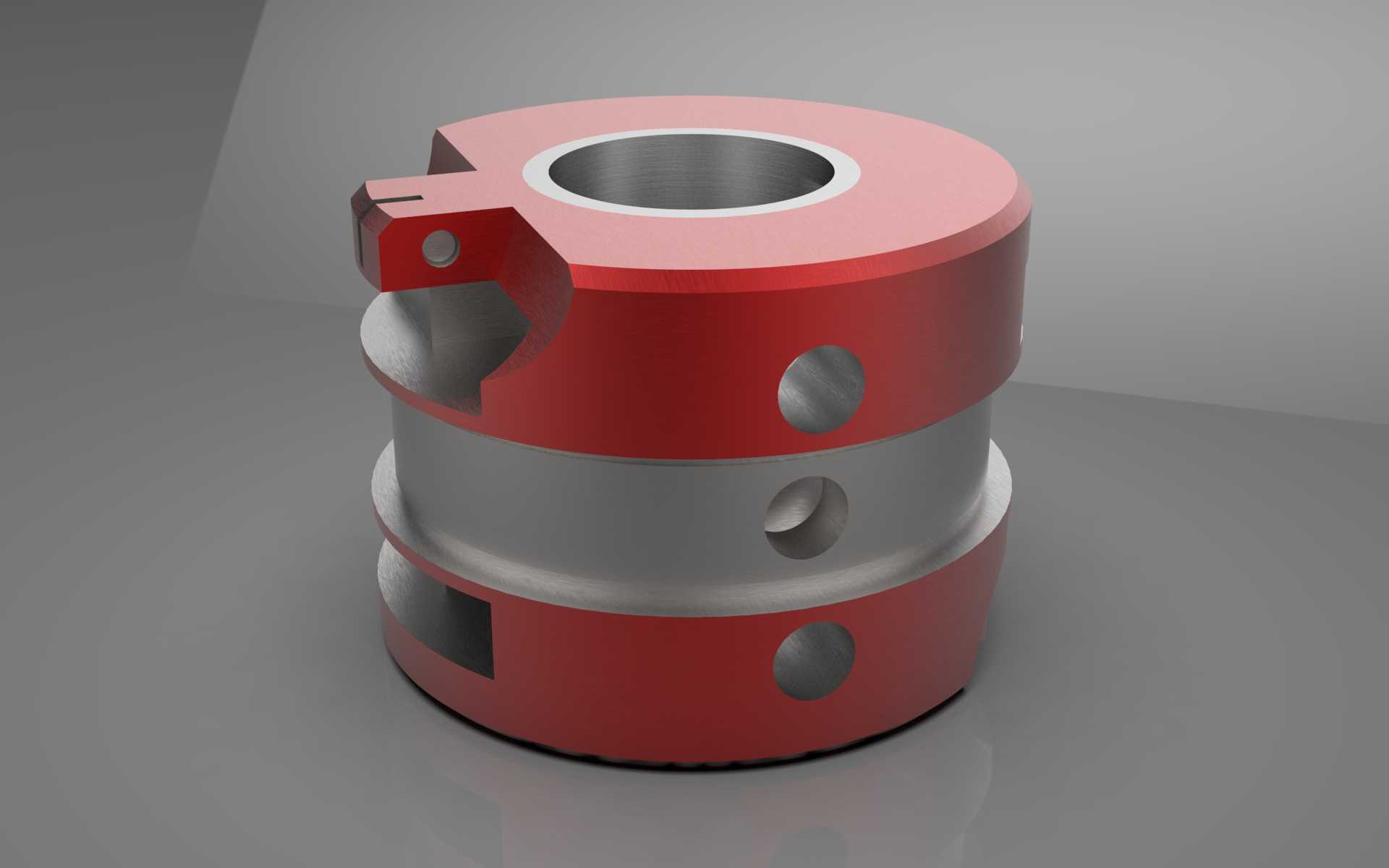

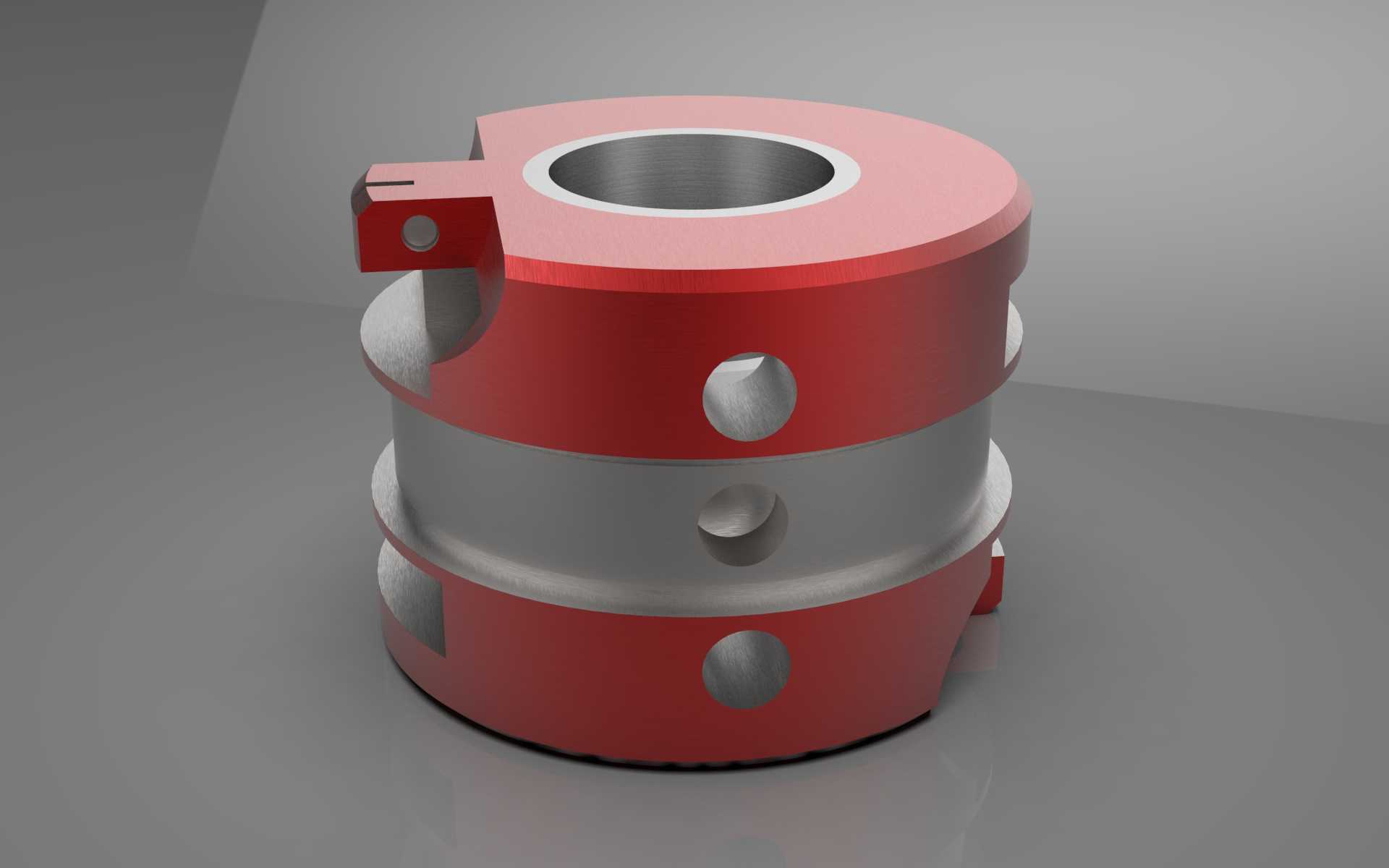

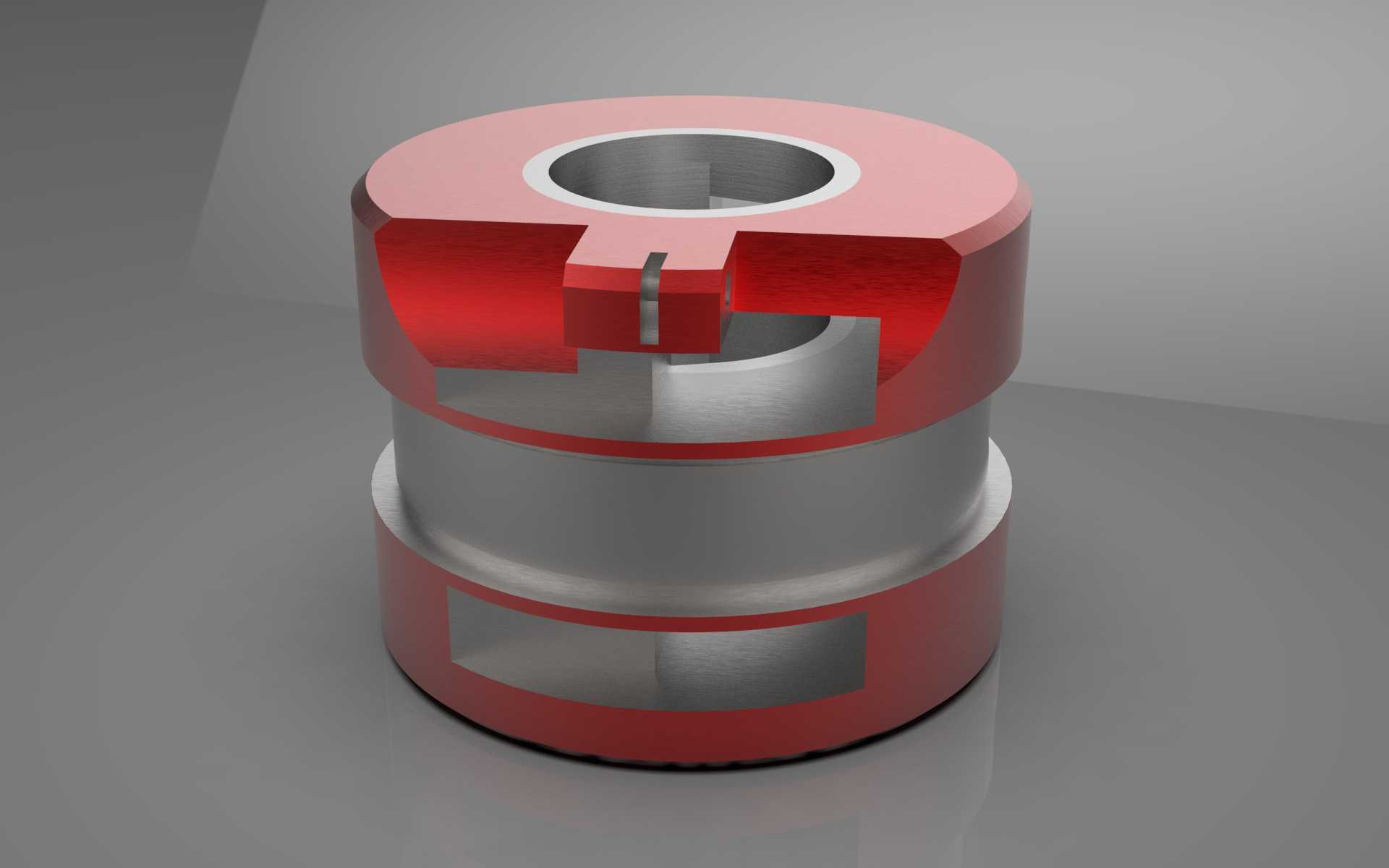

　　从结构设计思路来看，采用上下对合的两件式剖分结构，完全区别于整体式滑动轴承的装配逻辑，无需从转子轴端逐一套入，可在转子轴系预装完成后直接在对应轴颈位置扣合安装，大幅降低泵组后期维护的拆装难度，尤其适合泵腔内部空间紧凑、轴系两端已预装叶轮或密封组件的场景，无需拆解整个轴系即可完成轴承的更换检修。轴承主体采用分层结构设计，外层红色部分为轴承座支撑体，承担与泵壳安装位的过盈配合定位，中间银灰色层为轴瓦接触层，直接与转子轴颈表面形成滑动摩擦副，表面加工有均匀分布的径向通孔，这些孔道并非工艺孔，而是对应泵腔内部的润滑油通路，运转过程中可将泵内输送的介质引入摩擦副接触面，形成稳定的动压油膜，降低滑动摩擦系数，减少轴瓦与轴颈的磨损量。

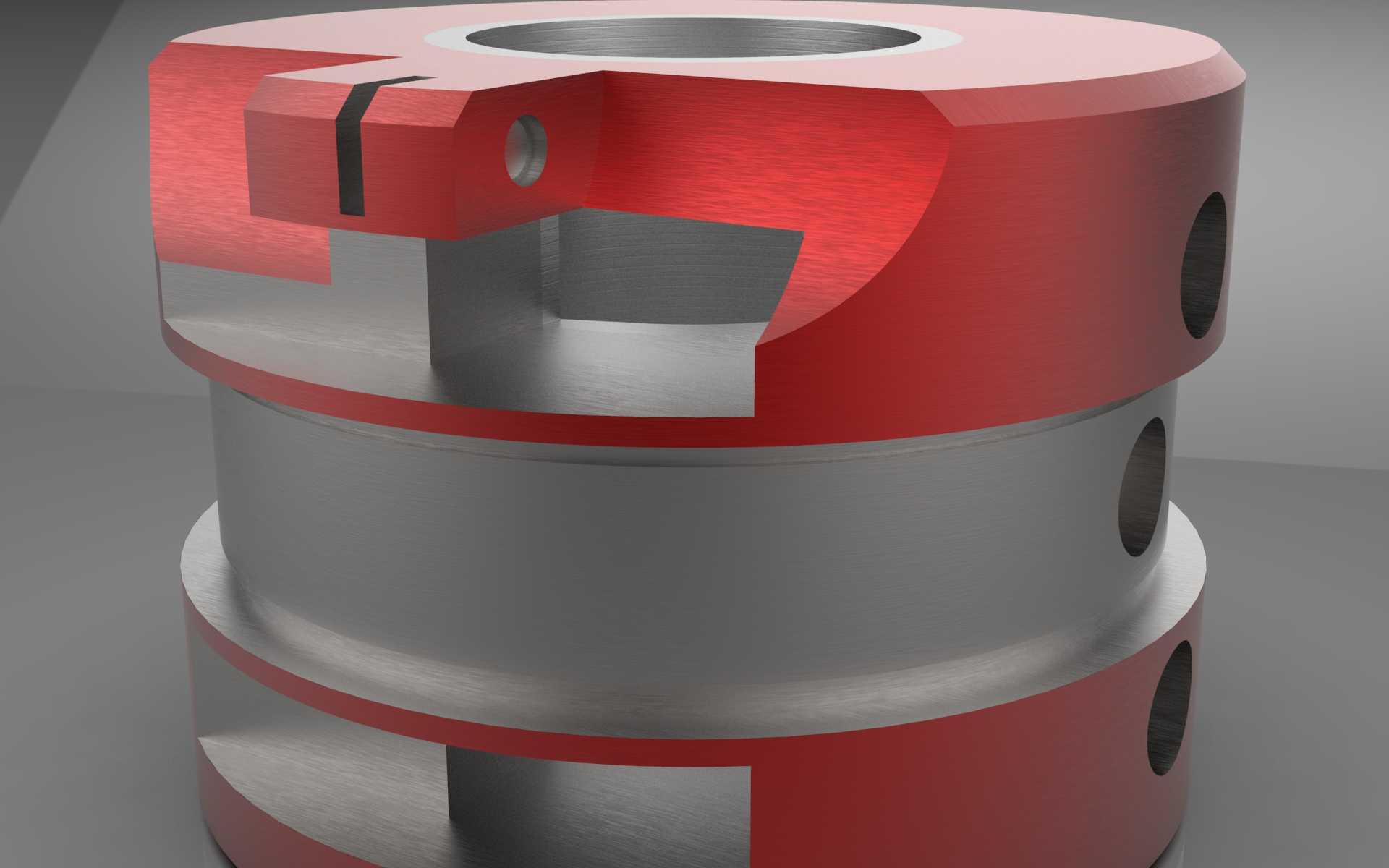

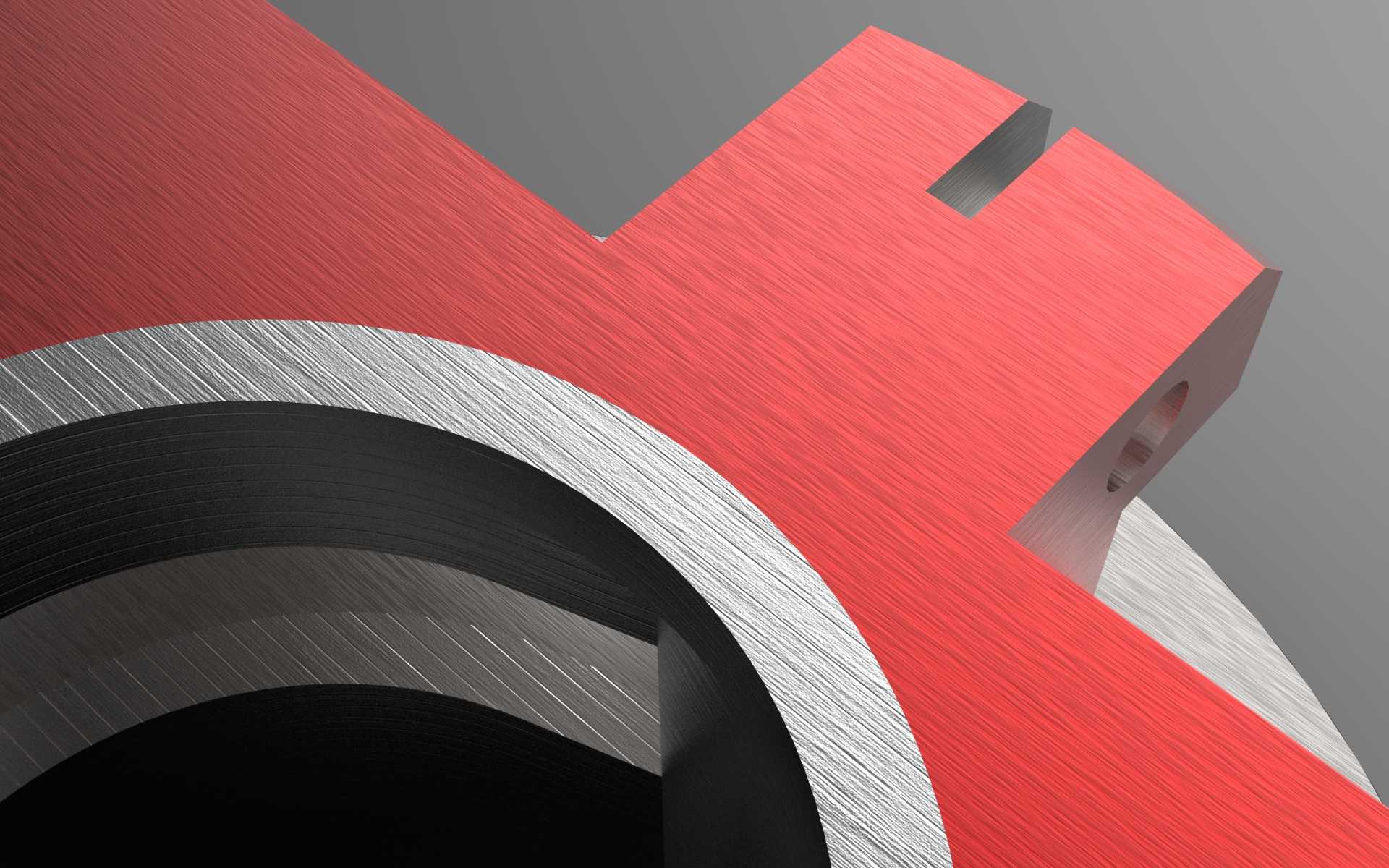

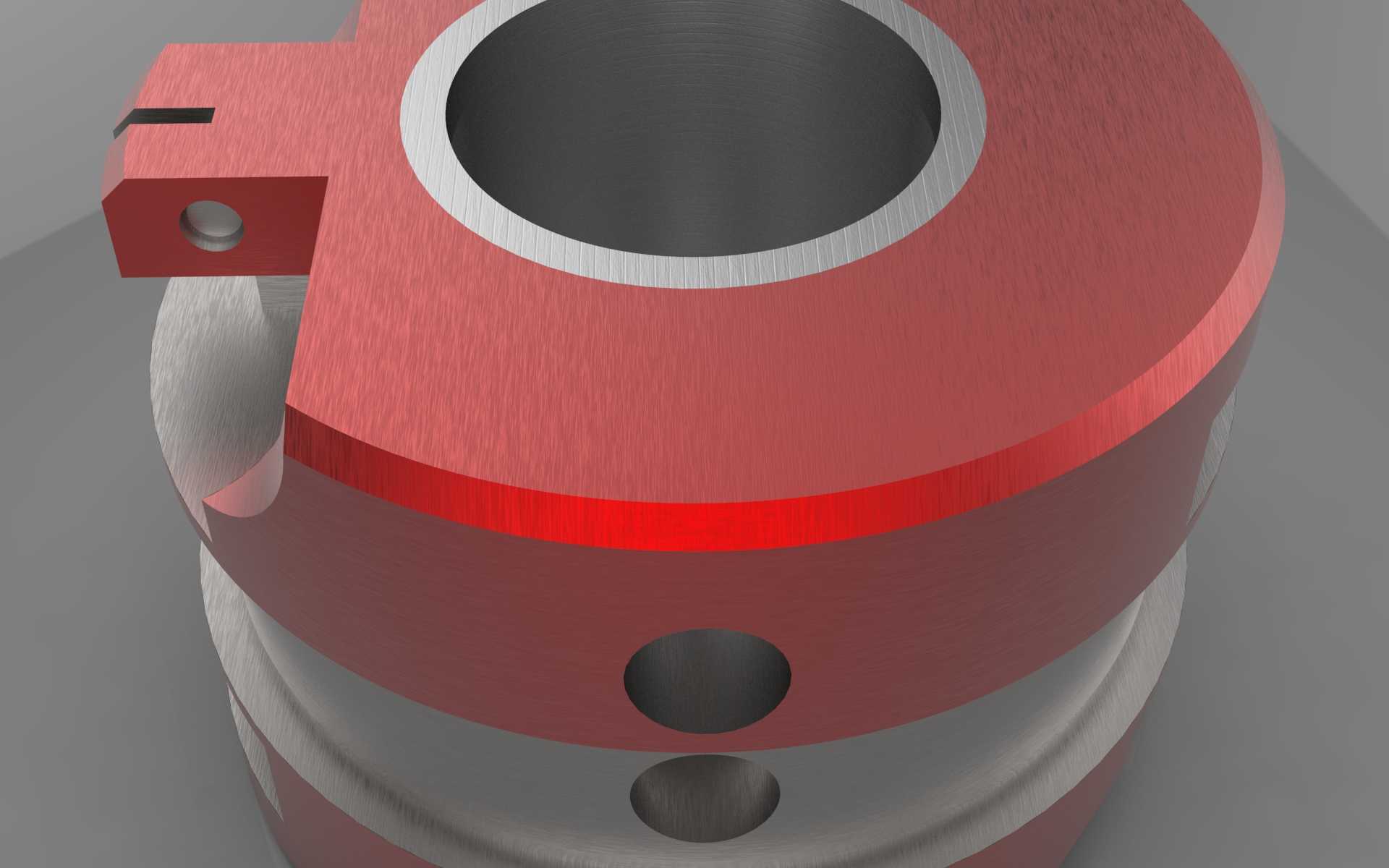

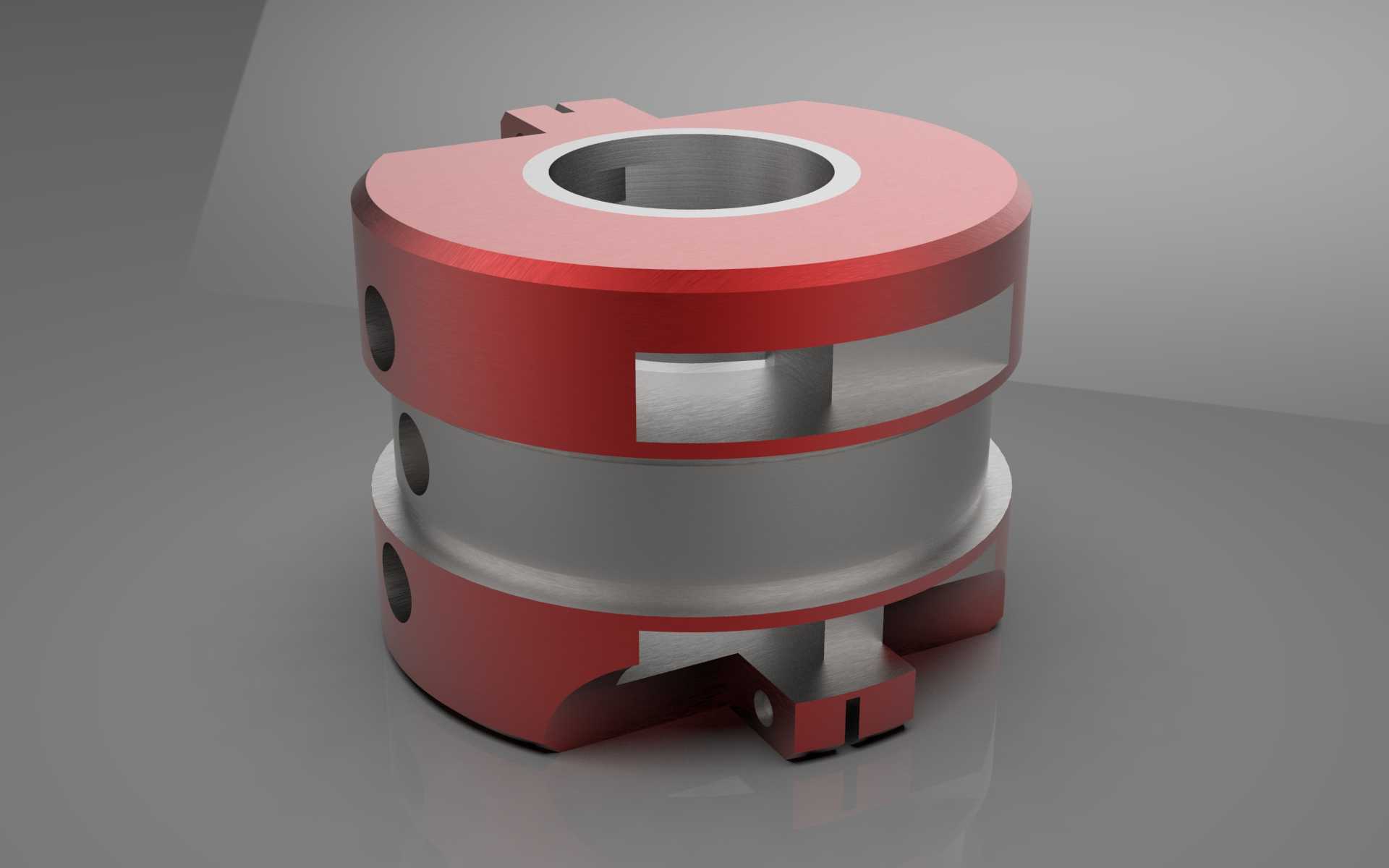

　　从安装边界与尺寸适配来看，轴承整体为短圆柱套筒形态，轴向宽度与对应轴颈长度匹配，外层支撑体的外径与泵壳上的轴承安装孔采用H7/p6级过盈配合，保证轴承在泵壳内无周向转动、无轴向窜动；内侧轴瓦的内孔与转子轴颈采用H8/f7间隙配合，预留出足够的油膜形成空间，同时控制径向跳动量在允许范围内。轴承两侧延伸出的定位凸耳上开有定位销孔，安装时通过定位销实现上下两片轴承的精准对合，避免合装过程中出现错位导致内孔圆度超差。侧面均匀分布的三个径向油孔分别对应不同的润滑通路，可在转子正反转工况下均能保证油膜的连续供给，避免干摩擦启动阶段的轴瓦烧损问题。

　　在实际选型适配过程中，这类剖分式滑动轴承更适合转速区间在1500-4500r/min的涡轮泵工况，相比滚动轴承具备更好的抗冲击载荷能力，在泵组启动瞬间的载荷冲击、介质压力波动带来的径向载荷变化场景下，能通过油膜的缓冲作用吸收振动，降低轴系的疲劳损伤。设计过程中需要重点关注剖分面的贴合精度，合装后内孔的圆柱度公差需要控制在0.01mm以内，避免出现台阶状错边刮伤轴颈表面，同时油孔的位置需要与泵壳上的导油槽精准对齐，保证润滑介质的顺畅流通，避免油道堵塞导致的润滑失效。
