高精度内孔加工用拉削刀具结构设计

　　拉刀作为金属切削加工领域的专用成型刀具，主要应用于批量生产场景下的内孔、键槽及特定成型面的高精度加工，在汽车变速箱齿轮内孔、工程机械液压阀块内孔、航空发动机盘类零件榫槽等加工工序中，是保障加工精度一致性与生产效率的核心工装。不同于车刀、铣刀等单刃或多刃断续切削刀具，拉刀的切削刃沿刀体轴向按齿升量依次排布，单次拉削行程即可完成从粗加工到精加工的全部余量去除，加工后工件表面粗糙度可稳定达到Ra1.6以下，尺寸精度能稳定控制在IT7-IT8级，非常适合大批量零件的定型加工工序。

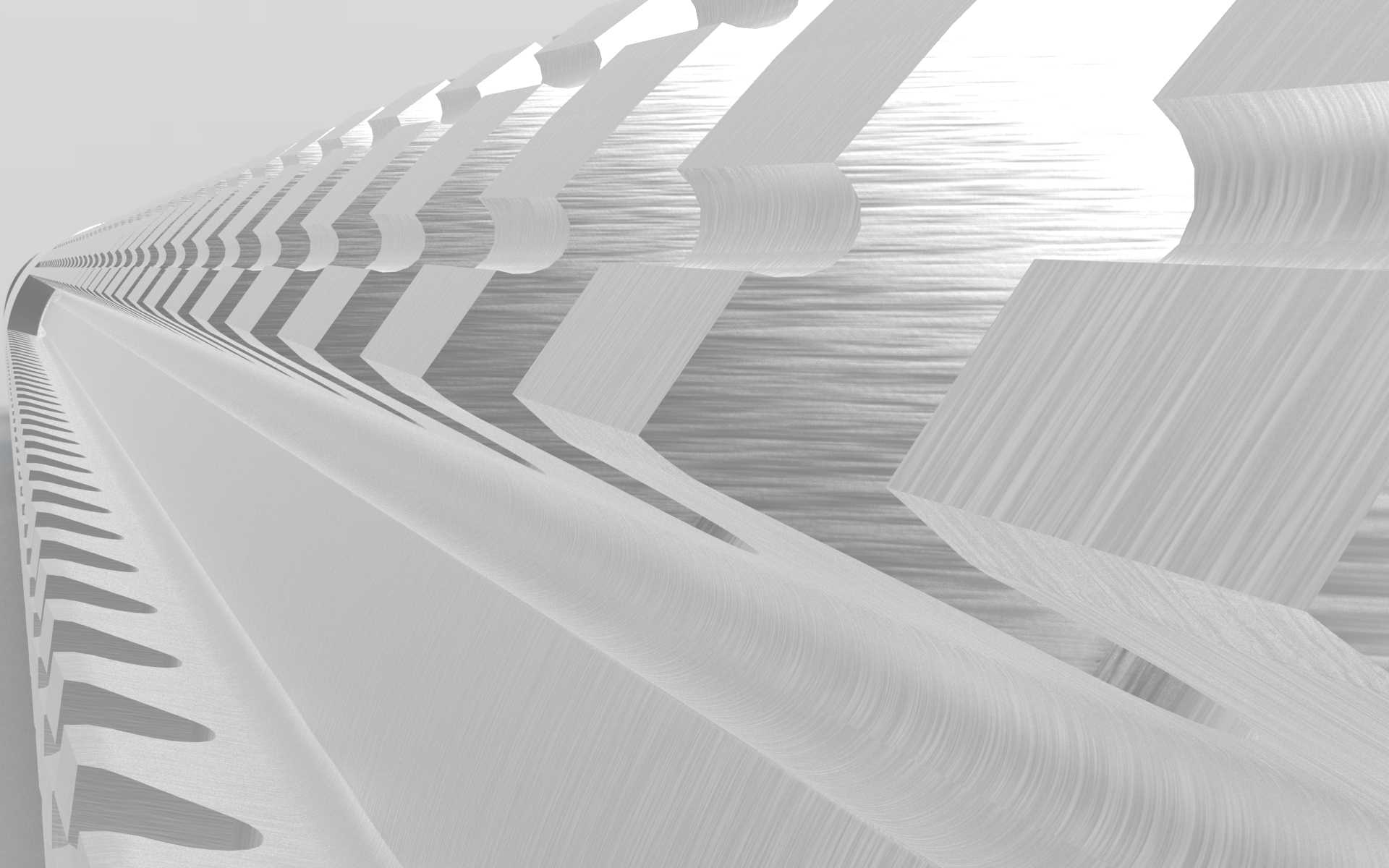

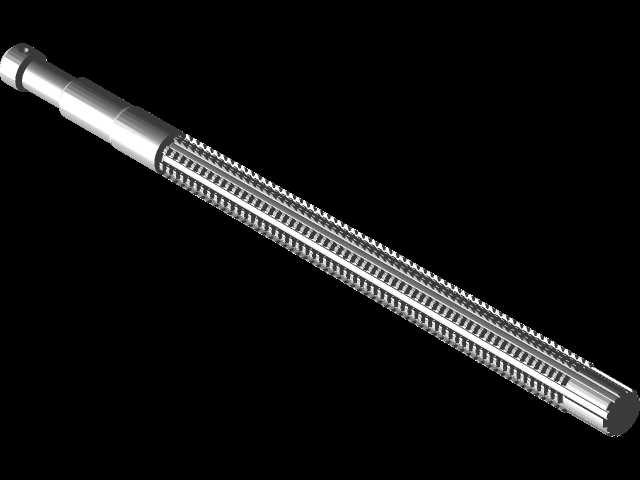

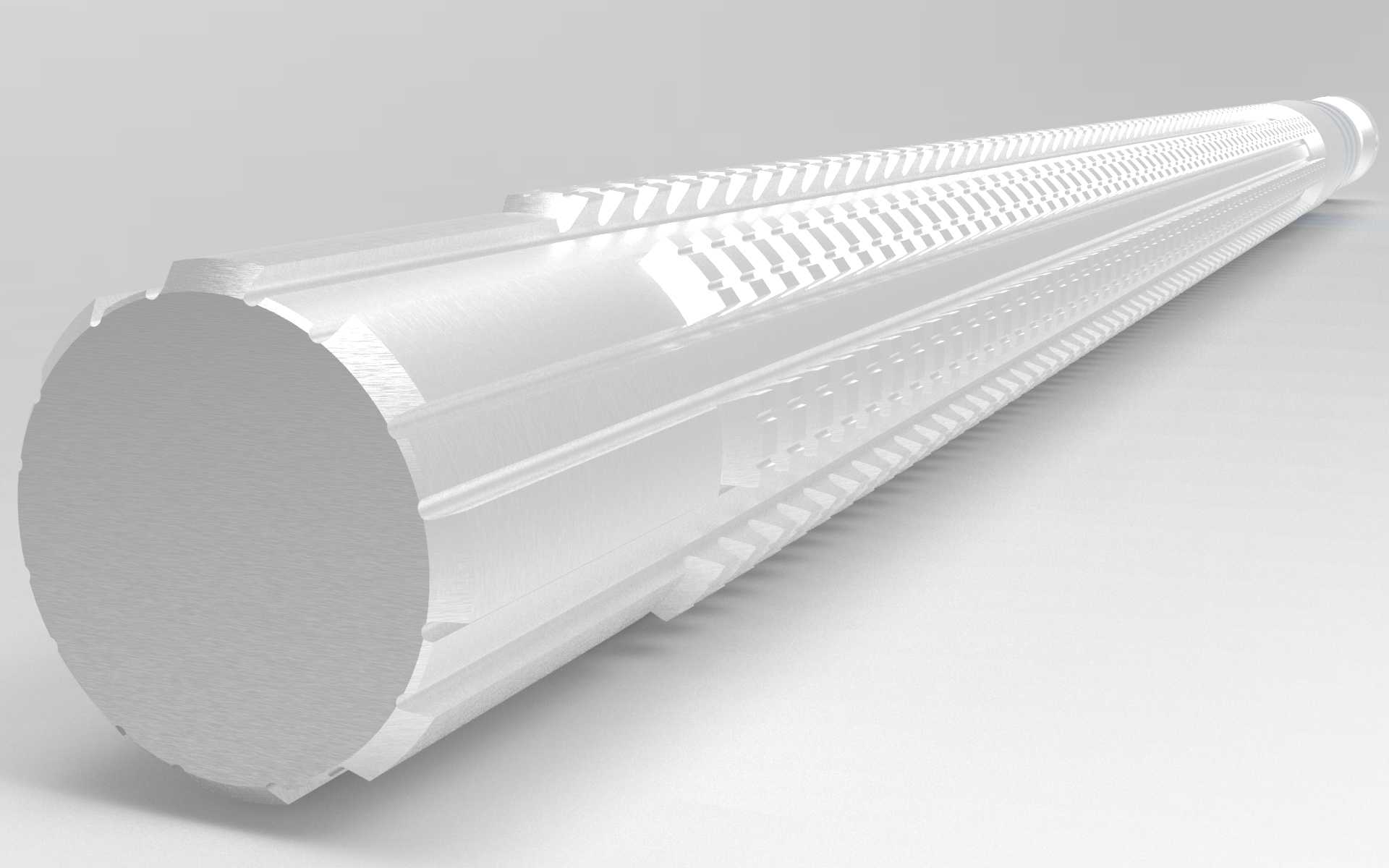

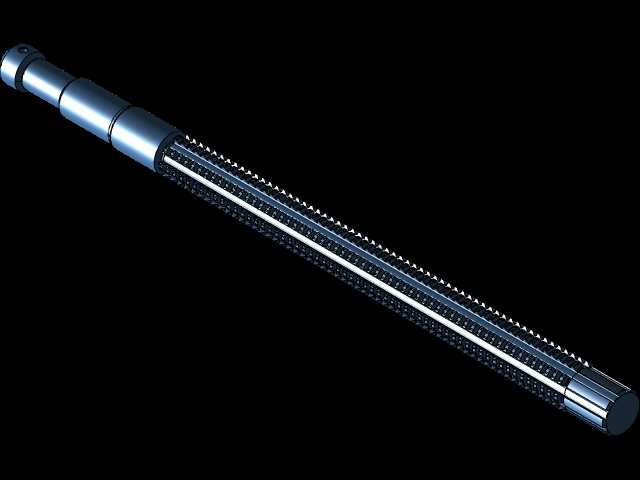

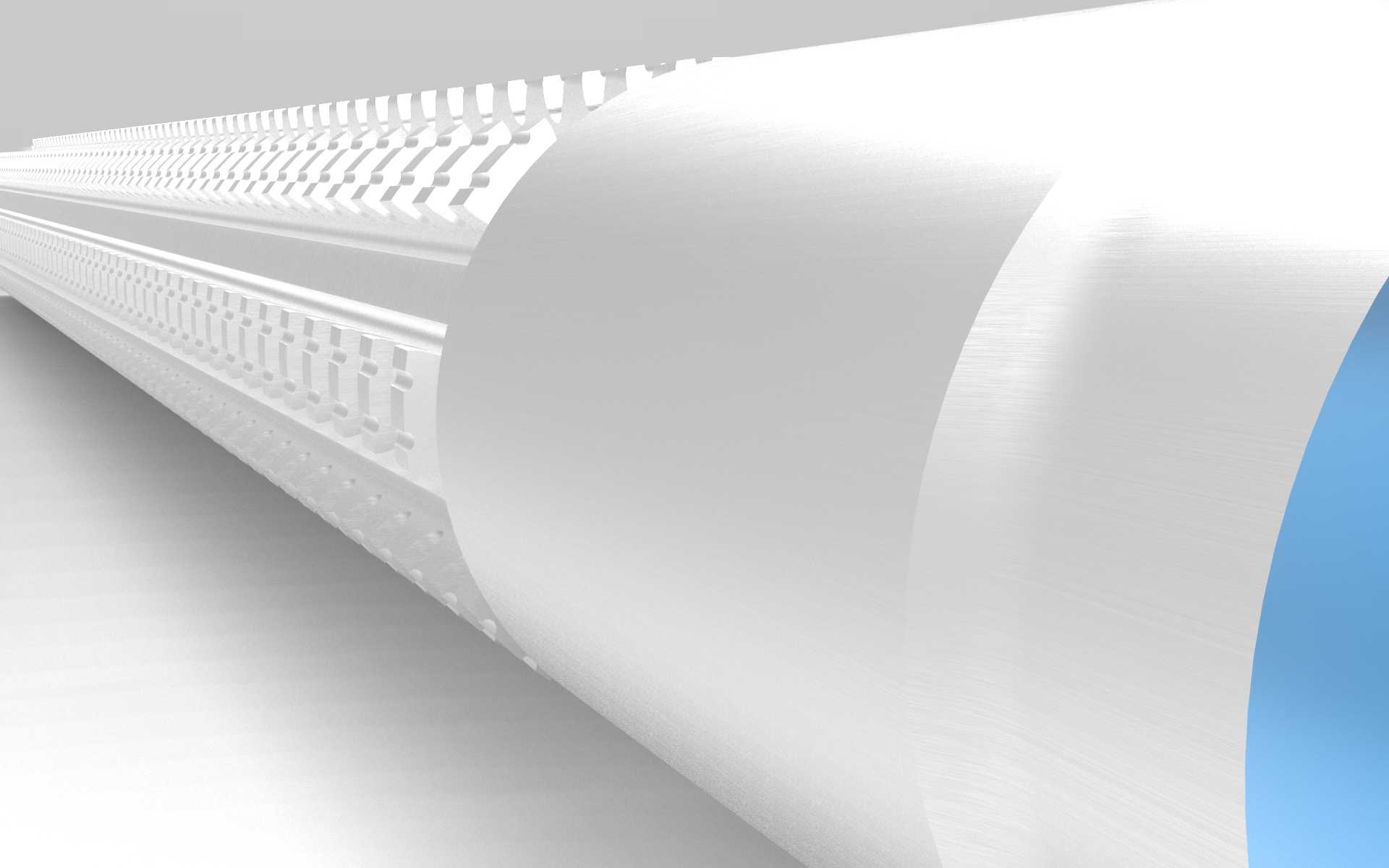

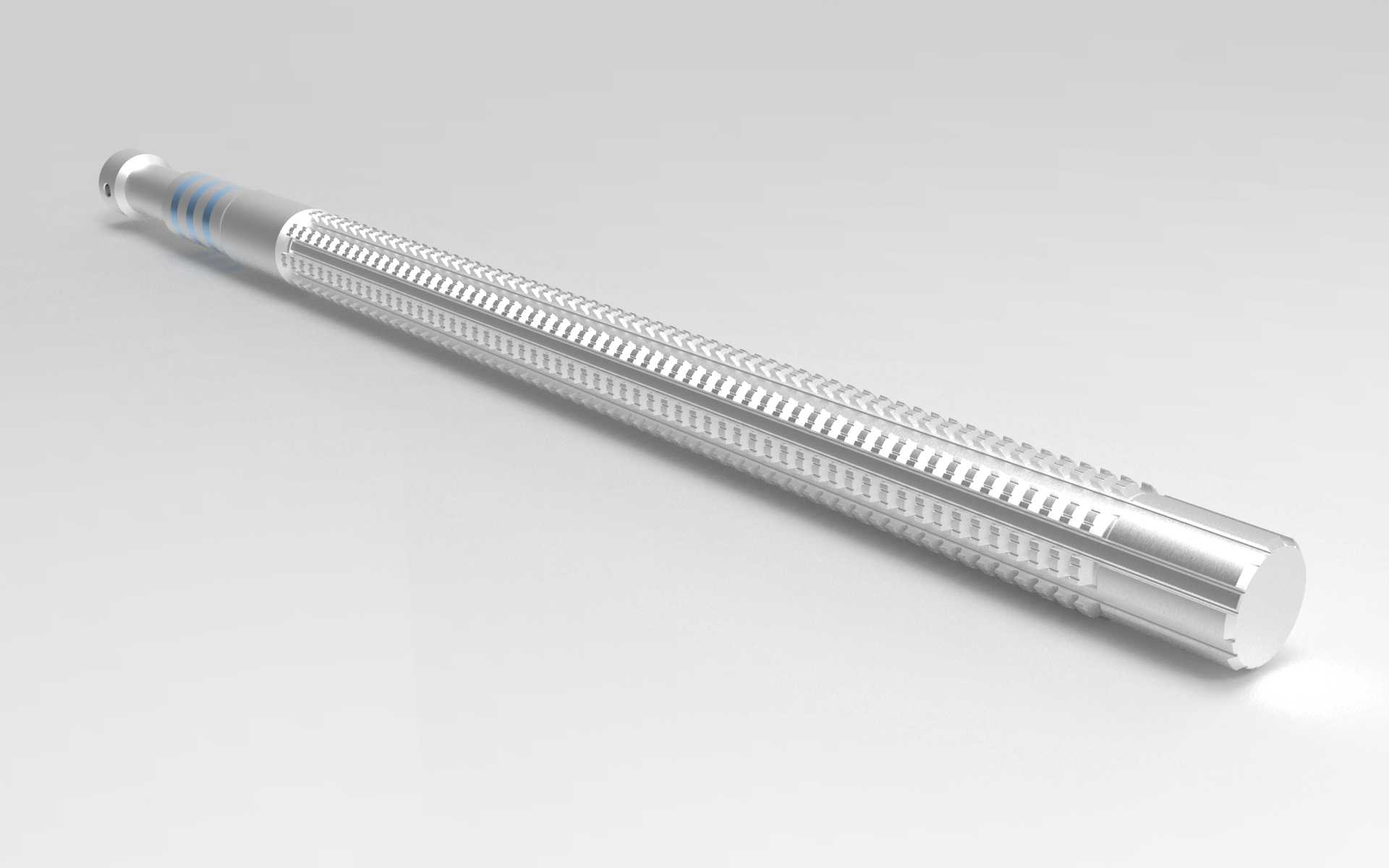

　　从结构设计逻辑来看，这款拉刀采用分段式功能布局，刀体最前端为引导定位段，加工时该段先伸入工件预制底孔，起到同轴定位作用，避免拉削过程中刀体偏摆导致的加工壁厚差超差；紧邻引导段的是粗切齿区域，该段刀齿的齿升量设置为0.02-0.05mm每齿，主要承担大部分加工余量的去除，齿槽设计为大容屑空间结构，可容纳连续切削产生的带状切屑，避免切屑堵塞刮伤已加工表面；粗切齿后过渡为精切齿段，齿升量逐步减小至0.005-0.01mm每齿，用于修正粗切阶段留下的加工误差，逐步提升表面加工质量；最后端为校准齿段，该段刀齿无齿升量，刃带经过精密研磨，主要起到最终尺寸校准与表面压光作用，保障加工尺寸的稳定性。

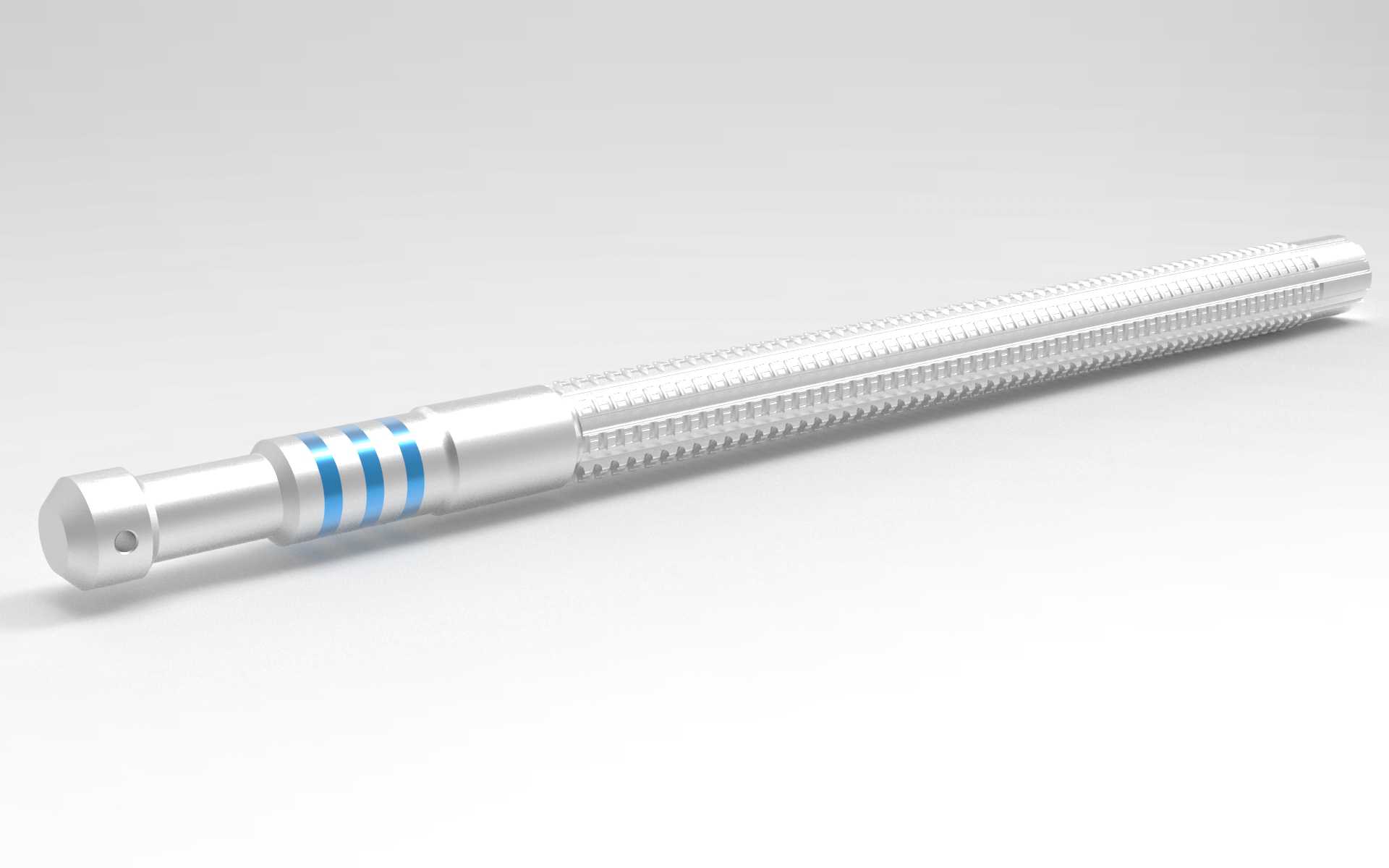

　　刀体上的环形标识槽用于加工过程中的规格快速识别，可避免生产线换型时出现刀具混装误用的问题；尾部的挂销孔用于与拉床的拉刀夹头可靠连接，可承受拉削过程中数十千牛的轴向拉力，连接结构经过受力校核，可避免拉削过程中刀具脱落引发的设备与质量事故。设计过程中针对不同加工材质的特性，对刀齿前角、后角做了差异化参数匹配，加工钢件时前角设置为15-18度，可有效降低切削阻力，加工铸铁件时前角适当减小至10-12度，可提升刀齿抗冲击性能；后角设置为2-3度，既保障刀齿的切削锋利度，又能减少刀具重磨后的尺寸损耗，延长刀具整体使用寿命。

　　在安装边界适配方面，这款拉刀的总长与对应拉床的行程参数做了匹配设计，可适配额定拉力10-20吨的卧式内拉床，刀体直径与拉床导套的配合间隙控制在0.02-0.04mm之间，可保障拉削过程的运动同轴度。实际生产应用中，使用该拉刀加工的零件，尺寸一致性远高于插削、镗削等传统加工工艺，单工序加工效率可提升5-10倍，同时大幅降低对操作人员的技能依赖，只要设备参数与冷却润滑条件匹配，即可稳定输出合格的加工零件。需要注意的是，拉刀属于定尺寸成型刀具，对工件预制底孔的尺寸与同轴度有一定要求，预制底孔尺寸偏差过大或同轴度超差，会导致拉削负荷异常增大，严重时会造成刀齿崩损或刀体断裂，因此加工前需要对预制工序的工件质量做前置校验。
