巴哈越野赛车防脱轮毂结构设计

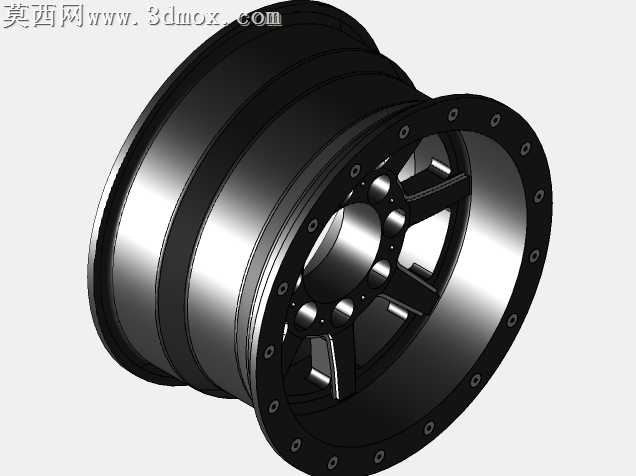

做这个轮毂模型的时候，最先卡壳的是轮辋和胎圈座的配合间隙，一开始按普通民用轮毂的尺寸画，装越野胎的时候很容易在低胎压冲坡时脱圈，后来特意把外侧压圈的螺栓孔位做了等距18孔排布，每个孔位都做了沉头倒角，避免螺栓头突出刮到胎壁或者越野路面的碎石。轮辐部分没做花哨的多辐条镂空，巴哈赛事里飞跳落地的冲击载荷太大，太细的辐条就算仿真过应力，实际加工后也容易出现应力集中开裂，所以选了五组双辐的结构，辐条和轮辋衔接的位置特意做了大圆角过渡，没有留尖锐的直角，既能减少铸造或者机加工时的应力残留，也能让载荷从轮心螺栓位均匀分散到整个轮辋圈体上。中心安装孔的定位凸台做了0.02mm的公差预留，和半轴法兰配合的时候不会出现旷量，周围的五个螺栓孔也做了同轴度约束，装上去不会出现轮盘偏摆的问题。曲面处理上最费时间的是轮辋的变径曲面，从胎圈座到轮辋中部的凹陷过渡，一开始扫掠出来的曲面有曲率突变，渲染的时候光影会出现断痕，后来调整了三次引导线的控制点，把过渡段的曲率连续调到G2，不管是做金属抛光材质还是哑光竞技黑的涂层，光影顺着曲面走的时候都很顺滑，不会出现生硬的折痕。压圈和轮辋本体的贴合面做了0.1mm的微凸纹理，不是完全光滑的平面，这样锁紧螺栓的时候能增加摩擦力，防止越野长时间震动后螺栓松脱。材质调试的时候，轮辋主体选了高强度锻造铝合金的材质参数，特意把金属粗糙度调到0.3左右，既保留金属的反光质感，又不会像镜面一样太夸张，符合越野赛事里轮毂带点使用痕迹的真实感，压圈部分做了阳极氧化黑的材质，和亮面的轮辋本体形成层次区分，螺栓部分用了不锈钢的材质，边缘做了轻微的倒角高光，细节上更真实。整个模型没有做多余的装饰结构，所有的结构设计都是围绕越野场景下的强度需求和防脱功能来的，不管是拿去做巴哈赛车的参赛零件设计参考，还是做越野车辆的改装件建模参考，都能直接对应到实际的加工装配需求，不会出现只能看不能用的花架子结构。
