通用钢制Ute货运托盘主体结构设计

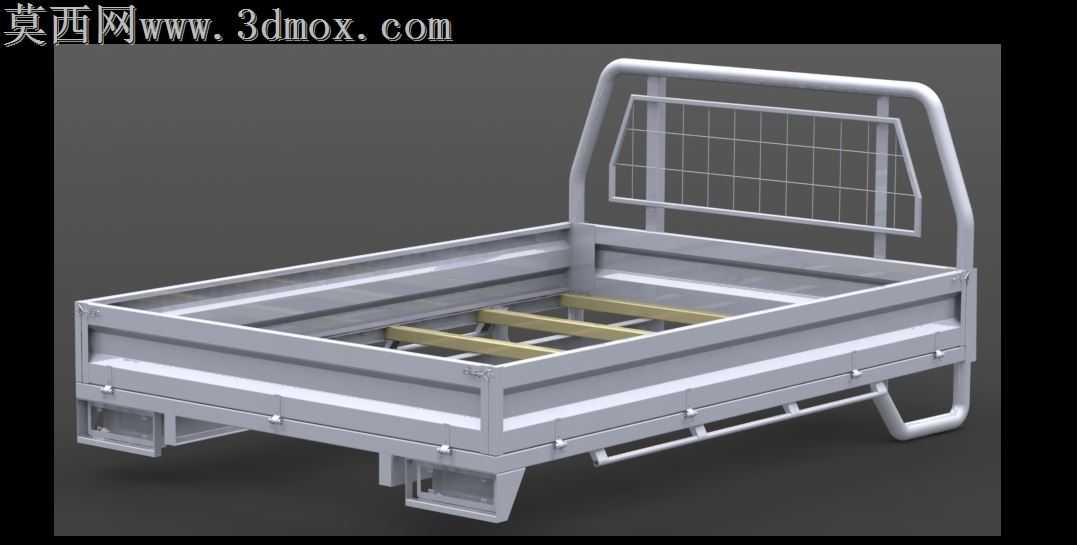

这次做Ute托盘主体的建模，是从加工适配的角度切入的，毕竟这类载货托盘最终要落地到钣金折弯、型材焊接的实际生产里，光做外观好看的曲面模型没什么实际意义。一开始定尺寸的时候就卡着实际载货需求来，外部宽度留到1840mm刚好适配多数轻型商用车的底盘安装位，内部宽度收窄到1780mm是给侧围板的折弯厚度、焊接翻边留足余量，内部长度做到2550mm也是兼顾了日常货运的常规板材、建材尺寸，不会出现常用货物放不进的尴尬情况。地板部分选了扁平自由材料的设计思路，没有做一体化冲压的整板结构，而是留了横向支撑梁的安装位，三根木质衬梁的卡槽位置特意做了等距分布，既可以铺钢板也可以铺竹木底板，给后续不同使用场景的改装留足空间，不用重新改主体结构。侧围板的建模没做花里胡哨的曲面，全部用等壁厚的钣金特征来做，每一块板的折弯半径都统一按3mm来设，和常规钣金厂的折弯刀具参数匹配，不会出现建模里能折现实里刀具卡不进去的问题，侧围上的固定螺栓孔位全部做了同轴对齐，从外板到内部加强筋的孔位偏差控制在0.1mm以内，后续装配的时候不用重新扩孔。前挡架的网格部分没做整板冲孔，而是用圆管焊接的网格结构，建模的时候每根圆管的相交处都做了相贯线的切除处理，不是简单的圆柱拼接，这样后续导出工程图的时候能直接出相贯线的切割轨迹，给管材切割省不少事。前挡架和主托盘的连接位置特意做了外翻的安装支脚，支脚的安装面做了0.5mm的拔模斜度，焊接的时候能自然卡进托盘前端的预留槽里，定位效率比平面对接高很多。侧边的防护栏用了一体化弯管的结构，没有做分段拼接，弯管的转弯半径全部统一成管径的2倍，刚好匹配弯管机的常规模具，不用额外开定制模具压弯。底部的安装支座做了箱型焊接结构，每个支座的螺栓孔都做了沉头位，安装的时候螺栓头不会凸出来刮到底盘部件。材质调试的时候，金属部分特意调了偏哑光的喷塑银灰色，没有用高反光的镀铬材质，毕竟这类货厢实际使用中都是喷耐磨涂层，高反光材质反而脱离实际，木质衬梁的纹理调了偏浅的原木色，和金属部分形成清晰的材质区分，渲染的时候能一眼看清内部支撑的结构分布。整个模型没有多余的装饰特征，所有结构都是围绕易加工、易装配、适配多场景载货来做的，不管是拿去做生产下料参考，还是做改装方案的验证，都能直接用，不用再做大幅度的结构调整。
